2015 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

5058-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8

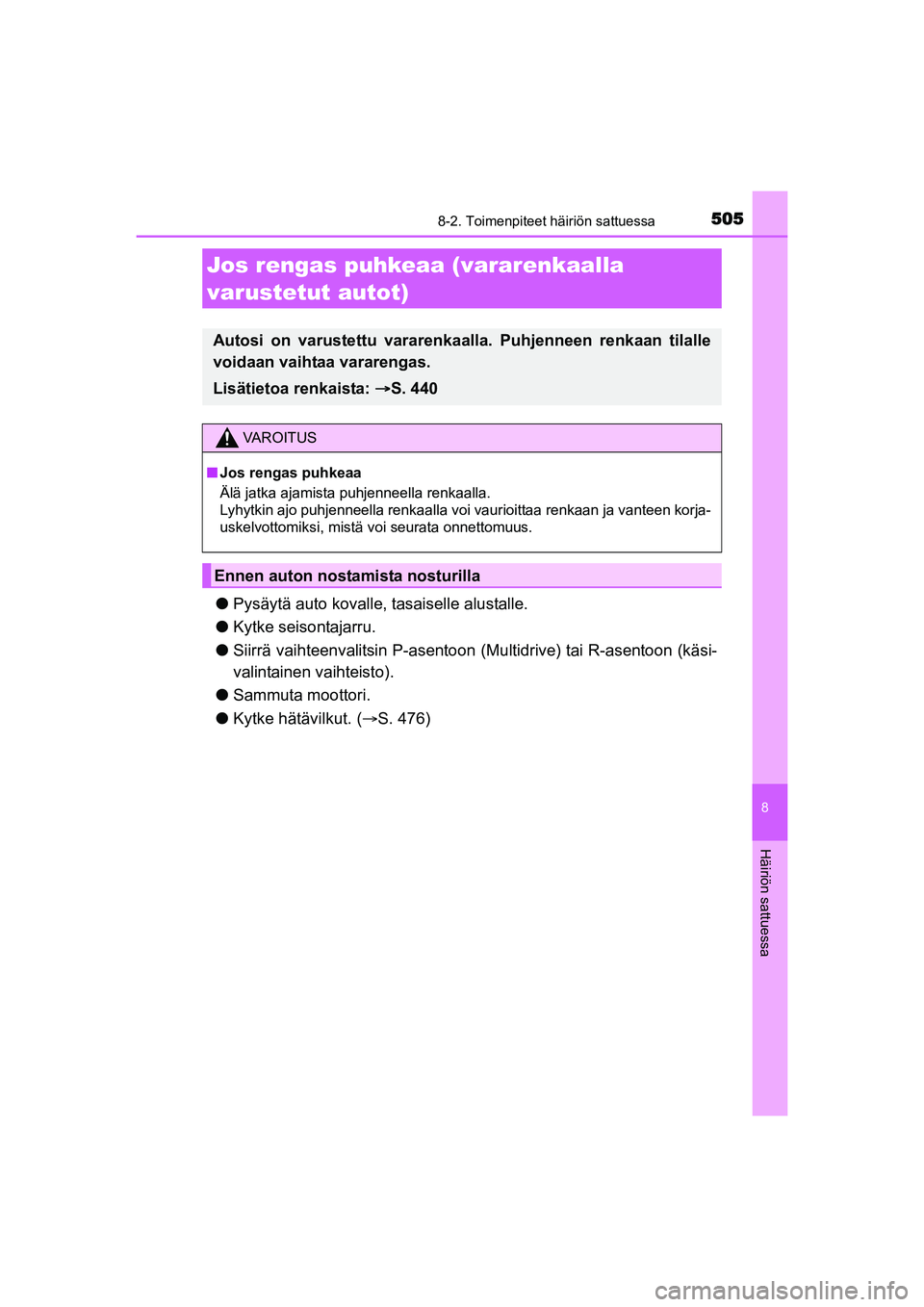

Häiriön sattuessa
lPysäytä auto kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin P-asentoon (Multidrive) tai R-asentoon (käsi-
valintainen vaihteisto).
l Sammuta moottori.
l Kytke hätävilkut. ( S. 476)
Jos rengas puhkeaa (vararenkaalla
varustetut autot)
Autosi on varustettu vararenkaalla. Puhjenneen renkaan tilalle
voidaan vaihtaa vararengas.
Lisätietoa renkaista: S. 440
VAROITUS
nJos rengas puhkeaa
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Ennen auton nostamista nosturilla
OM12J31FI.book Page 505 Friday, August 14, 2015 4:45 PM

5068-2. Toimenpiteet häiriön sattuessa
OM12J31FI

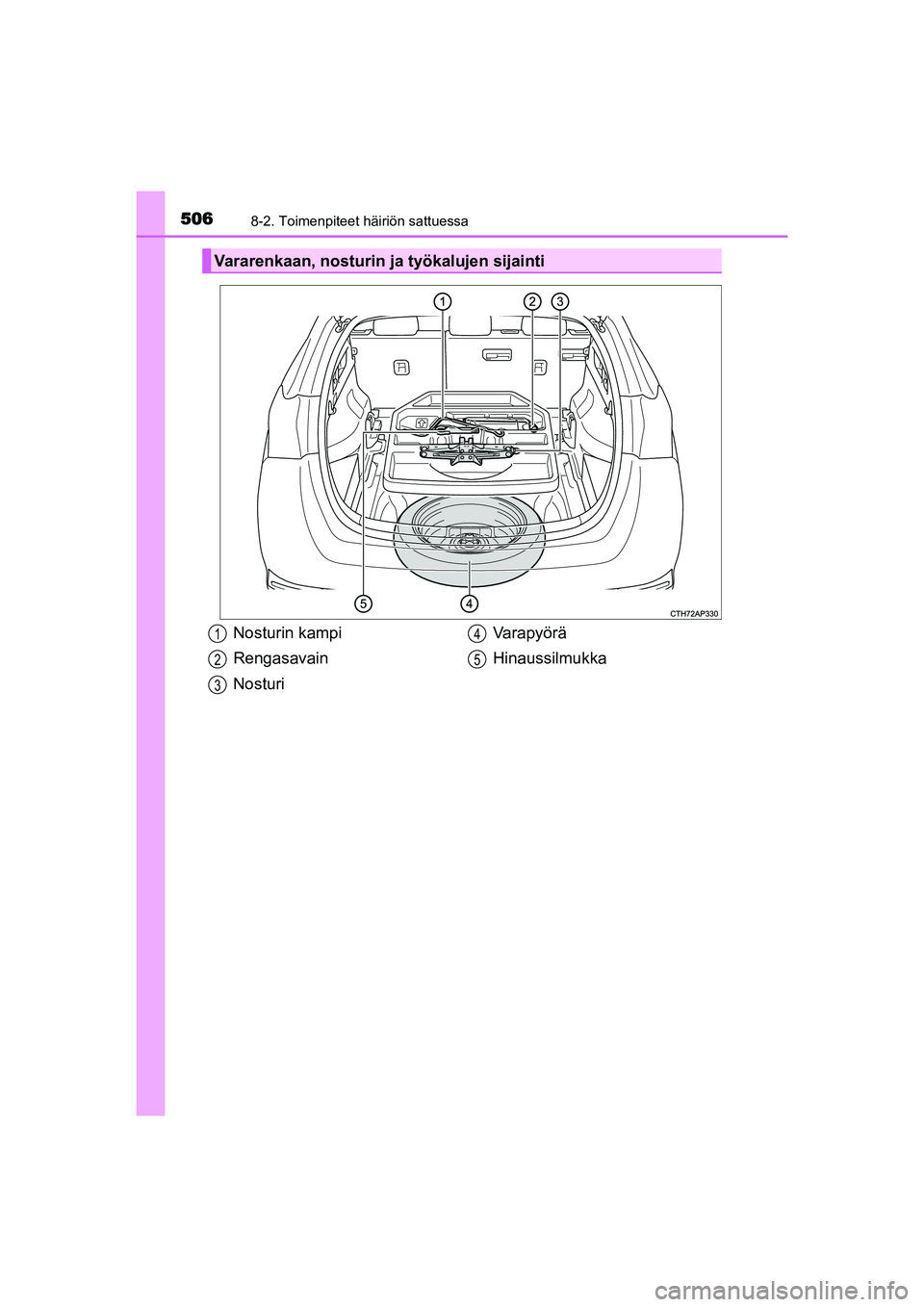

Vararenkaan, nosturin ja työkalujen sijainti
Nosturin kampi
Rengasavain
NosturiVa r a p y ö r ä
Hinaussilmukka1
2
3
4
5
OM12J31FI.book Page 506 Friday, August 14, 2015 4:45 PM

5078-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

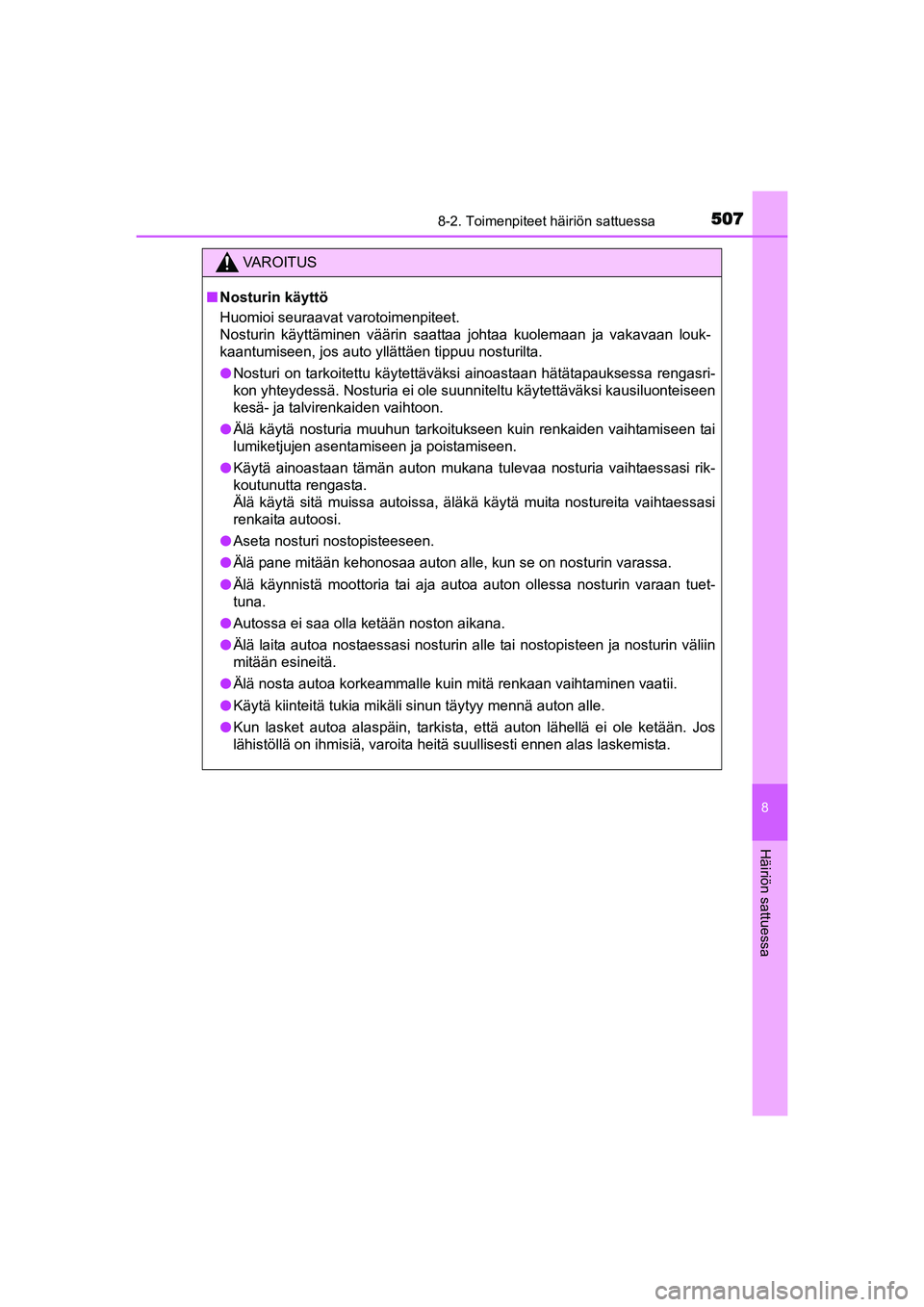

VAROITUS
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuet-
tuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
OM12J31FI.book Page 507 Friday, August 14, 2015 4:45 PM

5088-2. Toimenpiteet häiriön sattuessa
OM12J31FI

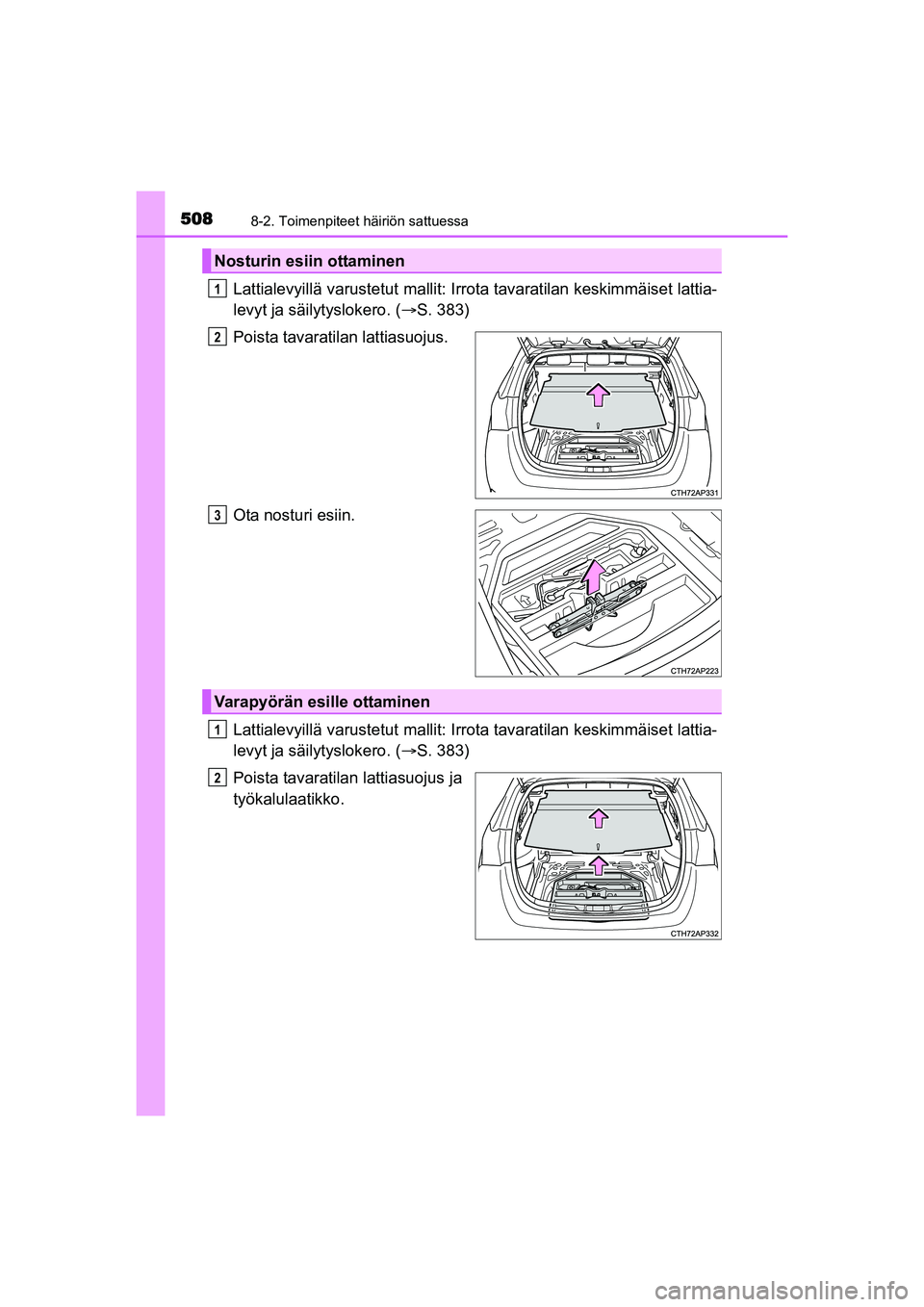

Lattialevyillä varustetut mallit: Irrota tavaratilan keskimmäiset lattia-
levyt ja säilytyslokero. ( S. 383)
Poista tavaratilan lattiasuojus.
Ota nosturi esiin.
Lattialevyillä varustetut mallit: Irrota tavaratilan keskimmäiset lattia-
levyt ja säilytyslokero. ( S. 383)
Poista tavaratilan lattiasuojus ja
työkalulaatikko.
Nosturin esiin ottaminen
1
2
3
Varapyörän esille ottaminen
1
2
OM12J31FI.book Page 508 Friday, August 14, 2015 4:45 PM

5098-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa
Irrota varapyörän keskiosassa
oleva kiinnitin.
Aseta esteet pyöriin.3
VAROITUS
nKun säilytät vararengasta
Ole varovainen etteivät sormesi tai muut ruumiinosat jää varapyörän ja
auton korin väliin.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
OM12J31FI.book Page 509 Friday, August 14, 2015 4:45 PM

5108-2. Toimenpiteet häiriön sattuessa
OM12J31FI

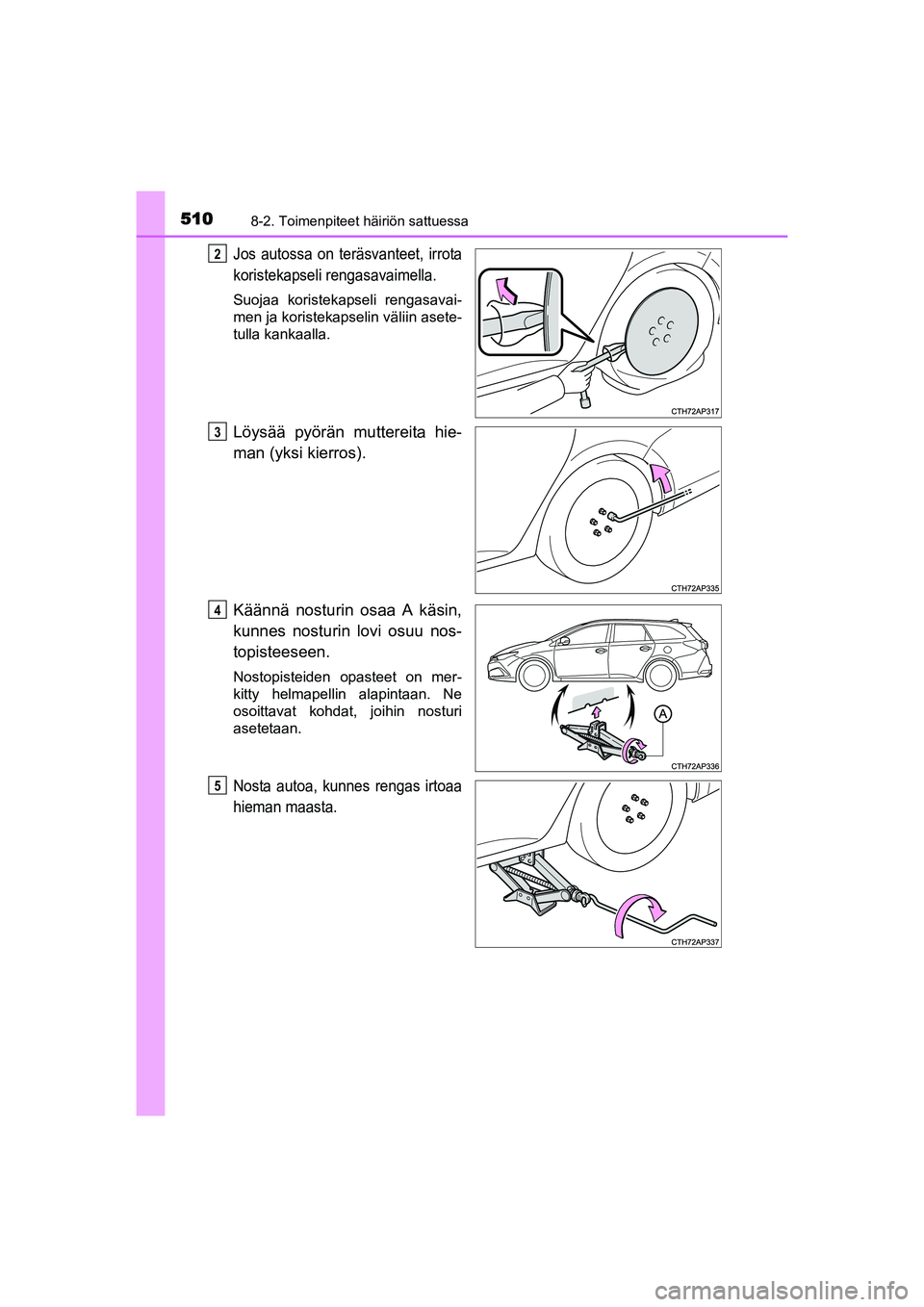

Jos autossa on teräsvanteet, irrota
koristekapseli rengasavaimella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Nostopisteiden opasteet on mer-
kitty helmapellin alapintaan. Ne
osoittavat kohdat, joihin nosturi
asetetaan.
Nosta autoa, kunnes rengas irtoaa
hieman maasta.
2
3
4
5
OM12J31FI.book Page 510 Friday, August 14, 2015 4:45 PM

5118-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

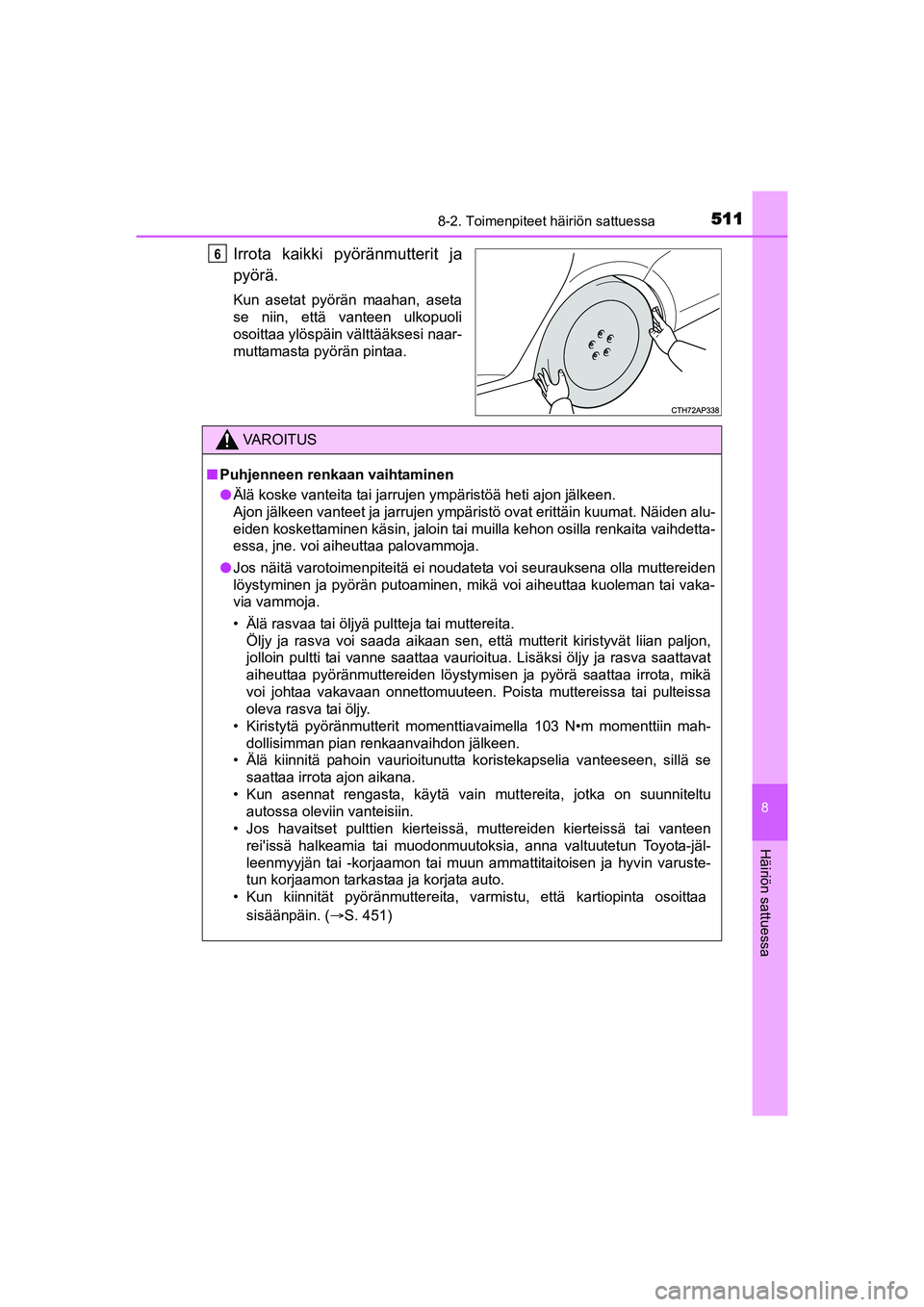

Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
6
VAROITUS
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden alu-
eiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdetta-
essa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita.
Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon,
jolloin pultti tai vanne saattaa vaurioitua. Lisäksi öljy ja rasva saattavat
aiheuttaa pyöränmuttereiden löystymisen ja pyörä saattaa irrota, mikä
voi johtaa vakavaan onnettomuuteen. Poista muttereissa tai pulteissa
oleva rasva tai öljy.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa
sisäänpäin. ( S. 451)
OM12J31FI.book Page 511 Friday, August 14, 2015 4:45 PM

5128-2. Toimenpiteet häiriön sattuessa
OM12J31FI

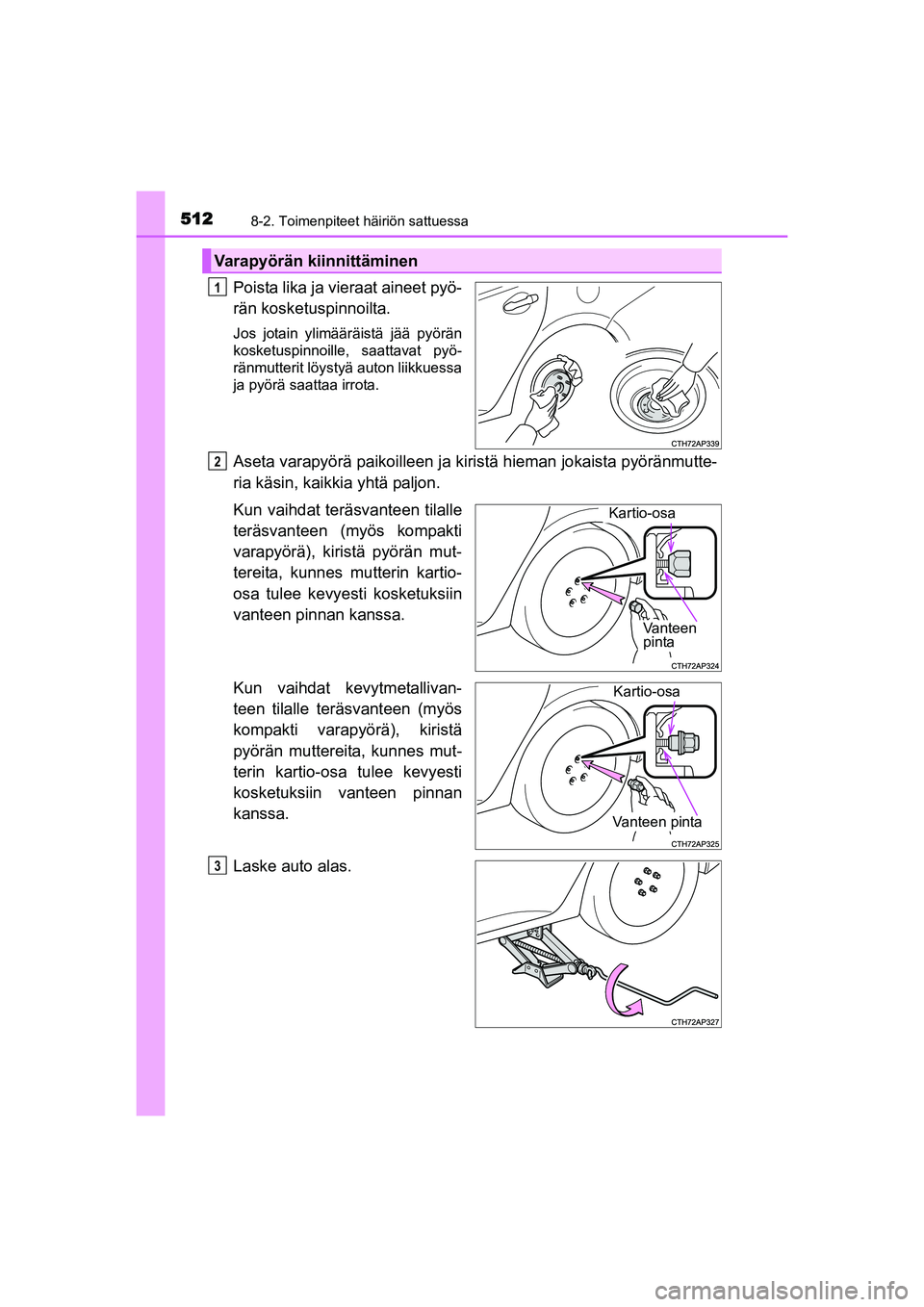

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Laske auto alas.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa
Vanteen pinta
3
OM12J31FI.book Page 512 Friday, August 14, 2015 4:45 PM
