Bez zvednutí vozidla (všechna
čtyři kola na zemi)
Je třeba vždy použít vlečnou tyč.
ODTAžENÍ VOZIDLAZa přední část
- Odjistěte krytku zatlačením na její
spodní část.
-

Odnímatelné vlečné oko
našroubujte až na doraz.
Za zadní část
- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.
-

Odnímatelné vlečné oko
našroubujte až na doraz. Při vlečení vozidla s vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.
Se zvednutím (pouze 2 kola
na zemi)
Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího nářadí.
Při tažení vozidla je nezbytné použít
vlečné oko, dodané spolu s nářadím
pro výměnu kola.
Vozidla s mechanickou převodovkou
(naftový motor)
U vozidel s mechanickou převodovkou
je nutno, aby byla řadicí páka v
neutrální poloze, pokud by nebyla tato
zásada dodržena, hrozí poškození
komponentů převodového ústrojí,
brzdového systému a absence účinku
brzdového posilovače po opětovném
spuštění motoru.
Kapitola 9, část "Výměna kola".
Odtažení vozidla
R
8

160
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
Z\341sady

161
Partner-2-VU_cs_Chap08_Aide-rapide_ed01-2015
R
8

162
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
Rozměry

163
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
Krátký - L1Dlouhý - L2
625 850750
L Celková délka 4
380 4
628
H Celková výška 1
805 - 1 834
A Rozvor 2
728
B Převis vpředu 925
C Převis vzadu 727975
D Vnější šířka bez zpětných zrcátek
1
810
se zpětnými zrcátky 2
112
E Rozchod kol vpředu 1
505
F Rozchod kol vzadu 1
554
G Využitelná délka zadní podlahy 1
800 2
050
I Využitelná délka při sklopeném sedadle
spolujezdce 3
000 3
250
ROZMĚRYFurgon (mm)
Vozidlo je nabízeno ve 2 délkách (L1 a L2), viz
následující tabulky .
Rozměry
TECHNICK

164
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015

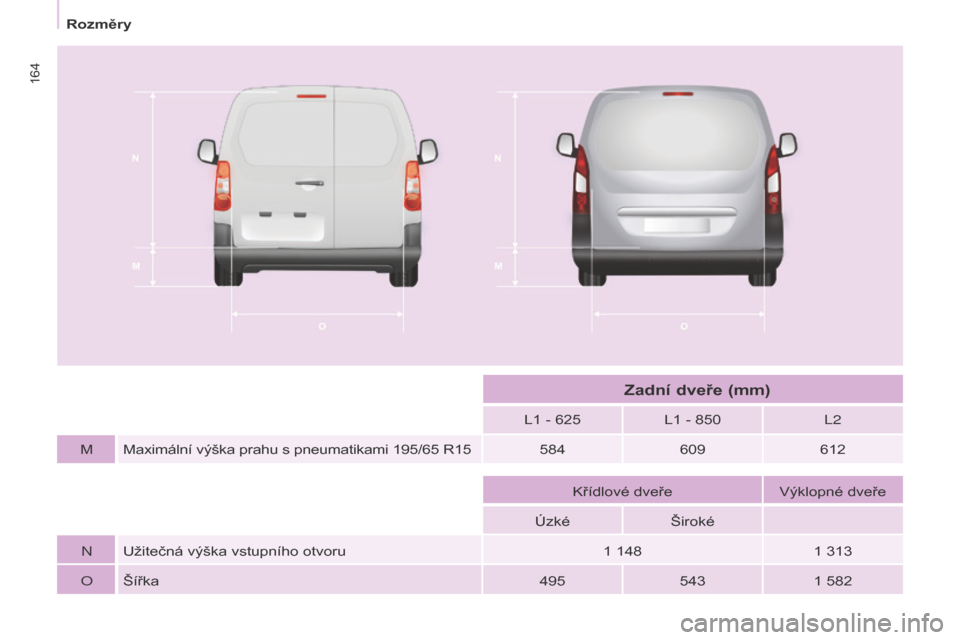

L1 - 625L1 - 850L2
M Maximální výška prahu s pneumatikami 195/65

R15 584 609612
Křídlové dveře Výklopné dveře
Úzké Široké
N Užitečná výška vstupního otvoru 1
148 1
313
O Šířka 4955431
582
Zadní dveře (mm)
Rozměry

165
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
L1L2
P Užitečná výška 1
100
Q Užitečná šířka 650
- Výška pod zvednutou klapkou 1
892
Boční posuvné dveře (mm)
Rozměry
TECHNICK

166
Partner-2-VU_cs_Chap09_Caract-technique_ed01-2015
LCelková délka 4 237
H Celková výška 1
821 - 1 822
A Rozvor 2
728
B Převis vpředu 925
C Převis vzadu 584
D Vnější šířka (bez zrcátek) 1
810
E Rozchod kol vpředu 1
505
F Rozchod kol vzadu 1
554
Strojový spodek (mm)
Rozměry
