Page 145 of 368

143
Ensemble de systèmes complémentaires
pour vous aider à freiner en toute sécurité
et de manière optimale dans les situations
d'urgence
:
-
l
e système antiblocage des roues (ABS),
-
l
e répartiteur électronique de freinage
(REF).
Systèmes d'assistance au freinage
Système antiblocage
des roues et répartiteur
électronique de freinage
Systèmes associés pour accroître la stabilité et
la maniabilité de votre véhicule lors du freinage,
en particulier sur revêtement défectueux ou
glissant.
Activation
Le système d'antiblocage est actif si la vitesse
du véhicule est supérieure à 10 km/h. Il se
désactive dès que la vitesse du véhicule est
inférieure à 5 km/h.
Le système d'antiblocage intervient
automatiquement, lorsqu'il y a risque de
blocage des roues.
Le fonctionnement normal du système ABS
peut se manifester par de légères vibrations sur
la pédale de frein.
Anomalie de fonctionnement
Véhicule à l'arrêt
L'allumage de ce témoin, accompagné de
l'affichage dans l'écran du combiné, indique un
dysfonctionnement du système d'antiblocage
pouvant provoquer une perte de contrôle du
véhicule au freinage.
Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou
un atelier qualifié.
En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort. Le témoin s'allume pendant quelques
secondes à la mise du contact
(position
ON). S'il ne s'éteint pas ou
ne s'allume pas, consultez le réseau
PEUGEOT ou un atelier qualifié.
6
Sécurité
Page 146 of 368
144

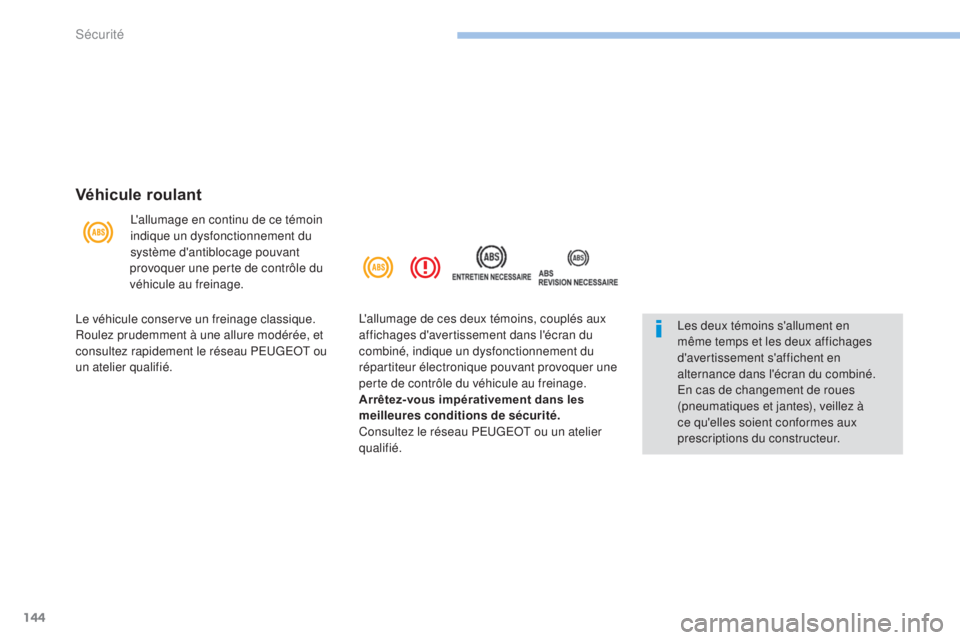

Véhicule roulant
L'allumage en continu de ce témoin
indique un dysfonctionnement du
système d'antiblocage pouvant
provoquer une perte de contrôle du
véhicule au freinage.
Les deux témoins s'allument en
même temps et les deux affichages
d'avertissement s'affichent en
alternance dans l'écran du combiné.
En cas de changement de roues
(pneumatiques et jantes), veillez à
ce qu'elles soient conformes aux
prescriptions du constructeur.
Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou
un atelier qualifié.
L'allumage de ces deux témoins, couplés aux
affichages d'avertissement dans l'écran du
combiné, indique un dysfonctionnement du
répartiteur électronique pouvant provoquer une
perte de contrôle du véhicule au freinage.
Arrêtez-vous impérativement dans les
meilleures conditions de sécurité.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Sécurité
Page 147 of 368

145
Systèmes associés pour contribuer à la stabilité directionnelle du véhicule dans la limite des lois de la physique :
- l'antipatinage de roue (TCL),
-
l
e contrôle dynamique de stabilité (ASC).
Antipatinage de roue et contrôle dynamique de stabilité
L'antipatinage de roue optimise la motricité, afin
d'éviter le patinage des roues, en agissant sur
les freins des roues motrices et sur le moteur.
Le contrôle dynamique de stabilité agit sur le
frein d'une ou plusieurs roues et sur le moteur
pour inscrire le véhicule dans la trajectoire
souhaitée par le conducteur.Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
L'affichage de ce témoin au combiné
indique la neutralisation des
systèmes ASC et TCL.
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser le système ASC
pour faire patiner les roues et retrouver de
l'adhérence.
Ceci est signalé par le clignotement
de ce symbole dans l'écran du
combiné.
Systèmes de contrôle de la trajectoire
F Appuyez sur ce bouton, situé à gauche du volant, jusqu'à l'apparition du symbole
dans l'écran du combiné.
Fonctionnement
Ils fonctionnent lorsque la vitesse du véhicule
est supérieure à 15 km/h.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en
marche.
6
Sécurité
Page 148 of 368
146

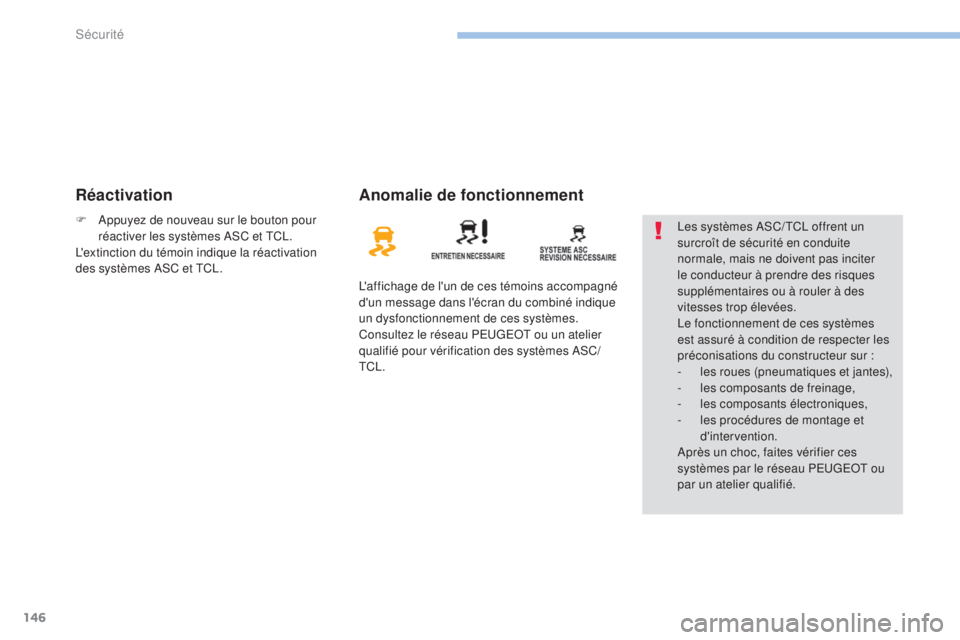

RéactivationAnomalie de fonctionnement
L'affichage de l'un de ces témoins accompagné
d'un message dans l'écran du combiné indique
un dysfonctionnement de ces systèmes.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification des systèmes ASC/
TCL. Les systèmes ASC/ TCL offrent un
surcroît de sécurité en conduite
normale, mais ne doivent pas inciter
le conducteur à prendre des risques
supplémentaires ou à rouler à des
vitesses trop élevées.
Le fonctionnement de ces systèmes
est assuré à condition de respecter les
préconisations du constructeur sur :
-
l
es roues (pneumatiques et jantes),
-
l
es composants de freinage,
-
l
es composants électroniques,
-
l
es procédures de montage et
d'intervention.
Après un choc, faites vérifier ces
systèmes par le réseau PEUGEOT ou
par un atelier qualifié.
F
A
ppuyez de nouveau sur le bouton pour
réactiver les systèmes ASC et TCL.
L'extinction du témoin indique la réactivation
des systèmes ASC et TCL.
Sécurité
Page 149 of 368

147

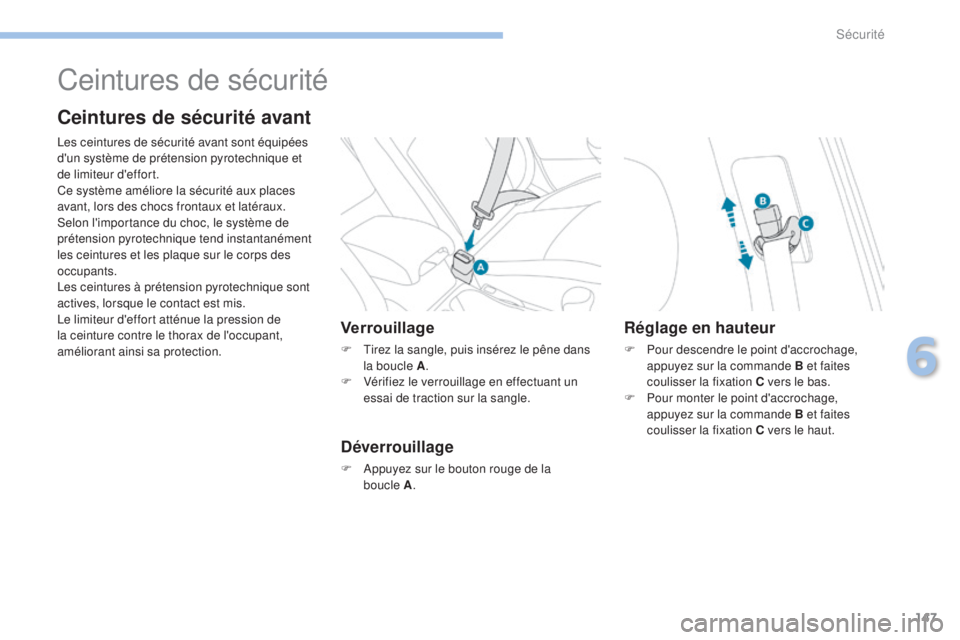

Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle A .
F
V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle A.
Réglage en hauteur
F Pour descendre le point d'accrochage,
appuyez sur la commande B et faites
coulisser la fixation C vers le bas.
F
P
our monter le point d'accrochage,
appuyez sur la commande B et faites
coulisser la fixation C vers le haut.
6
Sécurité
Page 150 of 368

148

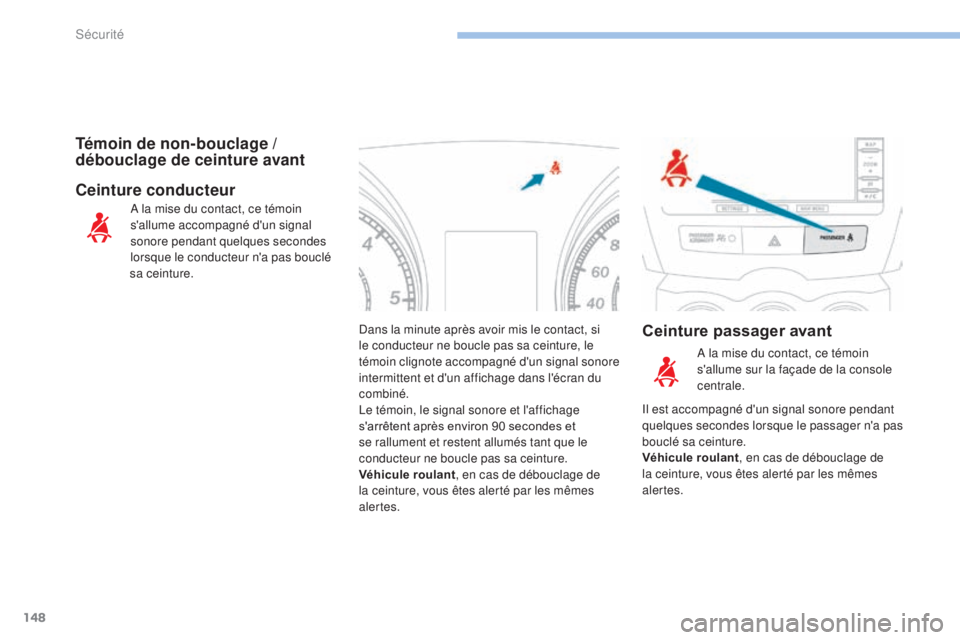

Dans la minute après avoir mis le contact, si
le conducteur ne boucle pas sa ceinture, le
témoin clignote accompagné d'un signal sonore
intermittent et d'un affichage dans l'écran du
combiné.
Le témoin, le signal sonore et l'affichage
s'arrêtent après environ 90 secondes et
se rallument et restent allumés tant que le
conducteur ne boucle pas sa ceinture.
Véhicule roulant, en cas de débouclage de
la ceinture, vous êtes alerté par les mêmes
alertes.
A la mise du contact, ce témoin
s'allume accompagné d'un signal
sonore pendant quelques secondes
lorsque le conducteur n'a pas bouclé
sa ceinture.
Témoin de non-bouclage /
débouclage de ceinture avant
Ceinture passager avant
Ceinture conducteur
A la mise du contact, ce témoin
s'allume sur la façade de la console
centrale.
Il est accompagné d'un signal sonore pendant
quelques secondes lorsque le passager n'a pas
bouclé sa ceinture.
Véhicule roulant , en cas de débouclage de
la ceinture, vous êtes alerté par les mêmes
alertes.
Sécurité
Page 151 of 368

149

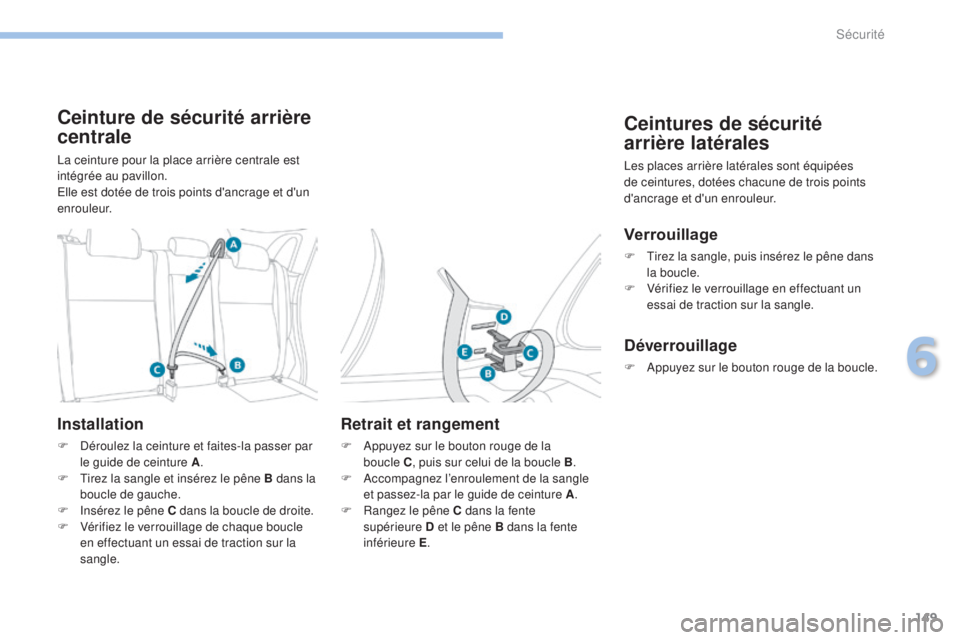

Ceinture de sécurité arrière
centrale
La ceinture pour la place arrière centrale est
intégrée au pavillon.
Elle est dotée de trois points d'ancrage et d'un
enrouleur.
Installation
F Déroulez la ceinture et faites-la passer par le guide de ceinture A .
F
T
irez la sangle et insérez le pêne B dans la
boucle de gauche.
F
I
nsérez le pêne C dans la boucle de droite.
F
V
érifiez le verrouillage de chaque boucle
en effectuant un essai de traction sur la
sangle.
Retrait et rangement
F Appuyez sur le bouton rouge de la boucle C, puis sur celui de la boucle B .
F
A
ccompagnez l’enroulement de la sangle
et passez-la par le guide de ceinture A .
F
R
angez le pêne C dans la fente
supérieure
D et le pêne B dans la fente
inférieure E .
Ceintures de sécurité
arrière latérales
Les places arrière latérales sont équipées
de ceintures, dotées chacune de trois points
d'ancrage et d'un enrouleur.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans
la boucle.
F
V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
6
Sécurité
Page 152 of 368

150

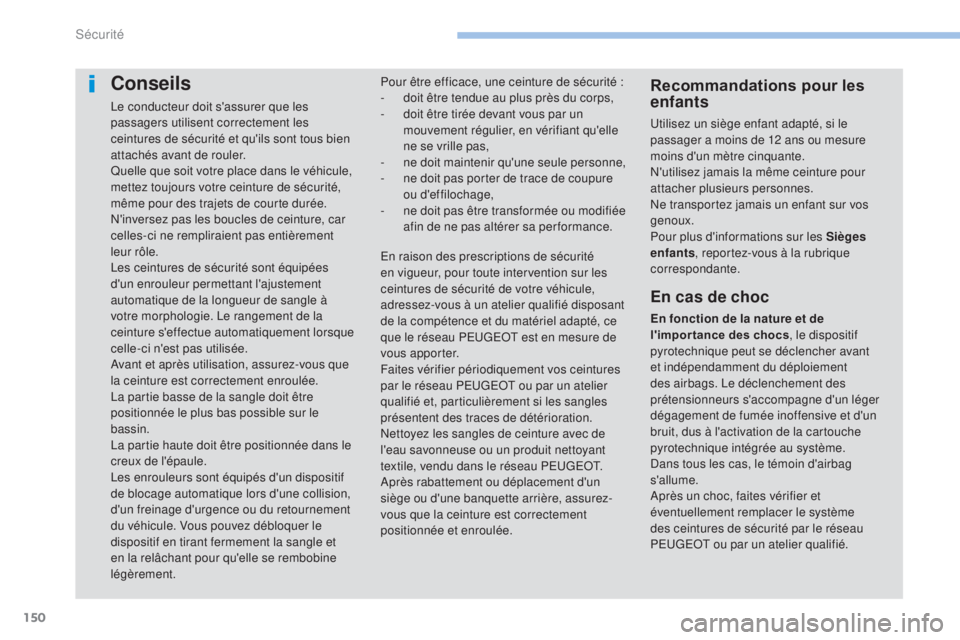

Conseils
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous bien
attachés avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement
leur rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à
votre morphologie. Le rangement de la
ceinture s'effectue automatiquement lorsque
celle-ci n'est pas utilisée.
Avant et après utilisation, assurez-vous que
la ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le
bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou mesure
moins d'un mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les Sièges
enfants, reportez-vous à la rubrique
correspondante.
Pour être efficace, une ceinture de sécurité :
-
d
oit être tendue au plus près du corps,
-
d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-
n
e doit maintenir qu'une seule personne,
-
n
e doit pas porter de trace de coupure
ou d'effilochage,
-
n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
En cas de choc
En fonction de la nature et de
l'impor tance des chocs , le dispositif
pyrotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s'accompagne d'un léger
dégagement de fumée inoffensive et d'un
bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau PEUGEOT est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau PEUGEOT ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée.
Sécurité
