2015 Peugeot 308 Manualul de utilizare (in Romanian)

255
308_ro_Chap07_info-pratiques_ed01-2015
Sigurante in plansa de bord
Caseta cu siguranţe este amplasata în partea
inferioară a planşei de bord (în partea stângă).Siguranta

N r. Intensitate

(A) Functii
F15 15Priză de accesorii 12 V.
F16 15Brichetă.
F17 15Sistem audio.
F18 20Sistem audio (+baterie).
Acces la sigurante
F Desprindeti capacul, tragand de la partea
superioara din stanga, apoi din dreapta.
Versiune 1 (FULL)
7
Informaţii practice

256
308_ro_Chap07_info-pratiques_ed01-2015
Versiune 2 (ECO)
SigurantaN r. Intensitate
(A) Functii
F6 A sau B 15Sistem audio.
F13 10Bricheta.
F14 10Priza de accesorii 12 V.
F28 A sau B 15Sistem audio (+ baterie).
Informaţii practice

257
308_ro_Chap07_info-pratiques_ed01-2015
Sigurante fuzibile in
compartimentul motorului
Acces la sigurante
F Desprindeţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea cutiei cu
siguranţe. Siguranta

N r. Intensitate
(A) Functii
F19 30Motor de ştergătoare parbriz.
F20 15Motoare de spalare geamuri fata si spate.
F21 20Spălare proiectoare.
F22 15Avertizor sonor.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie.
Versiune 1 (FULL)
7
Informaţii practice

258
308_ro_Chap07_info-pratiques_ed01-2015
Versiune 2 (ECO)
SigurantaN r. Intensitate
(A) Functii
F16 15Proiectoare anticeata fata.
F18 10Lumini de drum dreapta.
F19 10Lumini de drum stanga.
F25 40Releu de instalatie de spalare faruri (echipare ulterioara).
F29 30Motor de stergator de parbriz.
F30 80Bujii de preincalzire (Diesel), incalzire suplimentara programabila
(echipare ulterioara), pompa instalatie de spalare faruri.
Informaţii practice

259
308_ro_Chap07_info-pratiques_ed01-2015
Baterie 12 V
Bateria este situată sub capota motorului.
Pentru acces la baterie:
F
d
eschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F

f
ixaţi tija de susţinere a capotei,
F

în
depărtaţi capacul de plastic pentru a
ajunge la borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Prezenta acestei etichete, in special pe
vehiculele echipate cu Stop & Start,
indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
PEUGEOT sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore).
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
7
Informaţii practice

260
308_ro_Chap07_info-pratiques_ed01-2015
Debransare borna (+)
F Ridicaţi la maximum comanda D pentru blocarea colierului E .
Rebranşare borna (+)
F Asezati colierul E deschis al cablului pe
borna (+) a bateriei.
F

A
păsaţi vertical colierul E , pentru o bună
asezare pe baterie.
F

B
locaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D .
Nu for ţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.
Informaţii practice

261
308_ro_Chap07_info-pratiques_ed01-2015

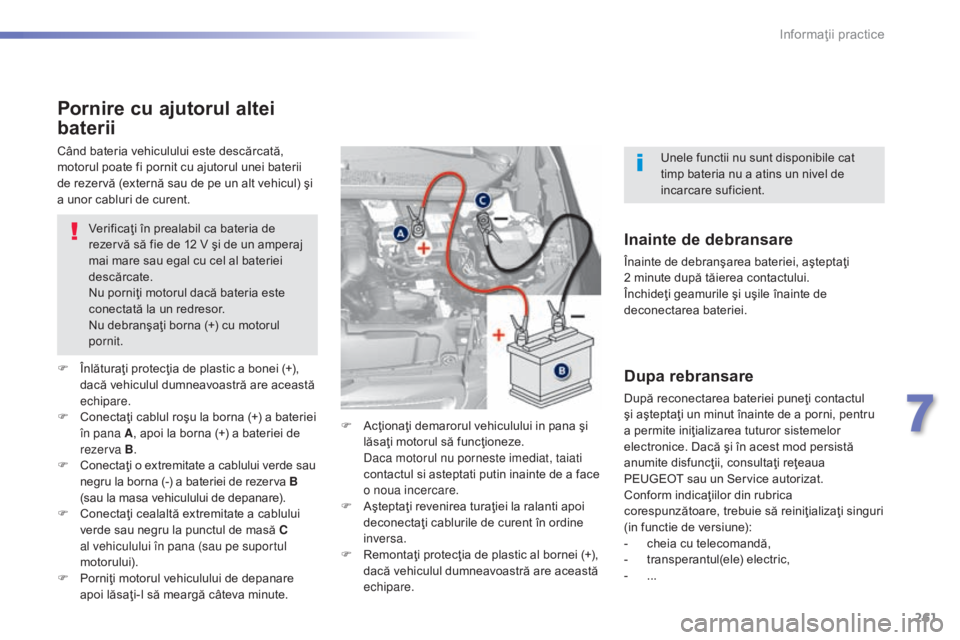

Pornire cu ajutorul altei
baterii
Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit.
F

Î

nlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.
F

C
onectaţi cablul roşu la borna (+) a bateriei
în pana A , apoi la borna (+) a bateriei de
rezerva B .
F

C
onectaţi o extremitate a cablului verde sau
negru la borna (-) a bateriei de rezerva
B
(sau la masa vehiculului de depanare).
F

C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al vehiculului în pana (sau pe suportul
motorului).
F

P

orniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute. F

A
cţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze.
D

aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F

A
şteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul) şi
a unor cabluri de curent.Inainte de debransare
Înainte de debranşarea bateriei, aşteptaţi
2
minute după tăierea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
Dupa rebransare
După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua
PEUGEOT sau un Service autorizat.
Conform indicaţiilor din rubrica
corespunzătoare, trebuie să reiniţializaţi singuri
(in functie de versiune):
-

c
heia cu telecomandă,
-
t

ransperantul(ele) electric,
-
... U

nele functii nu sunt disponibile cat
timp bateria nu a atins un nivel de
incarcare suficient.
7
Informaţii practice

262
308_ro_Chap07_info-pratiques_ed01-2015
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria. Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in
lipsa oricarei surse de foc deschis sau
sursa de scantei, pentru a evita riscul de
explozie si de incendiu.
Nu incercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita riscul
unei explozii. Daca o baterie a inghetat,
controlati-o inainte de a o incarca, in
reteaua PEUGEOT sau la un Service
autorizat care va controla componentele
interne pentru a nu fi deteriorate si
carcasa pentru a nu fi fisurata, ceea ce
ar implica riscul pierderii de acid toxic si
c o r oz i v.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
F

D

ebranşaţi bateria de pe vehicul.
F

R

espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F

R

econectaţi bateria, începând cu borna (-).
F

V

erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.Reincarcarea bateriei cu un
redresor
Informaţii practice
