2015 PEUGEOT 108 Bruksanvisningar (in Swedish)

175
108_sv_Chap10_verifications_ed01-2015
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Påfyllning av motorolja
Tekniska data - Motorolja
Den valda motoroljan måste motsvara bilens
motor och uppfylla tillverkarens krav.
Läs under rubriken "Under motorhuven"
för att se var behållarens lock sitter i
motorrummet på din bil.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Oljebyte
Läs biltillverkarens serviceschema för att få
information om hur ofta detta ska göras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
10
Kontroller

176
108_sv_Chap10_verifications_ed01-2015
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en PEUGEOT-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
Spolarvätskans kvalitet
För optimal rengöringseffekt och för att undvika
isbildning, får påfyllning eller byte av vätska
inte göras med enbart vatten.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Spolar vätskenivå
Fyll på vätska så fort det behövs.

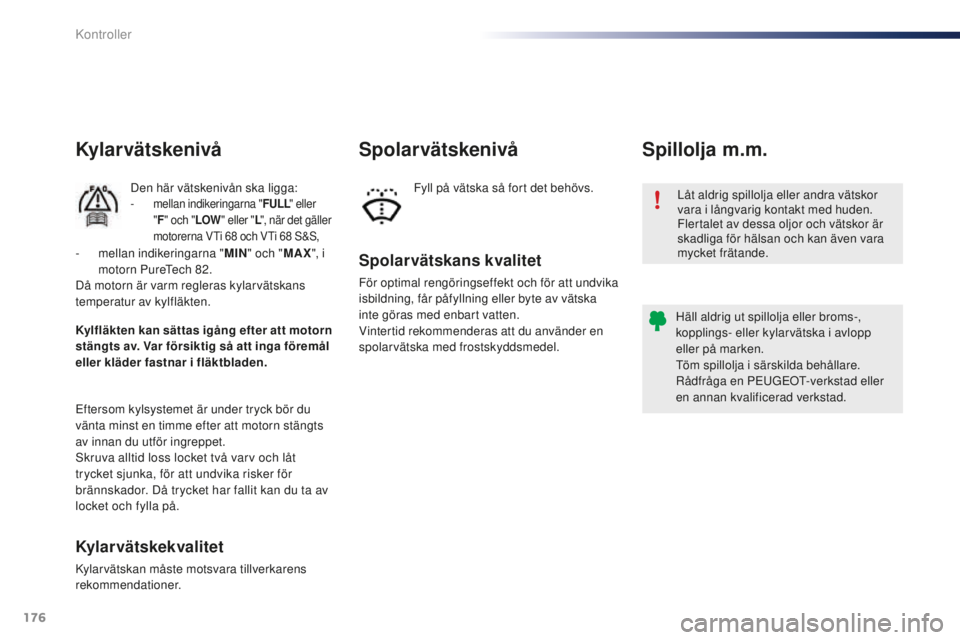

Kylar vätskenivå
Den här vätskenivån ska ligga:- mellan indikeringarna " FULL" eller
" F " och " LOW" eller " L", när det gäller
motorerna VTi 68
och VTi 68 S&S,
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt
trycket sjunka, för att undvika risker för
brännskador. Då trycket har fallit kan du ta av
locket och fylla på.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer. Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen. -
m
ellan indikeringarna "
MIN" och " MAX", i
motorn PureTech 82.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kontroller

177
108_sv_Chap10_verifications_ed01-2015
Kontroller
12 V-batteri
Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
Oljefilter
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en PEUGEOT-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Beroende på omgivningen (dammig luft...) och på
hur bilen används (stadskörning...), kan det vara
nödvändigt att byta filtren dubbelt så ofta.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Koppling
Kopplingen är mekaniskt styrd och behöver
regelbunden justering.
Se biltillverkarens serviceschema för
information om hur ofta denna inställning ska
utföras.
Vid funktionsfel (exempelvis vid start),
kan du vända dig till en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
10
Kontroller

178
108_sv_Chap10_verifications_ed01-2015
ETG-växellåda
ETG-växellådan är underhållsfri
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan vara
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Bromsskivornas
slitageAnvänd endast produkter som
rekommenderas av PEUGEOT eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar PEUGEOT specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Kontroller

179
108_sv_Chap11_caracteristiques-techniques_ed01-2015
BensinmotorerVTi 68VTi 68 S&SPureTech 82
Växellådor BVM
(manuell 5-växlad) ETG (elektroniskt
styrd 5-växlad) BVM
(manuell 5-växlad) BVM
(manuell 5-växlad)
Typbeteckning:
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
Cylindervolym (cm
3) 9989989981 19 9
Cylinderdiameter x slaglängd (mm) 71
x 8471
x 8471
x 8475
x 90,5
Max effekt enl. EEG -standard (kW)* 51515160
Varvtal vid max. effekt (rpm) 6


0006


0006


0005


750
Max. vridmoment, EEG -standard (Nm) 959595118
Varvtal vid max. vridmoment (rpm) 4
3004
3004
3002


750
Bränsle Blyfritt
Katalysator Ja
Oljevolym (i liter) i motorn (med byte av filter) 3,23,23,23,25
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Motorer
...B1 : version med 3 dörrar.
...H1 : version med 5
dörrar....P1
: version med öppningsbart tak och 3 dörrar.
...W1 : version med öppningsbart tak och 3
dörrar.
11
Tekniska data

180
108_sv_Chap11_caracteristiques-techniques_ed01-2015
BensinmotorerVTi 68VTi 68 S&SPureTech 82
Växellådor BVM (manuell
5-växlad) ETG (elektroniskt
styrd 5-växlad) BVM (manuell
5-växlad) BVM (manuell
5-växlad)
Typbeteckning:
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
To m v i k t 840860 855865
Tjänstevikt* 915935 930940
To t a l v i k t 1
2401
2401
2401
240
Tågvikt 1
2401
2401
2401
240
V i k te r (kg)
Bilens konstruktion tillåter inte montering av en dragkrok.
* Tjänstevikten är lika med tomvikten + föraren (75 kg).
...B1
: version med 3 dörrar.
...H1 : version med 5 dörrar.
...P1
: version med öppningsbart tak och 3 dörrar.
...W1 : version med öppningsbart tak och 3 dörrar.
Tekniska data

181
108_sv_Chap11_caracteristiques-techniques_ed01-2015

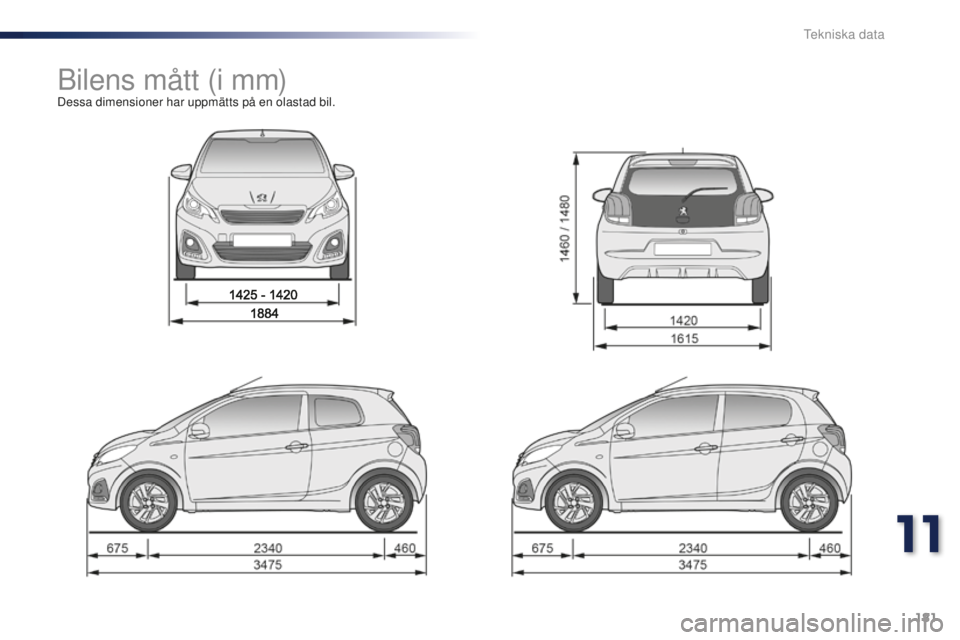

Bilens mått (i mm)Dessa dimensioner har uppmätts på en olastad bil.
11
Tekniska data

182
108_sv_Chap11_caracteristiques-techniques_ed01-2015

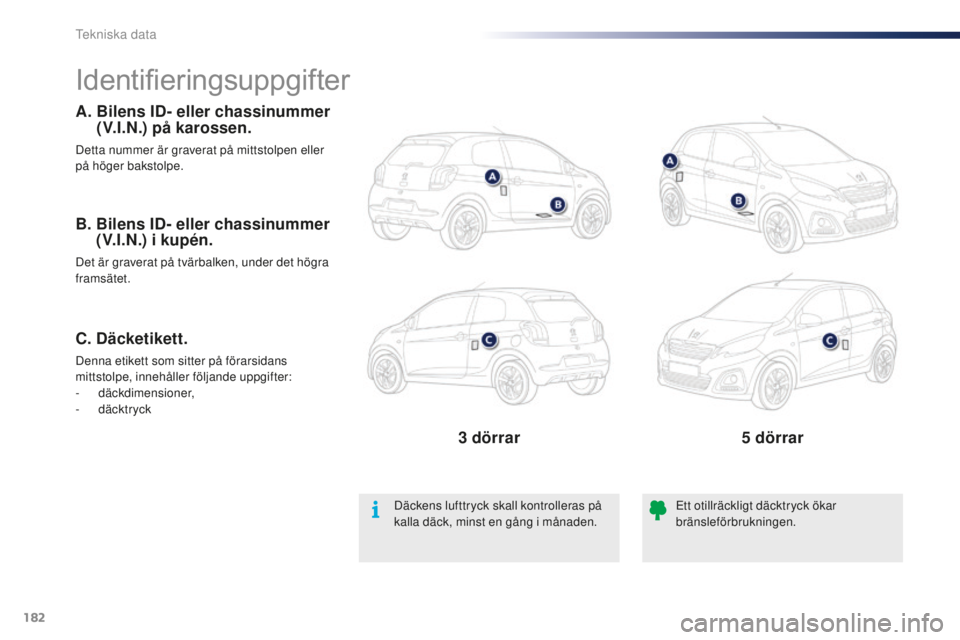

Identifieringsuppgifter
A. Bilens ID- eller chassinummer (V.I.N.) på karossen.
Detta nummer är graverat på mittstolpen eller
på höger bakstolpe.
Däckens lufttryck skall kontrolleras på
kalla däck, minst en gång i månaden.Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
B. Bilens ID- eller chassinummer
(V.I.N.) i kupén.
Det är graverat på tvärbalken, under det högra
framsätet.
C. Däcketikett.
Denna etikett som sitter på förarsidans
mittstolpe, innehåller följande uppgifter:
-


däckdimensioner,
-
däcktryck
3 dörrar 5 dörrar
Tekniska data
