Opbevaring87
Eksempel på beskyttelse ved at
dække siden.
Eksempel på dækning af nedklappet
ryglæn på anden sæderække og ét
nedklappet sæde på tredje sæde‐
række.
Skinner og kroge i
bagagerummet
Sæt krogene ind i skinnerne i den øn‐ skede position: Sæt krogen ind i skin‐ nens øverste not og tryk den ind i den
nederste not.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af: ■ adaptere,
■ netlommer,

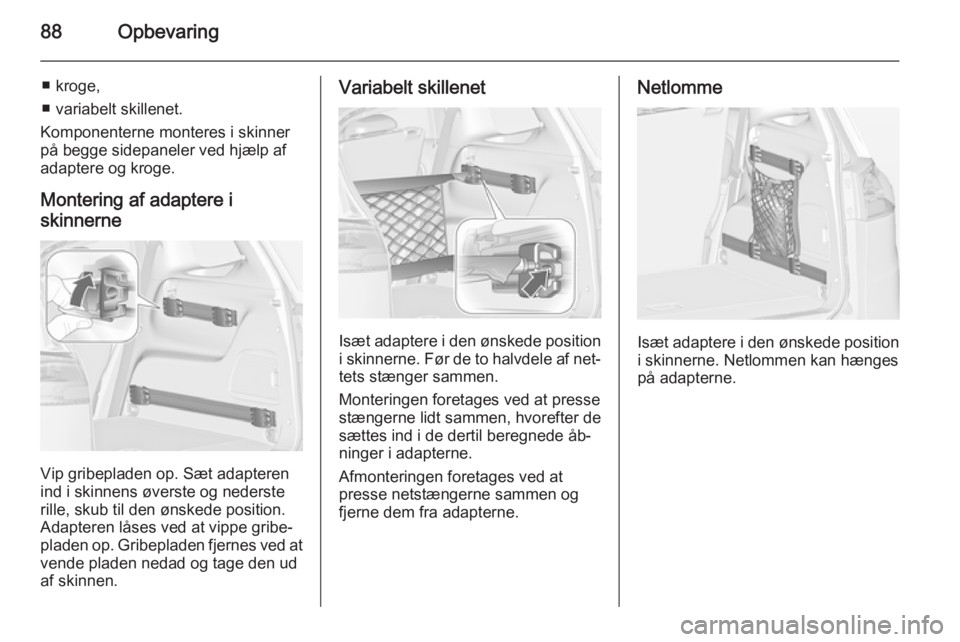

88Opbevaring
■ kroge,
■ variabelt skillenet.
Komponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i
skinnerne
Vip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.
Variabelt skillenet
Isæt adaptere i den ønskede position i skinnerne. Før de to halvdele af net‐
tets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede åb‐ ninger i adapterne.
Afmonteringen foretages ved at
presse netstængerne sammen og
fjerne dem fra adapterne.
Netlomme
Isæt adaptere i den ønskede position i skinnerne. Netlommen kan hænges
på adapterne.

Opbevaring89
Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille. Kro‐ gen fjernes ved først at trække den ud af den øverste rille.
Lastnet foran bagklappen
Montere direkte foran bagklappen.
Før monteringen trykkes de fire en‐ destykker af nettets stang ind ved at
dreje hvert endestykke mod uret.
Monteringen foretages ved at presse
stængerne sammen og indsætte i åb‐ ningerne på bagklappens ramme.
Den længste stang skal sættes i for‐
oven.
Ved afmonteringen trykkes netstan‐
gen sammen og tages ud.
Sikkerhedsnet
Sikkerhedsnettet kan monteres bag
sæderne i anden sæderække eller
bag forsæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Montering bag sæderne i andensæderække
■ Der er monteringsåbninger på begge sider i tagrammen over sæ‐
derne i anden sæderække: Hæng
stangen til nettet op i den ene side

90Opbevaring
og sæt den i hak, pres stangen
sammen, og hæng den op og sæt
den i hak på den anden side.
■ Fastgør krogene på sikkerhedsnet‐
tets stropper til de forreste surre‐
kroge på begge sider i lastrummet.
■ Spænd begge stropper ved at trække i den løse ende.
Montering bag forsæderne
■ Der er monteringsåbninger på begge sider i tagrammen over for‐
sæderne: Hæng stangen til nettet
op i den ene side og sæt den i hak,
pres stangen sammen, og hæng
den op og sæt den i hak på den an‐ den side.
■ Fastgør krogene på sikkerhedsnet‐
tets stropper til surrekrogene på begge sider i gulvet foran sæderne.
■ Spænd begge stropper ved at trække i den løse ende.

Opbevaring91
Afmontering
Tryk på knappen på strammeren for
at slække remmen på begge sider.
Frigør krogene fra surrekrogene. Af‐
hægt sikkerhedsnettets stænger fra
beslagene i tagrammen. Rul nettet
sammen og fastgør det med en rem.
Placering Åbn dækslet til opbevaringsrummet i
lastrummets gulv foran bagklappen.
Læg sikkerhedsnettet i opbevarings‐
rummet, og luk dækslet.
Udfoldelige fralæggeborde Findes bag på forsæderne.
Åbnes ved at trække opad, indtil de
går i hak.
Fold bordene ned ved at trykke nedad over modstanden.
Læg ikke tunge genstande på klap‐
bordet.
Advarselstrekant
Placer advarselstrekanten i opbeva‐
ringsrummet i lastrummets gulv foran
bagklappen.
Førstehjælpskasse
Førstehjælpskassen og refleksve‐
sten opbevares under førersædet.

92Opbevaring
Brug remmene til at fastgøre.
På en anden version er førstehjælps‐kassen placeret i en opbevaringsboks
under førersædet. Skyd til anordnin‐
gen for at åbne eller lukke kassen.Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Montering af tagbagagebærer
Biler med tagræling

Opbevaring93
Fastgør tagbagagebæreren i områ‐
det med hullerne, som indikeres af pi‐ lene på illustrationen.
Biler uden tagræling
For at fastgøre en tagbagagebærer
skal du åbne dækslerne i strimlerne
på taget. Indsæt monteringsanord‐
ningerne som anvist, i holderen der er
angivet på illustrationen.
Læsseinformation
■ Tunge genstande placeres i baga‐ gerummet op mod ryglænene på
bagsæderne. Kontroller at ryglæ‐
nene er forsvarligt låst. Hvis det er
nødvendigt at stable genstandene,
skal de tungeste genstande an‐
bringes nederst.
■ Genstande fastgøres ved hjælp af fastgøringsremme, der hægtes fast
i fastsurringskroge 3 87.
■ Løse genstande i bagagerummet sikres, så de ikke rutsjer rundt.
■ Lasten må ikke rage op over ryg‐ lænene.
■ Anbring ikke genstande på baga‐ gerumsafdækningen eller på in‐strumentbrættet.
■ Bagage etc. må ikke hindre føre‐ rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse genstande i kabinen.
■ Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
■ Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 266) og egenvægten ifølge EU.
Nyttelasten beregnes ved at ind‐
skrive dataene for bilen i vægtta‐
bellen forrest i denne håndbog.

94Opbevaring
Egenvægten ifølge EU omfatter fø‐rerens vægt (68 kg), bagage (7 kg)
og alle væsker (tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
■ Kørsel med taglast øger bilens føl‐ somhed over for sidevind og gør bi‐
len vanskeligere at manøvrere på
grund af dens højere tyngdepunkt.
Lasten skal fordeles jævnt og fast‐
gøres forsvarligt med remme. Dæk‐ trykket og bilens hastighed tilpas‐
ses efter belastningstilstanden.
Kontroller med jævne mellemrum,
om lasten sidder fast, og efter‐
spænd remmene.
Kør ikke hurtigere end 120 km/h. Den tilladte taglast er 75 kg for biler
uden tagræling og 100 kg for biler
med tagræling. Tagbelastningen er
den samlede vægt af tagbagage‐
bærer og last.
