2015 OPEL ZAFIRA C service

Introduktion.................................... 2
Kort og godt ................................... 6
Nøgler, døre og ruder ..................20
Sæder, sikkerhed .........................36
Opbevaring .................................. 63
Instrumenter og betjening ............95
Lygter ......................................... 133
Klimastyring ............................... 145
Kørsel og betjening ....................154
Pleje af bilen .............................. 217
Service og vedligeholdelse ........263
Tekniske data ............................ 266
Kundeinformation .......................284
Stikordsregister .......................... 288Indhold

Introduktion3Modelspecifikke dataNoter Deres bils data på den fore‐
gående side, så de er let tilgængelige. Disse oplysninger findes i afsnittene"Service og vedligeholdelse" og "Tek‐
niske data" samt på typeskiltet.
Indledning Deres bil er en designbaseret kombi‐
nation af avanceret teknologi, sikker‐
hed, miljøvenlighed og økonomi.
Denne instruktionsbog giver Dem alle
de oplysninger, der er nødvendige,
for at De kan køre Deres bil sikkert og effektivt.
Gør Deres passagerer opmærk‐
somme på, at forkert brug af bilen kan føre til uheld og legemsbeskadigelse.
De skal altid overholde gældende
love og bestemmelser i det land, De
befinder Dem i. Disse kan afvige fra
oplysningerne i denne instruktions‐
bog.
Når instruktionsbogen angiver, at
man bør opsøge et værksted, anbe‐ faler vi, at De opsøger en autoriseretOpel reparatør. Til gasbiler anbefaler
vi en Opel reparatør, der er autorise‐
ret til at udføre service på gasbiler.
Alle autoriserede Opel reparatører
yder førsteklasses service til rimelige
priser. Værkstedernes erfarne meka‐
nikere, som er uddannet hos Opel,
arbejder efter Opels særlige anvis‐ ninger.
Kundelitteraturen bør altid opbevares lettilgængelig i bilen.
Brugen af denne håndbog ■ Denne instruktionsbog beskriver alle optioner og funktioner, der kan
fås til denne model. Visse
beskrivelser, bl.a. af display- og
menufunktioner, gælder muligvis
ikke for Deres bil på grund af
modelvariant, landespecifikationer,
specialudstyr eller tilbehør.
■ De vil få et indledende overblik ved
at læse afsnittet "Kort og godt".
■ Indholdsfortegnelsen i begyndel‐ sen af instruktionsbogen og i de en‐kelte afsnit viser, hvor man kan
finde de forskellige oplysninger.■ Ved hjælp af stikordsregisteret kan man søge efter specifikke oplys‐ninger.
■ I denne instruktionsbog vises biler med rattet i venstre side. Biler medrattet i højre side betjenes på lig‐
nende måde.
■ Instruktionsbogen anvender fabrik‐ kens motorbetegnelser. De tilsva‐
rende salgsbetegnelser findes i af‐
snittet "Tekniske data".
■ Retningsangivelser i beskrivelserne som f.eks. højre og
venstre eller for og bag henviser al‐ tid til kørselsretningen.
■ Det er ikke sikkert, at bilens dis‐ playskærme understøtter Deresspecifikke sprog.
■ Displaymeddelelser og mærkater i bilen er gengivet med fed skrift.

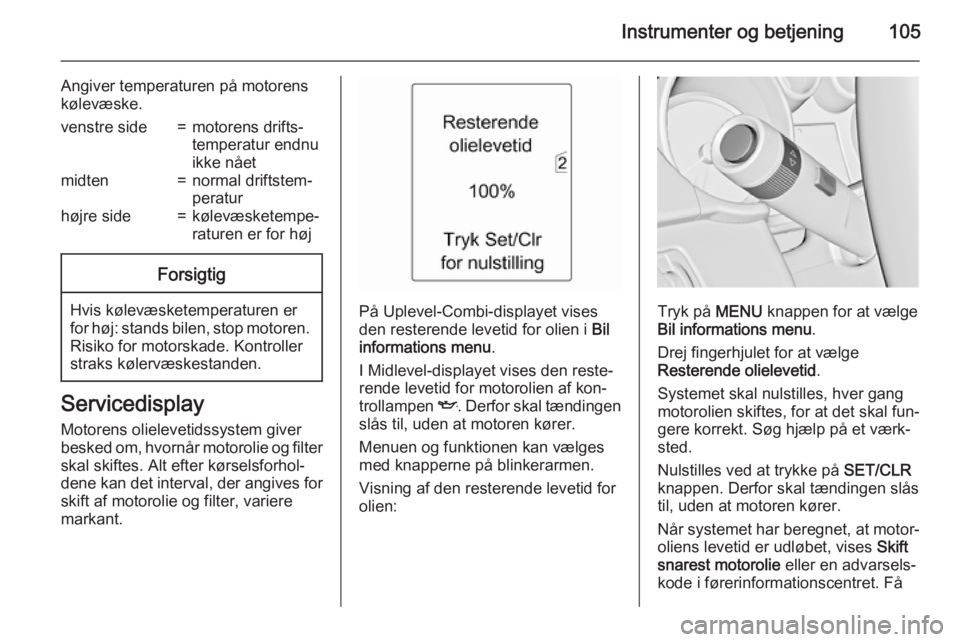

Instrumenter og betjening105
Angiver temperaturen på motorens
kølevæske.venstre side=motorens drifts‐
temperatur endnu
ikke nåetmidten=normal driftstem‐
peraturhøjre side=kølevæsketempe‐
raturen er for højForsigtig
Hvis kølevæsketemperaturen er
for høj: stands bilen, stop motoren. Risiko for motorskade. Kontroller
straks kølervæskestanden.
Servicedisplay
Motorens olielevetidssystem giver
besked om, hvornår motorolie og filter
skal skiftes. Alt efter kørselsforhol‐
dene kan det interval, der angives for skift af motorolie og filter, variere
markant.
På Uplevel-Combi-displayet vises
den resterende levetid for olien i Bil
informations menu .
I Midlevel-displayet vises den reste‐ rende levetid for motorolien af kon‐
trollampen I. Derfor skal tændingen
slås til, uden at motoren kører.
Menuen og funktionen kan vælges
med knapperne på blinkerarmen.
Visning af den resterende levetid forolien:Tryk på MENU knappen for at vælge
Bil informations menu .
Drej fingerhjulet for at vælge
Resterende olielevetid .
Systemet skal nulstilles, hver gang
motorolien skiftes, for at det skal fun‐
gere korrekt. Søg hjælp på et værk‐
sted.
Nulstilles ved at trykke på SET/CLR
knappen. Derfor skal tændingen slås til, uden at motoren kører.
Når systemet har beregnet, at motor‐ oliens levetid er udløbet, vises Skift
snarest motorolie eller en advarsels‐
kode i førerinformationscentret. Få

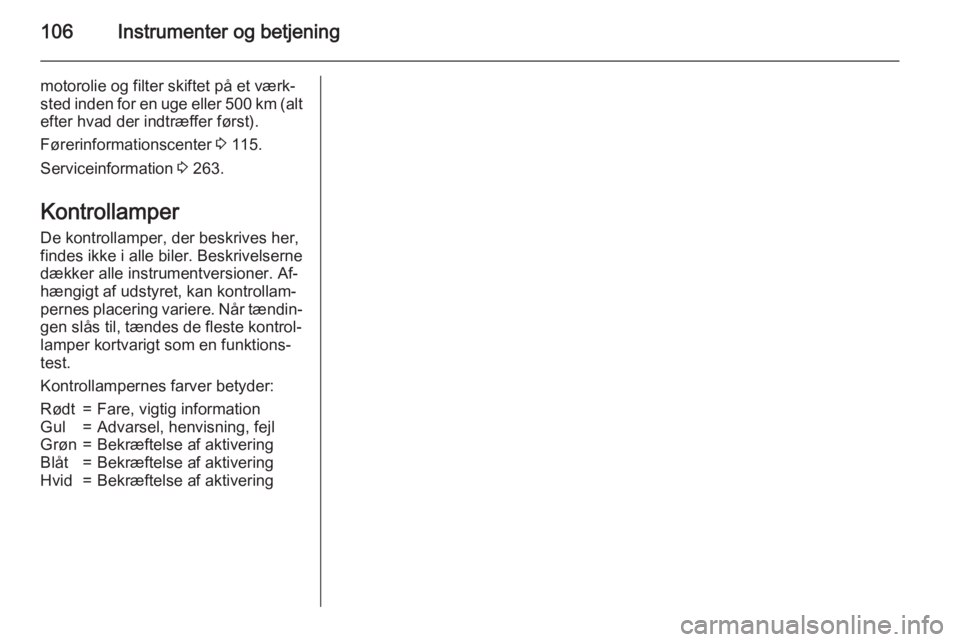

106Instrumenter og betjening
motorolie og filter skiftet på et værk‐sted inden for en uge eller 500 km (alt efter hvad der indtræffer først).
Førerinformationscenter 3 115.
Serviceinformation 3 263.
Kontrollamper De kontrollamper, der beskrives her,
findes ikke i alle biler. Beskrivelserne dækker alle instrumentversioner. Af‐
hængigt af udstyret, kan kontrollam‐
pernes placering variere. Når tændin‐ gen slås til, tændes de fleste kontrol‐
lamper kortvarigt som en funktions‐
test.
Kontrollampernes farver betyder:Rødt=Fare, vigtig informationGul=Advarsel, henvisning, fejlGrøn=Bekræftelse af aktiveringBlåt=Bekræftelse af aktiveringHvid=Bekræftelse af aktivering

Instrumenter og betjening109Airbag og selestrammere
v lyser rødt.
Når tændingen sluttes til, lyser kon‐ trollampen i ca. 4 sekunder. Hvis den
ikke tændes, ikke slukker efter
4 sekunder eller tændes under kør‐
sel, er der en fejl i airbaggen. Søg
hjælp på et værksted. Der er risiko for, at airbaggene og selestrammerne
ikke udløses ved en ulykke.
Udløste selestrammere eller airbags
vises ved, at v lyser konstant.9 Advarsel
Fejlårsagen skal omgående af‐
hjælpes på et værksted.
Selestrammere, airbagsystem 3 49,
3 54.
Deaktivering af airbag ON V (TÆNDT) lyser gult.
Lyser i ca. 60 sekunder efter, at tæn‐
dingen er tilsluttet. Airbaggen på
højre forsæde er aktiveret.
OFF * (SLUKKET) lyser gult.
Airbaggen på højre forsæde er deak‐
tiveret 3 56.9 Fare
Alvorlig fare for børn, hvis der an‐
vendes barnesæde, mens den for‐ reste passagerairbag er aktiveret.
Alvorlig fare for voksne, hvis den
forreste passagerairbag er deakti‐ veret.
Ladesystem
p lyser rødt.
Lyser, når tændingen er slået til og
slukker kort efter, at motoren er star‐
tet.
Kontrollampen tændes, mens motoren kører Stop bilen, stands motoren. Bilbatte‐
riet oplades ikke. Motorkølingen kan
være afbrudt. Bremseforstærkeren‐
hedens funktion kan ophøre. Søg
hjælp på et værksted.
Fejlkontrollampe
Z lyser eller blinker gult.
Lyser, når tændingen er slået til og
slukker kort efter, at motoren er star‐
tet.
Kontrollampen tændes, mens
motoren kører Der er fejl i det system, der renser ud‐
stødningsluften. De tilladte grænse‐
værdier for udstødningsgasser kan
være overskredet. Søg omgående
hjælp på et værksted.
Kontrollampen blinker, mens
motoren er i gang Fejl, der kan føre til beskadigelse af
katalysatoren. Let på speederen, ind‐ til kontrollampen holder op med at
blinke. Søg omgående hjælp på et
værksted.
Bilen skal snart til service g lyser gult.
Der vises desuden en advarselsmed‐
delelse eller en advarselskode.
Bilen skal til service.

110Instrumenter og betjening
Søg hjælp på et værksted.
Fejlmeddelelser 3 121.
Bremse og kobling
R lyser rødt.
Bremse-/koblingsvæskestanden er
for lav 3 222.9 Advarsel
Stands bilen. Afbryd straks kørs‐
len. Søg hjælp på et værksted.
Lyser, efter at tændingen er sluttet til,
hvis den manuelle parkeringsbremse
er trukket 3 168.
Træd på pedalen - lyser eller blinker gult.
Lyser Bremsepedalen skal trædes ned for
at udløse den elektriske parkerings‐
bremse 3 168.
Koblingspedalen skal trædes ned for
at kunne starte motoren i Autostop-
funktionsmåde. Stop-start-system
3 156.
Blinker Koblingspedalen skal trædes ned fornormal start af motoren 3 17, 3 155.
På nogle versioner vises meddelel‐
sen om at træde på pedalen i førerin‐
formationscentret (DIC) 3 121.
Elektrisk
parkeringsbremse
m lyser eller blinker rødt.
Lyser
Den elektriske parkeringsbremse er
aktiveret 3 168.Blinker
Den elektriske parkeringsbremse er
ikke fuldt aktiveret eller deaktiveret.
Tilslut tændingen, træd bremsepeda‐
len ned, og forsøg at nulstille syste‐
met ved først at frigøre og derpå ak‐
tivere den elektriske parkerings‐
bremse. Hvis m stadig blinker: afslut
kørslen og tilkald assistance fra et
værksted.
Fejl i den elektriske
parkeringsbremse
j lyser eller blinker gult.
Lyser
Den elektriske parkeringsbremse fun‐
gerer med nedsat virkning 3 168.
Blinker Den elektriske parkeringsbremse er i
servicefunktion. Stands bilen, nulstil
den elektriske parkeringsbremse ved
at aktivere den og frigøre den igen.

Instrumenter og betjening123
Nr.Fejlmeddelelse89Få udført service snarest94Skift til parkering, før du
afslutter95Efterse airbag128Motorhjelm åben134Parkeringshjælp-fejl, rengør
kofanger136Servicér parkeringshjælp145Kontroller sprinklervæske‐
standen174Lavt bilbatteri258Parkeringshjælp slået fraFejlmeddelelser på Uplevel-
Combi-displayet
Fejlmeddelelserne vises som tekst.
Følg anvisningerne i meddelelserne.
Systemet viser meddelelser om føl‐
gende emner:
■ Servicemeddelelser
■ Væskestande
■ Tyverialarm
■ Bremser
■ Førerhjælpesystemer
■ Kørekomfortsystemer
■ Hastighedsbegrænser
■ Cruise control
■ Adaptiv cruise control
■ Advarsel, kollision fremme
■ Kollisionsfare-bremsesystem
■ Parkeringsassistent-systemer
■ Lygter, skift af pærer
■ Adaptive Forward Lighting (AFL)
■ Visker-/sprinklersystem
■ Døre, ruder
■ Blindvinkel-alarm
■ Vejskiltassistent
■ Vognbaneskiftadvarsel
■ Fjernbetjening
■ Sikkerhedsseler
■ Airbagsystemer
■ Motor og transmission
■ Dæktryk
■ Dieselpartikelfilter 3 159
■ Status for bilbatteri
■ Selektiv katalysatorreduktion, die‐ seludstødningsvæske (DEF),
AdBlue 3 161

Klimastyring153VedligeholdelseLuftindtag
Det udvendige luftindtag foran for‐
ruden skal holdes frie af hensyn til
luftgennemstrømningen. Fjern even‐
tuelle blade, snavs eller sne.
Pollenfilter
Pollenfilteret renser den luft, der kom‐ mer ind i bilen gennem luftindtaget,
for støv, sod, pollen og sporer.
Normal brug af aircondition
For at sikre konstant god funktion,
skal sættes i gang nogle minutter en
gang om måneden, uanset vejrfor‐
hold og årstid. Brug af kølefunktion er ikke mulig ved for lave udetempera‐
turer.
Service Af hensyn til den optimale kølevirk‐
ning anbefales det at kontrollere air‐
conditionsystemet årligt, første gang
tre år efter første indregistrering, her‐
under:
■ Funktions- og tryktest
■ Varmesystemets funktion
■ Tæthedsprøve
■ Kontrol af drivremme
■ Rengøring af kondensator og kon‐ densafløb
■ Effektkontrol
