2015 OPEL ZAFIRA C Instruktionsbog (in Danish)

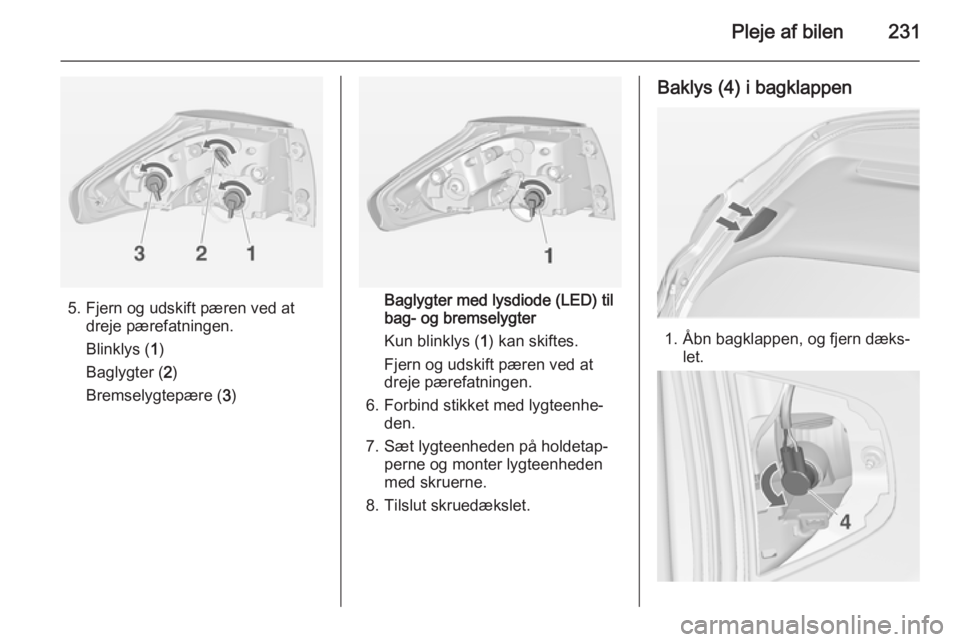

Pleje af bilen231
5. Fjern og udskift pæren ved atdreje pærefatningen.
Blinklys ( 1)
Baglygter ( 2)
Bremselygtepære ( 3)Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklys ( 1) kan skiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Forbind stikket med lygteenhe‐ den.
7. Sæt lygteenheden på holdetap‐ perne og monter lygteenheden
med skruerne.
8. Tilslut skruedækslet.
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.

232Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fat‐
ningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte
Man får adgang til pærerne fra bilens
underside.
1. Drej pærefatningen mod uret, og fjern den fra reflektoren.
2. Tag pæren ud af fatningen ved atdreje mod uret.
3. Udskift og indsæt ny pære i fat‐ningen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen233
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen. Tag af‐
dækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum
Få pærerne udskiftet på et værksted.

234Pleje af bilenInstrumentlysFå pærerne udskiftet på et værksted.Elektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,
■ på venstrestyrede biler i kabinen bag opbevaringsrummet, eller i høj‐restyrede biler bag handskerum‐
met,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.

Pleje af bilen235
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

236Pleje af bilen
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme, tyverialarm7Blæserstyring, motorsty‐
reenhed, gearkasse-styreenhed8Lambdasonde, motorkøling9Bagrudesensor10Batterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS14BagrudeviskerNr.Strømkreds15Motorstyreenhed16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elcenter bagi22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Stop-start-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control

Pleje af bilen237
Nr.Strømkreds32Airbag33Adaptive forlygter, automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35Sidespejl, rengsensor36Klimastyring37Magnetventil til beholders venti‐
lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler, bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–Nr.Strømkreds47Horn48Køleventilator49Brændstofpumpe50Forlygteindstilling, adaptive
forlygter51Luftspjæld52Ekstra varmeapparat, diesel‐
motor53Gearkasse-styreenhed, motor‐
styreenhed54Vakuumpumpe, instrumentpa‐
nelgruppe, varme-, ventilations-
og airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.

238Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Cruise control, fartbegrænser,
adaptiv cruise control, knapper
på rattet2Udvendige lygter, karrosseri-
styreenhed3Udvendige lygter, karrosseri-
styreenhed4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikkontakt8Venstre nærlys, karrosseri-
styreenhed9Højre nærlys, karrosseri-
styreenhed, airbag-modul10Dørlåse, karrosseri-styreenhed11Kabineblæser12–13–Nr.Strømkreds14Diagnosestik15Airbag16Stikkontakt17Klimaanlæg18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe, tyveri‐
alarm22Tændingsføler23Karrosseristyreenhed24Karrosseristyreenhed25–26–
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
