2015 OPEL ZAFIRA C Instruktionsbog (in Danish)

Opbevaring71
Fold hjuludsparingerne ud
Fold begge hjuludsparinger ud.
Samling af cykelholderen
Løft holderen bagi (1), og træk den
bagud.
Slå holderen op (2).
Skub holderen ned (1), og drej hånd‐
taget (2) bagud, indtil det går i hak.
Fastgøring af den første cykel
1. Drej pedalerne på plads, som vist
på illustrationen, og anbring cyk‐
len i den forreste hjuludsparing.
Kontrollér, at cyklen står midt i hju‐
ludsparingen.

72Opbevaring
2. Fastgør den korte monteringshol‐der til cykelstellet. Drej knoppen
højre om for at spænde den.
3. Fastgør begge cykelhjul til hjulud‐
sparingerne med holdestrop‐
perne.
4. Kontroller, at cyklen er sikret or‐ dentligt.Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om
nødvendigt styret, og drej det si‐
delæns.
Fastgøring af adapter
Når der skal transporteres mere end
to cykler, skal adapteren fastgøres,
inden cykel nr. 2 anbringes på cykel‐
holderen.1. Fastgår adapteren på cykelholde‐
ren som vist på illustrationen.

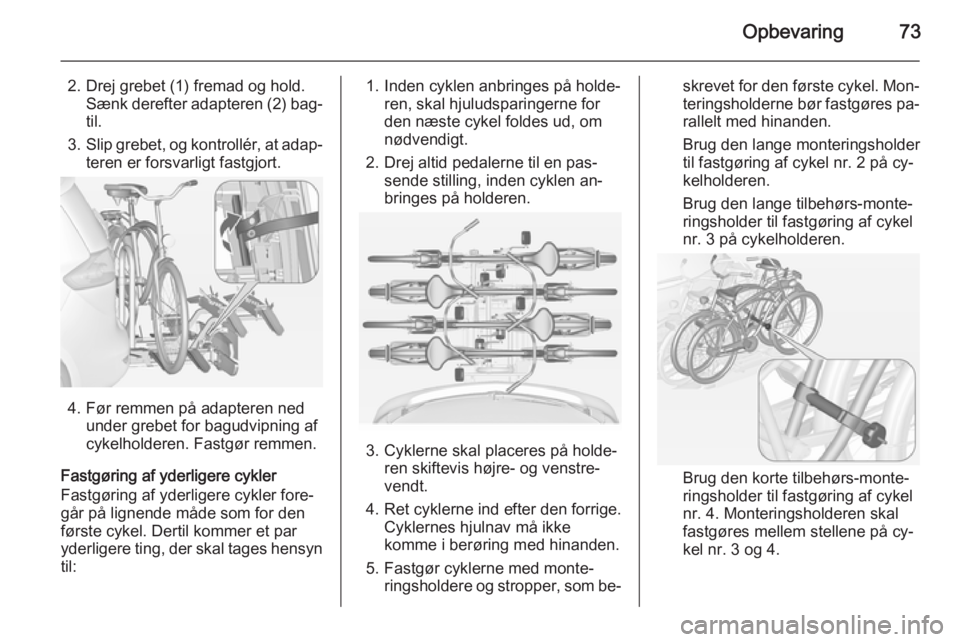

Opbevaring73
2. Drej grebet (1) fremad og hold.Sænk derefter adapteren (2) bag‐
til.
3. Slip grebet, og kontrollér, at adap‐
teren er forsvarligt fastgjort.
4. Før remmen på adapteren ned under grebet for bagudvipning af
cykelholderen. Fastgør remmen.
Fastgøring af yderligere cykler
Fastgøring af yderligere cykler fore‐
går på lignende måde som for den
første cykel. Dertil kommer et par
yderligere ting, der skal tages hensyn
til:
1. Inden cyklen anbringes på holde‐ ren, skal hjuludsparingerne for
den næste cykel foldes ud, om
nødvendigt.
2. Drej altid pedalerne til en pas‐ sende stilling, inden cyklen an‐
bringes på holderen.
3. Cyklerne skal placeres på holde‐ ren skiftevis højre- og venstre‐
vendt.
4. Ret cyklerne ind efter den forrige. Cyklernes hjulnav må ikke
komme i berøring med hinanden.
5. Fastgør cyklerne med monte‐ ringsholdere og stropper, som be‐
skrevet for den første cykel. Mon‐teringsholderne bør fastgøres pa‐
rallelt med hinanden.
Brug den lange monteringsholder
til fastgøring af cykel nr. 2 på cy‐
kelholderen.
Brug den lange tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 3 på cykelholderen.
Brug den korte tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 4. Monteringsholderen skal
fastgøres mellem stellene på cy‐ kel nr. 3 og 4.

74Opbevaring
6. Sørg desuden for at fastgørebegge cykelhjul på den fjerde cy‐
kel til hjuludsparingerne med fast‐
spændingsstropper.
Det anbefales, at der anbringes et ad‐ varselsskilt på den bageste cykel for
at gøre den mere synlig.
Fold det bagmonterede
cykelholdersystem bagud
Den bagmonterede cykelholder kan
foldes bagud for at få adgang til last‐
rummet.
■ Uden adapter monteret:
Skub til grebet (1) for at udløse det,
og hold det dér.
Træk holderen (2) bagud for at folde cykelholdersystemet ud.
■ Med adapter monteret:
9 Advarsel
Pas på ved udløsning af det bag‐
monterede cykelholdersystem, da
det vil vippe bagover. Risiko for
personskade.
Hold stellet (1) på den bageste cy‐
kel med én hånd og træk i stroppen
(2) for at frigøre holderen.
Hold den bageste cykel med begge
hænder, og fold det bagmonterede
cykelholdersystem bagud.
For at gøre cyklerne mere synlige er
bilens baglygter tændt, når det bag‐
monterede cykelholdersystem er fol‐ det bagud.

Opbevaring759Advarsel
Når det bagmonterede cykelhol‐
dersystem vippes frem igen, må
man sikre sig, at systemet går for‐
svarligt i indgreb.
Aftagning af cykler
Løsn holderemmene på cykelhjulene.
Drej knappen venstre om, og fjern
monteringsholderne.
Afmontering af adapter
Inden den sidste cykel på det bag‐
monterede cykelholdersystem afta‐
ges, skal adapteren afmonteres.
1. Fold hjuludsparingerne ind.
2. Knap remmen op.
3. Drej grebet (1) fremad, og hold.
4. Løft adapteren (2) bagi og tag den
af.
Afmontering af cykelholderen
Placér monteringsholderne som vist
på illustrationen.
Drej håndtaget (1) fremad for at fri‐ gøre og løfte holderen (2).

76Opbevaring
Fold holderen bagud, og skub der‐
efter fremad, indtil den stopper (1).
Tryk holderens bageste del ned (2).
Fold hjuludsparingerne ind
Fold begge hjuludsparinger ind.Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt.
Fold baglygterne ind
Drej begge baglygter ind.
Vip nummerpladeholderen ind
Løft nummerpladeholderen og vip den fremad.

Opbevaring77
Tilbagetrækning af den
bagmonterede cykelholderForsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.
Skub håndtaget op og hold det. Løft
den bagmonterede cykelholder lidt,
og skub den ind i kofangeren, så den går i indgreb.
Grebet skal gå tilbage til dets ud‐
gangsstilling.9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Sæderne i tredje sæderække kan
klappes separat ned i bilens gulv.
Sædernes ryglæn i anden sæde‐
række kan klappes fremad separat. Derudover kan passagersædets ryg‐
læn klappes ned.
Man får et helt fladt lastrum, hvis alle
bagsæder og ryglæn og passagersæ‐ dets ryglæn klappes ned. Afhængigt
af læsningen kan kun enkelte sæder
eller ryglæn klappes ned.
Gulvafdækning 3 82.9 Advarsel
Når sæder eller ryglæn justeres el‐
ler fældes ned, skal hænder og
fødder holdes væk fra sædernes/
ryglænenes bevægelsesområde.
Opbevar aldrig genstande under
sæderne.
Kør kun med sæder og ryglæn sat i hak.

78OpbevaringForsigtig
Inden sæderne rejses op eller
klappes ned, skal alle komponen‐
ter fjernes fra sideskinner og sur‐
rekroge.
Surrekrogene skal være gemt af
vejen.
Klappe sæderne i tredje
sæderække ned ■ Tryk nakkestøtten ned ved at trykke
på udløseren 3 36.
■ Sæt låsetungen på sikkerhedsse‐
len på hver side i den lomme, der ermonteret på bæltet.
■ Træk i den nederste rem, og vip samtidig ryglænet fremad, indtil
sædet er sænket ned i bilens gulv.
■ Monter beskyttelsesmåtten 3 82
og bagagerumsafdækningen
3 80, hvis det er nødvendigt.
Oprejsning af sæderne
Træk sædet op i den øverste rem,
klap det ud og lad sædet gå i hak i
opretstående position.
Klappe sæderne i anden
sæderække ned ■ Fjern bagagerumsafdækningen, hvis det er nødvendigt 3 80.
■ Tryk nakkestøtterne ned ved at trykke på udløseren 3 36.
■ Flyt passagersædet i en position, hvor nakkestøtterne ikke kan
komme i berøring med de nedklap‐ pede ryglæn.
