2015 OPEL ZAFIRA C Instruktionsbog (in Danish)

Kørsel og betjening215
Kontrol af kuglestangens spænding
■Den røde markering på drejegrebet
skal være ud for den grønne mar‐
kering på kuglestangen.
■ Afstanden mellem drejeknappen og stangen med koblingskugle skal
udgøre omtrent 6 mm.
■ Nøglen skal befinde sig i position c.
Ellers skal kuglestangen spændes,
inden den sættes i:
■ Lås stangen med koblingskugle op ved at dreje nøglen over til posi‐
tion c.
■ Drej drejehåndtaget i udtrukket til‐
stand mod højre indtil anslag.
Montering af kuglestangen
Før den spændte kuglestang ind i hol‐ deren og tryk den opad med en fast
bevægelse, indtil den går hørbart i indgreb.
Drejehåndtaget klikker automatisk til‐
bage i udgangspositionen og ligger
an mod kuglestangen uden spalte.9 Advarsel
Undgå at røre ved drejehåndtaget,
når det sættes i.
Lås stangen med koblingskugle ved
at dreje nøglen over til position e. Tag
nøglen ud og luk afdækningen.

216Kørsel og betjening
Øje til stopkabel
Stopkablet hægtes på øjet.
Kontroller at kuglestangen er
monteret korrekt
■ Den grønne markering på drejegre‐
bet skal være ud for den grønne
markering på kuglestangen.
■ Mellem drejegreb og kuglestang må der ikke være nogen spalte.
■ Kuglestangen skal være i indgreb i holderen.
■ Kuglestangen skal være låst og nøglen taget ud.
9 Advarsel
Det er kun tilladt at køre med an‐
hænger, hvis kuglestangen er
monteret korrekt. Hvis kuglestan‐
gen ikke kan monteres korrekt, sø‐ ges hjælp på et værksted.
Afmontering af kuglestangen
Åbn beskyttelsesklappen, og drej
nøglen over til position c for at oplåse
stangen med koblingskugle.
Drej drejehåndtaget i udtrukket til‐
stand mod højre indtil anslag. Træk
kuglestangen ned og ud.
Isæt proppen, der dækker monte‐
ringshullet. Klap stikdåsen ind.
Påhængsstabiliserings-
assistent Hvis systemet registrerer en stærkt
slingrende bevægelse, bliver moto‐
rens ydelse reduceret, og vogntoget
bremses behersket, indtil den sling‐
rende bevægelse hører op. Når sy‐
stemet er i funktion, skal rattet holdes
så stille som muligt.
Påhængsstabiliserings-assistent
(TSA) er en funktion i den elektro‐
niske stabilitetskontrol 3 171.

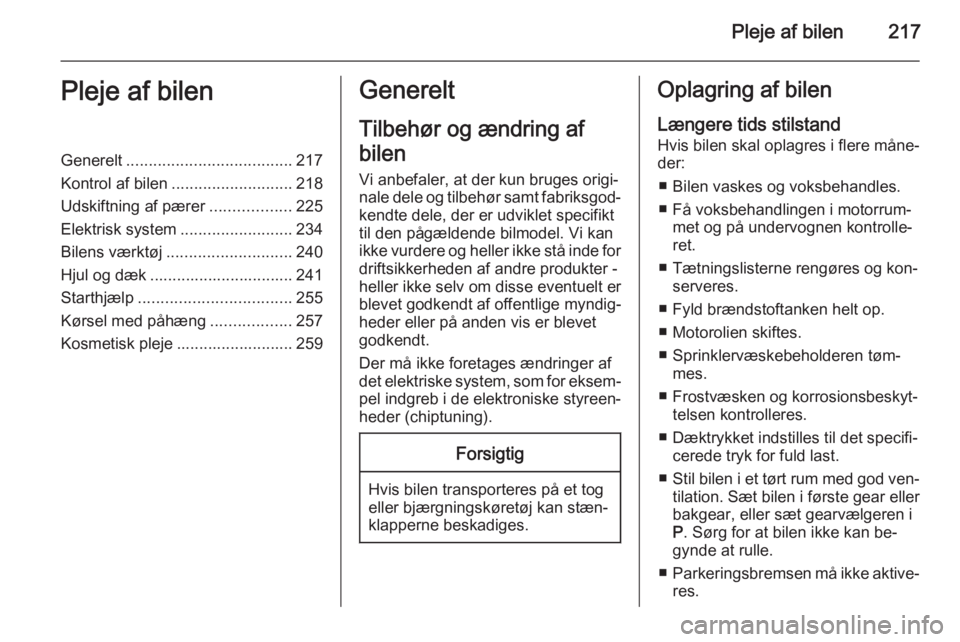

Pleje af bilen217Pleje af bilenGenerelt..................................... 217
Kontrol af bilen ........................... 218
Udskiftning af pærer ..................225
Elektrisk system .........................234
Bilens værktøj ............................ 240
Hjul og dæk ................................ 241
Starthjælp .................................. 255
Kørsel med påhæng ..................257
Kosmetisk pleje .......................... 259Generelt
Tilbehør og ændring af
bilen
Vi anbefaler, at der kun bruges origi‐
nale dele og tilbehør samt fabriksgod‐
kendte dele, der er udviklet specifikt
til den pågældende bilmodel. Vi kan
ikke vurdere og heller ikke stå inde for driftsikkerheden af andre produkter -
heller ikke selv om disse eventuelt er
blevet godkendt af offentlige myndig‐
heder eller på anden vis er blevet godkendt.
Der må ikke foretages ændringer af
det elektriske system, som for eksem‐ pel indgreb i de elektroniske styreen‐
heder (chiptuning).Forsigtig
Hvis bilen transporteres på et tog
eller bjærgningskøretøj kan stæn‐
klapperne beskadiges.
Oplagring af bilen
Længere tids stilstand
Hvis bilen skal oplagres i flere måne‐
der:
■ Bilen vaskes og voksbehandles.
■ Få voksbehandlingen i motorrum‐ met og på undervognen kontrolle‐
ret.
■ Tætningslisterne rengøres og kon‐ serveres.
■ Fyld brændstoftanken helt op.
■ Motorolien skiftes.
■ Sprinklervæskebeholderen tøm‐ mes.
■ Frostvæsken og korrosionsbeskyt‐ telsen kontrolleres.
■ Dæktrykket indstilles til det specifi‐ cerede tryk for fuld last.
■ Stil bilen i et tørt rum med god ven‐
tilation. Sæt bilen i første gear eller
bakgear, eller sæt gearvælgeren i
P . Sørg for at bilen ikke kan be‐
gynde at rulle.
■ Parkeringsbremsen må ikke aktive‐
res.

218Pleje af bilen
■Åbn motorhjelmen, luk alle døre og
lås bilen.
■ Afmonter polklemmen på batteriets
minuspol. Vær opmærksom på at
alle systemer ikke fungerer, fx ty‐
verialarmen.
Ibrugtagning af bilen efter
længere tids pause
Når bilen igen skal tages i brug:
■ Polklemmen monteres på minus‐ polen på bilens batteri. Elektronik‐
ken til de el-betjente ruder aktive‐
res.
■ Dæktrykket kontrolleres.
■ Sprinklervæskebeholderen fyldes op.
■ Motoroliestanden kontrolleres.
■ Kølevæskestanden kontrolleres.
■ Nummerpladen monteres even‐ tuelt.
Genbrug af bilen Informationer om genbrugsvirksom‐
heder for biler og genbrug af biler kan
ses på vores webside, hvor det er etlovkrav. Dette arbejde må kun udfø‐
res af en autoriseret genbrugsvirk‐
somhed.
Gasbiler skal afleveres til genbrug
hos et servicecenter, som er autori‐
seret til gasbiler.Kontrol af bilen
Arbejde på bilen9 Advarsel
Foretag kun kontroller i motorrum‐
met, når tændingen er afbrudt.
Køleblæseren kan køre, selv om
tændingen er afbrudt.

Pleje af bilen2199Fare
Tændingsanlægget og xenon-
forlygterne arbejder med meget
høje spændinger. Undgå berø‐ ring.
Motorhjelm
Åbning
Træk i grebet og før det tilbage til ud‐ gangspositionen.
Flyt spærhagen sidelæns til venstre
bilside og åbn motorhjelmen.
Motorhjelmen holdes automatisk
åben af en løfter.
Hvis motorhjelmen åbnes under et
autostop, genstartes motoren auto‐
matisk af sikkerhedsmæssige årsa‐
ger.
Lukning
Sænk motorhjelmen og lad den falde
i lås ved sin egen vægt. Kontroller, at
den sidder fast.
Motorolie
Kontroller motoroliestanden med
jævne mellemrum manuelt for at for‐
hindre skader på motoren. Kontroller
at der anvendes den specificerede
olie. Anbefalede væsker, smøremid‐
ler og reservedele 3 264.
Kontrollen skal foretages med bilen
på et vandret underlag. Motoren skal
være driftsvarm og have været stand‐ set i mindst 5 minutter.
Træk oliemålepinden op, tør den af,
og stik den helt ned til anslag ved
håndgrebet. Træk den op igen og af‐
læs motoroliestanden.
Stik målepinden helt ned til anslag
ved håndgrebet og drej en halv om‐ gang.

220Pleje af bilen
Afhængig af motoren anvendes der
forskellige oliemålepinde.
Der skal påfyldes motorolie, når olie‐
standen er faldet til MIN-mærket.
Ved anbefaler at bruge samme type
olie, der blev benyttet ved sidste olie‐ skift.
Oliestanden må ikke komme over det
øverste mærke MAX på målepinden.
På visse motorer skal der bruges en
tragt til efterfyldning af motorolie.Tragten befinder sig i opbevarings‐
rummet i højre side af lastrummet.
Brug tragten til påfyldning af motor‐
olie gennem motorolieåbningen.
Når efterfyldningen er færdig, skal
tragten lægges i plastposen og an‐
bringes i opbevaringsrummet.
Forsigtig
Overskydende motorolie skal af‐
tappes eller udsuges.
Kapacitet 3 280.
Sæt dækslet lige på og spænd det.

Pleje af bilen221Kølevæske
Kølevæsken yder frostbeskyttelse
ned til ca. -28 °C. I nordlige lande med meget lave temperaturer yder den fa‐
brikspåfyldte kølevæske frostbeskyt‐
telse ned til ca. -37 °C.Forsigtig
Brug kun godkendte frostvæsker.
Kølevæskestand
Forsigtig
For lav kølevæskestand kan med‐
føre skader på motoren.
Når kølesystemet er koldt, skal køle‐
væsken stå lidt over markeringen.
Ved lavere niveau efterfyldes.
9 Advarsel
Lad motoren køle af, inden De fjer‐
ner dækslet. Tag dækslet forsigtigt af, så trykket lettes langsomt.
Efterfyld med en 1:1 blanding af kon‐
centreret kølevæske blandet med
rent postevand. Hvis der ikke står
koncentreret kølevæske til rådighed,
anvendes der rent postevand. Dæks‐ let skrues fast på.
Motoren B16DTH: Efter start af mo‐toren skal varmen indstilles på den
varmeste temperatur og blæserha‐ stighed til første niveau eller højere i
ca. 5 minutter. Dette vil sikre, at luften
i kølesystemet slipper ud.
Få kølevæskens koncentration kon‐
trolleret, og få årsagen til kølevæske‐
tabet udbedret på et værksted.
ServostyringsvæskeForsigtig
Selv meget små mængder forure‐
ning forårsage skader på styresy‐
stemet og medføre, at det ikke fun‐ gerer korrekt. Lad ikke forure‐
nende stoffer komme i kontakt
med væskesiden på beholder‐
dækslet/målepinden og lad ikke
sådanne stoffer komme ind i be‐
holderen.

222Pleje af bilen
Servostyringsvæskens niveau behø‐
ver normalt ikke kontrolleres. Hvis der fremkommer unormale lyde under
styring, eller hvis servostyringen rea‐
gerer unormalt, bør man indhente
hjælp af et værksted.
Sprinklervæske
Fyld rent vand på iblandet en pas‐
sende mængde ruderens, som inde‐
holder frostvæske.
Forsigtig
Kun sprinklervæske med en til‐
strækkelig høj frostvæskekoncen‐
tration yder beskyttelse ved lave
temperaturer eller ved et pludse‐
ligt temperaturfald.
Bremser
Når belægningen er slidt ned til mini‐
mumstykkelsen, høres der en hvi‐
nende lyd ved bremsning.
Det er muligt at køre videre, men
bremsebelægningerne skal udskiftes
snarest.
Med nye bremsebelægninger anbe‐
fales det ikke at foretage kraftige op‐
bremsninger på de første ture med bi‐
len.
Bremsevæske9 Advarsel
Bremsevæske er giftig og æt‐
sende. Undgå kontakt med øjne,
hud, tøj og lakerede overflader.
