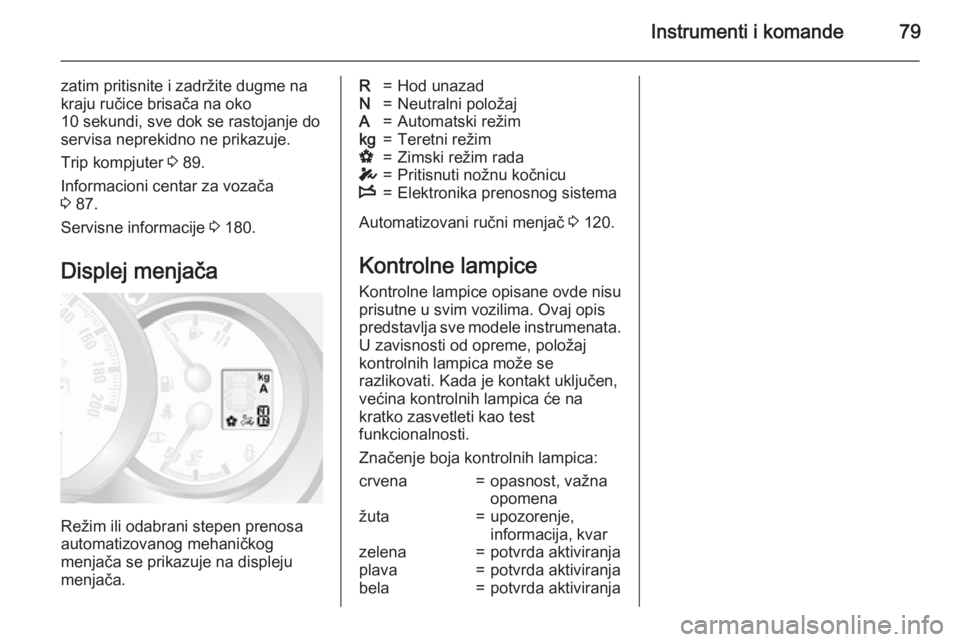

Instrumenti i komande79
zatim pritisnite i zadržite dugme nakraju ručice brisača na oko
10 sekundi, sve dok se rastojanje do
servisa neprekidno ne prikazuje.
Trip kompjuter 3 89.
Informacioni centar za vozača
3 87.
Servisne informacije 3 180.
Displej menjača
Režim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na displeju
menjača.
R=Hod unazadN=Neutralni položajA=Automatski režimkg=Teretni režimV=Zimski režim radaT=Pritisnuti nožnu kočnicuW=Elektronika prenosnog sistema
Automatizovani ručni menjač 3 120.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:
crvena=opasnost, važna
opomenažuta=upozorenje,
informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

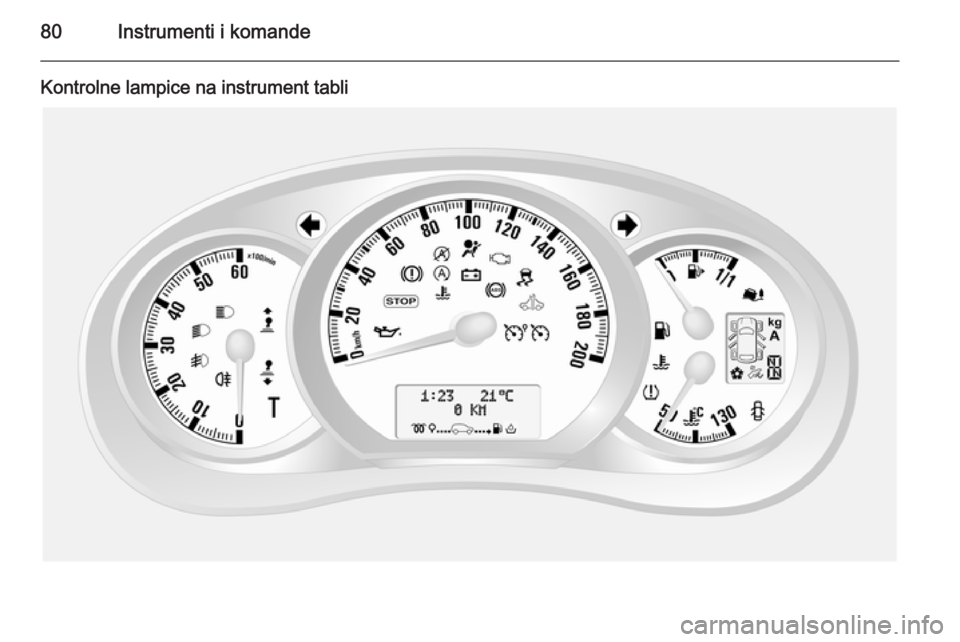

80Instrumenti i komande
Kontrolne lampice na instrument tabli

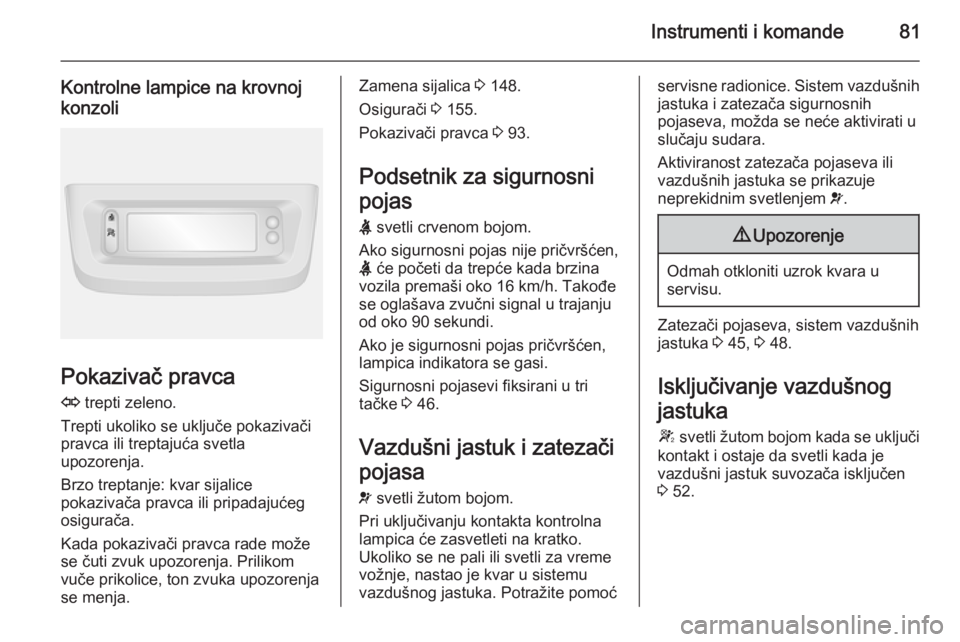

Instrumenti i komande81
Kontrolne lampice na krovnoj
konzoli
Pokazivač pravca
O trepti zeleno.
Trepti ukoliko se uključe pokazivači
pravca ili treptajuća svetla
upozorenja.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Kada pokazivači pravca rade može
se čuti zvuk upozorenja. Prilikom
vuče prikolice, ton zvuka upozorenja
se menja.
Zamena sijalica 3 148.
Osigurači 3 155.
Pokazivači pravca 3 93.
Podsetnik za sigurnosni
pojas X svetli crvenom bojom.
Ako sigurnosni pojas nije pričvršćen, X će početi da trepće kada brzina
vozila premaši oko 16 km/h. Takođe
se oglašava zvučni signal u trajanju
od oko 90 sekundi.
Ako je sigurnosni pojas pričvršćen,
lampica indikatora se gasi.
Sigurnosni pojasevi fiksirani u tri
tačke 3 46.
Vazdušni jastuk i zatezači
pojasa
v svetli žutom bojom.
Pri uključivanju kontakta kontrolna
lampica će zasvetleti na kratko.
Ukoliko se ne pali ili svetli za vreme
vožnje, nastao je kvar u sistemu
vazdušnog jastuka. Potražite pomoćservisne radionice. Sistem vazdušnih
jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 45, 3 48.
Isključivanje vazdušnog
jastuka W svetli žutom bojom kada se uključi
kontakt i ostaje da svetli kada je
vazdušni jastuk suvozača isključen
3 52.

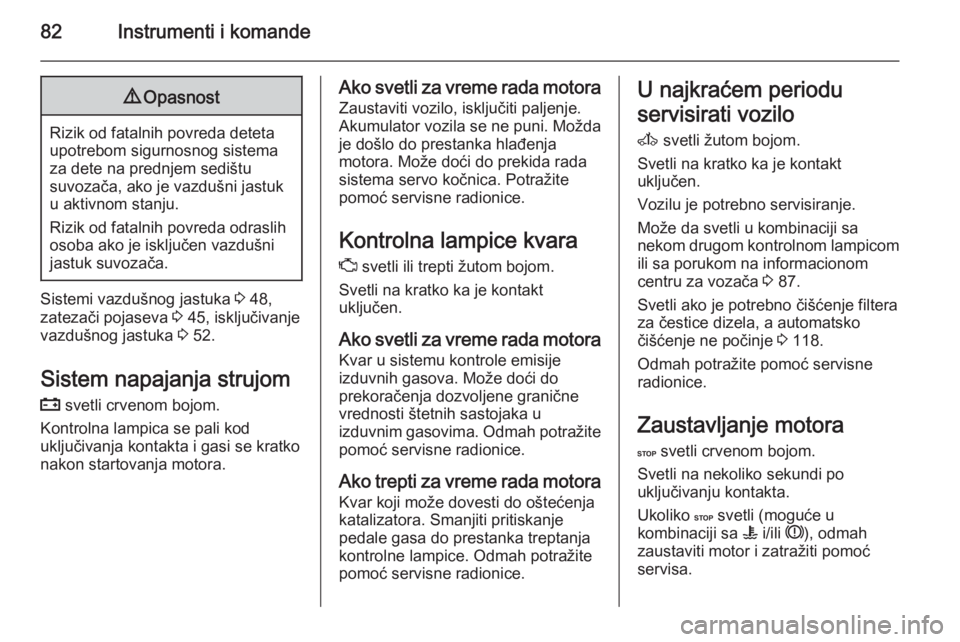

82Instrumenti i komande9Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistemi vazdušnog jastuka 3 48,
zatezači pojaseva 3 45, isključivanje
vazdušnog jastuka 3 52.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako trepti za vreme rada motora Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.U najkraćem periodu
servisirati vozilo
A svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Vozilu je potrebno servisiranje.
Može da svetli u kombinaciji sa
nekom drugom kontrolnom lampicom ili sa porukom na informacionom
centru za vozača 3 87.
Svetli ako je potrebno čišćenje filtera
za čestice dizela, a automatsko
čišćenje ne počinje 3 118.
Odmah potražite pomoć servisne
radionice.
Zaustavljanje motora
C svetli crvenom bojom.
Svetli na nekoliko sekundi po
uključivanju kontakta.
Ukoliko C svetli (moguće u
kombinaciji sa W i/ili R), odmah
zaustaviti motor i zatražiti pomoć servisa.

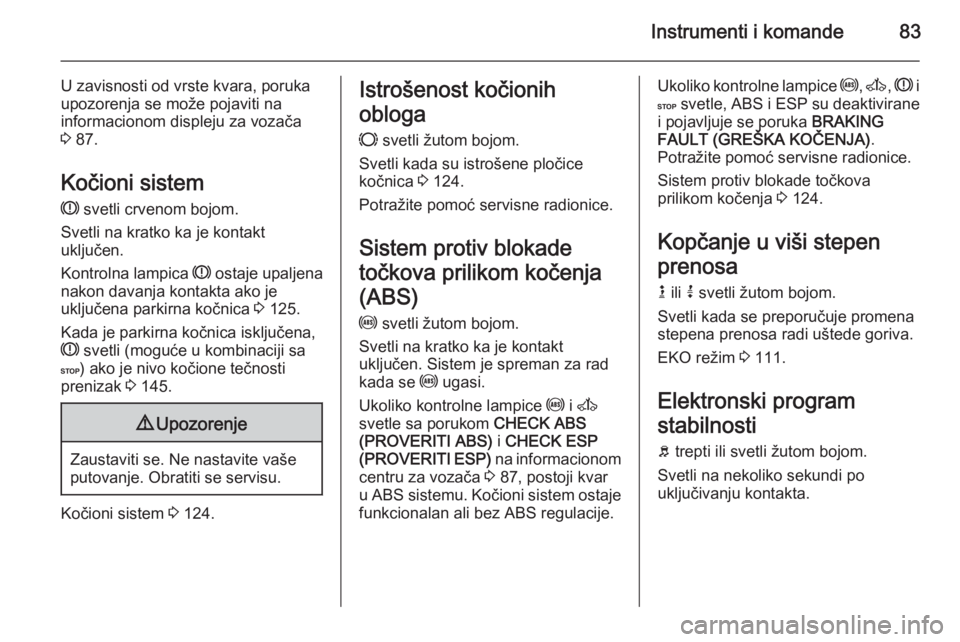

Instrumenti i komande83
U zavisnosti od vrste kvara, poruka
upozorenja se može pojaviti na
informacionom displeju za vozača
3 87.
Kočioni sistem R svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Kontrolna lampica R ostaje upaljena
nakon davanja kontakta ako je
uključena parkirna kočnica 3 125.
Kada je parkirna kočnica isključena,
R svetli (moguće u kombinaciji sa
C ) ako je nivo kočione tečnosti
prenizak 3 145.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Kočioni sistem 3 124.
Istrošenost kočionih
obloga F svetli žutom bojom.
Svetli kada su istrošene pločice
kočnica 3 124.
Potražite pomoć servisne radionice.
Sistem protiv blokade
točkova prilikom kočenja
(ABS)
u svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen. Sistem je spreman za rad
kada se u ugasi.
Ukoliko kontrolne lampice u i A
svetle sa porukom CHECK ABS
(PROVERITI ABS) i CHECK ESP
(PROVERITI ESP) na informacionom
centru za vozača 3 87, postoji kvar
u ABS sistemu. Kočioni sistem ostaje funkcionalan ali bez ABS regulacije.Ukoliko kontrolne lampice u, A , R i
C svetle, ABS i ESP su deaktivirane
i pojavljuje se poruka BRAKING
FAULT (GREŠKA KOČENJA) .
Potražite pomoć servisne radionice.
Sistem protiv blokade točkova
prilikom kočenja 3 124.
Kopčanje u viši stepen
prenosa k ili j svetli žutom bojom.
Svetli kada se preporučuje promena
stepena prenosa radi uštede goriva.
EKO režim 3 111.
Elektronski program
stabilnosti b trepti ili svetli žutom bojom.
Svetli na nekoliko sekundi po
uključivanju kontakta.

84Instrumenti i komande
Trepti tokom vožnje
Sistem interveniše. Snaga motora
može biti smanjena i vozilo može biti
automatski u blagoj meri kočen
3 127.
Svetli tokom vožnje
Sistem nije dostupan.
Može da svetli zajedno sa kontrolnom
lampicom A 3 82. Na
informacionom centru za vozača se takođe pojavljuje i odgovarajuća
poruka 3 87.
ESP® Plus
3 127, sistem kontrole
proklizavanja 3 126.
Elektronski program
stabilnosti je isključen
Ø
Ne koristi se.
ESP® Plus
3 127, sistem kontrole
proklizavanja 3 126.Temperatura rashladne
tečnosti motora
W svetli crvenom bojom.
Ako svetli za vreme rada motora
Ako W svetli (moguće u kombinaciji
sa kontrolnom lampicom C),
zaustavite vozilo i isključite motor.Pažnja
Temperatura rashladne tečnosti je suviše visoka.
Proveriti nivo rashladnog sredstva
3 142.
U slučaju dovoljne količine rashladne
tečnosti, obratiti se servisu.
Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela
8
Ne koristi se.
Filter za čestice dizela 3 82, 3 118.
Sistem nadzora pritiska u
pneumaticima
w svetli ili trepti.
Svetli Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Kontrolna lampica w svetli zajedno sa
C 3 82 i odgovarajuća poruka se
pojavljuje na Informacionom centru
za vozača kada se detektuje izbušeni
ili veoma ispumpani pneumatik.
Trepti Kvar u sistemu. Nakon odlaganja,kontrolna lampica stalno svetli.
Obratiti se servisu.
Kontrolna lampica w svetli zajedno sa
A 3 82 i pojavljuje se odgovarajuća
poruka na Informacionom centru za

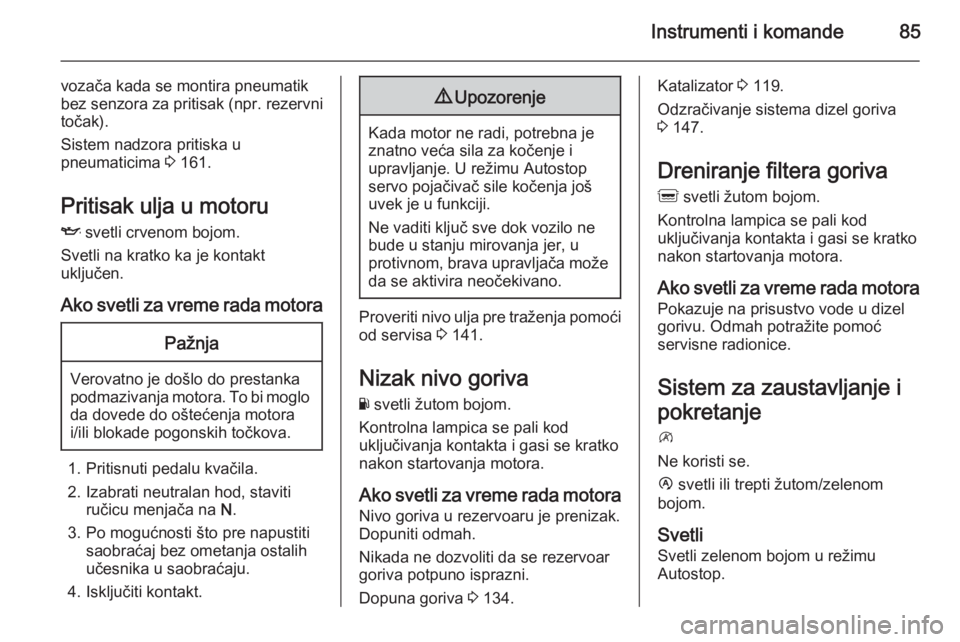

Instrumenti i komande85
vozača kada se montira pneumatikbez senzora za pritisak ( npr. rezervni
točak).
Sistem nadzora pritiska u
pneumaticima 3 161.
Pritisak ulja u motoru
I svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo
da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 141.
Nizak nivo goriva Y svetli žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Nivo goriva u rezervoaru je prenizak.
Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 134.
Katalizator 3 119.
Odzračivanje sistema dizel goriva 3 147.
Dreniranje filtera goriva
Q svetli žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Pokazuje na prisustvo vode u dizel
gorivu. Odmah potražite pomoć
servisne radionice.
Sistem za zaustavljanje i
pokretanje
\
Ne koristi se.
Ï svetli ili trepti žutom/zelenom
bojom.
Svetli
Svetli zelenom bojom u režimu Autostop.

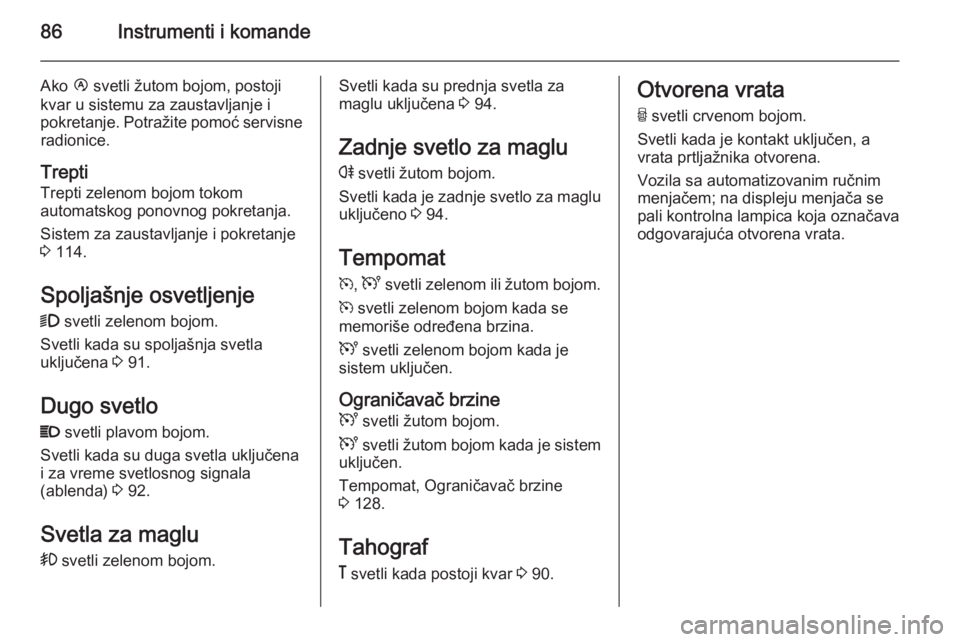

86Instrumenti i komande
Ako Ï svetli žutom bojom, postoji
kvar u sistemu za zaustavljanje i
pokretanje. Potražite pomoć servisne radionice.
Trepti
Trepti zelenom bojom tokom
automatskog ponovnog pokretanja.
Sistem za zaustavljanje i pokretanje
3 114.
Spoljašnje osvetljenje 9 svetli zelenom bojom.
Svetli kada su spoljašnja svetla
uključena 3 91.
Dugo svetlo P svetli plavom bojom.
Svetli kada su duga svetla uključena
i za vreme svetlosnog signala
(ablenda) 3 92.
Svetla za maglu > svetli zelenom bojom.Svetli kada su prednja svetla za
maglu uključena 3 94.
Zadnje svetlo za maglu r svetli žutom bojom.
Svetli kada je zadnje svetlo za maglu
uključeno 3 94.
Tempomat m , U svetli zelenom ili žutom bojom.
m svetli zelenom bojom kada se
memoriše određena brzina.
U svetli zelenom bojom kada je
sistem uključen.
Ograničavač brzine
U svetli žutom bojom.
U svetli žutom bojom kada je sistem
uključen.
Tempomat, Ograničavač brzine
3 128.
Tahograf
& svetli kada postoji kvar 3 90.Otvorena vrata
U svetli crvenom bojom.
Svetli kada je kontakt uključen, a
vrata prtljažnika otvorena.
Vozila sa automatizovanim ručnim
menjačem; na displeju menjača se
pali kontrolna lampica koja označava
odgovarajuća otvorena vrata.
