2015 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем231
4. Варіант 1:
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причіпіть ручку домкрата і після
правильного його вирівнювання обертайте ручку, доки колесо непочне звисати над землею.
Варіант 2:
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Закрутіть гайки.
8. Опустіть машину.

232Догляд за автомобілем
9. Встановіть ключ іпереконайтеся, що вінрозташований надійно. Гайкипотрібно затягувати навхрест.
Обертальний момент
затягування становить 110 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
болтів.
11. Покладіть у відповідні відділення замінене колесо
3 232, інструменти автомобіля
3 214 та перехідник ключа 3 67.
12. Перевірте тиск у встановленій шині, а також обертальний
момент закручування якомога
швидше.
Пошкоджену шину потрібно
замінити чи відремонтувати.Точка розташування лап
підйомної платформи
Положення заднього кронштейна
ліфтової платформи під днищем.
Положення переднього
кронштейна ліфтової платформи під днищем.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних

Догляд за автомобілем233
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.
Встановлення запасного колеса,
яке за розміром є меншим від інших коліс, або у поєднанні із зимовими
шинами може спричинити
порушення керованості
автомобіля. Замініть несправну
шину якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Заглиблення для запасного колеса не призначено для всіх дозволених
розмірів шин. Якщо ширина колеса,
яке потрібно зберігати в багажному
відділенні, більша за ширину
запасного, його потрібно закріпити
ременем або розсувною штангою
(залежно від типу колеса).
Зберігання закріпленого
ременем колеса в багажному
відділенні
Використовуйте ремінь із
комплекту інструментів.
Інструменти автомобіля 3 214.
■ Покладіть колесо на підлогу поруч із боковою стінкою
багажного відділення.
■ Розташуйте кінець з петлею ременя через передній отвір на
відповідній стороні.
■ Зачепіть гачок ременя за провушину та потягніть, доки
ремінь надійно не зафіксується в
отворі.

234Догляд за автомобілем
■ Протягніть ремінь через спиціколеса, як показано на малюнку.
■ Закріпіть гачок у задньому отворі.
■ Затягніть ремінь та зафіксуйте його в пряжці.
Зберігання й закріплення
колеса за допомогою розсувної штанги в ніші длязапасного колеса Використовуйте розсувну штангу з
комплекту інструментів.
Інструменти автомобіля 3 214.
■ Поверніть крильчату гайку проти
годинникової стрілки та зніміть
тимчасове запасне колесо.
■ Вийміть розсувну штангу з коробки й закріпіть її за
допомогою гвинта.
■ Покладіть пошкоджене колесо в нішу й закріпіть його, закрутившигайку за годинниковою стрілкою.
Кришку полика можна покласти на
колесо, яке виступає за краї.
Зніміть розсувну штангу, перш ніж
покласти запасне колесо в нішу,
після заміни чи ремонту
пошкодженого колеса.
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Покладіть пошкоджене колесо в
багажне відділення,
зафіксувавши його на місці за
допомогою ременя, або в нішу
для запасного колеса,
закріпивши його крильчатою
гайкою.
Тимчасове запасне колесо
Використання тимчасового
запасного колеса може вплинути на керованість. Оновіть або
відремонтуйте несправну шину
якомога швидше.

Догляд за автомобілем235
Можна встановлювати лише одне
тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасового
запасного колеса, дійсна лише для
розміру шин із комплектації
виробника.
Якщо на вашому автомобілі
проколеться задня шина під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню.
Ланцюги для шин 3 222.
Направляючі шини
Установіть направляючі шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
позначається символом
(наприклад, стрілкою) на боковій
частині.Нижче наведено інформацію
стосовно шин, установлених проти
напрямку обертання:
■ керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ На мокрій і вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
майнових збитків через вибух
акумулятора або до
пошкодження електричних
систем обох транспортних
засобів.

236Догляд за автомобілем9Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може спричинити ураження
чи травмування у випадку
безпосереднього контакту.
■ Бережіть акумулятор від дії вогню та іскор.
■ Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
■ Під час роботи з автомобільним акумулятором одягайте захисні
окуляри та захисний одяг.
■ Використовуйте додатковий акумулятор із такою ж напругою
(12 В). Його ємність (Ah) не
повинна значною мірою
відрізнятися від ємності
розрядженого акумулятора.
■ Використовуйте товсті дроти з ізольованими клемами й
поперечним перерізом
щонайменше 16 мм 2
(для дизельних двигунів - 25 мм 2
).
■ Не відключайте розряджений акумулятор від автомобіля.
■ Вимкніть усі непотрібні електроспоживачі.
■ Під час запуску через товсті дроти не нахиляйтеся над
акумулятором.
■ Уникайте контактів клем одного дроту з клемами іншого.
■ Під час запуску через товсті дроти автомобілі не повинні
контактувати.■ Застосуйте стоянкове гальмо, трансмісію в нейтральному
положенні, автоматичну
трансмісію в положенні P.
■ Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.
Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходудодаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.

Догляд за автомобілем237
3. Підключіть чорний дріт донегативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи
болта кріплення двигуна.
Установлюйте підключення на
максимальній відстані від
розрядженого акумулятора,
щонайменше за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
відбуватися не раніше, ніж
через 15 секунд з інтервалом в
1 хвилину.3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.
4. Увімкніть електроспоживачі (наприклад, фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування
автомобіля
Зніміть кришку внизу та опустіть
донизу.
Буксирна провушина зберігається
разом з інструментами для
автомобіля 3 214.

238Догляд за автомобілем

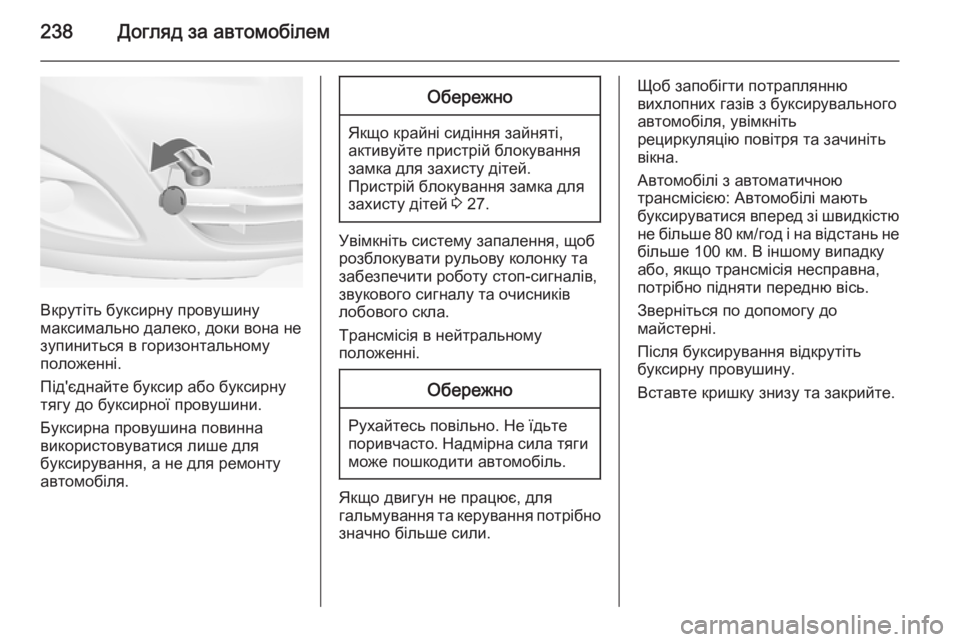

Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Під'єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Обережно
Якщо крайні сидіння зайняті,
активуйте пристрій блокування
замка для захисту дітей.
Пристрій блокування замка для захисту дітей 3 27.
Увімкніть систему запалення, щоб
розблокувати рульову колонку та
забезпечити роботу стоп-сигналів,
звукового сигналу та очисників
лобового скла.
Трансмісія в нейтральному
положенні.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб запобігти потраплянню
вихлопних газів з буксирувального
автомобіля, увімкніть
рециркуляцію повітря та зачиніть
вікна.
Автомобілі з автоматичною
трансмісією: Автомобілі мають
буксируватися вперед зі швидкістю
не більше 80 км/год і на відстань не більше 100 км. В іншому випадку
або, якщо трансмісія несправна,
потрібно підняти передню вісь.
Зверніться по допомогу до
майстерні.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку знизу та закрийте.
