Догляд за автомобілем199
2.Натисніть тримач лампи догори
та вийміть його з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи в рефлектор.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло
1. Поверніть кришку 2 проти
годинникової стрілки та зніміть
її.
2. Від’єднайте контакт від лампи.
3. Від'єднайте пружинний затискач, після чого поверніть
його назад.

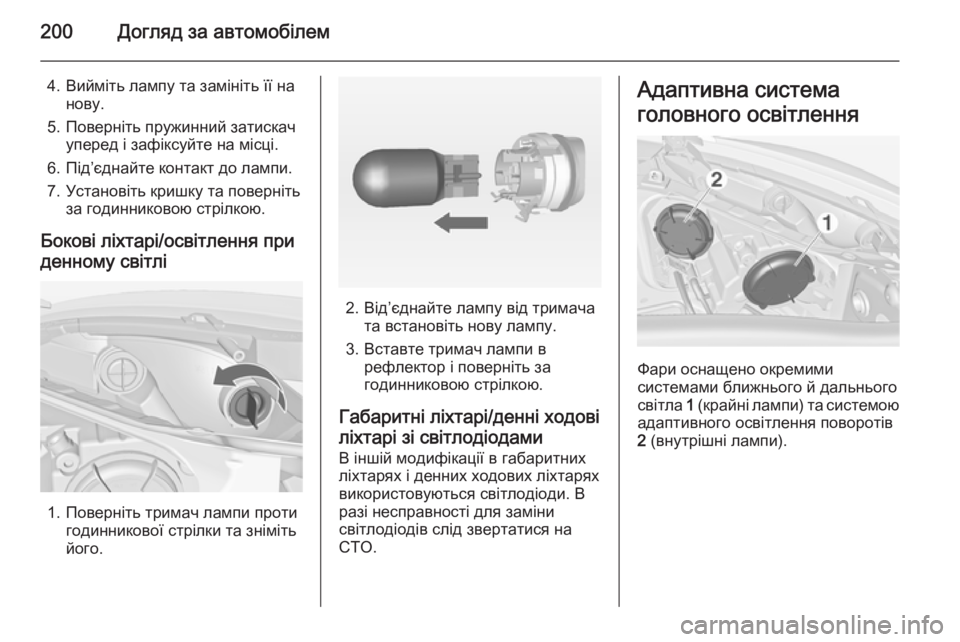

200Догляд за автомобілем
4. Вийміть лампу та замініть її нанову.
5. Поверніть пружинний затискач уперед і зафіксуйте на місці.
6. Під’єднайте контакт до лампи.
7. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі
1. Поверніть тримач лампи проти годинникової стрілки та зніміть
його.
2. Від’єднайте лампу від тримача та встановіть нову лампу.
3. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами В іншій модифікації в габаритнихліхтарях і денних ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Адаптивна система
головного освітлення
Фари оснащено окремими
системами ближнього й дальнього
світла 1 (крайні лампи) та системою
адаптивного освітлення поворотів
2 (внутрішні лампи).

Догляд за автомобілем201
Ближнє/дальнє світло
1. Поверніть кришку 1 проти
годинникової стрілки та зніміть
її.
2. Щоб відкрутити тримач лампи, повертайте його за
годинниковою стрілкою.
Вийміть тримач лампи з
рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
в рефлекторі та повернувши їх
проти годинникової стрілки.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі
1. Поверніть захисну кришку 2
проти годинникової стрілки та
зніміть її.

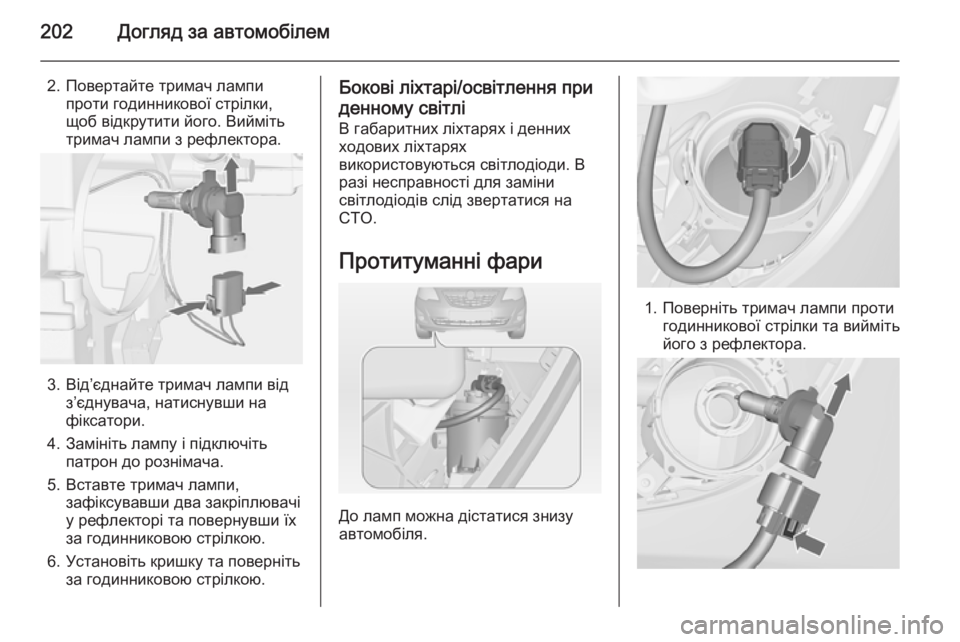

202Догляд за автомобілем
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач лампи від з’єднувача, натиснувши на
фіксатори.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти
годинникової стрілки та вийміть
його з рефлектора.

Догляд за автомобілем203
2. Від’єднайте тримач відз’єднувача, натиснувшизакріплювач.
3. Вийміть і замініть тримач разом
із лампою.
4. Підключіть штекерний з’єднувач.
5. Вставте тримач лампи в рефлектор.
6. Поверніть тримач лампи за годинниковою стрілкою та
зафіксуйте його на місці.
Передні ліхтарі повороту1. Поверніть тримач лампи проти годинникової стрілки та зніміть
його.
2. Поверніть лампу проти годинникової стрілки та вийміть
її з тримача.
3. Замініть лампу.
4. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
Задні ліхтарі
1. Відпустіть кришку та зніміть її.

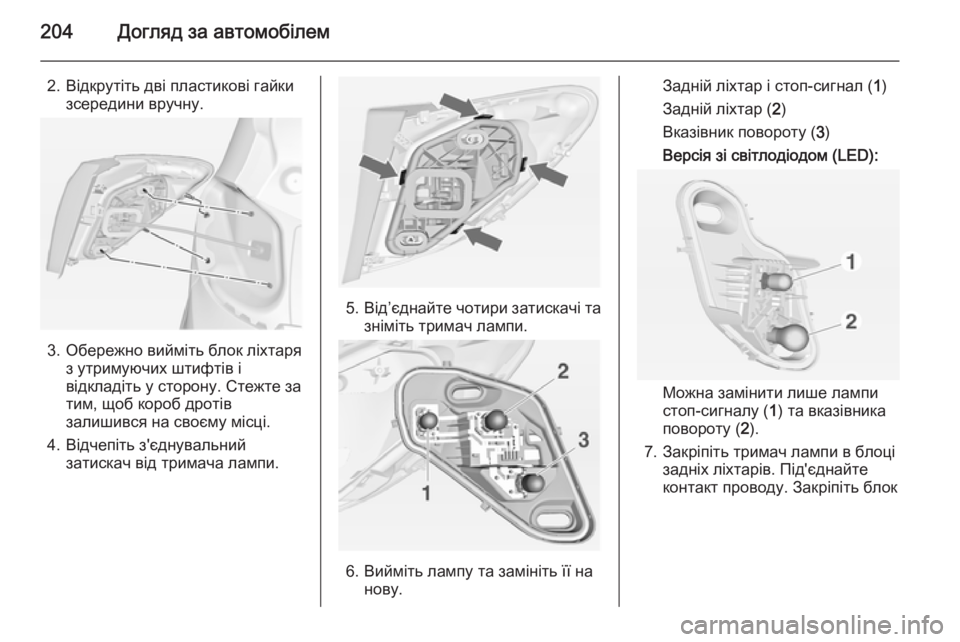

204Догляд за автомобілем
2. Відкрутіть дві пластикові гайкизсередини вручну.
3. Обережно вийміть блок ліхтаря з утримуючих штифтів і
відкладіть у сторону. Стежте за
тим, щоб короб дротів
залишився на своєму місці.
4. Відчепіть з'єднувальний затискач від тримача лампи.
5.Від’єднайте чотири затискачі та
зніміть тримач лампи.
6. Вийміть лампу та замініть її на нову.
Задній ліхтар і стоп-сигнал ( 1)
Задній ліхтар ( 2)
Вказівник повороту ( 3)
Версія зі світлодіодом (LED):
Можна замінити лише лампи
стоп-сигналу ( 1) та вказівника
повороту ( 2).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Під'єднайте
контакт проводу. Закріпіть блок

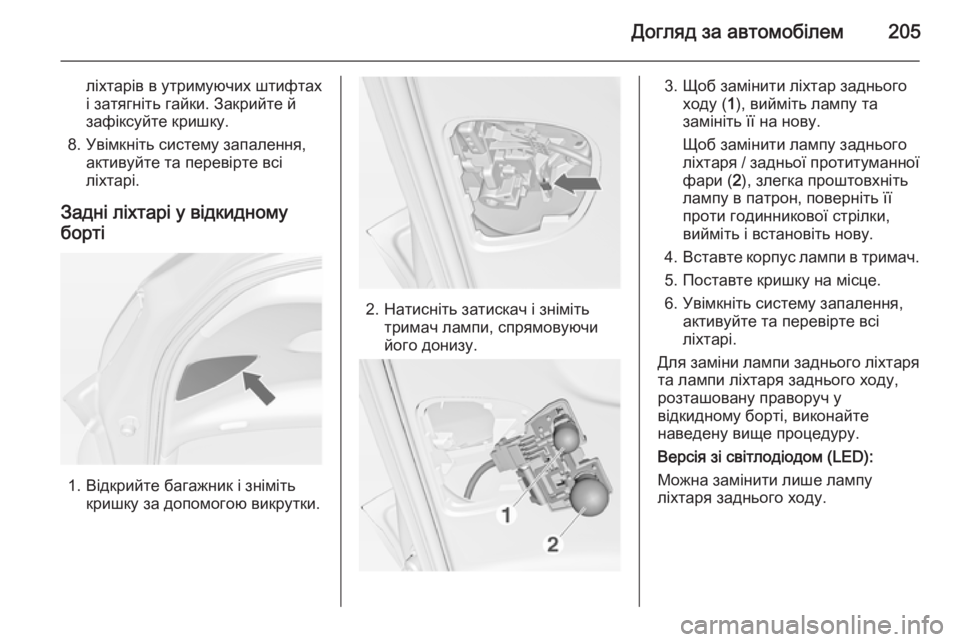

Догляд за автомобілем205
ліхтарів в утримуючих штифтах
і затягніть гайки. Закрийте й
зафіксуйте кришку.
8. Увімкніть систему запалення, активуйте та перевірте всі
ліхтарі.
Задні ліхтарі у відкидному
борті
1. Відкрийте багажник і зніміть кришку за допомогою викрутки.
2. Натисніть затискач і зніміть
тримач лампи, спрямовуючи
його донизу.
3. Щоб замінити ліхтар заднього ходу ( 1), вийміть лампу та
замініть її на нову.
Щоб замінити лампу заднього
ліхтаря / задньої протитуманної
фари ( 2), злегка проштовхніть
лампу в патрон, поверніть її
проти годинникової стрілки,
вийміть і встановіть нову.
4. Вставте корпус лампи в тримач.
5. Поставте кришку на місце.
6. Увімкніть систему запалення, активуйте та перевірте всі
ліхтарі.
Для заміни лампи заднього ліхтаря
та лампи ліхтаря заднього ходу,
розташовану праворуч у
відкидному борті, виконайте
наведену вище процедуру.
Версія зі світлодіодом (LED):
Можна замінити лише лампу
ліхтаря заднього ходу.

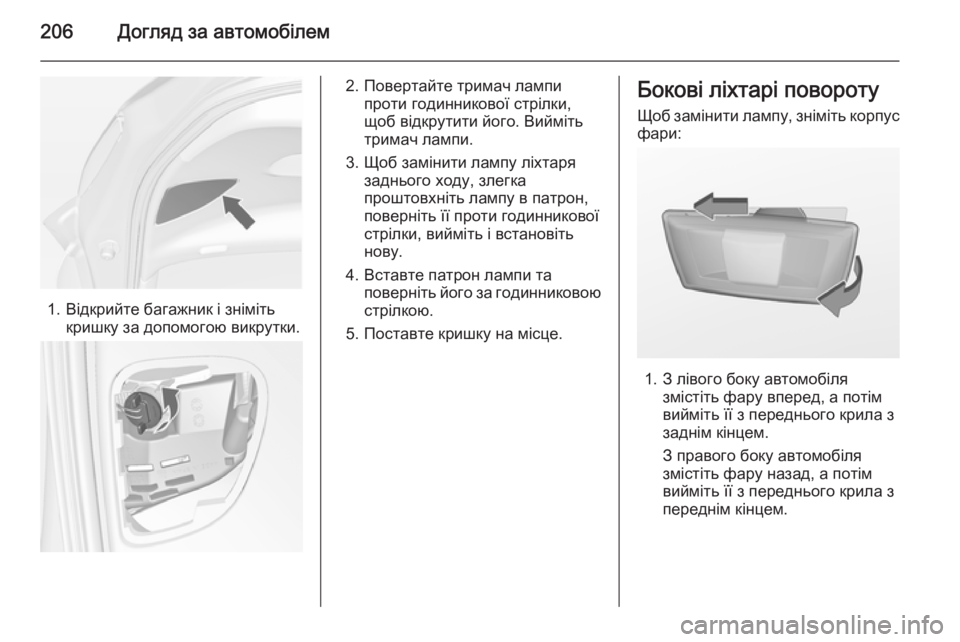

206Догляд за автомобілем
1. Відкрийте багажник і знімітькришку за допомогою викрутки.
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи.
3. Щоб замінити лампу ліхтаря заднього ходу, злегка
проштовхніть лампу в патрон,
поверніть її проти годинникової
стрілки, вийміть і встановіть
нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Поставте кришку на місце.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. З лівого боку автомобіля змістіть фару вперед, а потім
вийміть її з переднього крила з
заднім кінцем.
З правого боку автомобіля змістіть фару назад, а потім
вийміть її з переднього крила з переднім кінцем.
