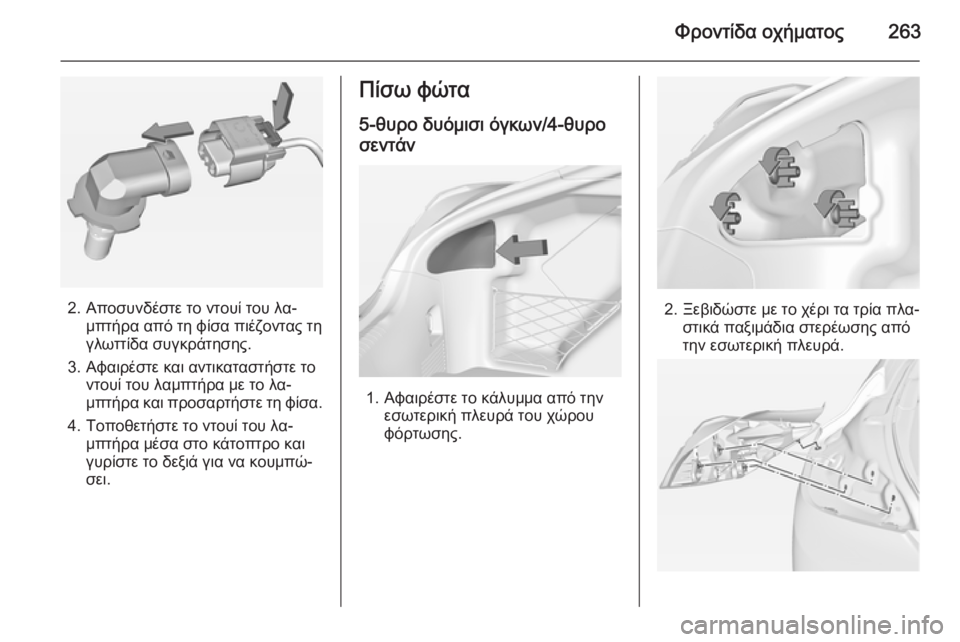

Φροντίδα οχήματος263
2. Αποσυνδέστε το ντουί του λα‐μπτήρα από τη φίσα πιέζοντας τηγλωττίδα συγκράτησης.
3. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το λα‐
μπτήρα και προσαρτήστε τη φίσα.
4. Τοποθετήστε το ντουί του λα‐ μπτήρα μέσα στο κάτοπτρο και
γυρίστε το δεξιά για να κουμπώ‐
σει.
Πίσω φώτα
5-θυρο δυόμισι όγκων/4-θυρο
σεντάν
1. Αφαιρέστε το κάλυμμα από την εσωτερική πλευρά του χώρου
φόρτωσης.
2. Ξεβιδώστε με το χέρι τα τρία πλα‐ στικά παξιμάδια στερέωσης από
την εσωτερική πλευρά.

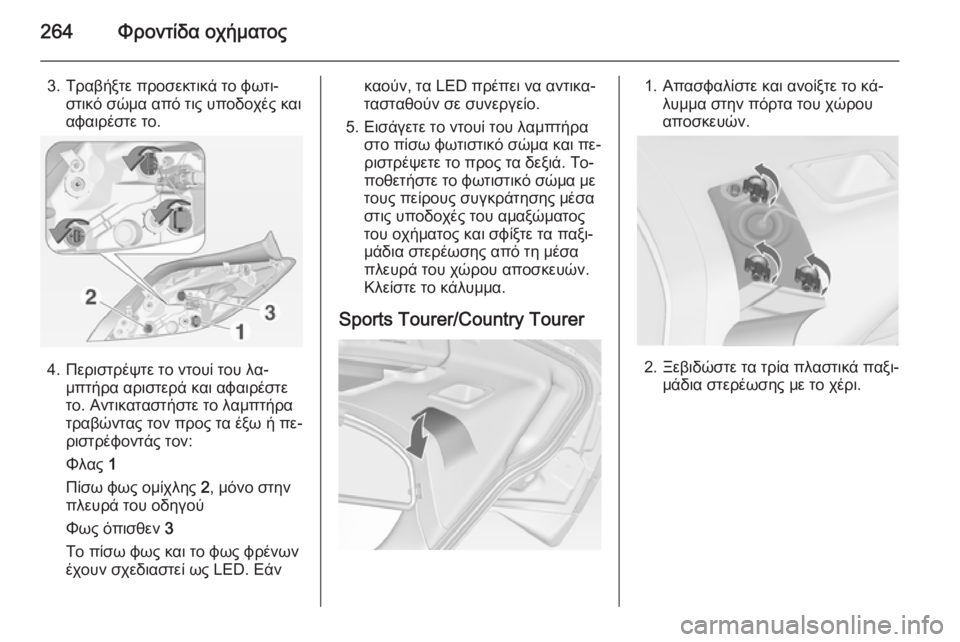

264Φροντίδα οχήματος
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το.
4. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε
το. Αντικαταστήστε το λαμπτήρα
τραβώντας τον προς τα έξω ή πε‐
ριστρέφοντάς τον:
Φλας 1
Πίσω φως ομίχλης 2, μόνο στην
πλευρά του οδηγού
Φως όπισθεν 3
Το πίσω φως και το φως φρένων
έχουν σχεδιαστεί ως LED. Εάν
καούν, τα LED πρέπει να αντικα‐
τασταθούν σε συνεργείο.
5. Εισάγετε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα και πε‐
ριστρέψετε το προς τα δεξιά. Το‐
ποθετήστε το φωτιστικό σώμα με
τους πείρους συγκράτησης μέσα
στις υποδοχές του αμαξώματος
του οχήματος και σφίξτε τα παξι‐ μάδια στερέωσης από τη μέσα
πλευρά του χώρου αποσκευών.
Κλείστε το κάλυμμα.
Sports Tourer/Country Tourer1. Απασφαλίστε και ανοίξτε το κά‐ λυμμα στην πόρτα του χώρου
αποσκευών.
2. Ξεβιδώστε τα τρία πλαστικά παξι‐ μάδια στερέωσης με το χέρι.

Φροντίδα οχήματος265
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το.
4. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε
το. Αντικαταστήστε το λαμπτήρα
τραβώντας τον προς τα έξω:
Φως όπισθεν 1
Φλας 2
Το πίσω φως, το φως φρένων και
το πίσω φως ομίχλης έχουν σχε‐
διαστεί ως LED. Εάν καούν, τα
LED πρέπει να αντικατασταθούν
σε συνεργείο.
5. Εισάγετε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα και πε‐
ριστρέψετε το προς τα δεξιά. Το‐
ποθετήστε το φωτιστικό σώμα με
τους πείρους συγκράτησης μέσα
στις υποδοχές της πόρτας χώρου
αποσκευών και σφίξτε τα παξιμά‐
δια στερέωσης από τη μέσα
πλευρά της πόρτας χώρου απο‐
σκευών. Κλείστε το κάλυμμα.
Πρόσθετα πίσω φώτα στο πλαίσιο της πόρτας χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών.
2. Απασφαλίστε το κάλυμμα στοπλαϊνό διακοσμητικό πλαίσιο και
αφαιρέστε το.

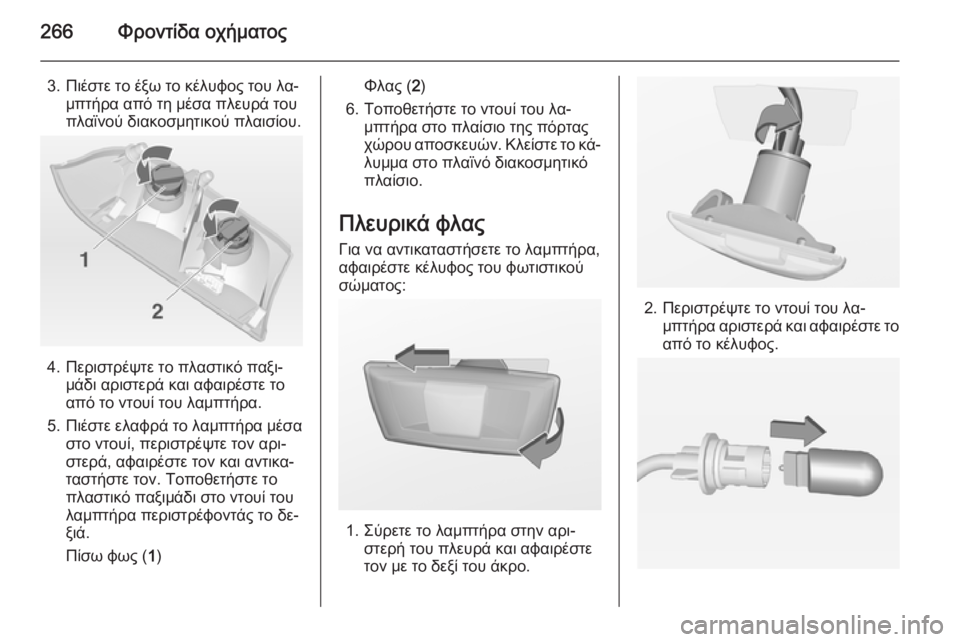

266Φροντίδα οχήματος
3. Πιέστε το έξω το κέλυφος του λα‐μπτήρα από τη μέσα πλευρά του
πλαϊνού διακοσμητικού πλαισίου.
4. Περιστρέψτε το πλαστικό παξι‐ μάδι αριστερά και αφαιρέστε το
από το ντουί του λαμπτήρα.
5. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον. Τοποθετήστε το
πλαστικό παξιμάδι στο ντουί του
λαμπτήρα περιστρέφοντάς το δε‐
ξιά.
Πίσω φως ( 1)
Φλας ( 2)
6. Τοποθετήστε το ντουί του λα‐ μπτήρα στο πλαίσιο της πόρτας
χώρου αποσκευών. Κλείστε το κά‐
λυμμα στο πλαϊνό διακοσμητικό
πλαίσιο.
Πλευρικά φλας Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.

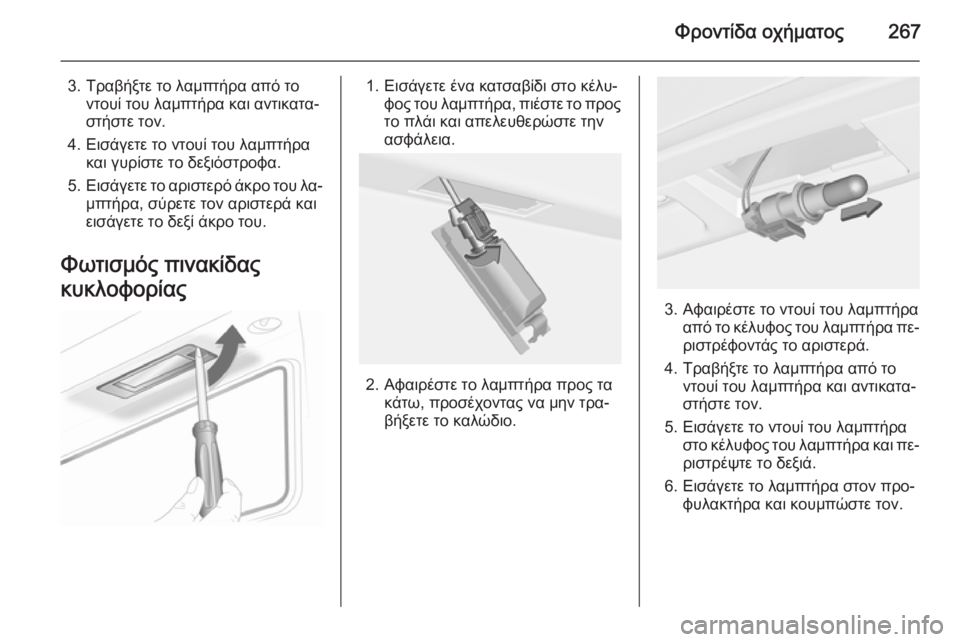

Φροντίδα οχήματος267
3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας
κυκλοφορίας1. Εισάγετε ένα κατσαβίδι στο κέλυ‐ φος του λαμπτήρα, πιέστε το προς
το πλάι και απελευθερώστε την
ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.

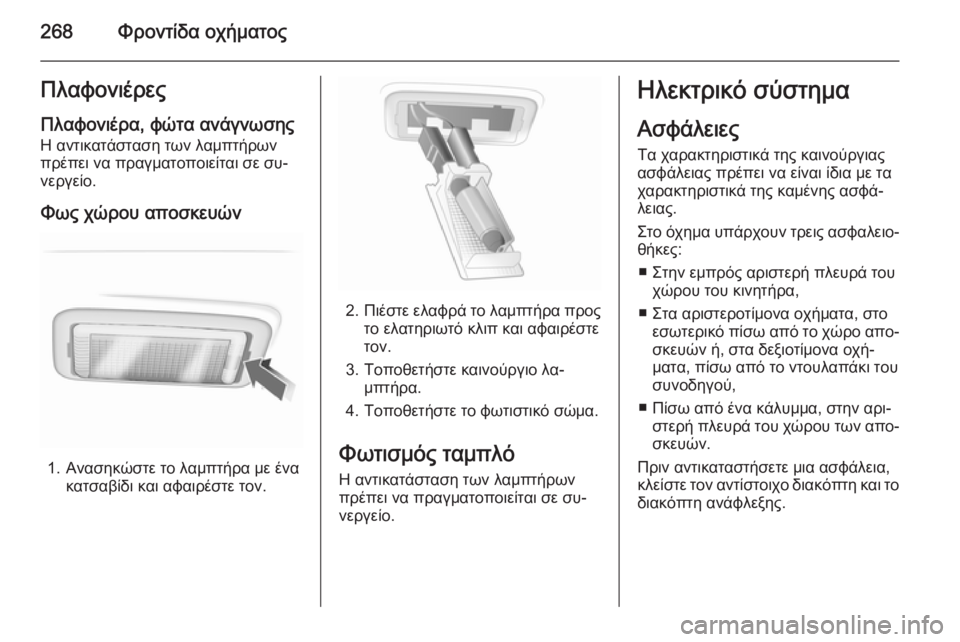

268Φροντίδα οχήματοςΠλαφονιέρες
Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
1. Ανασηκώστε το λαμπτήρα με ένα κατσαβίδι και αφαιρέστε τον.
2.Πιέστε ελαφρά το λαμπτήρα προς
το ελατηριωτό κλιπ και αφαιρέστε
τον.
3. Τοποθετήστε καινούργιο λα‐ μπτήρα.
4. Τοποθετήστε το φωτιστικό σώμα.
Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα,
■ Στα αριστεροτίμονα οχήματα, στο εσωτερικό πίσω από το χώρο απο‐σκευών ή, στα δεξιοτίμονα οχή‐ματα, πίσω από το ντουλαπάκι του
συνοδηγού,
■ Πίσω από ένα κάλυμμα, στην αρι‐ στερή πλευρά του χώρου των απο‐
σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.

Φροντίδα οχήματος269

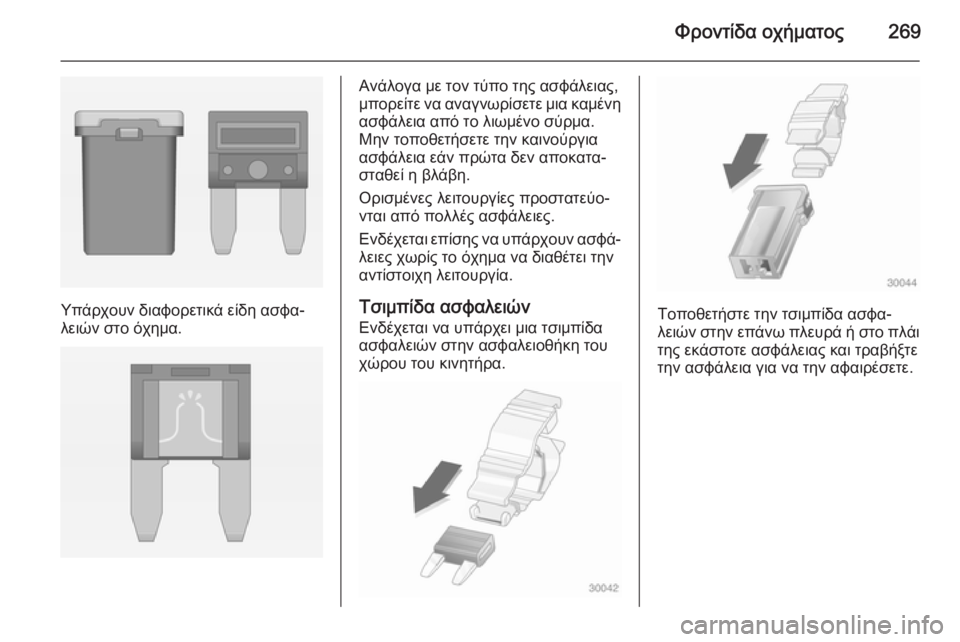

Υπάρχουν διαφορετικά είδη ασφα‐
λειών στο όχημα.
Ανάλογα με τον τύπο της ασφάλειας,
μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα.
Μην τοποθετήσετε την καινούργια
ασφάλεια εάν πρώτα δεν αποκατα‐
σταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.

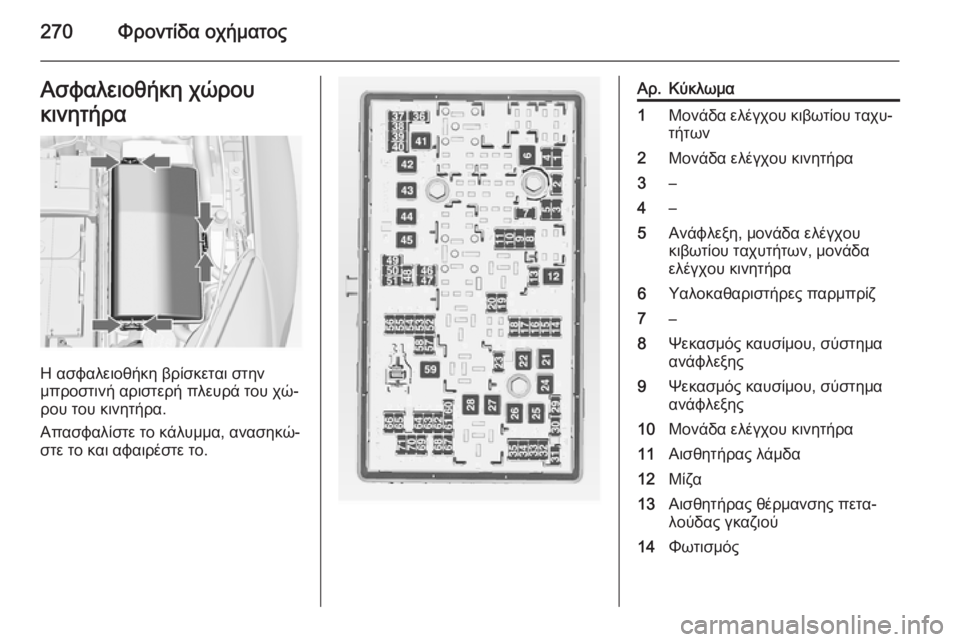

270Φροντίδα οχήματοςΑσφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Αρ.Κύκλωμα1Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων2Μονάδα ελέγχου κινητήρα3–4–5Ανάφλεξη, μονάδα ελέγχου
κιβωτίου ταχυτήτων, μονάδα
ελέγχου κινητήρα6Υαλοκαθαριστήρες παρμπρίζ7–8Ψεκασμός καυσίμου, σύστημα
ανάφλεξης9Ψεκασμός καυσίμου, σύστημα
ανάφλεξης10Μονάδα ελέγχου κινητήρα11Αισθητήρας λάμδα12Μίζα13Αισθητήρας θέρμανσης πετα‐
λούδας γκαζιού14Φωτισμός
