2015 OPEL CORSA Instruksjonsbok

Oppbevaring og transport63
Noter og ta vare på innstillingene for
hjulfordypningene og dreiespaken på
pedalarmfordypningen for hver enkelt sykkel. Riktig forhåndsinnstilling gjørdet enklere å sette på syklene igjen.
Les dette
For økt synlighet anbefales det å
feste et varselskilt på den bakerste
sykkelen.
Fjerne en sykkel fra
sykkelstativet bak
Løsne stroppfestene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Skyve inn sykkelstativet bak
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Sett på stroppfestet, og trekk det
hardt ned så langt det går.

64Oppbevaring og transport
Trykk på utløserspaken, og skyv inn
hjulfordypningene helt til de stopper.
Frigjør låsearmen på den diagonale
støtten, og fell ned begge pedalarm‐
fordypningene.
9 Advarsel
Fare for å bli klemt.
Drei den første høyre klemspaken ( 1)
forover, deretter den venstre klems‐
paken ( 2), helt til de kan festes i for‐
dypningene.
Trykk klemspaken ned, og trekk
begge lampefestene ut av fordypnin‐
gene.
Fell inn lyktefestene på baksiden av
baklysene.
Sett først den fremre baklykten ( 1),
deretter den bakre baklykten ( 2) i ut‐
sparingen, og trykk ned så langt det går. Trykk ledningene helt inn i alle føringene for å hindre skade.
Åpne bakluken.

Oppbevaring og transport65
Trykk frigjøringshendelen oppover,
og hold den der. Løft utstyret litt, og
trykk det inn i støtfangeren til det fe‐
stes.
Utløserspaken må gå tilbake til den
opprinnelige stillingen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Utvidelse av bagasjerommet
Bakseteryggene kan låses i to posi‐
sjoner. Ved transport av store ting lå‐
ses i loddrett posisjon.
Delt seterygg
Trekk i utløserhåndtaket på den ak‐
tuelle siden, trekk seteryggen frem til
loddrett stilling og lås den.
Seterygg som hel enhet
Trekk i utløserhåndtaket på begge si‐
der, trekk seteryggen frem til loddrett
stilling og lås den.
Når setet låses opp, blir et rødt merke synlig like ved utløserspaken. Sete‐
ryggen er riktig låst hvis de røde mer‐
kene på begge sider av frigjørings‐
spaken ikke lenger er synlige.
Felle ned bakseteryggene
Ta av bagasjeromsdekselet om nød‐
vendig.
Skyv hodestøttene ned ved å trykke
inn mothaken.
Før sikkerhetsbeltene gjennom side‐
støttene for å beskytte dem mot ska‐
der. Trekk ut sikkerhetsbeltene sam‐
tidig når du feller ned seteryggen.

66Oppbevaring og transport
Delt seterygg
Trekk i utløserhåndtaket på den ak‐ tuelle siden og fell den ned på sete‐
puten.
Seterygg som hel enhet
Trekk i utløserhåndtaket på den
begge sider og fell den ned på sete‐
puten.
Hvis bilen skal lastes via en bakdør,
tar du sikkerhetsbeltet ut av føringen
på seteryggen og setter låseplaten
inn i utsparingen som vist på bildet.
For å felle opp løfter du seteryggen og
fører den til oppreist stilling til du hører at den smekker i lås.
Kontroller at sikkerhetsbeltene på deytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggen er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader
på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og slippe det.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.

Oppbevaring og transport67
Demontere
Løsne holdestroppene fra bakluka.
Løft dekselets bakre del og skyv det
opp foran.
Ta av dekselet.
Oppbevaring
Når bagasjerommet er fullastet, lag‐
res bagasjeromsdekselet i baksetet eller fjernes fra bilen.
Feste beltet
Før dekselet inn i sideføringene og
fell ned. Fest holdestroppene til bak‐
luka.
Bakre oppbevaringsrom‐
deksel
Bakre gulvdeksel
Løft opp bakre gulvdeksel for å få til‐
gang til nødutstyret for havari.
Verktøy 3 192.
I modeller med dekkreparasjonssett
på høyre side i bagasjerommet kan
reservehjulsbrønnen brukes som
ekstra lagringsrom. Dekkrepara‐ sjonssett 3 200.
Dobbelt bagasjeromsgulv
Det doble gulvet kan settes inn i ba‐
gasjerommet på to måter:
■ like over dekselet til reservehjuls‐ brønnen eller gulvdekselet
■ eller i det øvre åpningene i baga‐ sjerommet
Ta ut bagasjeromsgulvet med utspa‐
ringen og trekk det bakover.
Sett inn gulvet ved å trykke det for‐
over i det aktuelle sporet og senke det.
Når bagasjeromsgulvet monteres i
den øvre posisjonen, kan rommet
mellom bagasjeromsgulvet og dekse‐ let til reservehjulsbrønnen brukes
som oppbevaringsrom.

68Oppbevaring og transport
I denne posisjonen oppnås et nesten
helt flatt lastegulv når bakseteryg‐ gene felles frem.
Det doble bagasjeromsgulvet kan
maksimalt belastes med 100 kg. Når det ligger nede, tåler det doble baga‐
sjeromsgulvet maksimal belastning.
Tips9 Advarsel
Av sikkerhetsgrunner bør du opp‐
bevare alle deler der de hører
hjemme i bagasjerommet, alltid
kjøre med lukket gulvdeksel og,
om mulig, med bakseteryggene
slått opp.
Ellers kan passasjerer og fører
kan skades av gjenstander som
slynges ut ved hard oppbremsing, plutselig retningsendring eller en
ulykke.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐
restropper eller bagasjenett.
Varseltrekant
Varseltrekanten er plassert i bagasje‐
rommet under bakluken.

Oppbevaring og transport69Førstehjelpsutstyr
Oppbevar førstehjelpsutstyret i rom‐
met i venstre sidevegg i bagasjerom‐
met.
Rommet åpnes ved å løsne dekselet
og åpne.
Takstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐ stativet og ta det av når det ikke er i
bruk.Montering på modell uten soltakTrykk ned dekslene som skjuler tak‐
stativfestene, og skyv dem bakover
med en nøkkel for ventilhetter
3 192.Montering på modell med soltak
Løsne dekslene som skjuler taksta‐
tivfestene ved å skyve glidestykkene
i pilretningen, og ta dem av oppover.
Takstativfestene lukkes ved først å
sette inn dekslene foran og feste gli‐ destykkene bak.
Fest takstativet på punktene som
passer, se anvisningene som følger
med takstativet.

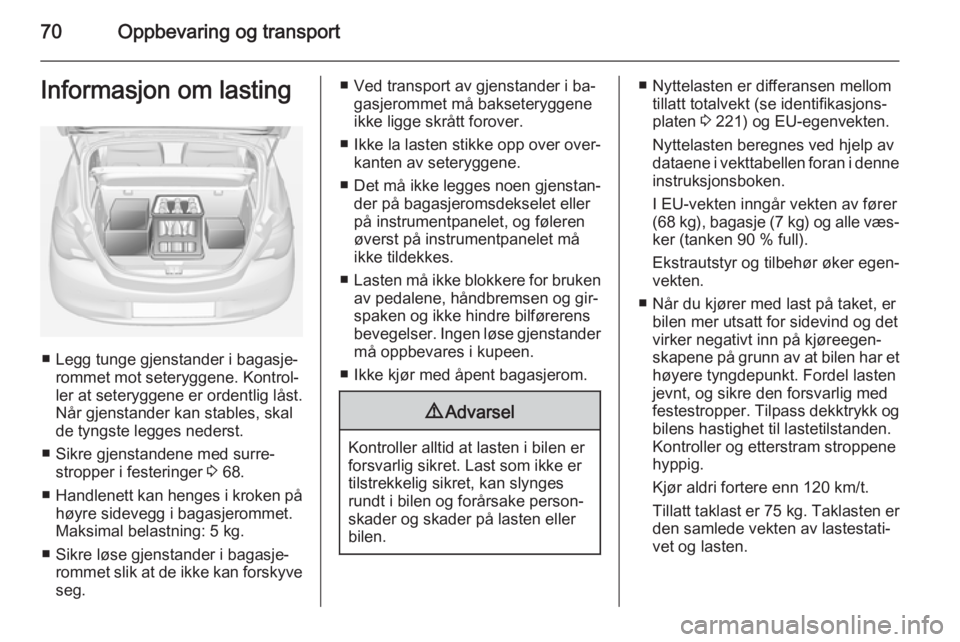

70Oppbevaring og transportInformasjon om lasting
■ Legg tunge gjenstander i bagasje‐rommet mot seteryggene. Kontrol‐
ler at seteryggene er ordentlig låst.
Når gjenstander kan stables, skal
de tyngste legges nederst.
■ Sikre gjenstandene med surre‐ stropper i festeringer 3 68.
■ Handlenett kan henges i kroken på
høyre sidevegg i bagasjerommet.
Maksimal belastning: 5 kg.
■ Sikre løse gjenstander i bagasje‐ rommet slik at de ikke kan forskyve
seg.
■ Ved transport av gjenstander i ba‐ gasjerommet må bakseteryggene
ikke ligge skrått forover.
■ Ikke la lasten stikke opp over over‐ kanten av seteryggene.
■ Det må ikke legges noen gjenstan‐ der på bagasjeromsdekselet eller
på instrumentpanelet, og føleren
øverst på instrumentpanelet må ikke tildekkes.
■ Lasten må ikke blokkere for bruken
av pedalene, håndbremsen og gir‐
spaken og ikke hindre bilførerens
bevegelser. Ingen løse gjenstander
må oppbevares i kupeen.
■ Ikke kjør med åpent bagasjerom.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 221) og EU-egenvekten.
Nyttelasten beregnes ved hjelp av dataene i vekttabellen foran i denne
instruksjonsboken.
I EU-vekten inngår vekten av fører
( 68 kg), bagasje (7 kg) og alle væs‐
ker (tanken 90 % full).
Ekstrautstyr og tilbehør øker egen‐ vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
virker negativt inn på kjøreegen‐
skapene på grunn av at bilen har et
høyere tyngdepunkt. Fordel lasten
jevnt, og sikre den forsvarlig med
festestropper. Tilpass dekktrykk og bilens hastighet til lastetilstanden.
Kontroller og etterstram stroppene
hyppig.
Kjør aldri fortere enn 120 km/t.
Tillatt taklast er 75 kg. Taklasten er
den samlede vekten av lastestati‐
vet og lasten.
