2015 OPEL CORSA Instruksjonsbok

Oppbevaring og transport55

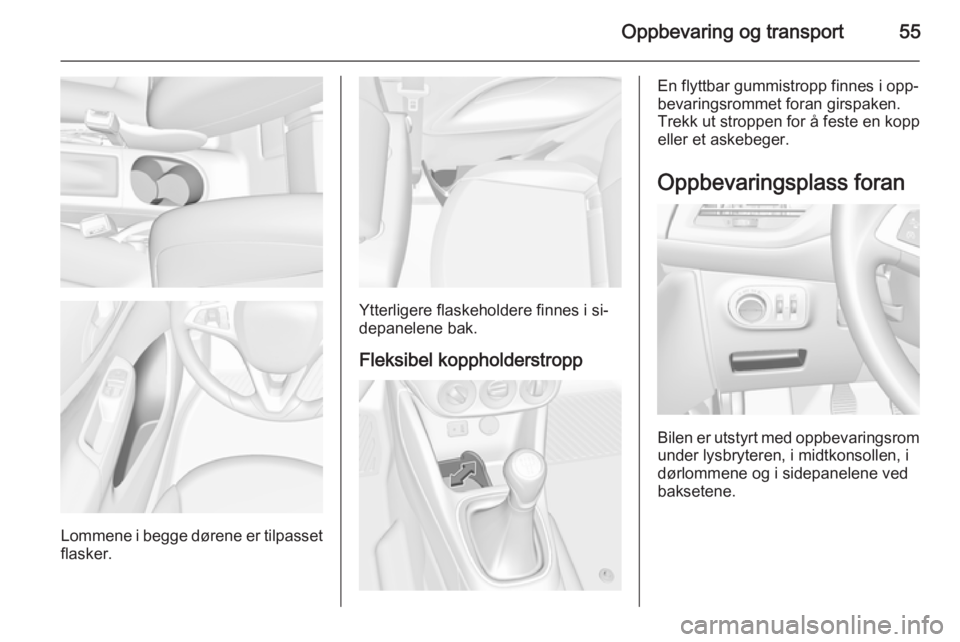

Lommene i begge dørene er tilpasset
flasker.
Ytterligere flaskeholdere finnes i si‐
depanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i opp‐
bevaringsrommet foran girspaken.
Trekk ut stroppen for å feste en kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen, i
dørlommene og i sidepanelene ved
baksetene.

56Oppbevaring og transportOppbevaringsskuff under
setet
Løft i den forsenkede kanten og trekk ut. Maksimal belastning: 1,5 kg. Lukk
ved å trykke inn og feste.
Sykkelstativ bak
Med denne løsningen (Flex-Fix-sy‐
stem) kan sykler festes på et stativ
som er integrert i bilgulvet og som
trekkes ut. Det er ikke tillatt å trans‐
portere andre gjenstander på sykkel‐ stativet.
Maksimumslasten på det bakre syk‐
kelstativet er 40 kg. Maksimumsla‐
sten per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,2 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, kan det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke plasseres noen gjenstan‐
der på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i forlengel‐
sessonen for tilhengerfestet. De
kan bli skadet.

Oppbevaring og transport57
Trekk utløserspaken opp. Systemet
utløses og kjøres raskt ut av støtfang‐ eren.
Trekk sykkelstativet ut til du hører at
det låses.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Montere baklysene
Ta først det bakre ( 1), deretter den
fremre ( 2) baklyset ut av fordypnin‐
gene.
Åpne festet til lykten på baksiden av
baklykten helt til det går i inngrep.

58Oppbevaring og transport

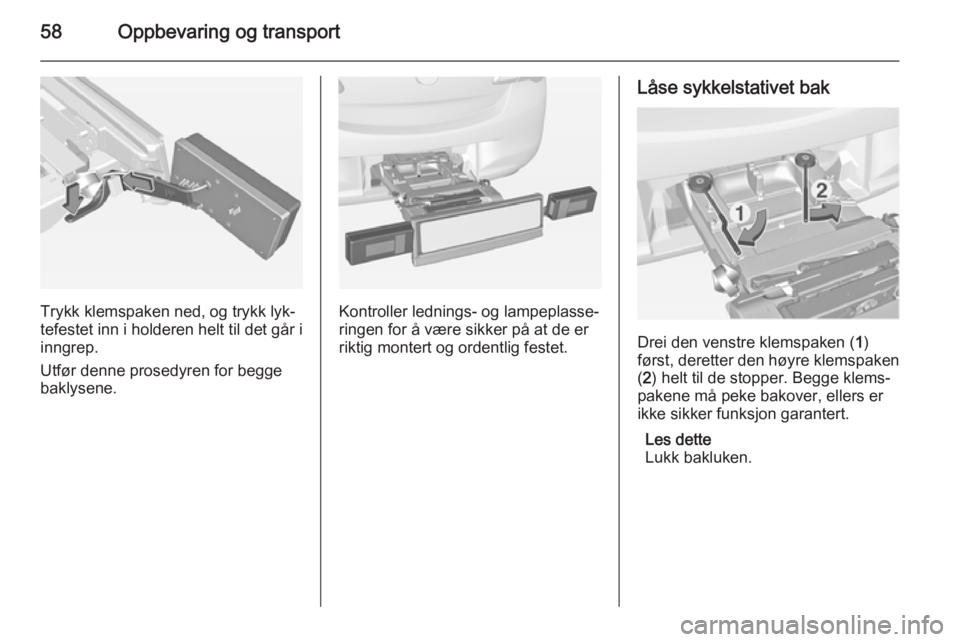

Trykk klemspaken ned, og trykk lyk‐
tefestet inn i holderen helt til det går i inngrep.
Utfør denne prosedyren for begge
baklysene.Kontroller lednings- og lampeplasse‐
ringen for å være sikker på at de er
riktig montert og ordentlig festet.
Låse sykkelstativet bak
Drei den venstre klemspaken ( 1)
først, deretter den høyre klemspaken ( 2 ) helt til de stopper. Begge klems‐
pakene må peke bakover, ellers er
ikke sikker funksjon garantert.
Les dette
Lukk bakluken.

Oppbevaring og transport59
Felle ut pedalarmfordypningene
Fell opp én av eller begge pedalarm‐
fordypningene helt til den diagonale
støtten går i inngrep.
Ta pedalarmfestene ut av pedalarm‐
fordypningene.
Tilpasse sykkelstativet bak til en
sykkel
Trykk på utløserspaken, og ta ut hjul‐fordypningene.

60Oppbevaring og transport
Trykk utløserspaken på stroppfestet,
og fjern stroppfestet.
Forberede sykkelen for
transport på stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på den venstre pedalarmen må
stå vannrett.
Forhjulet til den forreste sykkelen må
vende mot venstre.
Forhjulet til den bakerste sykkelen må vende mot høyre.
Feste en sykkel på
sykkelstativet bak
Tilpass den justerbare pedalarmen‐
heten til fremspringet på pedalarmen.
Hvis sykkelen har rette pedalarmer,
skrus pedalarmenheten helt ut
(pos. 5).

Oppbevaring og transport61
Hvis sykkelen har buede pedalarmer,
skrus pedalarmenheten helt inn
(pos. 1).
Sett sykkelen på stativet. Pedalarmen
må plasseres i åpningen på pedal‐
armfordypningen som vist på bildet.Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades un‐
der transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.

62Oppbevaring og transport
Plasser hjulutsparingene slik at syk‐kelen står omtrent vannrett. I denne
posisjonen skal avstanden mellom
pedalene og bakluken være minst
5 cm.
Begge sykkeldekkene må befinne
seg i hjulfordypningene.Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmfordyp‐
ningen.
Hvis de to syklene hindrer hverandre,
kan syklenes plassering i forhold til
hverandre tilpasses ved å justere hjulfordypningene og dreiespaken på
pedalarmfordypningen helt til syklene ikke lenger berører hverandre. Kon‐
troller at det er tilstrekkelig klaring til
bilen.Stram festeskruen for pedallager‐
festet for hånd til maksimumspunktet.
Fest begge sykkelhjulfordypningene
med stroppfester.
Kontroller at sykkelen er ordentlig fes‐
tet.
Merk
Pass på at avstanden mellom syk‐ kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
