2015 OPEL CORSA Инструкция по эксплуатации (in Russian)

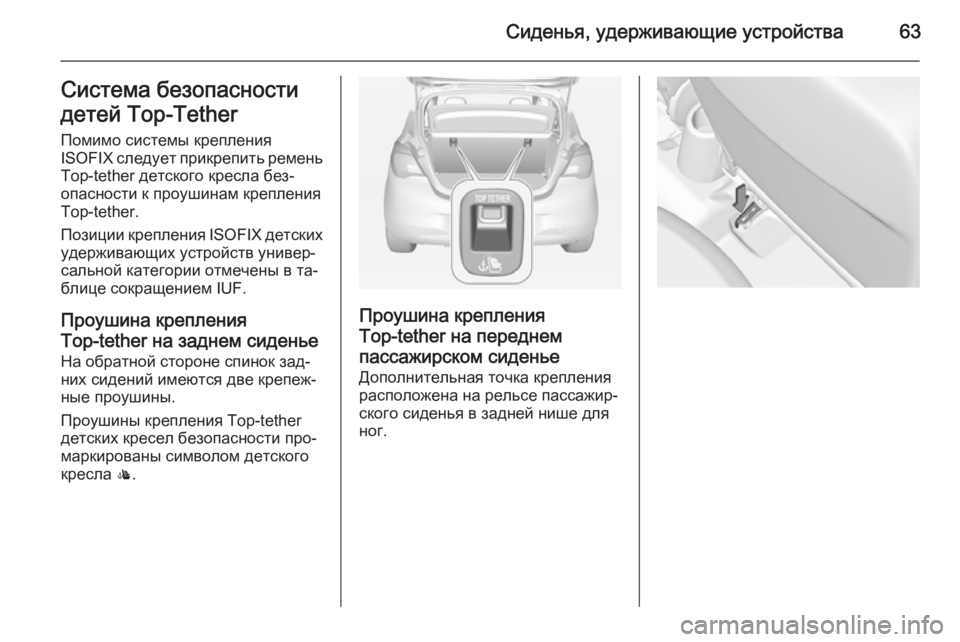

Сиденья, удерживающие устройства63Система безопасностидетей Top-Tether Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления
Top-tether.
Позиции крепления ISOFIX детских
удерживающих устройств универ‐
сальной категории отмечены в та‐
блице сокращением IUF.
Проушина крепления Top-tether на заднем сиденье На обратной стороне спинок зад‐
них сидений имеются две крепеж‐
ные проушины.
Проушины крепления Top-tether
детских кресел безопасности про‐
маркированы символом детского
кресла :.
Проушина крепления
Top-tether на переднем
пассажирском сиденье Дополнительная точка крепления
расположена на рельсе пассажир‐
ского сиденья в задней нише для
ног.

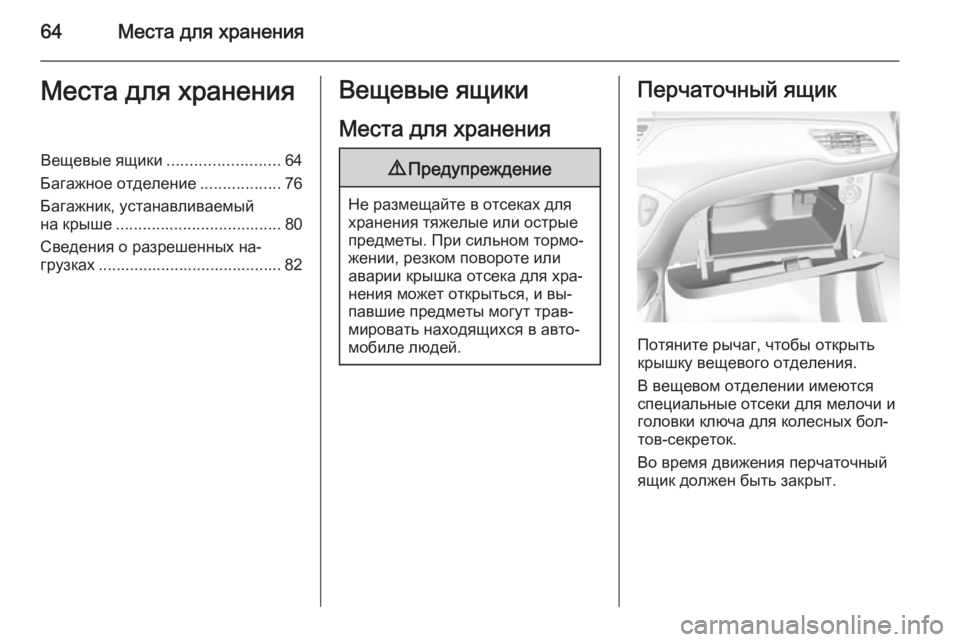

64Места для храненияМеста для храненияВещевые ящики.........................64
Багажное отделение ..................76
Багажник, устанавливаемый
на крыше ..................................... 80
Сведения о разрешенных на‐
грузках ......................................... 82Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
Потяните рычаг, чтобы открыть
крышку вещевого отделения.
В вещевом отделении имеются специальные отсеки для мелочи и
головки ключа для колесных бол‐
тов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.

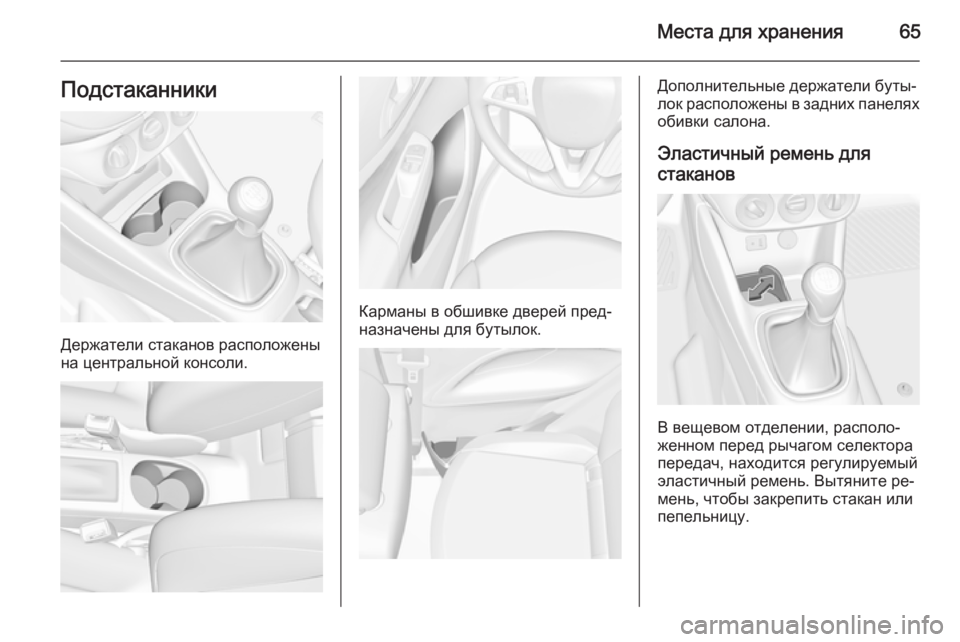

Места для хранения65Подстаканники
Держатели стаканов расположены
на центральной консоли.
Карманы в обшивке дверей пред‐
назначены для бутылок.
Дополнительные держатели буты‐
лок расположены в задних панелях
обивки салона.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора
передач, находится регулируемый
эластичный ремень. Вытяните ре‐ мень, чтобы закрепить стакан илипепельницу.

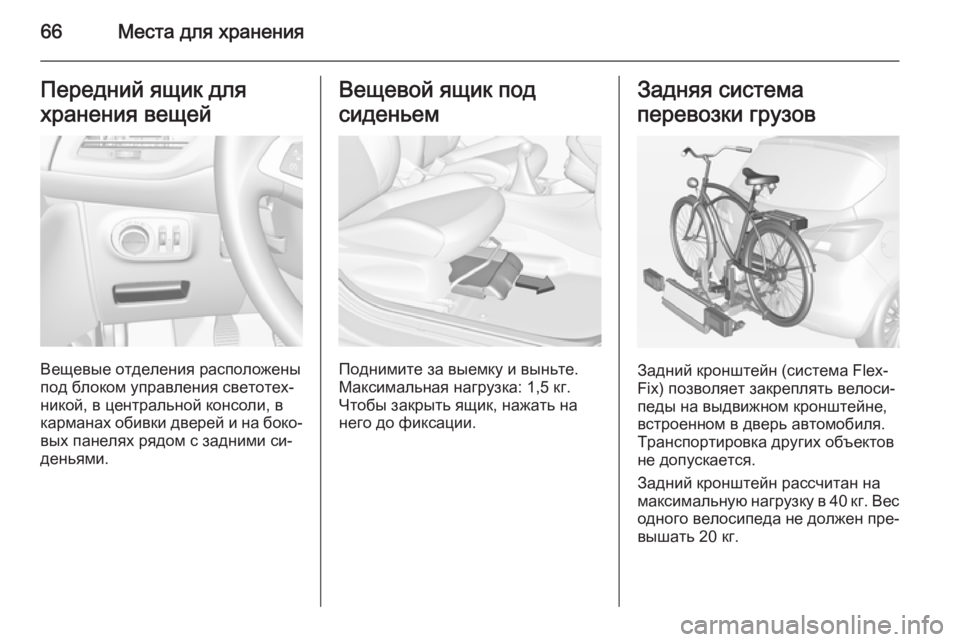

66Места для храненияПередний ящик для
хранения вещей
Вещевые отделения расположены
под блоком управления светотех‐
никой, в центральной консоли, в
карманах обивки дверей и на боко‐ вых панелях рядом с задними си‐
деньями.
Вещевой ящик под
сиденьем
Поднимите за выемку и выньте.
Максимальная нагрузка: 1,5 кг.
Чтобы закрыть ящик, нажать на
него до фиксации.
Задняя система
перевозки грузов
Задний кронштейн (система Flex-
Fix) позволяет закреплять велоси‐
педы на выдвижном кронштейне,
встроенном в дверь автомобиля.
Транспортировка других объектов
не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐ вышать 20 кг.

Места для хранения67

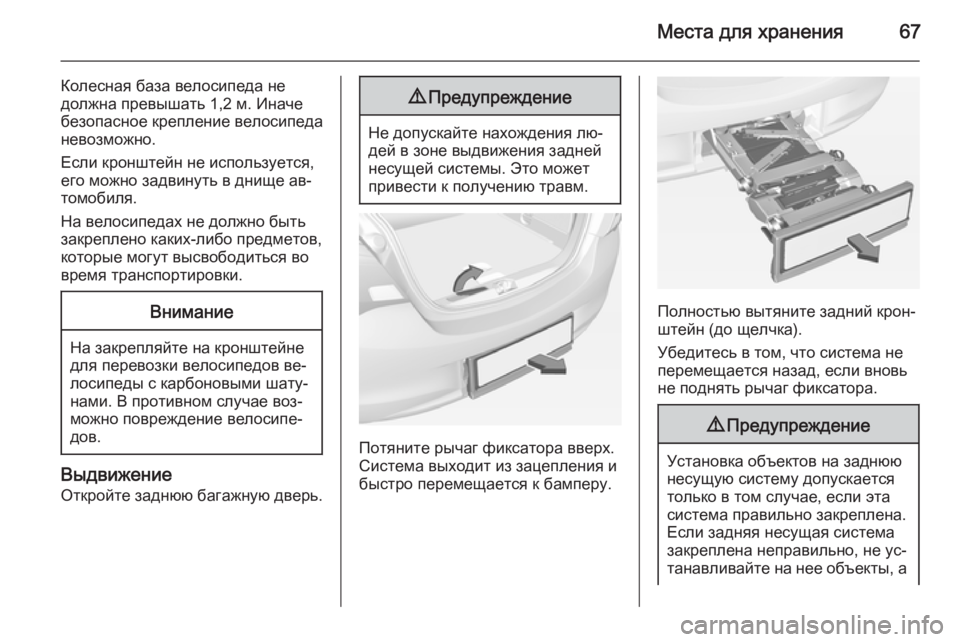

Колесная база велосипеда недолжна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.
Если кронштейн не используется,
его можно задвинуть в днище ав‐
томобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велосипе‐
дов.
Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Не допускайте нахождения лю‐
дей в зоне выдвижения задней
несущей системы. Это может
привести к получению травм.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а

68Места для хранениясдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установите задние фонари
Снимите сначала задний ( 1), а за‐
тем - передний ( 2) фонарь с опор.
Полностью откройте опору для фо‐
наря с тыльной стороны заднего
фонаря так, чтобы она вошла в за‐
цепление.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверьте положение кабелей и
ламп и убедитесь в том, что они
правильно установлены и надежно закреплены.

Места для хранения69

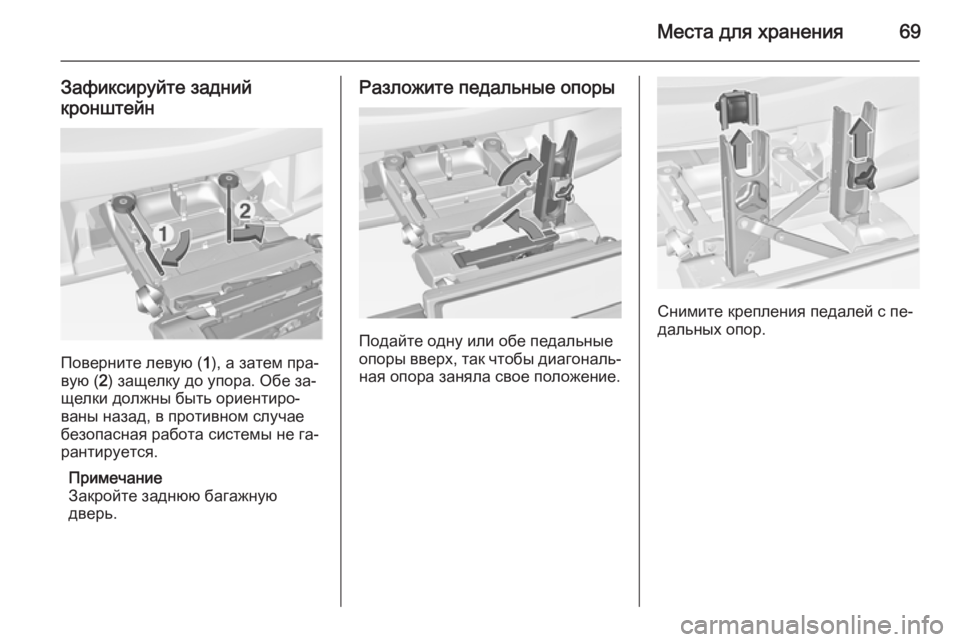

Зафиксируйте задний
кронштейн
Поверните левую ( 1), а затем пра‐
вую ( 2) защелку до упора. Обе за‐
щелки должны быть ориентиро‐
ваны назад, в противном случае
безопасная работа системы не га‐
рантируется.
Примечание
Закройте заднюю багажную
дверь.
Разложите педальные опоры
Подайте одну или обе педальные
опоры вверх, так чтобы диагональ‐ ная опора заняла свое положение.
Снимите крепления педалей с пе‐
дальных опор.

70Места для хранения

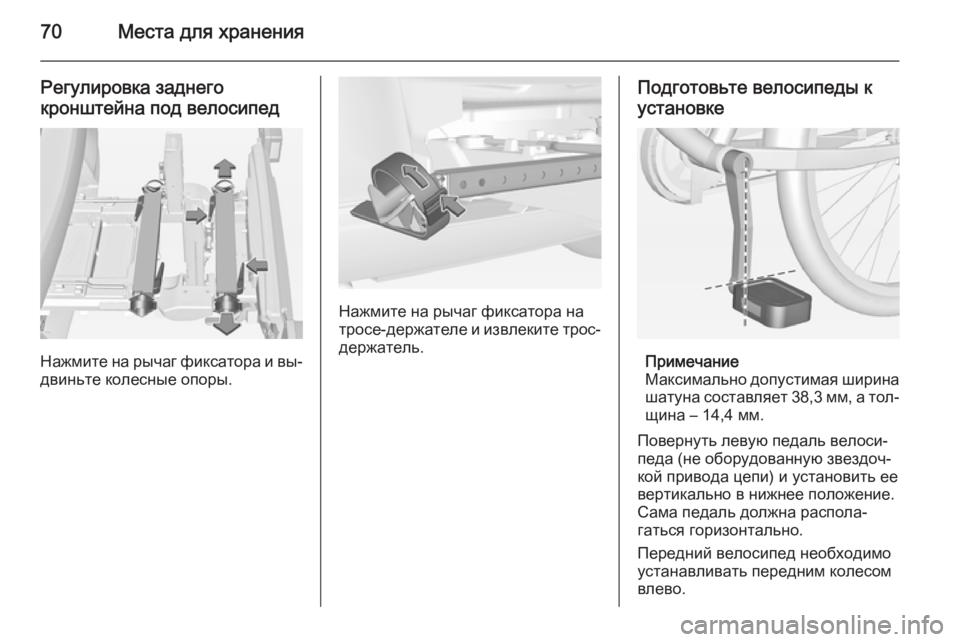

Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные опоры.
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос- держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
