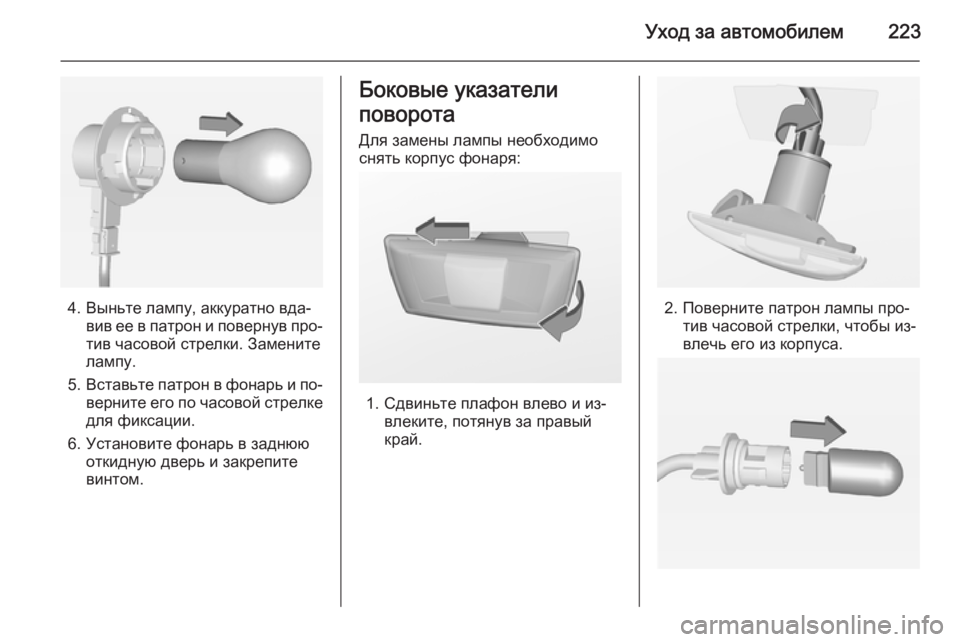

Уход за автомобилем223
4. Выньте лампу, аккуратно вда‐вив ее в патрон и повернув про‐тив часовой стрелки. Замените
лампу.
5. Вставьте патрон в фонарь и по‐
верните его по часовой стрелке для фиксации.
6. Установите фонарь в заднюю откидную дверь и закрепите
винтом.
Боковые указатели
поворота
Для замены лампы необходимо
снять корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из корпуса.

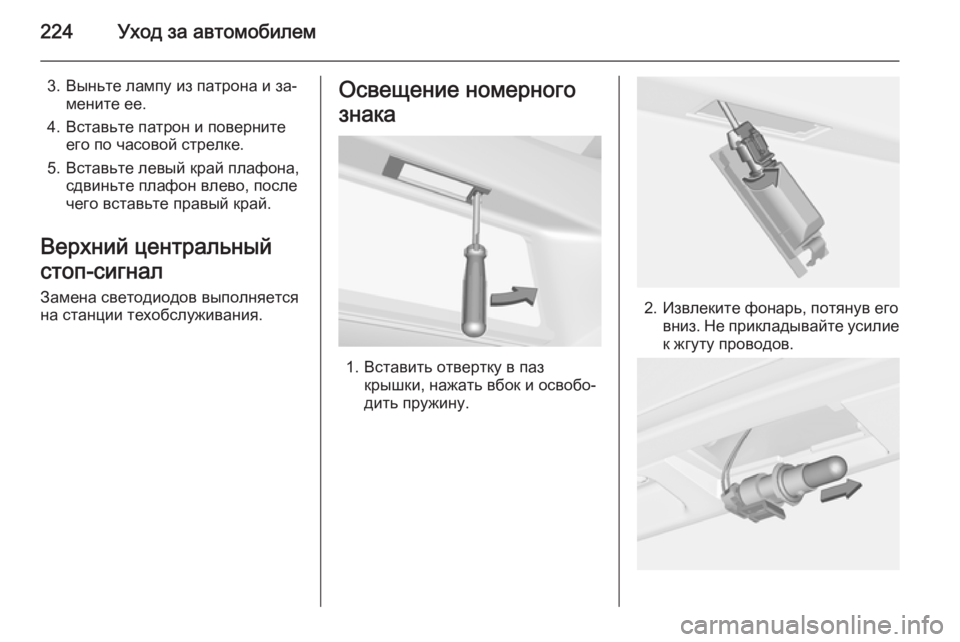

224Уход за автомобилем
3. Выньте лампу из патрона и за‐мените ее.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Верхний центральный стоп-сигнал
Замена светодиодов выполняется на станции техобслуживания.Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Извлеките фонарь, потянув его вниз. Не прикладывайте усилие
к жгуту проводов.

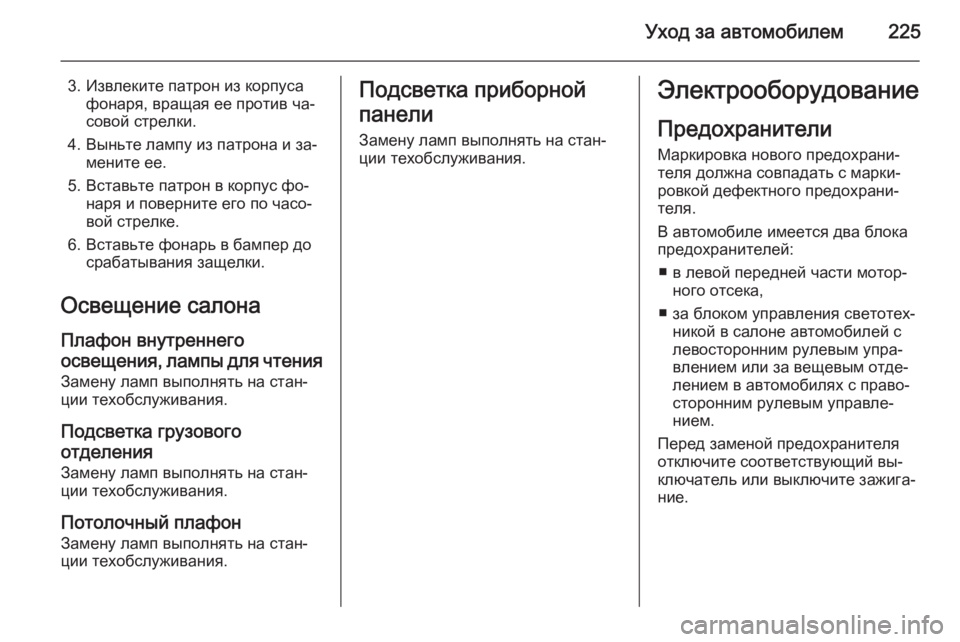

Уход за автомобилем225
3. Извлеките патрон из корпусафонаря, вращая ее против ча‐совой стрелки.
4. Выньте лампу из патрона и за‐ мените ее.
5. Вставьте патрон в корпус фо‐ наря и поверните его по часо‐вой стрелке.
6. Вставьте фонарь в бампер до срабатывания защелки.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Потолочный плафон
Замену ламп выполнять на стан‐
ции техобслуживания.Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
■ в левой передней части мотор‐ ного отсека,
■ за блоком управления светотех‐ никой в салоне автомобилей с
левосторонним рулевым упра‐
влением или за вещевым отде‐
лением в автомобилях с право‐
сторонним рулевым управле‐
нием.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.

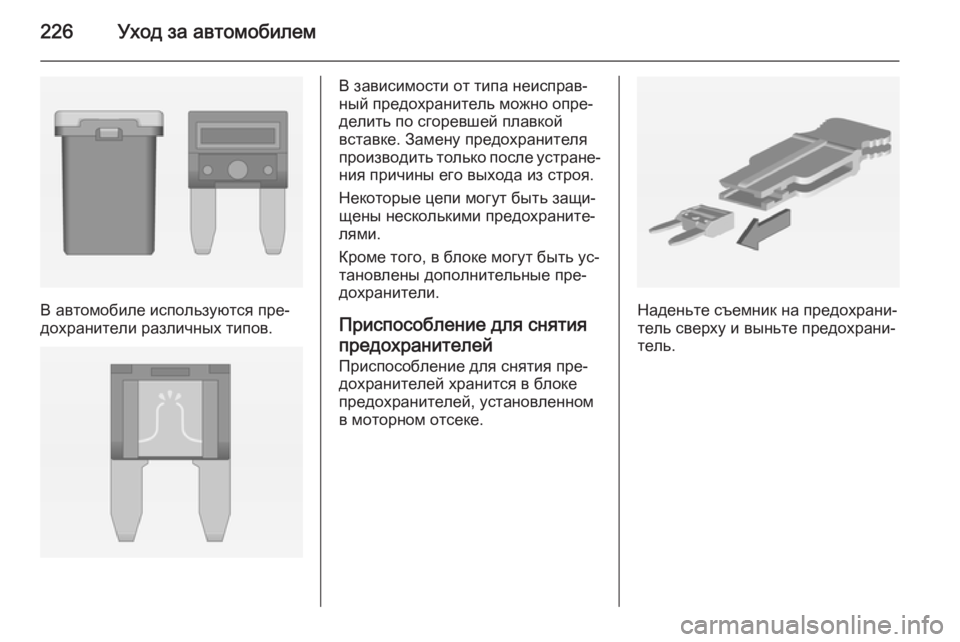

226Уход за автомобилем
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.

Уход за автомобилем227Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
№Электрическая цепь1Модуль управления прицепом2Переключатель наружного
зеркала3Датчик аккумуляторной
батареи4Блок управления шасси5ABS6Дневной ходовой огонь слева7–8Блок управления коробкой
передач9Блок управления кузовным
оборудованием10Регулировка наклона света
фар/TPMS/Модуль управ‐
ления прицепом11Задний стеклоочиститель12Подогрев стекла13Дневной ходовой огонь справа14Подогрев зеркал15–16Модуль управления шасси/
комплект насоса

228Уход за автомобилем
№Электрическая цепь17Внутреннее зеркало18Блок управления двигателем19Топливный насос20–21Катушка системы впрыска22–23Система впрыска24Омыватель25Осветительные приборы26Блок управления двигателем27Отсечной клапаном обогрева‐
теля28Блок управления двигателем29Блок управления двигателем30Блок управления двигателем31Левая блок-фара32Правая блок-фара33Блок управления двигателем34Звуковой сигнал№Электрическая цепь35Сцепление36Передние противотуманные
фары

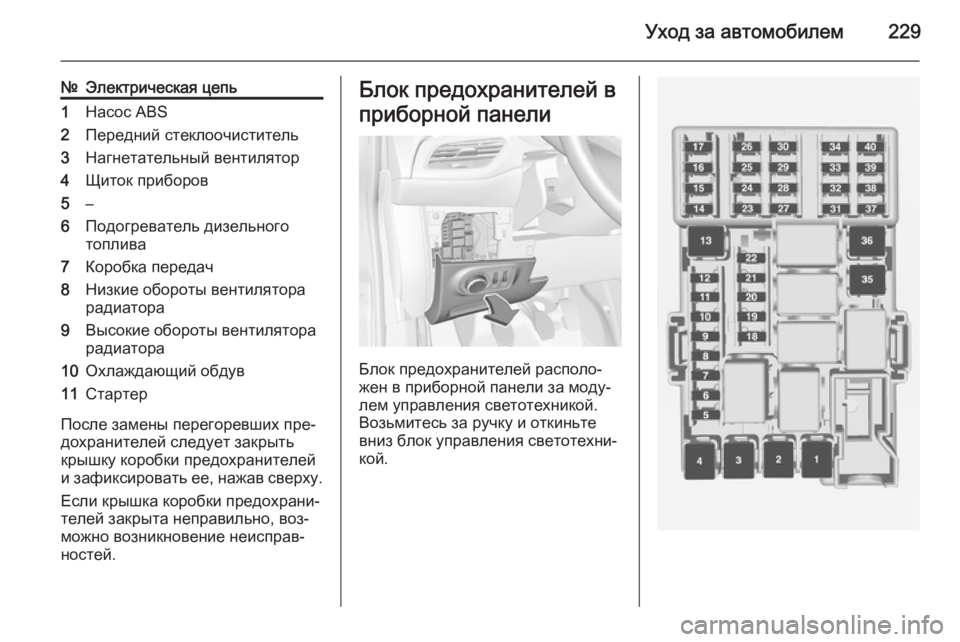

Уход за автомобилем229
№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор4Щиток приборов5–6Подогреватель дизельного
топлива7Коробка передач8Низкие обороты вентилятора
радиатора9Высокие обороты вентилятора радиатора10Охлаждающий обдув11Стартер
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

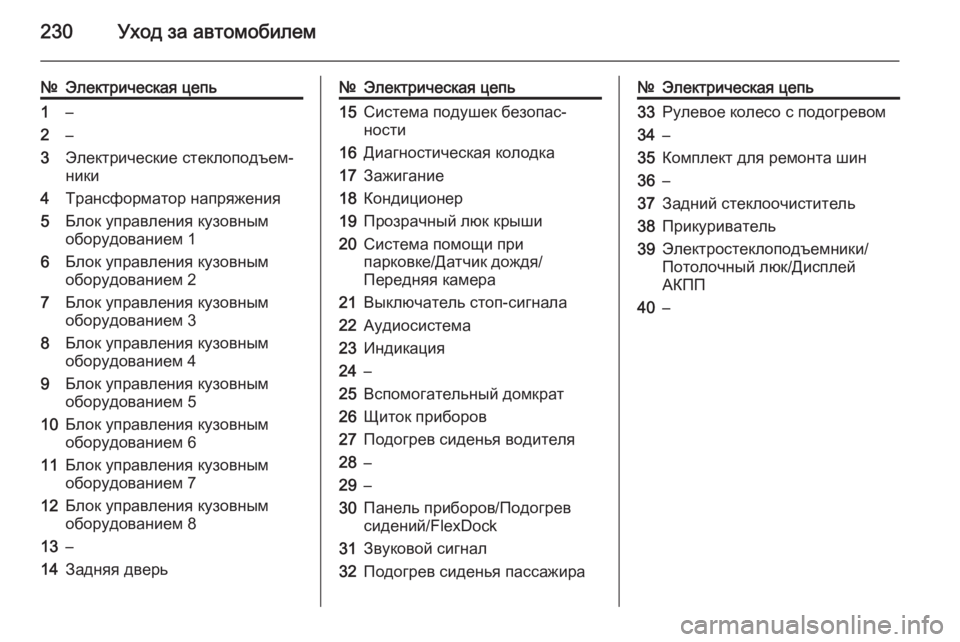

230Уход за автомобилем
№Электрическая цепь1–2–3Электрические стеклоподъем‐
ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь№Электрическая цепь15Система подушек безопас‐
ности16Диагностическая колодка17Зажигание18Кондиционер19Прозрачный люк крыши20Система помощи при
парковке/Датчик дождя/
Передняя камера21Выключатель стоп-сигнала22Аудиосистема23Индикация24–25Вспомогательный домкрат26Щиток приборов27Подогрев сиденья водителя28–29–30Панель приборов/Подогрев
сидений/FlexDock31Звуковой сигнал32Подогрев сиденья пассажира№Электрическая цепь33Рулевое колесо с подогревом34–35Комплект для ремонта шин36–37Задний стеклоочиститель38Прикуриватель39Электростеклоподъемники/
Потолочный люк/Дисплей
АКПП40–
