2015 OPEL CORSA Инструкция по эксплуатации (in Russian)

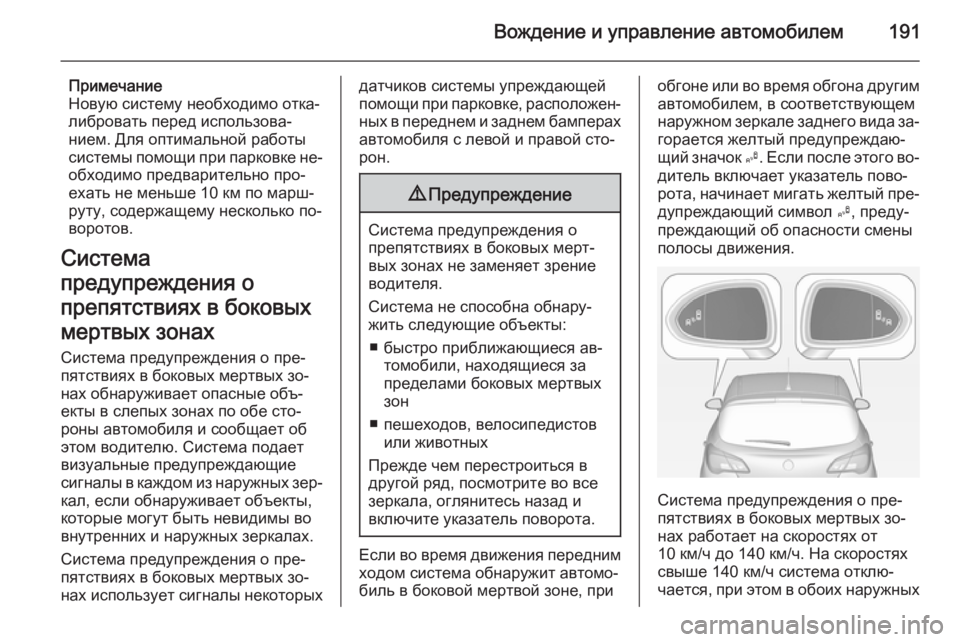

Вождение и управление автомобилем191
Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке не‐ обходимо предварительно про‐
ехать не меньше 10 км по марш‐
руту, содержащему несколько по‐
воротов.
Система
предупреждения о
препятствиях в боковых мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах использует сигналы некоторыхдатчиков системы упреждающей
помощи при парковке, расположен‐
ных в переднем и заднем бамперах автомобиля с левой и правой сто‐
рон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон
■ пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, начинает мигать желтый пре‐
дупреждающий символ B, преду‐
преждающий об опасности смены
полосы движения.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных

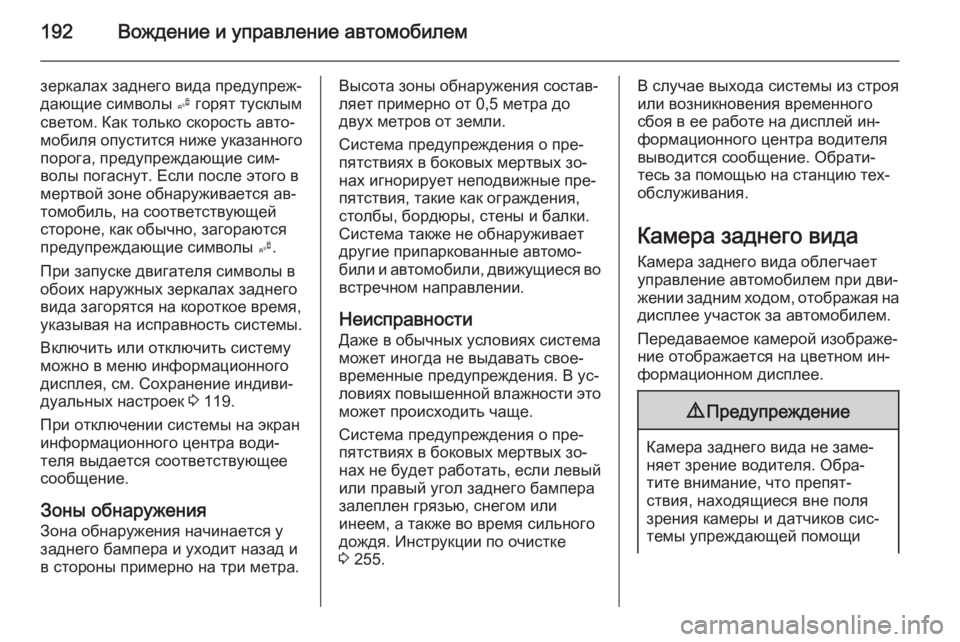

192Вождение и управление автомобилем
зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 119.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Зона обнаружения начинается у
заднего бампера и уходит назад и
в стороны примерно на три метра.Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
двух метров от земли.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во встречном направлении.
Неисправности
Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это может происходить чаще.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах не будет работать, если левый
или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 255.В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐ жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи

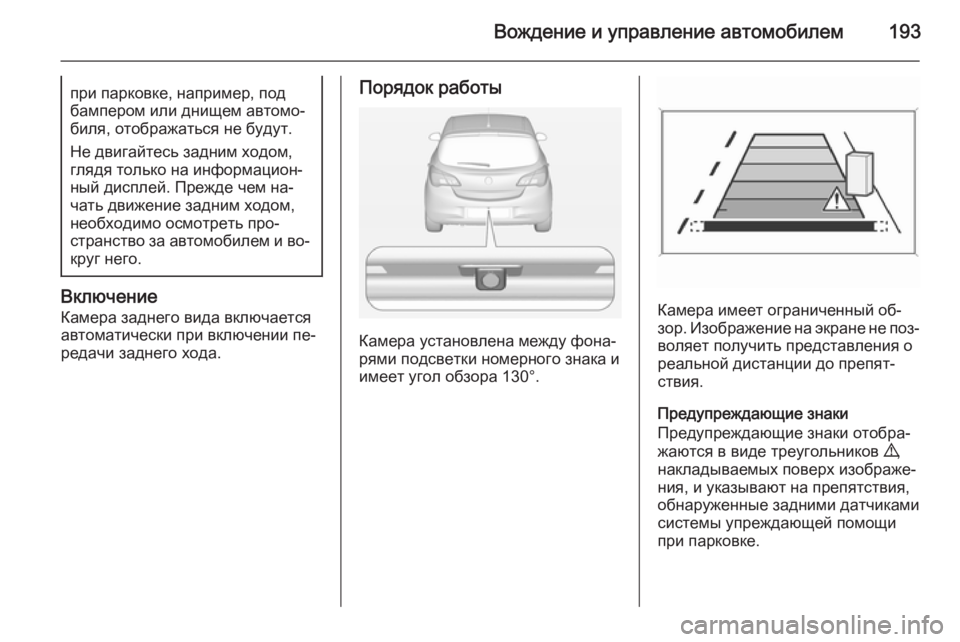

Вождение и управление автомобилем193при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐ круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐ редачи заднего хода.
Порядок работы
Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.

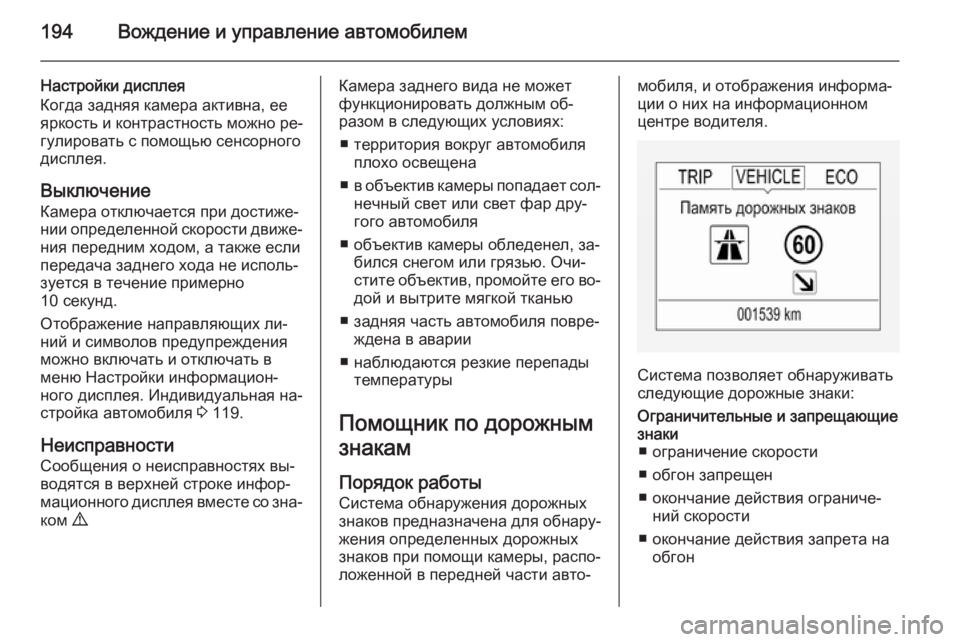

194Вождение и управление автомобилем
Настройки дисплея
Когда задняя камера активна, ее
яркость и контрастность можно ре‐ гулировать с помощью сенсорного
дисплея.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Отображение направляющих ли‐
ний и символов предупреждения
можно включать и отключать в
меню Настройки информацион‐
ного дисплея. Индивидуальная на‐
стройка автомобиля 3 119.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ территория вокруг автомобиля плохо освещена
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля
■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐
стите объектив, промойте его во‐
дой и вытрите мягкой тканью
■ задняя часть автомобиля повре‐ ждена в аварии
■ наблюдаются резкие перепады температуры
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон

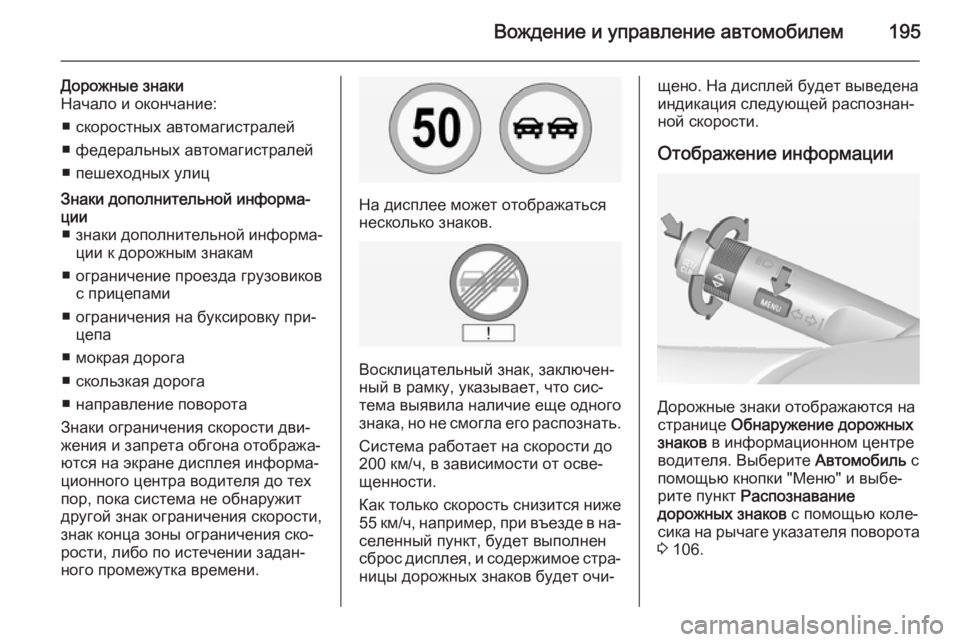

Вождение и управление автомобилем195
Дорожные знаки
Начало и окончание:
■ скоростных автомагистралей
■ федеральных автомагистралей
■ пешеходных улицЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение проезда грузовиков с прицепами
■ ограничения на буксировку при‐ цепа
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения и запрета обгона отобража‐
ются на экране дисплея информа‐
ционного центра водителя до тех
пор, пока система не обнаружит
другой знак ограничения скорости,
знак конца зоны ограничения ско‐
рости, либо по истечении задан‐
ного промежутка времени.
На дисплее может отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.
Отображение информации
Дорожные знаки отображаются на
странице Обнаружение дорожных
знаков в информационном центре
водителя. Выберите Автомобиль с
помощью кнопки "Меню" и выбе‐
рите пункт Распознавание
дорожных знаков с помощью коле‐
сика на рычаге указателя поворота
3 106.

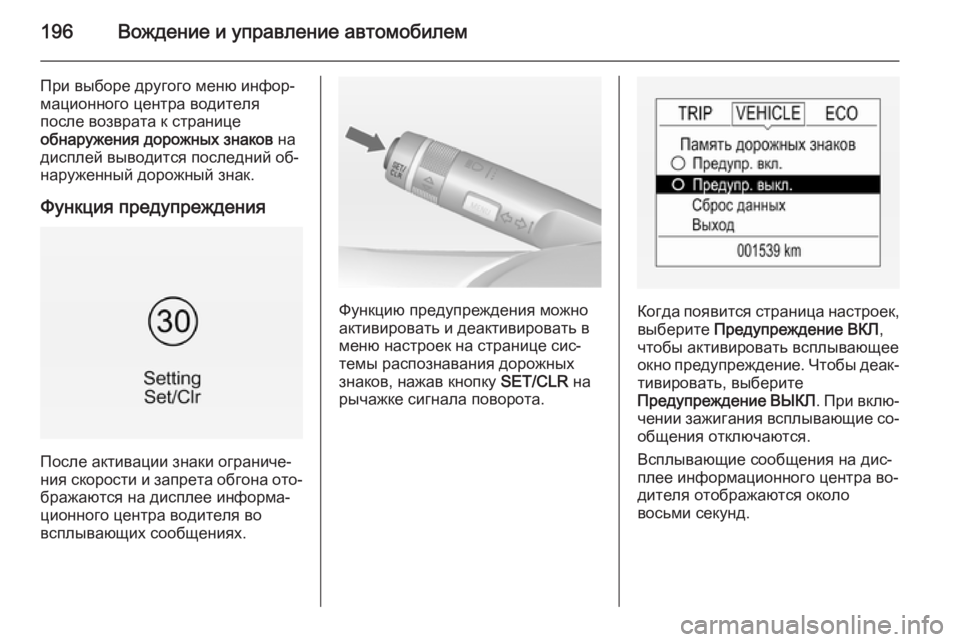

196Вождение и управление автомобилем
При выборе другого меню инфор‐
мационного центра водителя
после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
Функция предупреждения
После активации знаки ограниче‐
ния скорости и запрета обгона ото‐ бражаются на дисплее информа‐
ционного центра водителя во
всплывающих сообщениях.
Функцию предупреждения можно
активировать и деактивировать в
меню настроек на странице сис‐
темы распознавания дорожных
знаков, нажав кнопку SET/CLR на
рычажке сигнала поворота.Когда появится страница настроек,
выберите Предупреждение ВКЛ ,
чтобы активировать всплывающее
окно предупреждение. Чтобы деак‐ тивировать, выберите
Предупреждение ВЫКЛ . При вклю‐
чении зажигания всплывающие со‐ общения отключаются.
Всплывающие сообщения на дис‐
плее информационного центра во‐
дителя отображаются около
восьми секунд.

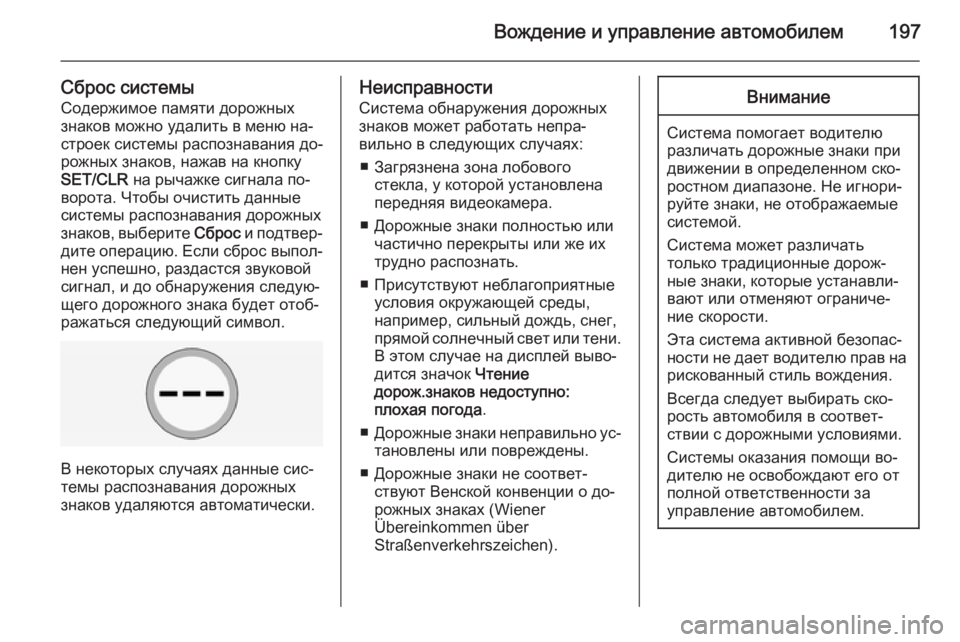

Вождение и управление автомобилем197
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню на‐
строек системы распознавания до‐
рожных знаков, нажав на кнопку
SET/CLR на рычажке сигнала по‐
ворота. Чтобы очистить данные
системы распознавания дорожных
знаков, выберите Сброс и подтвер‐
дите операцию. Если сброс выпол‐
нен успешно, раздастся звуковой
сигнал, и до обнаружения следую‐
щего дорожного знака будет отоб‐
ражаться следующий символ.
В некоторых случаях данные сис‐
темы распознавания дорожных
знаков удаляются автоматически.
Неисправности
Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих случаях:
■ Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
■ Дорожные знаки полностью или частично перекрыты или же их
трудно распознать.
■ Присутствуют неблагоприятные условия окружающей среды,
например, сильный дождь, снег,
прямой солнечный свет или тени.
В этом случае на дисплей выво‐
дится значок Чтение
дорож.знаков недоступно:
плохая погода .
■ Дорожные знаки неправильно ус‐
тановлены или повреждены.
■ Дорожные знаки не соответ‐ ствуют Венской конвенции о до‐
рожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.

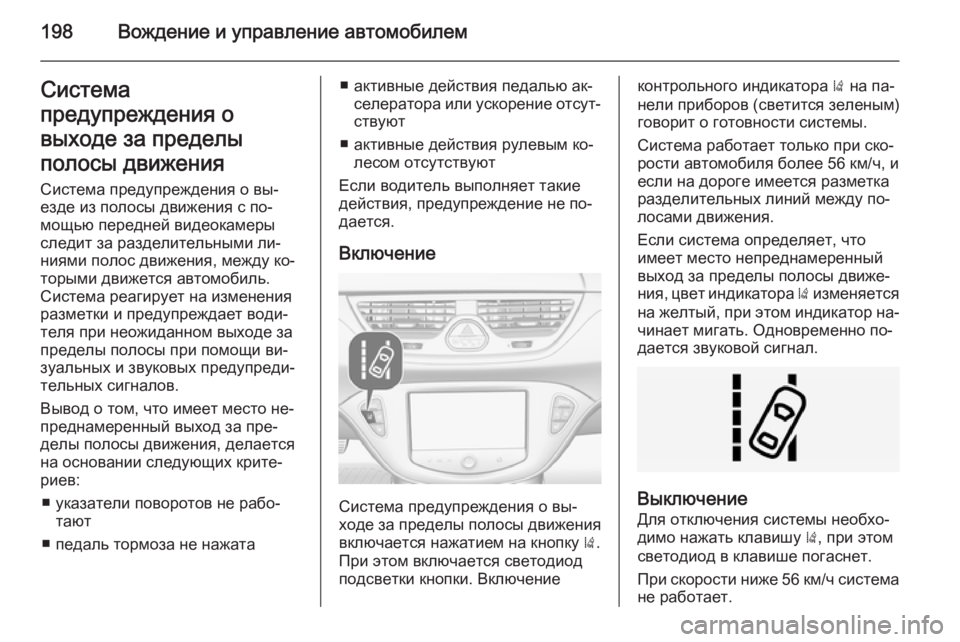

198Вождение и управление автомобилемСистема
предупреждения о
выходе за пределы
полосы движения Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения
разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупреди‐
тельных сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
■ указатели поворотов не рабо‐ тают
■ педаль тормоза не нажата■ активные действия педалью ак‐ селератора или ускорение отсут‐ствуют
■ активные действия рулевым ко‐ лесом отсутствуют
Если водитель выполняет такие действия, предупреждение не по‐
дается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием на кнопку ).
При этом включается светодиод подсветки кнопки. Включение
контрольного индикатора ) на па‐
нели приборов (светится зеленым)
говорит о готовности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐
чинает мигать. Одновременно по‐
дается звуковой сигнал.
Выключение
Для отключения системы необхо‐
димо нажать клавишу ), при этом
светодиод в клавише погаснет.
При скорости ниже 56 км/ч система
не работает.
