Arrumação79Atenção
Consulte o vendedor da suabicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.Puxar para cima a alavanca de
desengate. O sistema desengata e
desliza rapidamente para fora do
pára-choques.Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque

80Arrumaçãoobjectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Desdobrar as luzes traseiras
Desdobrar ambas as luzes traseiras.
Trancar o sistema de suporte traseiro
Rodar ambas as alavancas de
engate para os lados até onde for
possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Desdobrar os nichos para as rodas
Desdobrar ambos os nichos para as
rodas.

Arrumação81
Montagem do suporte para bicicletas
Levantar o suporte na traseira (1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.
Empurrar o suporte ( 1) para baixo e
rodar o manípulo ( 2) para trás para
engatar.
Fixar a primeira bicicleta
1. Rodar os pedais para a posição (conforme se mostra na
ilustração) e colocar a bicicleta no primeiro encaixe da roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.

82Arrumação
3. Prender ambas as rodas dasbicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se for necessário,
afrouxar o guiador e rodar para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Colocar o adaptador no sistema
de suporte traseiro conforme
ilustrado.
2. Rodar a alavanca ( 1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.

Arrumação83
4. Passar o cinto fixado aoadaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Adicionalmente,
deve ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de
montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório mais comprido para
fixar a terceira bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a quarta
bicicleta. O suporte tem de ser
fixo entre os quadros da terceira e
quarta bicicletas.

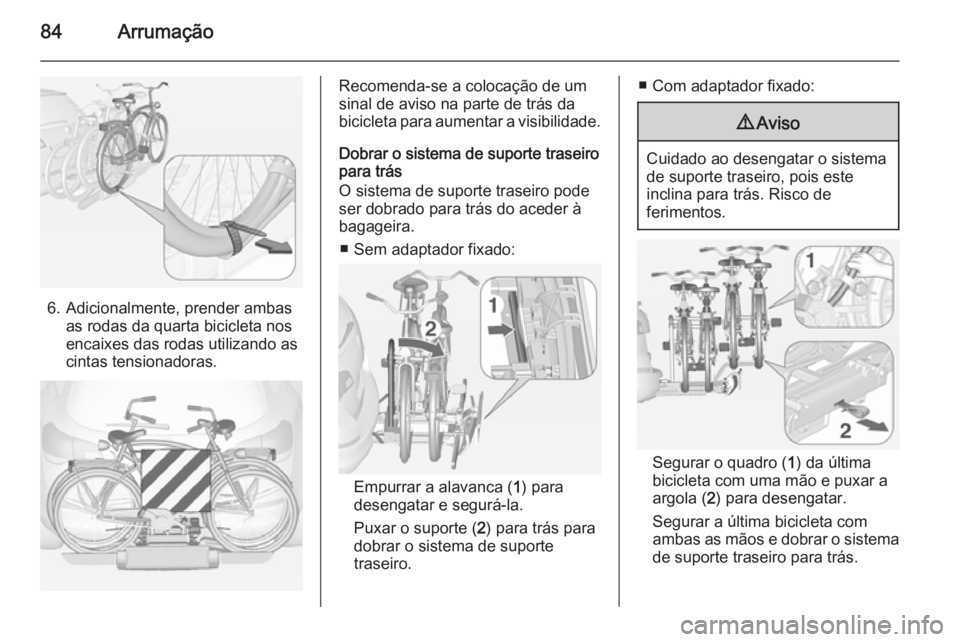

84Arrumação
6. Adicionalmente, prender ambasas rodas da quarta bicicleta nos
encaixes das rodas utilizando as
cintas tensionadoras.
Recomenda-se a colocação de um
sinal de aviso na parte de trás da bicicleta para aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser dobrado para trás do aceder à
bagageira.
■ Sem adaptador fixado:
Empurrar a alavanca ( 1) para
desengatar e segurá-la.
Puxar o suporte ( 2) para trás para
dobrar o sistema de suporte traseiro.
■ Com adaptador fixado:9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar o quadro ( 1) da última
bicicleta com uma mão e puxar a
argola ( 2) para desengatar.
Segurar a última bicicleta com ambas as mãos e dobrar o sistema
de suporte traseiro para trás.

Arrumação85
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a última bicicleta do lado
esquerdo do sistema de suporte
traseiro.
1. Dobrar os nichos para as rodas.2. Desapertar o cinto.
3. Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.
Desmontagem do suporte para
bicicletas
Dispor os suportes de montagem
conforme ilustrado.
Rodar o manípulo ( 1) para a frente
para desbloquear e levantar o
suporte ( 2).

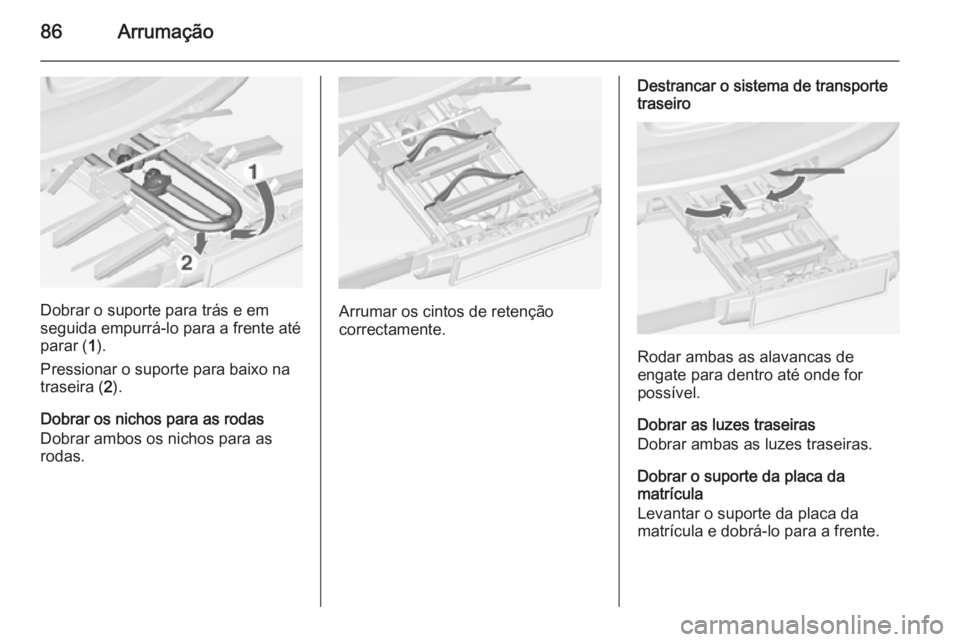

86Arrumação
Dobrar o suporte para trás e em
seguida empurrá-lo para a frente até parar ( 1).
Pressionar o suporte para baixo na
traseira ( 2).
Dobrar os nichos para as rodas
Dobrar ambos os nichos para as
rodas.Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível.
Dobrar as luzes traseiras
Dobrar ambas as luzes traseiras.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.
