Mazda Radar Cruise Control-
Kontrollleuchte (MRCC) (grün)
Leuchtet
Leuchtet bei eingestellter
Geschwindigkeit für das Mazda Radar
Cruise Control-System (MRCC).
qHauptkontrollleuchte (gelb)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
í
Diese Leuchte hat zwei Farben.
Hauptkontrollleuchte des
Geschwindigkeitskonstanthalters(gelb)
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Kontrollleuchte leuchtet bei
aktiviertem
Geschwindigkeitskonstanthalter gelb.
Einstellkontrollleuchte des
Geschwindigkeitskonstanthalters(grün)
Diese Kontrollleuchte leuchtet grün, wenn
eine Geschwindigkeit eingestellt ist.
qDisplay/Kontrollleuchte Toter-
Winkel-Assistent (BSM) OFFí
Ty p A
Das Toter-Winkel-Display (BSM) OFF
leuchtet beim Drücken des Toter-Winkel-
Schalters (BSM), um den Toter-Winkel-
Assistent (BSM) und die Ausparkhilfe
(RCTA) auszuschalten.
Falls das Display auch nach Betätigung
des Toter-Winkel-Assistenten (BSM)
nicht erlischt, liegt eine Störung vor.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Diese Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Toter-Winkel-Kontrollleuchte (BSM)
OFF leuchtet beim Drücken des Toter-
Winkel-Schalters (BSM), um den Toter-
Winkel-Assistent (BSM) und die
Ausparkhilfe (RCTA) auszuschalten.
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
4-72
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
qBeleuchtungskontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschalteter Außenbeleuchtung und bei
eingeschalteter Instrumentenbeleuchtung.
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qLED-Scheinwerferwarnleuchteí
Diese Warnleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Diese Leuchte leuchtet bei einer Störung
des LED-Scheinwerfers. Wenden Sie sich
gegebenenfalls an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qNebelscheinwerfer-Kontrollleuchteí
Bei eingeschalteten Nebelscheinwerfern
leuchtet diese Leuchte.
qNebelschlussleuchten-
Kontrollleuchteí
Bei eingeschalteter Nebelschlussleuchte
leuchtet diese Leuchte.
Beim Fahren
Armaturenbrett und Anzeigen
4-73ínur bestimmte Modelle

qDisplayanzeige
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den Zustand
oder lassen Sie das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.
qWarnleuchte
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-36.
qGetriebestufen
lDie Fahrstufen-Kontrollleuchte im
Armaturenbrett leuchtet.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-36.
lDer Motor kann nur in den
Wählhebelstellungen“P”und“N”
angelassen werden.
P (Parkstellung)
In dieser Stellung ist das Getriebe
verriegelt und die Vorderräder sind
blockiert.
WARNUNG
Stellen Sie den Wählhebel immer in
die Position“P”und ziehen Sie
außerdem die Handbremse fest:
Es ist gefährlich, zum Parken nur den
Wählhebel in die Position“P”zu
stellen, ohne die Handbremse
festzuziehen. In der Position“P”
könnte sich das Fahrzeug in
Bewegung setzen und einen Unfall
verursachen.
VORSICHT
lDas Getriebe kann beschädigt
werden, wenn Sie die Stufe“P”,“N”
oder“R”bei nicht vollständig
stillstehendem Fahrzeug einlegen.
lDas Getriebe kann auch beschädigt
werden, wenn Sie eine
Vorwärtsfahrstufe oder die
Rückwärtsfahrstufe bei höherer
Motordrehzahl als der
Leerlaufdrehzahl einlegen.
R (Rückwärtsfahrstufe)
Die Position“R”ist zum
Rückwärtsfahren. Die Rückwärtsfahrstufe
darf nur bei vollständig stillstehenden
Fahrzeug ein- oder ausgeschaltet werden,
außer unter den im Abschnitt
Herausschaukeln beschriebenen
Bedingungen (Seite 3-65).
N (Neutralstellung)
In der Neutralstellung sind die Räder und
das Getriebe nicht blockiert. Das
Fahrzeug kann sich in Bewegung setzen,
falls die Handbremse nicht angezogen ist
oder die Fußbremse nicht betätigt wird.
4-78
Beim Fahren
Getriebe

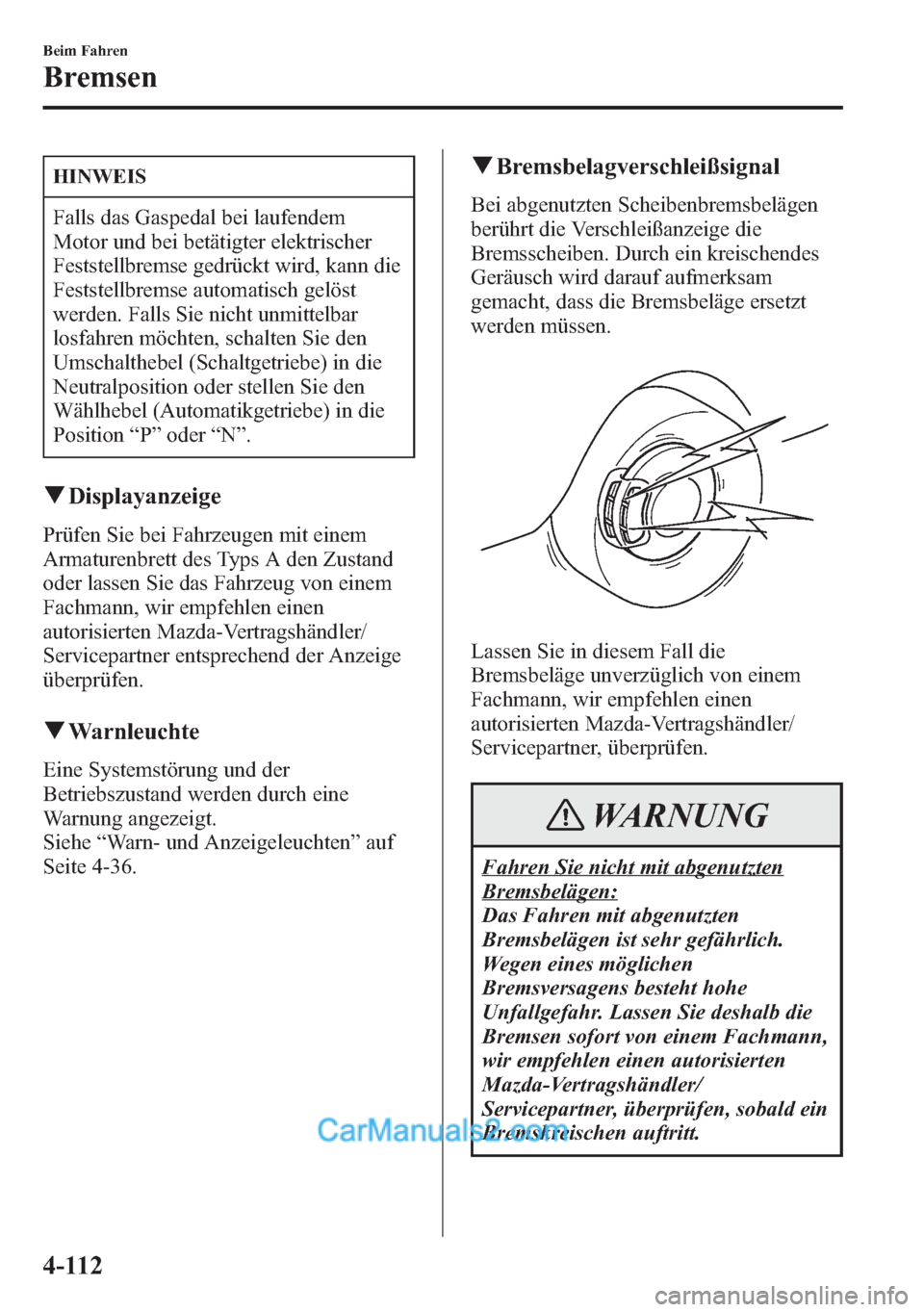

HINWEIS
Falls das Gaspedal bei laufendem
Motor und bei betätigter elektrischer
Feststellbremse gedrückt wird, kann die
Feststellbremse automatisch gelöst
werden. Falls Sie nicht unmittelbar
losfahren möchten, schalten Sie den
Umschalthebel (Schaltgetriebe) in die
Neutralposition oder stellen Sie den
Wählhebel (Automatikgetriebe) in die
Position“P”oder“N”.
qDisplayanzeige
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den Zustand
oder lassen Sie das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.
qWarnleuchte
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-36.
qBremsbelagverschleißsignal
Bei abgenutzten Scheibenbremsbelägen
berührt die Verschleißanzeige die
Bremsscheiben. Durch ein kreischendes
Geräusch wird darauf aufmerksam
gemacht, dass die Bremsbeläge ersetzt
werden müssen.
Lassen Sie in diesem Fall die
Bremsbeläge unverzüglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
WARNUNG
Fahren Sie nicht mit abgenutzten
Bremsbelägen:
Das Fahren mit abgenutzten
Bremsbelägen ist sehr gefährlich.
Wegen eines möglichen
Bremsversagens besteht hohe
Unfallgefahr. Lassen Sie deshalb die
Bremsen sofort von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen, sobald ein
Bremskreischen auftritt.
4-112
Beim Fahren
Bremsen

qi-ELOOP-Ladedisplay
Falls der Motor angelassen wird, nachdem
das Fahrzeug für längere Zeit nicht in
Betrieb genommen wurde, kann die
Meldung im Display“i-ELOOP lädt.”
erscheinen.
Lassen Sie den Motor leer laufen bis diese
Anzeige erlischt.
HINWEIS
Falls das Fahrzeug mit einer
angezeigten Meldung gefahren wird,
ertönt ein akustisches Signal.
Falls das Lenkrad bei leuchtender
Anzeige betätigt wird, ist mehr Kraft
erforderlich als normal, aber das ist
nicht ein Anzeichen einer Störung.
Halten Sie das Fahrzeug an einer
sicheren Stelle mit laufendem Motor an
und betätigen Sie das Lenkrad nicht.
Nach dem Erlöschen der Meldung ist
die Lenkradbetätigung wieder normal.
4-122
Beim Fahren
i-ELOOP

Überwachung des Kraftstoffverbrauchs
Bei Fahrzeugen mit einem Audiogerät Typ C/Typ D werden der Kontrollstatus, der
Kraftstoffverbrauchund die Effizienz durch Betätigung der Symbole in der Anzeige
umgeschaltet und angezeigt.
Außerdem wird nach Abschluss einer Reise die gesamte Energieeffizienz auf der
Abschlussanzeige angezeigt, falls diese eingeschaltet ist.
1. Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Anwenderbildschirm
anzuzeigen.
2. Wählen Sie“
Kraftstoffverbrauchsüberwachung”.
3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü
anzuzeigen.
HINWEIS
Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6
Sekunden automatisch wieder ausgeschaltet.
4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen
Symbole werden wie folgt verwendet:
Anzeige auf dem Display Kontrollstatus
Die Menüanzeige wird ausgeschaltet.
Rückkehr auf den Anwenderbildschirm.
Umschaltung der Kraftstoffverbrauchsüberwachung
zwischen Kontrollstatus, Kraftstoffverbrauch und Effizienz
Rückstellung der Kraftstoffverbrauchsdaten.
Anzeige des folgenden Einstellbildschirms.
lEin- und Ausschalten der Abschlussanzeige
lEin- und Ausschalten der Funktion zum Synchronisieren
der Kraftstoffverbrauchsdaten mit dem
Tageskilometerzähler A
HINWEIS
Beim Umschalten der Zündung von“ON”auf“OFF”wird der Bildschirm für die
Kraftstoffverbrauchsüberwachung beim nächsten Umschalten der Zündung auf“ON”auf
den ursprünglichen Bildschirm der
Kraftstoffverbrauchsüberwachung umgeschaltet.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-123

qStatusanzeige
Der i-stop-Betriebsstatus und der i-ELOOP-Energierückgewinnungsstatus werden
angezeigt.
Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Anzeige der aus der Bremsenergie erzeugten
Elektrizität.
Anzeige der im Kondensator gespeicherten
Elektrizitätsmenge.
Mit i-ELOOP-System
Anzeige der im Kondensator gespeicherten Energie und
der Energie zur Versorgung elektrischer Geräte
(gesamtes Fahrzeug in der Anzeige leuchtet).
Anzeige des gespeicherten Kraftstoffverbrauchs.
4-124
Beim Fahren
Überwachung des Kraftstoffverbrauchs

Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Ohne i-ELOOP-System
Anzeige der Betriebsbereitschaft der i-stop-Funktion.
Anzeige der fahrzeugseitigen Betriebsbereitschaft der
i-stop-Funktion (Motor, Batterie und A/C) mit
Symbolfarben. Mit Blau wird angezeigt, dass die
i-stop-Funktion betriebsbereit ist, mit Grau wird angezeigt,
dass die Funktion nicht betriebsbereit ist.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-125
