I NØDSITUATIONER207
4

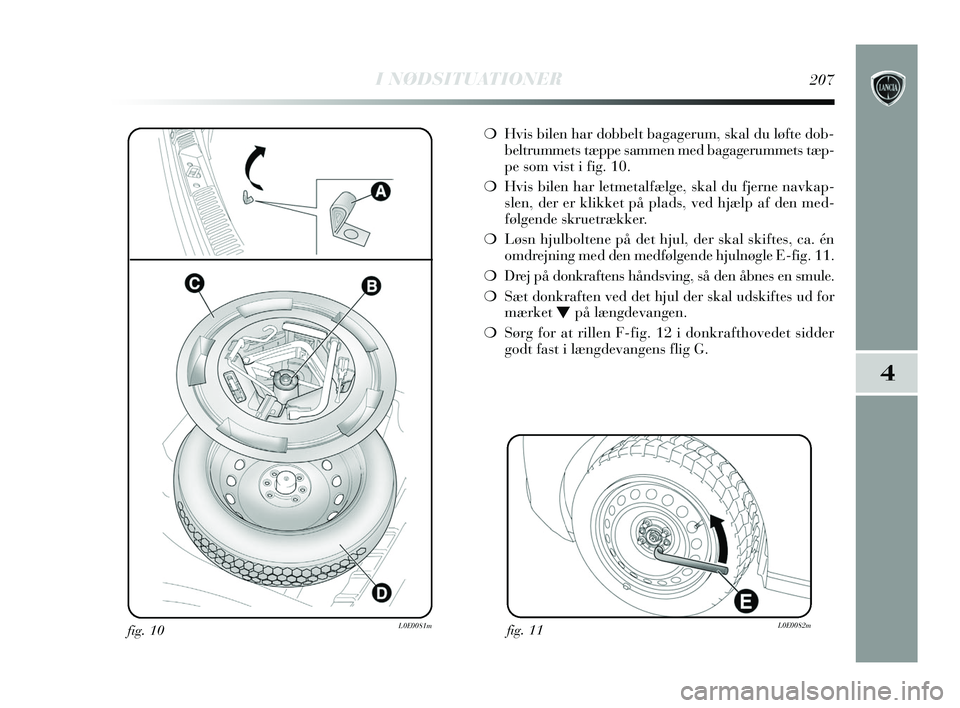

fig. 10L0E0081m
❍Hvis bilen har dobbelt bagagerum, skal du løfte dob-
beltrummets tæppe sammen med bagagerummets tæp-
pe som vist i fig. 10.
❍ Hvis bilen har letmetalfælge, skal du fjerne navkap-
slen, der er klikket på plads, ved hjælp af den med-
følgende skruetrækker.
❍ Løsn hjulboltene på det hjul, der skal skiftes, ca. én
omdrejning med den medfølgende hjulnøgle E-fig. 11.
❍ Drej på donkraftens håndsving, så den åbnes en smule.
❍ Sæt donkraften ved det hjul der skal udskiftes ud for
mærket Opå længdevangen.
❍ Sørg for at rillen F-fig. 12 i donkrafthovedet sidder
godt fast i længdevangens flig G.
fig. 11L0E0082m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 207

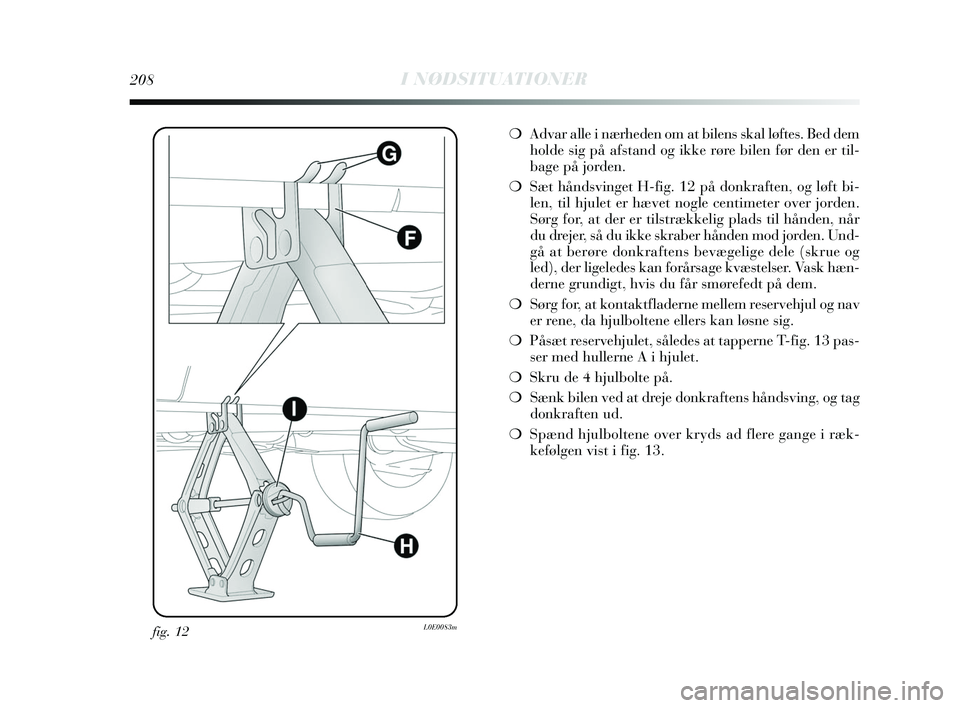

fig. 12L0E0083m
208I NØDSITUATIONER
❍Advar alle i nærheden om at bilens skal løftes. Bed dem
holde sig på afstand og ikke røre bilen før den er til-
bage på jorden.
❍ Sæt håndsvinget H-fig. 12 på donkraften, og løft bi-
len, til hjulet er hævet nogle centimeter over jorden.
Sørg for, at der er tilstrækkelig plads til hånden, når
du drejer, så du ikke skraber hånden mod jorden. Und-
gå at berøre donkraftens bevægelige dele (skrue og
led), der ligeledes kan forårsage kvæstelser. Vask hæn-
derne grundigt, hvis du får smørefedt på dem.
❍ Sørg for, at kontaktfladerne mellem reservehjul og nav
er rene, da hjulboltene ellers kan løsne sig.
❍ Påsæt reservehjulet, således at tapperne T-fig. 13 pas-
ser med hullerne A i hjulet.
❍ Skru de 4 hjulbolte på.
❍ Sænk bilen ved at dreje donkraftens håndsving, og tag
donkraften ud.
❍ Spænd hjulboltene over kryds ad flere gange i ræk-
kefølgen vist i fig. 13.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 208

I NØDSITUATIONER209
4

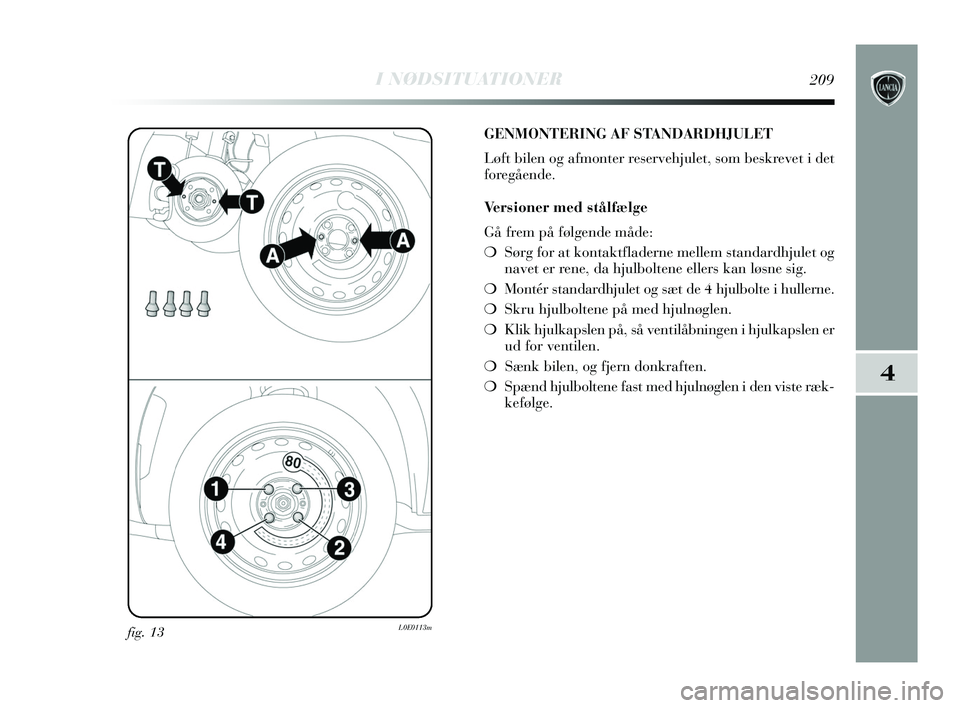

fig. 13L0E0113m
GENMONTERING AF STANDARDHJULET
Løft bilen og afmonter reservehjulet, som beskrevet i det
foregående.
Versioner med stålfælge
Gå frem på følgende måde:
❍Sørg for at kontaktfladerne mellem standardhjulet og
navet er rene, da hjulboltene ellers kan løsne sig.
❍ Montér standardhjulet og sæt de 4 hjulbolte i hullerne.
❍ Skru hjulboltene på med hjulnøglen.
❍ Klik hjulkapslen på, så ventilåbningen i hjulkapslen er
ud for ventilen.
❍ Sænk bilen, og fjern donkraften.
❍ Spænd hjulboltene fast med hjulnøglen i den viste ræk-
kefølge.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 209

210I NØDSITUATIONER

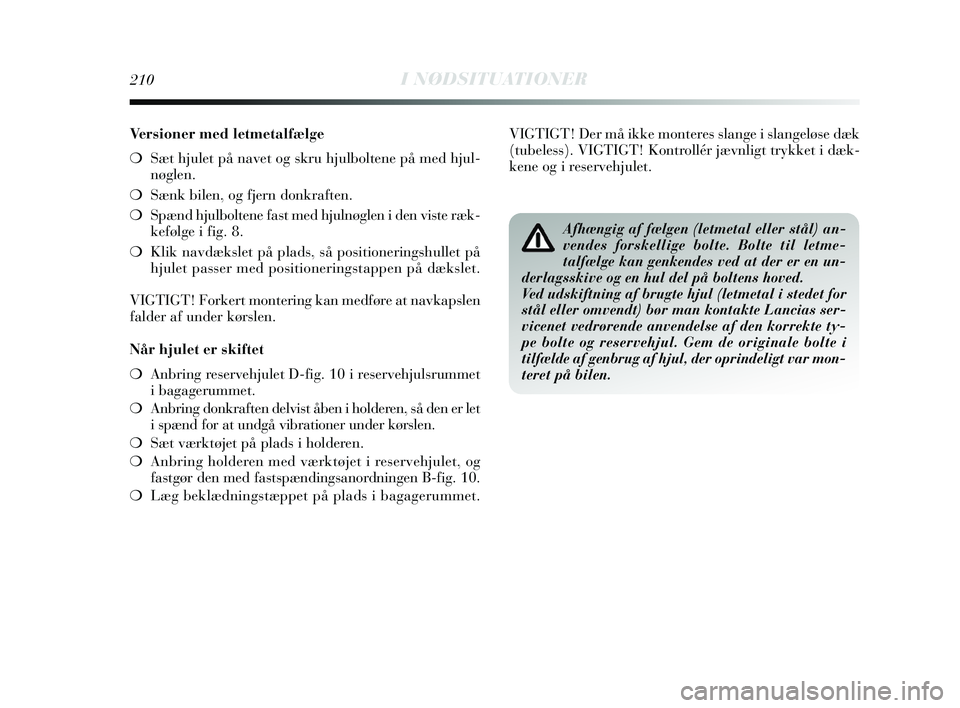

Versioner med letmetalfælge
❍Sæt hjulet på navet og skru hjulboltene på med hjul-
nøglen.
❍ Sænk bilen, og fjern donkraften.
❍ Spænd hjulboltene fast med hjulnøglen i den viste ræk-
kefølge i fig. 8.
❍ Klik navdækslet på plads, så positioneringshullet på
hjulet passer med positioneringstappen på dækslet.
VIGTIGT! Forkert montering kan medføre at navkapslen
falder af under kørslen.
Når hjulet er skiftet
❍ Anbring reservehjulet D-fig. 10 i reservehjulsrummet
i bagagerummet.
❍ Anbring donkraften delvist åben i holderen, så den er let
i spænd for at undgå vibrationer under kørslen.
❍ Sæt værktøjet på plads i holderen.
❍ Anbring holderen med værktøjet i reservehjulet, og
fastgør den med fastspændingsanordningen B-fig. 10.
❍ Læg beklædningstæppet på plads i bagagerummet. VIGTIGT! Der må ikke monteres slange i slangeløse dæk
(tubeless). VIGTIGT! Kontrollér jævnligt trykket i dæk-
kene og i reservehjulet.
Afhængig af fælgen (letmetal eller stål) an-
vendes forskellige bolte. Bolte til letme-
talfælge kan genkendes ved at der er en un-
derlagsskive og en hul del på boltens hoved.
Ved udskiftning af brugte hjul (letmetal i stedet for
stål eller omvendt) bør man kontakte Lancias ser-
vicenet vedrørende anvendelse af den korrekte ty-
pe bolte og reservehjul. Gem de originale bolte i
tilfælde af genbrug af hjul, der oprindeligt var mon-
teret på bilen.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 210

I NØDSITUATIONER211
4
UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
❍Inden en pære udskiftes, anbefales det at kontrollere
kontaktpunkterne for oxidation.
❍ Overbrændte pærer skal udskiftes med pærer af sam-
me type og med samme effekt.
❍ Lygteindstillingen skal af sikkerhedshensyn altid kon-
trolleres efter udskiftning af en pære.
❍ Hvis en pære ikke virker, anbefales det at kontrollere
den pågældende sikring inden du udskifter pæren. An-
gående sikringernes placering, henvises til afsnittet
“Udskiftning af sikringer” i dette kapitel.
VIGTIGT! Der kan undertiden sætte sig et tyndt lag dug
indvendigt i forlygterne. Dette er ikke tegn på nogen fejl,
men er et naturligt fænomen der forekommer i forbindelse
med lave temperaturer og høj luftfugtighed. Duggen for-
svinder hurtigt, når lygterne tændes. Forekomst af vand-
dråber indvendigt i en forlygte er derimod tegn på vand-
indtrængen. Henvend dig til Lancias servicenet.
Ændringer eller reparationer af elsystemet,
der ikke foretages korrekt og i overensstem-
melse med systemets tekniske specifikatio-
ner, kan forårsage driftsforstyrrelser med risiko for
brand.
Halogenpærer indeholder gas under tryk. Der
kan derfor blive udslynget glassplinter, hvis
pæren knuses.
Halogenpærer må kun berøres på metalsok-
len. Hvis man berører den gennemsigtige kol-
be med fingrene, nedsættes styrken af det ud-
sendte lys, og desuden kan pærens levetid blive ned-
sat. Kommer du til at røre glasset, skal du tørre
det af med en klud med sprit og lade det tørre.
Det anbefales så vidt muligt at lade Lancias
servicenet udskifte pærerne. Korrekt funkti-
on og indstilling af lygterne er vigtig for tra-
fiksikkerheden.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 211

212I NØDSITUATIONER
VIGTIGT! I koldt eller fugtigt vejr eller efter regnvejr el-
ler vask kan for- og baglygterne dugge til og/eller der kan
dannes kondens på indersiden af lygteglasset. Det er helt
normalt og skyldes forskellen i temperatur og fugtighed
mellem lygteglassets inderside og yderside. Det er ikke
en fejl og påvirker ikke lygternes normale funktion. Til-
dugningen forsvinder hurtigt, når lysene tændes, fra mid-
ten og ud mod yderkanterne.

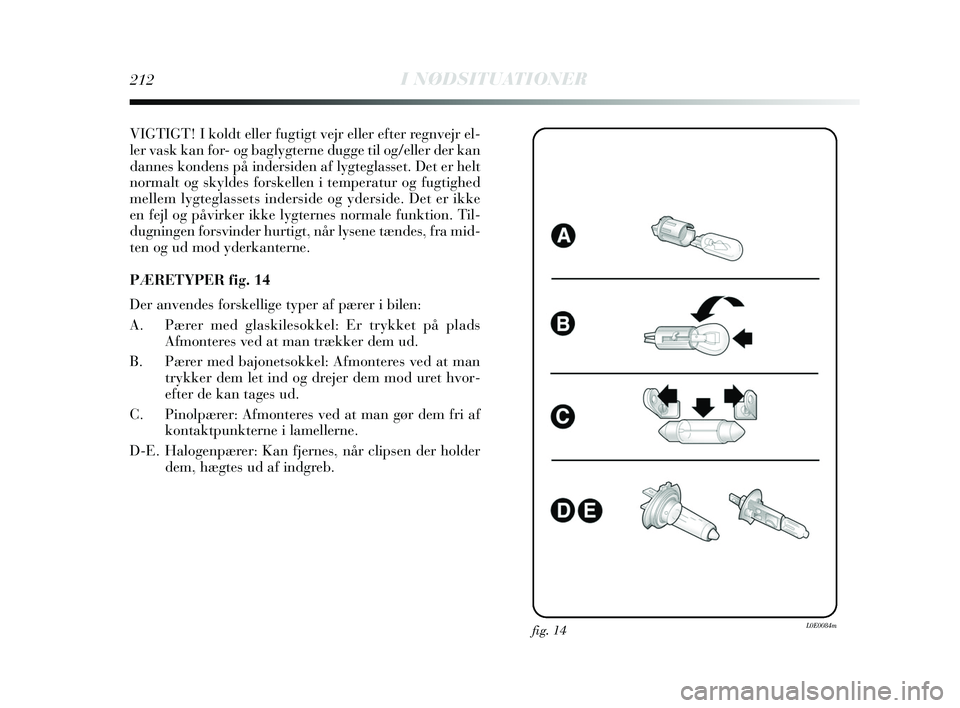

PÆRETYPER fig. 14
Der anvendes forskellige typer af pærer i bilen:
A. Pærer med glaskilesokkel: Er trykket på pladsAfmonteres ved at man trækker dem ud.
B. Pærer med bajonetsokkel: Afmonteres ved at man trykker dem let ind og drejer dem mod uret hvor-
efter de kan tages ud.
C. Pinolpærer: Afmonteres ved at man gør dem fri af kontaktpunkterne i lamellerne.
D-E. Halogenpærer: Kan fjernes, når clipsen der holder dem, hægtes ud af indgreb.
fig. 14L0E0084m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 212

I NØDSITUATIONER213
4
LED
LED
D1S (*) / H7 H1 (*) / H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W
W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55W
55W
24W –
5W –
–
5W
55W
16W
16W –
5W
5W
5W
Pærer TypeEffektRef. figur
Forreste positionslys/kørelys
Bageste positionslys
Nærlys
Fjernlys
Forreste blinklys
Bageste blinklys
Sideblink
Stoplygter
3. stoplygte
Nummerpladelys
Tågeforlygter
Tågebaglygter
Baklys
Loftbelysning fortil (LED hvid)
Bageste loftslampe
Bagagerumslys/
handskerumslys
Udstigningslampe
(*) Pærer med Xenon-gas
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 213

214I NØDSITUATIONER

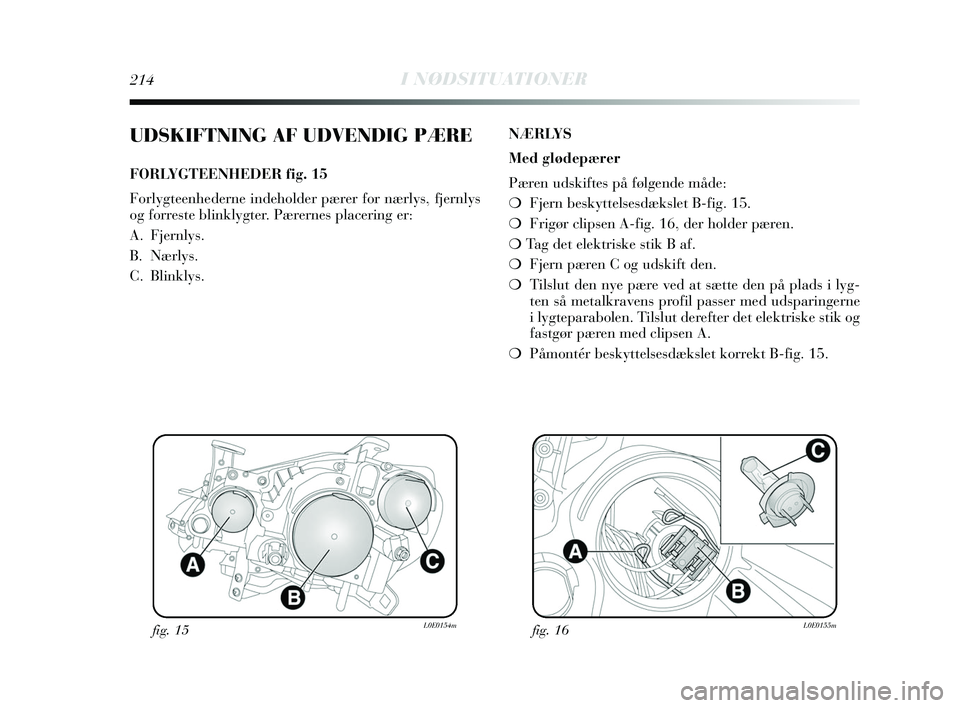

UDSKIFTNING AF UDVENDIG PÆRE
FORLYGTEENHEDER fig. 15
Forlygteenhederne indeholder pærer for nærlys, fjernlys
og forreste blinklygter. Pærernes placering er:
A. Fjernlys.
B. Nærlys.
C. Blinklys.NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍
Fjern beskyttelsesdækslet B-fig. 15.
❍ Frigør clipsen A-fig. 16, der holder pæren.
❍ Tag det elektriske stik B af.
❍ Fjern pæren C og udskift den.
❍ Tilslut den nye pære ved at sætte den på plads i lyg-
ten så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske stik og
fastgør pæren med clipsen A.
❍ Påmontér beskyttelsesdækslet korrekt B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m
