2015 Lancia Delta Brugs- og vedligeholdelsesvejledning (in Danish)

I NØDSITUATIONER215
4

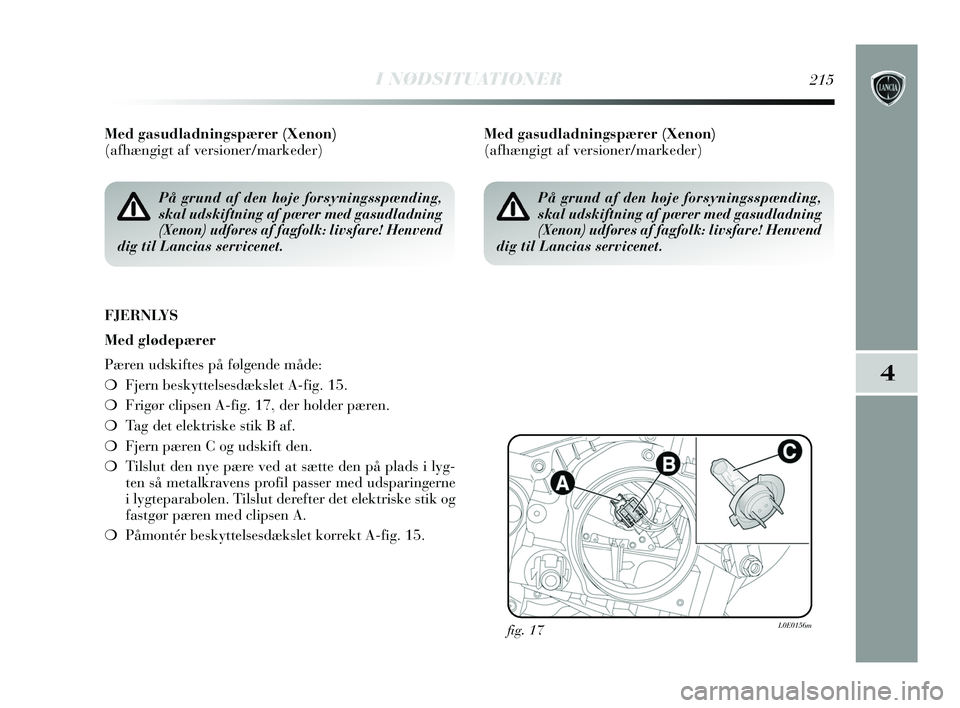

Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
FJERNLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet A-fig. 15.
❍ Frigør clipsen A-fig. 17, der holder pæren.
❍ Tag det elektriske stik B af.
❍ Fjern pæren C og udskift den.
❍ Tilslut den nye pære ved at sætte den på plads i lyg-
ten så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske stik og
fastgør pæren med clipsen A.
❍ Påmontér beskyttelsesdækslet korrekt A-fig. 15.
fig. 17L0E0156m
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.
Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 215

216I NØDSITUATIONER

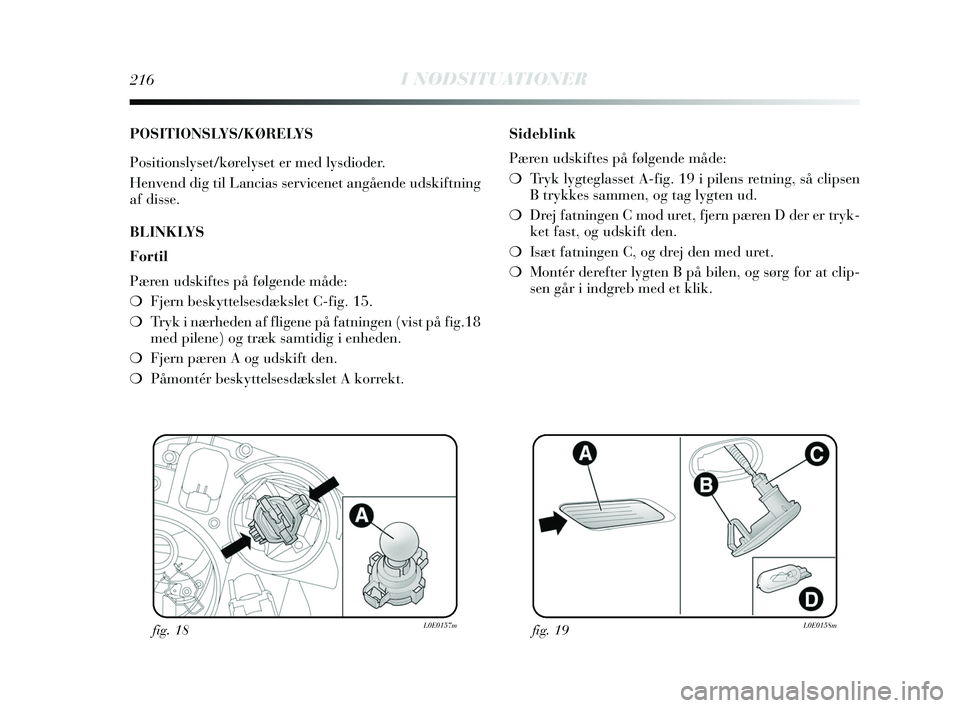

POSITIONSLYS/KØRELYS
Positionslyset/kørelyset er med lysdioder.
Henvend dig til Lancias servicenet angående udskiftning
af disse.
BLINKLYS
Fortil
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet C-fig. 15.
❍ Tryk i nærheden af fligene på fatningen (vist på fig.18
med pilene) og træk samtidig i enheden.
❍ Fjern pæren A og udskift den.
❍ Påmontér beskyttelsesdækslet A korrekt. Sideblink
Pæren udskiftes på følgende måde:
❍
Tryk lygteglasset A-fig. 19 i pilens retning, så clipsen
B trykkes sammen, og tag lygten ud.
❍ Drej fatningen C mod uret, fjern pæren D der er tryk-
ket fast, og udskift den.
❍ Isæt fatningen C, og drej den med uret.
❍ Montér derefter lygten B på bilen, og sørg for at clip-
sen går i indgreb med et klik.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 216

I NØDSITUATIONER217
4

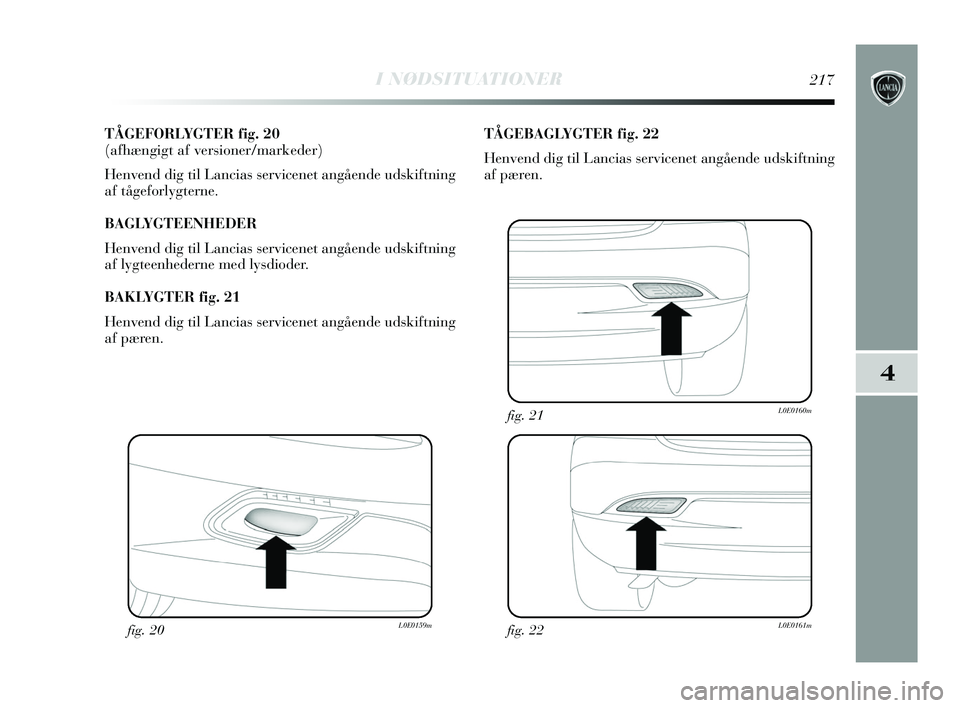

TÅGEFORLYGTER fig. 20
(afhængigt af versioner/markeder)
Henvend dig til Lancias servicenet angående udskiftning
af tågeforlygterne.
BAGLYGTEENHEDER
Henvend dig til Lancias servicenet angående udskiftning
af lygteenhederne med lysdioder.
BAKLYGTER fig. 21
Henvend dig til Lancias servicenet angående udskiftning
af pæren.TÅGEBAGLYGTER fig. 22
Henvend dig til Lancias servicenet angående udskiftning
af pæren.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 217

218I NØDSITUATIONER

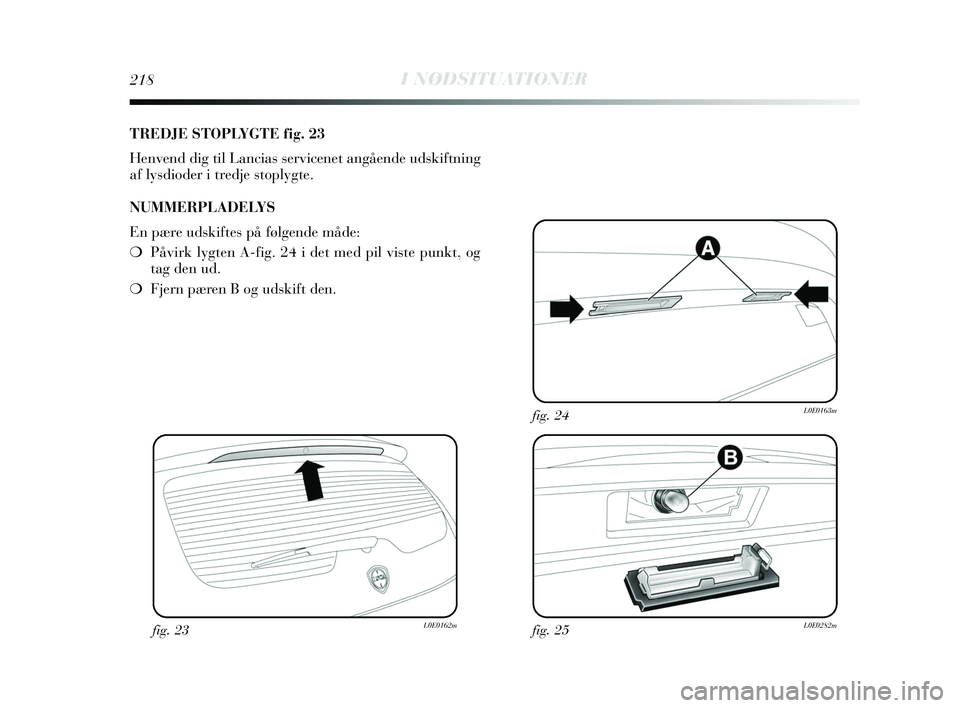

TREDJE STOPLYGTE fig. 23
Henvend dig til Lancias servicenet angående udskiftning
af lysdioder i tredje stoplygte.
NUMMERPLADELYS
En pære udskiftes på følgende måde:
❍Påvirk lygten A-fig. 24 i det med pil viste punkt, og
tag den ud.
❍ Fjern pæren B og udskift den.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 218

I NØDSITUATIONER219
4
fig. 27L0E0166m
fig. 26L0E0165m

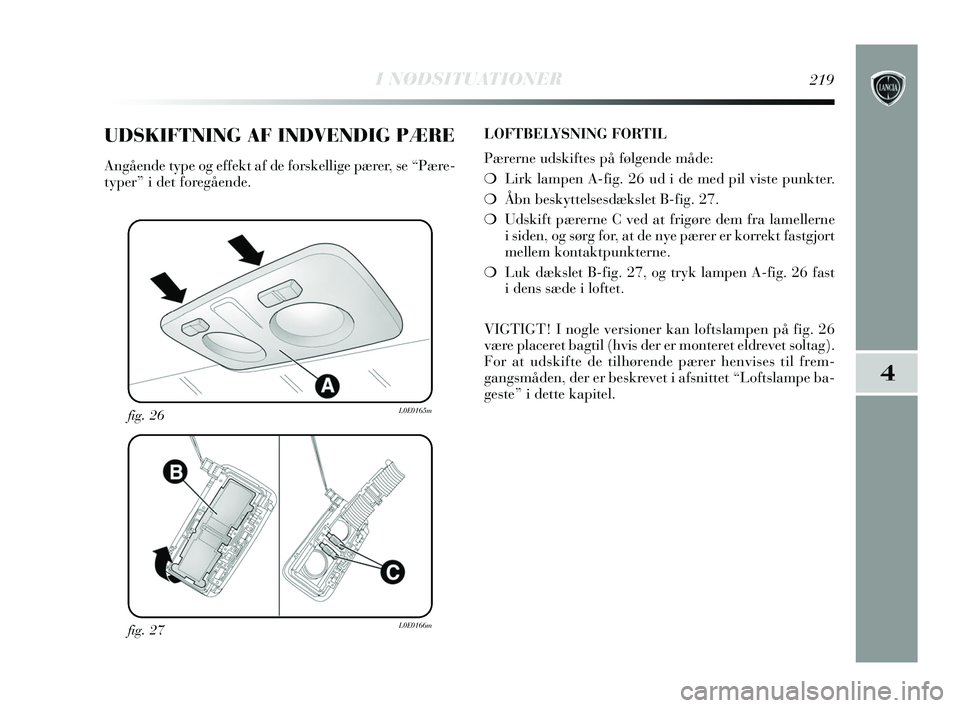

UDSKIFTNING AF INDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se “Pære-
typer” i det foregående.LOFTBELYSNING FORTIL
Pærerne udskiftes på følgende måde:
❍
Lirk lampen A-fig. 26 ud i de med pil viste punkter.
❍ Åbn beskyttelsesdækslet B-fig. 27.
❍ Udskift pærerne C ved at frigøre dem fra lamellerne
i siden, og sørg for, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❍ Luk dækslet B-fig. 27, og tryk lampen A-fig. 26 fast
i dens sæde i loftet.
VIGTIGT! I nogle versioner kan loftslampen på fig. 26
være placeret bagtil (hvis der er monteret eldrevet soltag).
For at udskifte de tilhørende pærer henvises til frem-
gangsmåden, der er beskrevet i afsnittet “Loftslampe ba-
geste” i dette kapitel.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 219

220I NØDSITUATIONER
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

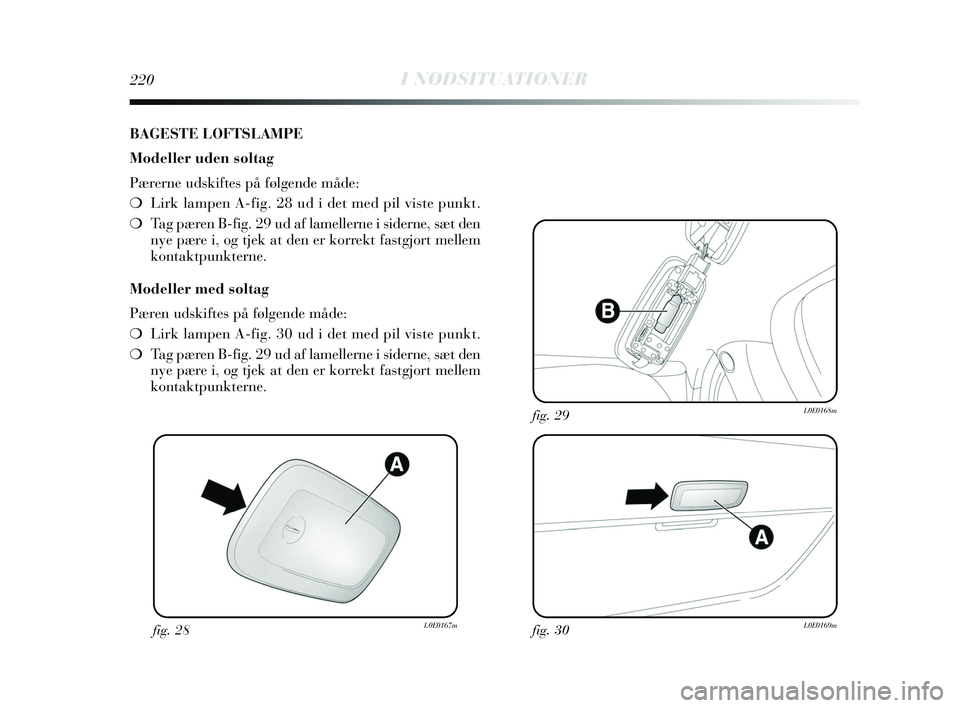

BAGESTE LOFTSLAMPE
Modeller uden soltag
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 28 ud i det med pil viste punkt.
❍ Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
Modeller med soltag
Pæren udskiftes på følgende måde:
❍ Lirk lampen A-fig. 30 ud i det med pil viste punkt.
❍ Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 220

I NØDSITUATIONER221
4
fig. 32L0E0171mfig. 33L0E0172m

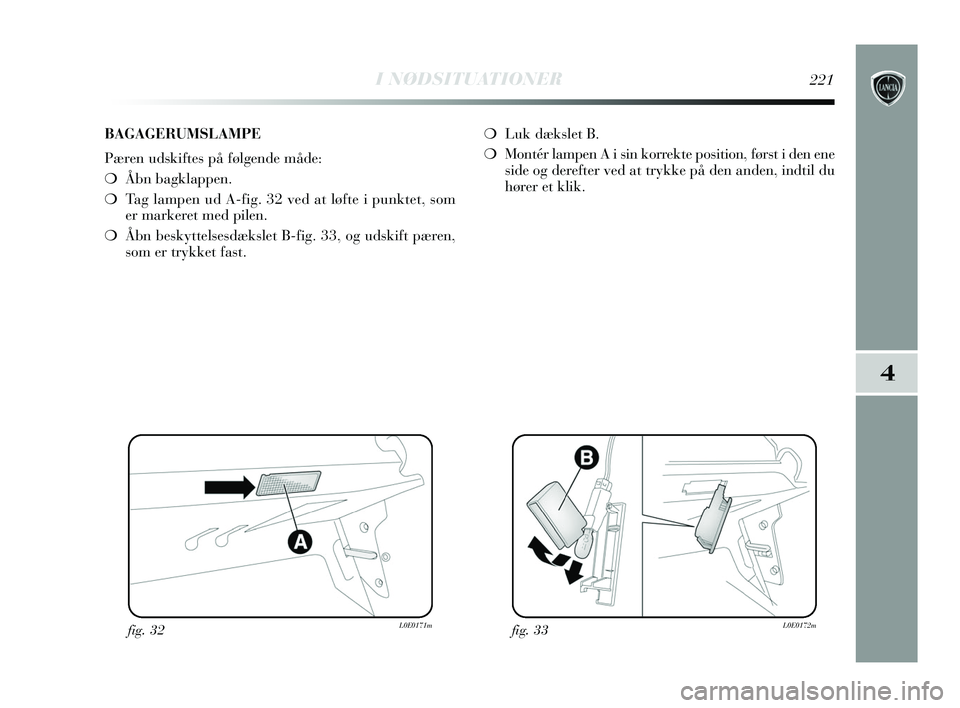

BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn bagklappen.
❍ Tag lampen ud A-fig. 32 ved at løfte i punktet, som
er markeret med pilen.
❍ Åbn beskyttelsesdækslet B-fig. 33, og udskift pæren,
som er trykket fast. ❍
Luk dækslet B.
❍ Montér lampen A i sin korrekte position, først i den ene
side og derefter ved at trykke på den anden, indtil du
hører et klik.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 221

222I NØDSITUATIONER
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

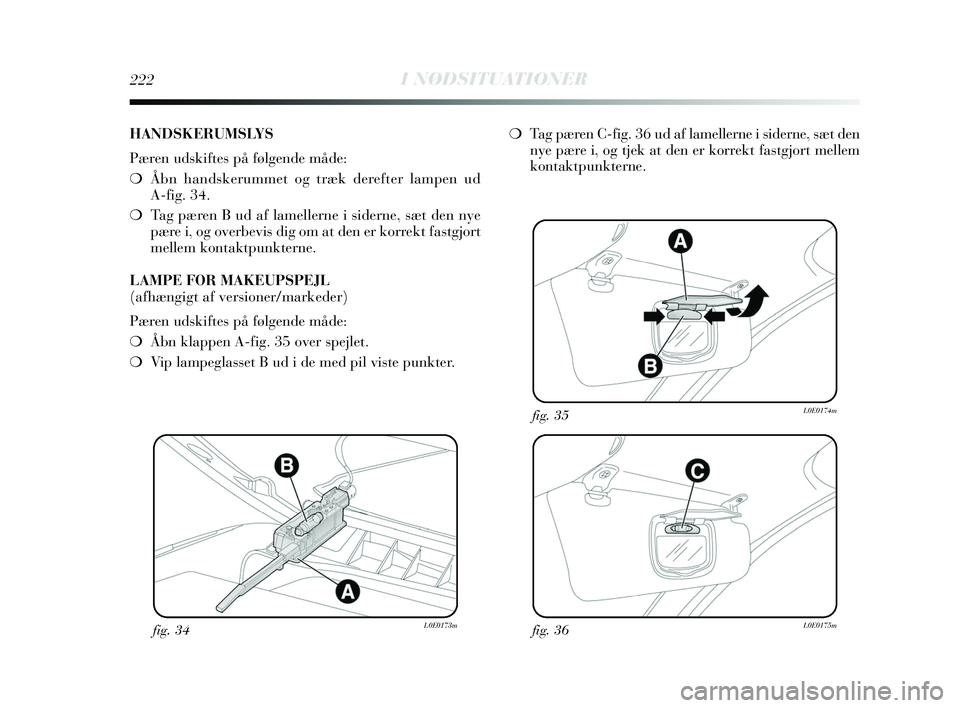

HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen ud
A-fig. 34.
❍ Tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
LAMPE FOR MAKEUPSPEJL
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❍ Åbn klappen A-fig. 35 over spejlet.
❍ Vip lampeglasset B ud i de med pil viste punkter. ❍
Tag pæren C-fig. 36 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
