2015 Hyundai Accent Manuel du propriétaire (in French)

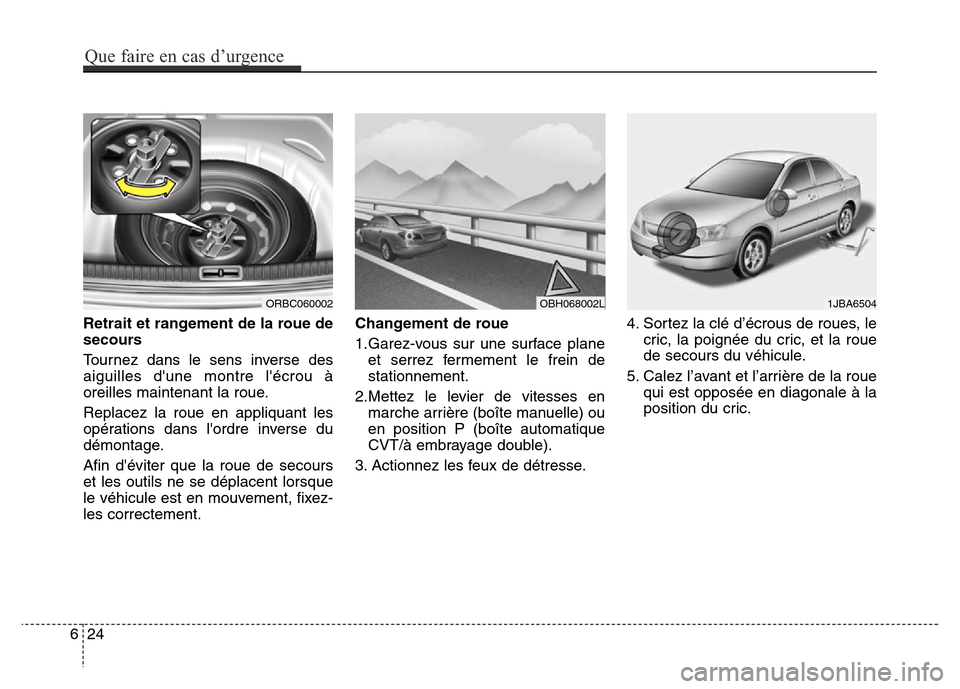

Retrait et rangement de la roue de
secours
Tournez dans le sens inverse des
aiguilles d'une montre l'écrou à
oreilles maintenant la roue.
Replacez la roue en appliquant les
opérations dans l'ordre inverse du
démontage.
Afin d'éviter que la roue de secours
et les outils ne se déplacent lorsque
le véhicule est en mouvement, fixez-
les correctement.Changement de roue
1.Garez-vous sur une surface plane
et serrez fermement le frein de
stationnement.
2.Mettez le levier de vitesses en marche arrière (boîte manuelle) ou
en position P (boîte automatique
CVT/à embrayage double).
3. Actionnez les feux de détresse. 4. Sortez la clé d’écrous de roues, le
cric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue qui est opposée en diagonale à la
position du cric.
ORBC060002OBH068002L1JBA6504
624
Que faire en cas d’urgence

6. Desserrez d’un tour les écrous deroue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol. 7. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sont
constituées de plaques soudées
au châssis avec deux pattes et un
repère saillant qui doit
correspondre au cric.
AVERTISSEMENT
- Changement de roue
• Afin d’éviter tout mouvement du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
• Nous recommandons un calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé à
l’aide d’un cric.
ORBC0600031JB6025
Que faire en cas d’urgence
25
6

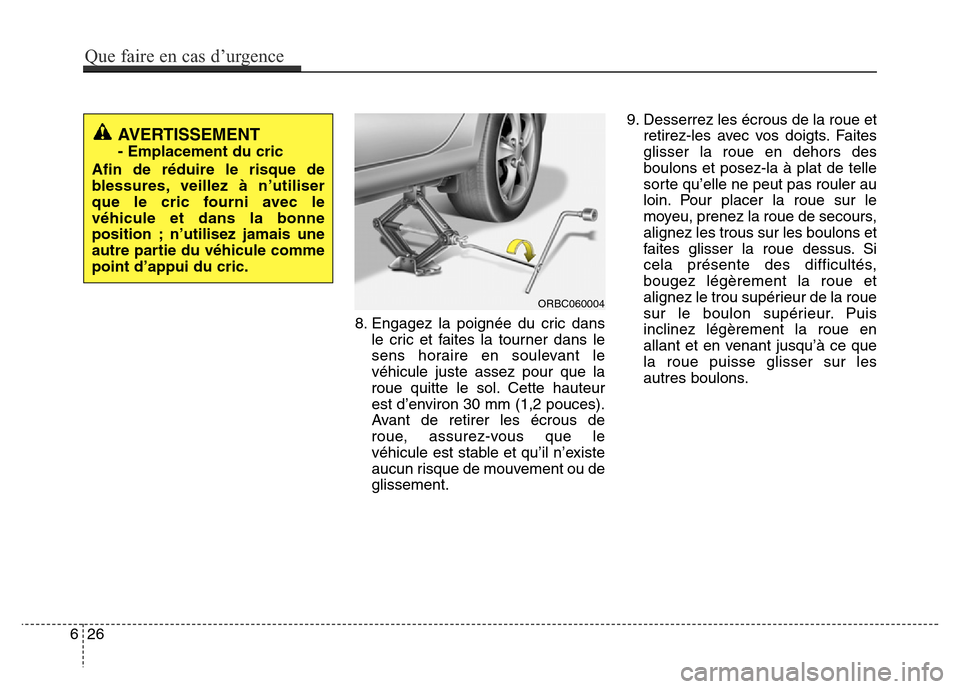

8. Engagez la poignée du cric dansle cric et faites la tourner dans le
sens horaire en soulevant le
véhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou de
glissement. 9. Desserrez les écrous de la roue et
retirez-les avec vos doigts. Faites
glisser la roue en dehors des
boulons et posez-la à plat de telle
sorte qu’elle ne peut pas rouler au
loin. Pour placer la roue sur le
moyeu, prenez la roue de secours,
alignez les trous sur les boulons et
faites glisser la roue dessus. Si
cela présente des difficultés,
bougez légèrement la roue et
alignez le trou supérieur de la roue
sur le boulon supérieur. Puis
inclinez légèrement la roue en
allant et en venant jusqu’à ce que
la roue puisse glisser sur les
autres boulons.
AVERTISSEMENT
- Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec le
véhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule comme
point d’appui du cric.
ORBC060004
626
Que faire en cas d’urgence

10. Pour remettre en place la roue,maintenez-la sur les boulons,
mettez les écrous de roue sur les
boulons, puis serrez à la main.
Secouez légèrement le pneu
pour être sût qu’il est bien
positionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
11. Descendez le véhicule au sol en tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre. Puis positionnez la clé comme
l’indique le schéma et serrez les
écrous de roue. Assurez-vous que la
douille repose complètement sur
l’écrou. Ne vous tenez pas debout
sur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaque
autre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveau
que chaque écrou est bien serré.
Après remplacement des roues,
faites serrer les écrous de roue au
bon couple dès que possible par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-les
prudemment pour éviter
d’éventuelles blessures graves.
Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-le.
Si le contact sur la surface de
montage n’est pas bon entre la
roue et le moyeu, les écrous de
la roue peuvent se desserrer et
entraîner la perte d’une roue. Si
vous perdez une roue, vous
risquez de perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.
ORBC060005
Que faire en cas d’urgence
27
6

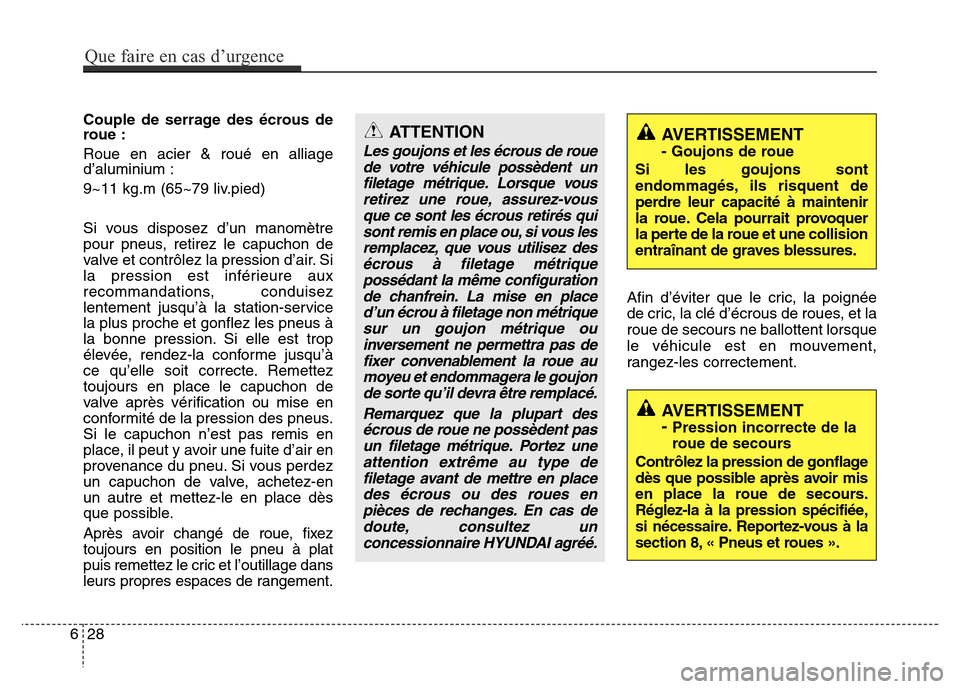

Couple de serrage des écrous de
roue :
Roue en acier & roué en alliage
d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-service
la plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remettez
toujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.
Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-en
un autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez
toujours en position le pneu à plat
puis remettez le cric et l’outillage dans
leurs propres espaces de rangement.Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et la
roue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.ATTENTION
Les goujons et les écrous de roue
de votre véhicule possèdent unfiletage métrique. Lorsque vousretirez une roue, assurez-vousque ce sont les écrous retirés quisont remis en place ou, si vous lesremplacez, que vous utilisez desécrous à filetage métriquepossédant la même configurationde chanfrein. La mise en placed’un écrou à filetage non métriquesur un goujon métrique ouinversement ne permettra pas defixer convenablement la roue aumoyeu et endommagera le goujonde sorte qu’il devra être remplacé.
Remarquez que la plupart desécrous de roue ne possèdent pasun filetage métrique. Portez uneattention extrême au type defiletage avant de mettre en placedes écrous ou des roues enpièces de rechanges. En cas dedoute, consultez unconcessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une collision
entraînant de graves blessures.
AVERTISSEMENT
-
Pression incorrecte de la
roue de secours
Contrôlez la pression de gonflage
dès que possible après avoir mis
en place la roue de secours.
Réglez-la à la pression spécifiée,
si nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
628
Que faire en cas d’urgence

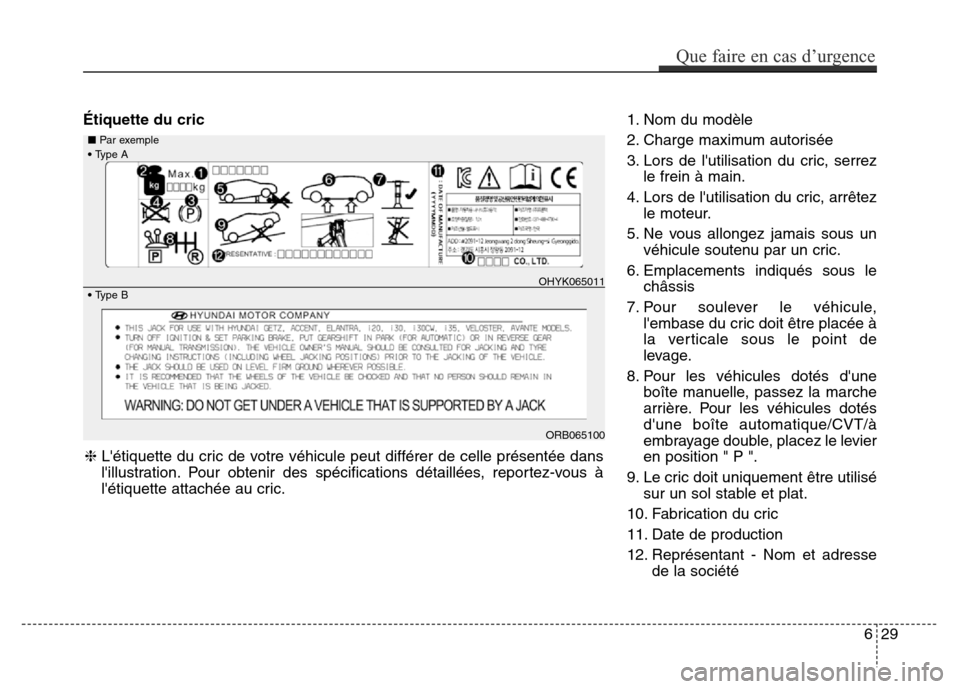

Étiquette du cric1. Nom du modèle
2. Charge maximum autorisée
3. Lors de l'utilisation du cric, serrez
le frein à main.
4. Lors de l'utilisation du cric, arrêtez le moteur.
5. Ne vous allongez jamais sous un véhicule soutenu par un cric.
6. Emplacements indiqués sous le châssis
7. Pour soulever le véhicule, l'embase du cric doit être placée à
la verticale sous le point de
levage.
8. Pour les véhicules dotés d'une boîte manuelle, passez la marche
arrière. Pour les véhicules dotés
d'une boîte automatique/CVT/à
embrayage double, placez le levier
en position " P ".
9. Le cric doit uniquement être utilisé sur un sol stable et plat.
10. Fabrication du cric
11. Date de production
12. Représentant - Nom et adresse de la société
❈
L'étiquette du cric de votre véhicule peut différer de celle présentée dans
l'illustration. Pour obtenir des spécifications détaillées, reportez-vous à
l'étiquette attachée au cric.
Que faire en cas d’urgence
29
6
ORB065100
OHYK065011
•
Type A
• Type B
■ Par exemple

Déclaration CE de conformité pour le cric
JACKDOC14F
630
Que faire en cas d’urgence

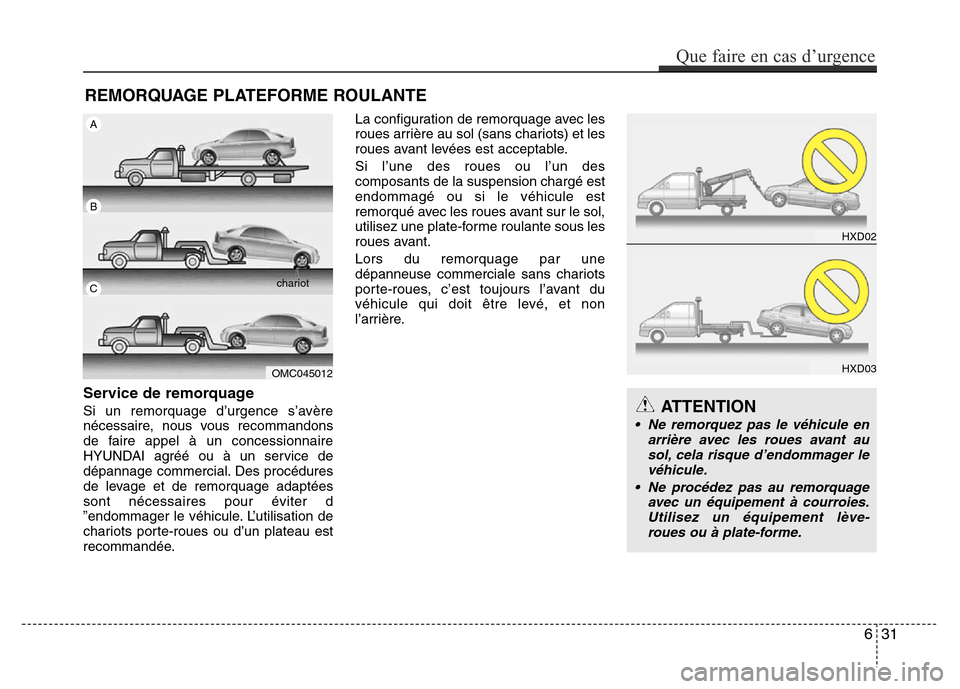

REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial. Des procédures
de levage et de remorquage adaptées
sont nécessaires pour éviter d
”endommager le véhicule. L’utilisation de
chariots porte-roues ou d’un plateau est
recommandée.La configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable.
Si l’une des roues ou l’un des
composants de la suspension chargé est
endommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant.
Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
HXD02
HXD03OMC045012
A
B
C
chariot
ATTENTION
• Ne remorquez pas le véhicule en
arrière avec les roues avant ausol, cela risque d’endommager le véhicule.
• Ne procédez pas au remorquage avec un équipement à courroies.Utilisez un équipement lève- roues ou à plate-forme.
Que faire en cas d’urgence
31
6
