2015 FIAT PUNTO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Τρυπημένο ελαστικό ή σβηστός
λαμπτήρας;
Μπορεί να συμβεί κάποιο πρόβλημα
που θα ενοχλήσει το ταξίδι σας.
Οι σελίδες που αναφέρονται στην
περίπτωση έκτακτης ανάγκης, μπορεί
να σας βοηθήσουν να αντιμετωπίσετε
μόνοι σας και με ηρεμία κρίσιμες
καταστάσεις.
Σε περίπτωση έκτακτης ανάγκης σάς
προτείνουμε να καλέσετε τον αριθμό
χωρίς χρέωση που αναφέρεται στο
Βιβλίο της Εγγύησης.
Επίσης, είναι δυνατόν να απευθυνθείτε
στον παγκόσμιο, εθνικό ή διεθνή
αριθμό χωρίς χρέωση για να
αναζητήσετε τα σημεία του Δικτύου
Τεχνικής Εξυπηρέτησης, που
βρίσκονται πιο κοντά σας.ΦΩΤΑ ΑΛΑΡΜ.................................104
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ ....................................104
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ .......110
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ ...115
ΚΙΤ "FIX&GO AUTOMATIC"..............118
ΕΚΚΙΝΗΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ
ΑΝΑΓΚΗΣ .......................................121
ΣΥΣΤΗΜΑ ΔΙΑΚΟΠΗΣ ΚΑΥΣΙΜΟΥ ..123
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ ...............................124
103

ΦΩΤΑ ΑΛΑΡΜ
ΕΝΤΟΛΗ
Πιέστε το πλήκτρο A (εικ. 76) για να
ανάψετε/σβήσετε τα φώτα, όποια και
αν είναι η θέση του διακόπτη
ανάφλεξης. Με τα αλάρμ
ενεργοποιημένα αναβοσβήνουν οι
λυχνίες
και.
Φρενάρισμα σε κατάσταση
έκτακτης ανάγκης
Στην περίπτωση φρεναρίσματος σε
κατάσταση έκτακτης ανάγκης, ανάβουν
αυτόματα τα αλάρμ και επάνω στον
πίνακα φωτίζονται οι λυχνίες
και.
Τα φώτα σβήνουν αυτόματα όταν το
φρενάρισμα δεν έχει πλέον χαρακτήρα
έκτακτης ανάγκης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
120) 121)40)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒πριν αντικαταστήσετε ένα λαμπτήρα,
ελέγξτε αν είναι οξειδωμένες οι
επαφές του
❒οι καμένοι λαμπτήρες πρέπει να
αντικαθίστανται με άλλους ίδιου τύπου
και ισχύος
❒πάντα να ελέγχετε το ύψος της
φωτεινής δέσμης του φαναριού μετά
από την αντικατάσταση μίας λάμπας
❒όταν δεν λειτουργεί ένας λαμπτήρας,
ελέγξτε ότι είναι ανέπαφη η αντίστοιχη
ασφάλεια πριν την αντικαταστήσετε:
συμβουλευθείτε την παράγραφο
“Αντικατάσταση ασφαλειών” σε αυτό
το κεφάλαιο για τη θέση τοποθέτησης
των ασφαλειών.ΣημείωσηΜπορεί να εμφανιστεί στην
εσωτερική επιφάνεια του μπροστινού
φαναριού ένα ελαφρύ θάμπωμα: αυτό
δεν υποδεικνύει μία δυσλειτουργία
και προκαλείται από χαμηλή
θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το
θάμπωμα θα εξαφανιστεί πολύ
γρήγορα όταν ανάψουν τα μπροστινά
φώτα. Η παρουσία σταγόνων στο
εσωτερικό του προβολέα υποδεικνύει
την εισροή νερού, απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
76F1E0932
104
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Λαμπτήρες Τύπος Ισχύς
Φώτα μεσαίας/μεγάλης σκάλας H4 55W/60W
Φώτα ημέρας (D.R.L.) W21W 21W
Μπροστινές θέσεις W5W 5W
Πίσω φώτα θέσης LED -
Μπροστινά φλας PY21W 21W
Πλευρικά Φλας W5W 5W
Πίσω Φλας PY21W 21W
Φώτα στοπ P21W 21W
3° Στοπ W2,3W 2,3W
Φώτα ομίχλης H11 55W
Φώτα όπισθεν W16W 16W
Πίσω φώτα ομίχλης W16W 16W
Πινακίδα C5W 5W
105

ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Η διάταξη των λαμπτήρων του
μπροστινού οπτικού συνόλου εικ. 77
είναι η παρακάτω:
A - Φώτα θέσης
Β - Φώτα ημέρας (D.R.L)
C-Φλας
D - Φώτα μεσαίας/μεγάλης σκάλας
ΣημείωσηΓια την αντικατάσταση των
λαμπτήρων των μπροστινών φλας,
των φώτων της μεγάλης σκάλας και
των φώτων της μεσαίας σκάλας είναι
δυνατόν να μεταβείτε από το
αντίστοιχο πορτάκι (δείτε όσα
περιγράφονται στην ενότητα ''Φλας'').ΦΩΤΑ ΘΕΣΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση του λαμπτήρα,
αφαιρέστε τη λαστιχένια τάπα μαζί
με την αντίστοιχη άκρη και πιέστε
αντίθετα επάνω στις ασφάλειες
στήριξης B εικ. 78 στη συνέχεια βγάλτε
το ντουί
βγάλτε τον λαμπτήρα C εικ. 78,
αντικαταστήστε τον και βάλτε ξανά το
ντουί, μοντάρετε ξανά τη λαστιχένια
τάπα και βεβαιωθείτε για τη σωστή
ασφάλιση.
ΣημείωσηΓια την αντικατάσταση των
φώτων θέσης LED απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα,
χρησιμοποιώντας την αντίστοιχη
ασφάλεια στήριξης, περιστρέψτε
αριστερόστροφα το ντουί A εικ. 79 και
βγάλτε το. Βγάλτε τον λαμπτήρα B
εικ. 79 σπρώχνοντάς τον ελαφρώς και
περιστρέφοντάς τον αριστερόστροφα,
μοντάρετε ξανά το ντουί
τοποθετώντας το μέσα στην αντίστοιχη
βάση και περιστρέφοντάς το
δεξιόστροφα μέχρι να ακουστεί το κλικ
της ασφάλισης
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ
ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε τη λαστιχένια τάπα,
αποσυνδέστε το φις σύνδεσης B εικ.
80 και βγάλτε την ασφάλεια που
στερεώνει τον λαμπτήρα
77F1E063578F1E0149
79F1E0250
106
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

❒βγάλτε το λαμπτήρα A εικ. 80 και
αντικαταστήστε τον
❒μοντάρετε ξανά το λαμπτήρα,
ευθυγραμμίζοντας το προφίλ του
μεταλλικού τμήματος με την αύλακα
που υπάρχει επάνω την παραβολή του
προβολέα Στερεώστε ξανά την
ασφάλεια στήριξης, συνδέστε το φις
σύνδεσης, μοντάρετε την τάπα και
βεβαιωθείτε ότι έχει ασφαλίσει
ΦΛ ΑΣ
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒στρίψτε τον δεξί/αριστερό τροχό
προς τα μέσα και ξεβιδώστε τις
διατάξεις ασφάλισης A εικ. 81. Βγάλτε
το πορτάκι B
❒αφαιρέστε το καπάκι του ντουί C εικ.
82 γυρίζοντάς το αριστερόστροφα❒βγάλτε τον λαμπτήρα D εικ. 83
σπρώχνοντάς τον ελαφρά και
περιστρέψτε τον αριστερόστροφα, στη
συνέχεια αντικαταστήστε τον
❒τοποθετήστε και πάλι το καπάκι/
ντουί C γυρίζοντάς το δεξιόστροφα και
ασφαλίζοντας το σωστά. Μοντάρετε
το πορτάκι B και βιδώστε τις διατάξεις
ασφάλισης A.Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ.
84 πιέστε την ασφάλεια στήριξης B, και
στη συνέχεια βγάλτε το σύνολο προς
τα έξω
❒γυρίστε αριστερόστροφα το ντουί C
εικ. 84, βγάλτε το λαμπτήρα D και
αντικαταστήστε τον
❒μοντάρετε το ντουί C εικ. 84 μέσα
στο τζαμάκι περιστρέφοντάς το
δεξιόστροφα και μοντάρετε το σύνολο
επιβεβαιώνοντας το κλικ ασφάλισης
της εσωτερικής ασφάλειας στήριξης Β.
80F1E0150
A
A
B
81F1E0621
82F1E0152
D
83F1E0153
107

ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ξεβιδώστε τη βίδα A εικ. 85 και
βγάλτε το κάλυμμα προστασίας B
❒ξεβιδώστε τις βίδες στήριξης Cεικ.
85 και βγάλτε τον προβολέα❒βγάλτε το λαμπτήρα A εικ. 86
περιστρέφοντάς τον αριστερόστροφα
και αποσυνδέστε το φις σύνδεσης.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τις λάμπες για τα φώτα
θέσης (LED), τα φώτα στοπ και τα
φλας. Για την αντικατάσταση ενός
λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒ξεβιδώστε τις βίδες A εικ. 87 και
αποσυνδέστε το φις σύνδεσης B, στη
συνέχεια βγάλτε το διάφανο σύνολο
προς τα έξω
❒βγάλτε το ντουί χρησιμοποιώντας τα
στηρίγματα C εικ. 88
❒βγάλτε το λαμπτήρα που θα
αντικαταστήσετε πιέζοντάς τον
ελαφρά και γυρίζοντάς τον
αριστερόστροφα στη συνέχεια
αντικαταστήστε τον❒τοποθετήστε ξανά το ντουί,
συνδέστε ξανά το φις σύνδεσης,
επανατοποθετήστε το σύνολο στο
αμάξωμα του αυτοκινήτου και βιδώστε
τις βίδες στήριξης Α εικ. 87.
84F1E0280
AC
BCC
85F1E0525
A
86F1E0526
87F1E0155
108
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

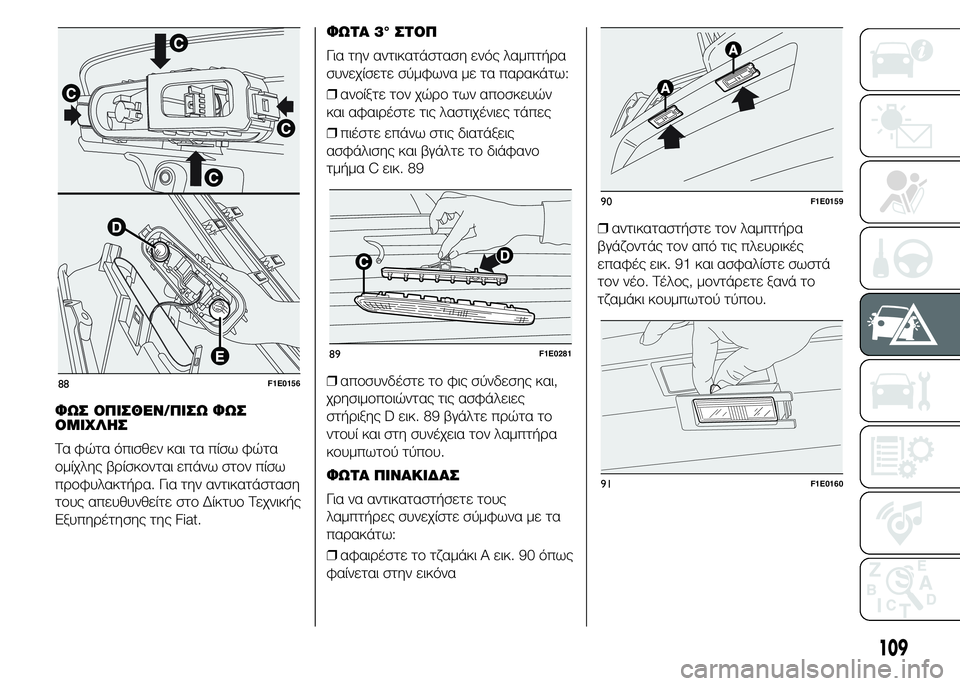

ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ
ΟΜΙΧΛΗΣ
Τα φώτα όπισθεν και τα πίσω φώτα
ομίχλης βρίσκονται επάνω στον πίσω
προφυλακτήρα. Για την αντικατάσταση
τους απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.ΦΩΤΑ 3° ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ανοίξτε τον χώρο των αποσκευών
και αφαιρέστε τις λαστιχένιες τάπες
❒πιέστε επάνω στις διατάξεις
ασφάλισης και βγάλτε το διάφανο
τμήμα C εικ. 89
❒αποσυνδέστε το φις σύνδεσης και,
χρησιμοποιώντας τις ασφάλειες
στήριξης D εικ. 89 βγάλτε πρώτα το
ντουί και στη συνέχεια τον λαμπτήρα
κουμπωτού τύπου.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε το τζαμάκι A εικ. 90 όπως
φαίνεται στην εικόνα❒αντικαταστήστε τον λαμπτήρα
βγάζοντάς τον από τις πλευρικές
επαφές εικ. 91 και ασφαλίστε σωστά
τον νέο. Τέλος, μοντάρετε ξανά το
τζαμάκι κουμπωτού τύπου.
88F1E0156
89F1E0281
90F1E0159
91F1E0160
109

ΠΡΟΣΟΧΗ
120)Τροποποιήσεις ή επισκευές στο
ηλεκτρικό σύστημα οι οποίες δεν
εκτελούνται σωστά ή που δεν λαμβάνουν
υπόψη τις τεχνικές προδιαγραφές του
συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
121)Οι λαμπτήρες αλογόνου περιέχουν
αέριο υπό πίεση, στην περίπτωση
σπασίματος είναι δυνατή η εκτόξευση
θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
40)Όταν χειρίζεστε λαμπτήρες αλογόνου
ακουμπήστε μόνο το μεταλλικό τμήμα.
Ακουμπώντας το διαφανές τμήμα του
λαμπτήρα με τα δάχτυλα σας μπορεί να
μειωθεί η ένταση του φωτός που
εκπέμπεται και ακόμα να επηρεάσει
δυσμενώς τη διάρκεια ζωής του ίδιου του
λαμπτήρα. Στην περίπτωση τυχαίας
επαφής τρίψτε το γλόμπο με ένα πανί
βρεγμένο σε οινόπνευμα και αφήστε να
στεγνώσει.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
122) 123) 124) 125) 126) 127)
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη εικ. 92βρίσκεται στο
πλάι της μπαταρίας: για να φτάσετε
στις ασφάλειες αφαιρέστε το καπάκι
προστασίας δρώντας στα σημεία που
δείχνουν τα βέλη (δείτε εικ. 93).ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Για να φτάσετε στην ασφαλειοθήκη
του ταμπλό των οργάνων εικ.
94ξεβιδώστε τις βίδες A εικ. 95 και να
αφαιρέσετε το κάλυμμα.
92F1E0175
93F1E0174
94F1E0173
110
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
