2015 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

M12

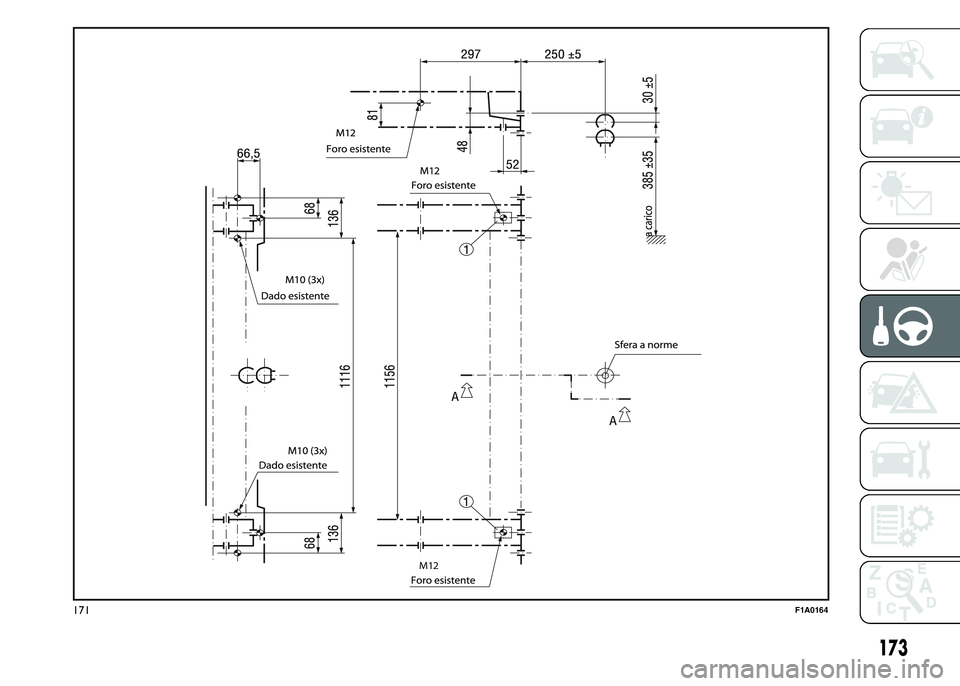

171F1A0164
173

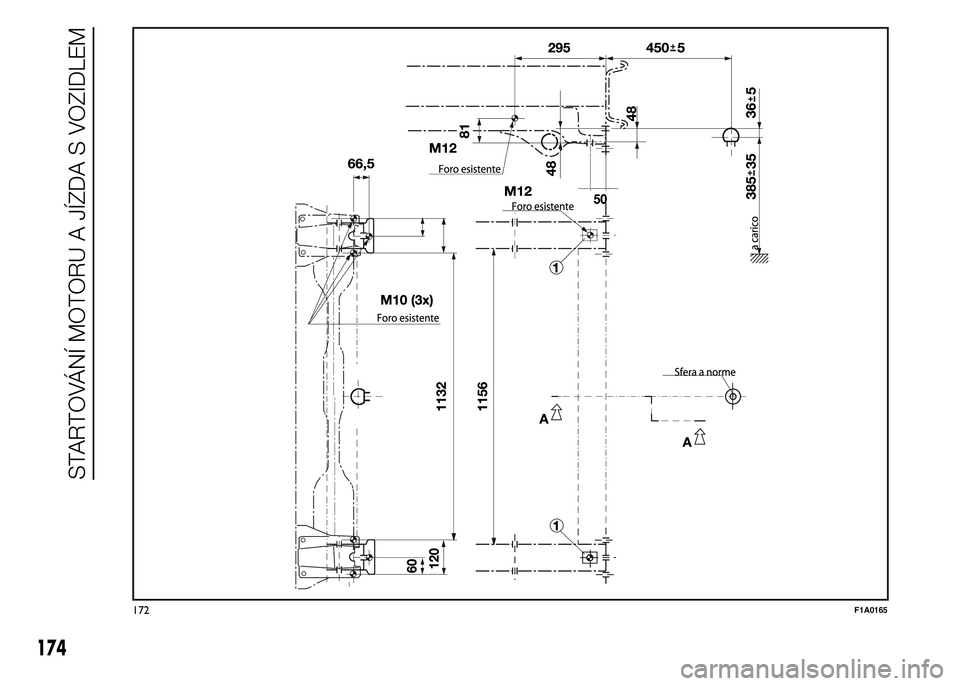

172F1A0165
174
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POKYNY K POUŽITÍ
VYNDAVACÍ TAŽNÉ OJE S
KULOVOU HLAVOU
37) 38) 39) 40) 41) 42)
Než se vydáte na cestu, je nutno
zkontrolovat, zda je vyndavací tažná oj
s kulovou hlavou správně zajištěna, a to
podle následujících parametrů:
❒Zelená značka na točítku souhlasí se
zelenou značkou na tažné oji.
❒Točítko je na tažné oji dotažené na
doraz (bez mezery).
❒Zámek je zamknutý a klíč je vyjmutý
se zámku. Točítko nelze vytáhnout.
❒Oj s kulovou hlavou je pevně
zajištěna v trubkovém uložení.
Zkontrolujte to zatřepáním ruku.
Jestliže některých ze čtyř uvedených
požadavků není splněn, je nutno
provést montáž znovu.
Jestliže není splněn byť jeden z
požadavků, nesmí se tažné zařízení
používat: nebezpečí nehody. Kontaktuje
výrobce spoje.
Tažnou oj s kulovou hlavou lze
namontovat a demontovat manuálně,
bez nářadí.
Nepoužívejte žádné pracovní
prostředky, protože by se mohl
mechanismus poškodit.Nikdy jej neuvolňuje, jestliže je k vozidlo
připojeno přípojné vozidlo či je
namontovaný nakladač.
Při jízdě bez přípojného vozidla nebo
nakladače musí být tažná oj s kulovou
hlavou odstraněna a její trubkové
uložení musí být zaslepeno příslušným
uzávěrem. To platí zejména v případě,
kdy je omezena viditelnost znaků
registrační značky nebo osvětlovací
soustavy vozidla.
Vyndavací tažná oj s
kulovou hlavouobr. 173 - obr.
174 - obr. 175
1. trubkové uložení - 2. Tažná oj s
kulovou hlavou - 3. Upevňovací koule -
4. Uvolňovací páka - 5. Točítko - 6.
Krytka - 7. Klíč - 8. Červená značka
(točítko) - 9. Zelená značka (točítko) -
10. Zelená značka (tažná oj) - 11.
Symbol (uvolnění ovládání) - 12. Uzávěr
- 13. Spojovací kolík - 14. Žádná
mezera mezi2a5-15.Mezera asi 5
mm
Montáž tažné oje s
demontovatelnou
kulovou hlavou
1. Odstraňte uzávěr z trubky.
173F1A0380
174 - Zajištěná poloha: jízdaF1A0381
175 - Odjištěná poloha: odstraněnoF1A0382
175

Po vytažení ze zavazadlového prostoru
se tažná oj s kulovou hlavou nachází
normálně v odjištěné poloze. To se
pozná podle toho, že se točítko nachází
v určité vzdálenosti od tažné oje
odpovídající mezeře asi 5 mm (viz
obrázek) a podle červené značky na
točítku, která směřuje k zelené značce
na tažné oji.
Je nutno mít na paměti, že tažnou oj lze
namontovat jedině v případě, že se
nachází ve výše uvedeném stavu.
Pokud by se zajišťovací mechanismus
tažné oje uvolnil před montáží či kdykoli
jindy či by nacházel v uvolněné poloze,
je nutno jej předepnout. Zablokovaná
poloha se pozná podle toho, že zelená
značka na točítku odpovídá zelené
značce na tažné oji a že je točítko
dotaženo na koncovou polohu na tažné
oji, tzn. není zde mezera (viz obrázek).Zajišťovací mechanismus se předepne
takto: se zasunutým klíčem a
odemknutým zámkem vytáhněte
točítko po směru šipky a točte jim ve
směru šipky b na doraz. Uvolňovací
páčka se zasune a zajišťovací
mechanismus zůstane v poloze
předepnutí i ve stavu, kdy je točítko
uvolněno. Před montáží je nutno tažnou
oj zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
2. Před montáží je nutno tažnou oj
zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
3. Zamkněte zámek a vytáhněte klíč.
Klíč nelze vytáhnout, jestliže je zámek
odemknutý. Nasaďte krytku na zámek.
Demontáž tažné oje
1. Odstraňte krytku ze zámku a zatlačte
ji do madla klíčku. Odemkněte zámek
klíčem.2. Držte pevně tažnou oj, vytáhněte
točítko ve směru šipky a natočte jej ve
směru šipky b na doraz tak, aby zcela
uvolnilo. Pak vytáhněte tažnou oj z
trubkového uložení. Točítko lze pak
uvolnit: samo se zastaví v odjištěné
poloze.
3. Umístěte tažnou oj do zavazadlového
prostoru, tak aby se nemohla znečistit
či poškodit dalšími přepravovanými
předměty.
4. Trubkové uložení uzavřete příslušným
uzávěrem.
UPOZORNĚNÍ
37) Vyndavací tažnou oj s kulovou
hlavou smí opravovat a rozebírat
jen výrobce.
38) Štítek dodaný s ojí je nutno
umístit na dobře viditelné místo ve
vozidle, u trubkového uložení
nebo do zavazadlového prostoru.
176
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

39) Pro správné fungování systému
je třeba pravidelně odstranit
všechny nečistoty z tažné olej s
kulovou hlavou a z trubkového
uložení. Údržbu mechanických
dílů je nutno provádět v
předepsaných intervalech. Zámek
je nutno mazat jen grafitem.
40) Pravidelně je nutno mazat tukem
bez pryskyřice nebo oleje klouby,
kluzné povrchy a koule. Mazání
slouží i jako další konzervace proti
korozi.
41) Při čistění vozidla parní tryskou
je nutno tažnou oj demontovat a
upevnit příslušný uzávěr. Tažná oj
s kulovou hlavou se nesmí čistit
parní tryskou.
42) Spolu s tažnou ojí se dodávají
dva klíče. Poznamenejte si číslo
klíče uvedené na západce pro
případné objednání v budoucnu a
číslo řádně uschovejte.
177

ZIMNÍ PNEUMATIKY
Technici servisní sítě Fiat rádi poradí s
volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
Sjetím vzorku na hloubku menší než 4
mm se podstatně omezí výkony
zimních pneumatik. V takovém případě
je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto
pneumatiky nižší výkony než standardní
pneumatiky. Proto je třeba používat
zimní pneumatiky pouze pro výkony,
pro něž byly schváleny.
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5%), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,
kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění
je nezbytné, aby byla všechna kola
vozidla osazená stejnými pneumatikami
(stejné značky a profilu).
Nezapomínejte, že není vhodné
zaměňovat směr otáčení pneumatik.
139)
POZOR
139) Se zimními pneumatikami s
rychlostním indexem “Q” nesmíte
jezdit rychlostí vyšší než 160 km/h;
s rychlostním indexem “T”
nesmíte jezdit rychlostí vyšší 190
km/h; s rychlostním indexem
“H“ nesmíte jezdit rychlostí vyšší
210 km/h; vždy však musíte
dodržovat dopravní předpisy.
SNĚHOVÉ ŘETĚZY
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi.
Sněhové řetězy se nasazují pouze na
pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z
nabídky příslušenství Lineaccessori
Fiat. Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
43)
UPOZORNĚNÍ Při nasazených
sněhových řetězech pracujte s pedálem
akcelerace velmi citlivě a prokluzování
hnacích kol omezte na minimum,
protože jinak by mohlo dojít k přetržení
řetězů, poškození karosérie a
mechanických komponentů.
UPOZORNĚNÍ U verzí s pneumatikami
o rozměru 225/75 R16 používejte
sněhové řetězy o tloušťce max. 16 mm.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
178
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

UPOZORNĚNÍ
43) S nasazenými sněhovými řetězy
jezděte pomalu, nanejvýš rychlostí
50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům. S
nasazenými řetězy nejezděte
dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo
vozidlo ani povrch vozovky.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená
parkovací brzda;
❒odpojte minusovou svorku od pólu
baterie; pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
❒očistěte a ošetřete nalakované díly
konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně
na trhu;
❒stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel;
❒pootevřete okna;❒přikryjte vozidlo plachtou z tkaniny
nebo děrovaného plastu.
Nepoužívejte plachtu z plastu bez
otvorů, protože neumožňuje
odpařování vlhkosti z povrchu
vozidla;
❒nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně
předepsaná hodnota, kontroluje
pravidelně tlak v pneumatikách;
❒nevypouštějte chladicí soustavu
motoru.
UPOZORNĚNÍ Pokud je vozidlo
opatřeno alarmovým systémem,
vypněte alarm dálkovým ovládáním.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
179
