V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 , kde
lze zjistit adresu nejbližších
autorizovaných servisů Fiat.STARTOVÁNÍ MOTORU ..................182
VÝMĚNA KOLA ...............................183

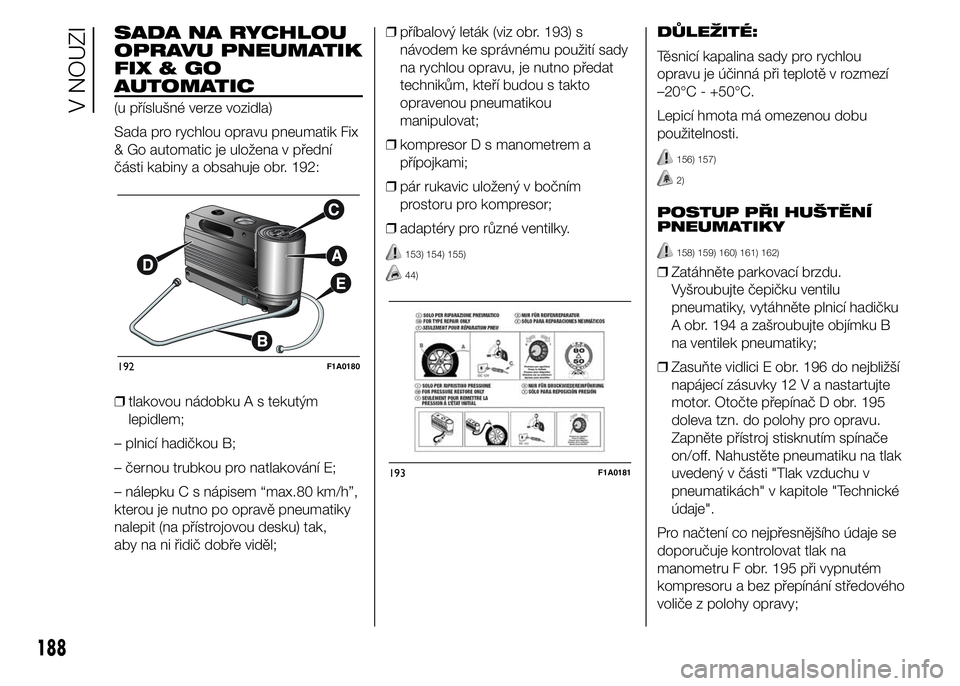

SADA NA RYCHLOU OPRAVU
PNEUMATIK FIX & GO
AUTOMATIC ...................................188
VÝMĚNA ŽÁROVKY ........................192
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................195
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................200
VÝMĚNA POJISTEK........................201
DOBITÍ BATERIE .............................209
ZVEDNUTÍ VOZIDLA .......................210
TAŽENÍ VOZIDLA ............................210
181

STARTOVÁNÍ
MOTORU
Jestliže se kontrolkana přístrojové
desce nepřerušovaně rozsvítí, obraťte
se bez prodlení na autorizovaný servis
Fiat.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Doporučujeme se s kontrolou/výměnou
baterie obrátit na autorizovaný servis
Fiat.
140)
Při startování motoru postupujte takto:
❒zvedněte kryt A obr. 176 přípoje
plusového pólu baterie.❒Vhodným kabelem spojte plusové
svorky obou baterií (značka + u
svorky);
❒druhým vodičem spojte minusovou
svorku (–) pomocné baterie s
ukostřovacím bodem, jak je
zobrazeno na obr. 177;
❒nastartujte motor;
❒jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na autorizovaný servis Fiat.UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Pokud
se pomocná baterie nainstaluje na
druhé vozidlo, je třeba zabránit, aby
mezi baterií a vozidlem s vybitou baterií
došlo k náhodnému kontaktu kovových
částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce. Podobnými manévry by se
mohlo do katalyzátoru dostat palivo a
nenapravitelně jej poškodit.
POZOR
140) Tuto spouštěcí proceduru
musejí provádět pouze zkušené
osoby, protože nesprávný postup
může způsobit elektrické výboje
značné intenzity. Elektrolyt je
jed a žíravina. Zabraňte zasažení
očí a pokožky. Doporučujeme
nepřibližovat se k baterii s volným
plamenem a zapálenými
cigaretami a nevyvolávat v
blízkosti baterie jiskry.
176F1A0351
177F1A0352
182
V NOUZI

VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Při případné výměně kola je nutno pro
správné použití zvedáku a rezervního
kola (u příslušné verze vozidla)
dodržovat níže uvedená opatření:
141) 142) 143) 144) 145)
Důležité:
❒Zvedák váží 4,5 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
146)
Postup při výměně kola:
❒Odstavte vozidlo tak, aby netvořilo
překážku v silničním provozu a bylo
možné kolo vyměnit v bezpečných
podmínkách. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
❒vypněte motor a zatáhněte parkovací
brzdu;
❒zařaďte první nebo zpáteční
rychlostní stupeň;
❒před vystoupením z vozidla si
oblékněte reflexní vestu (dopravní
předpisy toto vyžadují);
❒zaparkované vozidlo označte
prostředky podle zákonů platných v
zemi, v níž s vozidlem jezdíte (např.
trojúhelníkem, výstražnými světly,
atd.);
❒v kopci nebo na nerovné vozovce
umístěte pod kola vhodný předmět
jako zarážku;
❒z kontejneru s nářadím pod
sedadlem spolucestujícího (viz
“Prostor pod sedadlem předního
spolucestujícího” v kapitole
“Seznámení s vozidlem”).
V kontejneru jsou následující nářadí:
A - tažný hák;
B - tyč pro klíč;C - klíč na kolové šrouby;
D - zvedák;
E - nástavec na klíč;
F - rukojeť na šroubovák;
G - špice šroubováku;
❒u vozidel bez kontejneru s nářadím
(speciální výbava) by mohla být
výše uvedená nářadí umístěna ve
vaku;
❒u vozidel se slitinovými ráfky
odstraňte šroubovákem dodávaným
s vozidlem krytku náboje kola, která
je na něm natlačena;
❒z kontejneru vyjměte nástavec a tyč
pro klíč a klíč na kolové šrouby;
❒se správně smontovaným nářadím
povolte o jednu otáčku šrouby kola,
které se má vyměnit;
178F1A0168
179F1A0420
183

❒otáčením objímky částečně rozevřete
zvedák;
❒zvedák umístěte do zvedacího místa,
které se nachází nejblíže u
vyměňovaného kola obr. 178. U
verze s krátkým rozvorem se
zasouvací stupačkou je nutno do
místa určeného pro zvednutí vozidla
viz obr. 180 umístit zvedák natočený
(o 45°) tak, aby se nedostal do kolize
s touto stupačkou;
❒upozorněte případné osoby
nacházející se v blízkosti, že bude
vozidlo zvednuto; je třeba se nedržet
v těsné blízkosti vozidla a hlavně se
jej nedotýkat, dokud nebude znovu
dole;❒U verzí se samočinným
pneumatickým zavěšením je třeba
před zvednutím vozidla zvedákem
stisknout současně a alespoň na
5 sekund tlačítkaAaBobr.181. Tím
se aktivuje pracovní režim pro
zvedání vozidla, během něhož budou
kontrolky v tlačítkách svítit trvale.
Pro výstup z tohoto režimu stiskněte
současně tlačítkaAaBpodalších
5 sekund: obě kontrolky v tlačítkách
zhasnou a systém bude zase plně
provozuschopný. Tento režim se
deaktivuje automaticky překročením
rychlosti asi 5 km/h.
147)
❒Zvedněte vozidlo.
Po zvednutí vozidla:❒u všech verzí: ze zadního pravého
podběhu povolte montážní šroub
A obr. 182 upevňovacího zařízení
rezervního kola správně
smontovaným klíčem s nástavcem B
obr. 182 dodaným s vozidlem;
❒nářadím otáčejte doleva obr. 183,
aby se rezervní kolo dostalo dolů;
❒otáčejte klíčem doleva až na doraz,
který se pozná podle toho, že
otáčení začne jít ztuha, tzn.
že zaskočí spojka ve zvedáku.
148) 149)
❒po odvinutí celého lana zvedacího
zařízení rezervního kola vytáhněte
kolo z vozidla;
❒vyšroubujte zajišťovací hlavici D obr.
184, vytáhněte držák E a uvolněte
kolo.
180F1A0169
181F1A0170
182F1A0171
184
V NOUZI

❒smontovanými nářadími vyšroubujte
úplně šrouby obr. 185 a vytáhněte
kolo;
❒namontujte rezervní kolo tak, aby
otvory G obr. 186 souhlasily s čepy
H. Před nasazením rezervního kola
zkontrolujte, zda jsou jeho dosedací
plochy čisté, bez nečistot, které
by mohly způsobit povolení
upevňovacích šroubů;❒zašroubujte všech pět upevňovacích
šroubů;
❒smontujte nářadí pro utažení
kolových šroubů šrouby křížem podle
schématu uvedeného na obr. 186;
❒montážním klíče na kola spusťte
vozidlo dolů a odstraňte zvedák;
Po výměně kola:
❒vyměněné kolo upevněte k držáku E
obr. 184 a zašroubujte hlavici D;❒smontované nářadí B obr. 183 s
nástavcem B obr. 182 nasuňte na
šroub A obr. 182 ovládacího zařízení
pro uložení rezervního kola a
otočením doprava zvedněte rezervní
kolo zcela nahoru do uložení pod
plošinou. Zkontrolujte, zda se v
okénku na tomto zařízení zobrazí
značka D obr. 183 na důkaz
zaklapnutí zámku.
150)
Postup u vozidel s ráfky z lehké slitiny:
❒postupujte podle pokynů uvedených
výše pro výměnu kola až do umístění
proděravěného kola do zvedacího
zařízení rezervního kola;
❒z kontejneru na nářadí vyjměte
příslušnou sadu;
❒sadu tvoří třmen, tři speciální šrouby
a jeden imbusový klíč o velikosti 10;
183F1A0421
184F1A0174
185F1A0422
G
H
186F1A0176
187F1A0430
185

❒postavte se do zadní části vozidla,
kde je umístěno rezervní kolo;
❒ujistěte se, že je odvinuté celé lano
zvedacího zařízení rezervního kola,
uchopte zvon a umístěte jej do
kruhového třmenu obr. 188;
❒utáhněte hlavici na šroubu pro
zablokování třmenu obr. 189.❒umístěte třmen na vnitřní stranu
slitinového kruhu obr. 190.
❒imbusovým šroubem zašroubujte tři
speciální šrouby na maticích třmenu
obr. 191 pro zablokování kruhu;
❒smontované nářadí B obr. 183 s
nástavcem B obr. 182 nasuňte na
šroub A obr. 182 ovládacího zařízení
pro uložení rezervního kola a
otočením doprava zvedněte rezervní
kolo zcela nahoru do uložení pod
plošinou. Zkontrolujte, zda se v
okénku na tomto zařízení zobrazí
značka D obr. 185 na důkaz
zaklapnutí zámku.
❒zkontrolujte, zda je kolo správně
uloženo ve spodku karosérie (zvedací
systém je opatřen třecí spojkou pro
omezení dorazu; nesprávné uložení
kola znamená ohrožení bezpečnosti);❒umístěte zpět montážní nářadí do
kontejneru / přepravky s nářadím;
❒kontejner / přepravku s nářadím
umístěte do prostoru pod sedadlem
spolucestujícího.
151) 152)
188F1A0424
189F1A0425
190F1A0426
191F1A0385
186
V NOUZI

POZOR
141) Stojící vozidlo označte dle
platných předpisů: výstražnými
světly, výstražným trojúhelníkem,
atd. Cestující musejí vystoupit z
vozidla a vyčkat v bezpečné
vzdálenosti mimo silniční provoz.
Zatáhněte parkovací brzdu. V
kopci nebo na nerovné vozovce
umístěte pod kola vhodný
předmět jako zarážku;
142) Rezervní kolo dodávané s
vozidlem (u příslušné verze
vozidla) je určeno jen pro dané
vozidlo; nemontujte je na vozidlo
jiného model a nemontujte na své
vozidlo rezervní kolo z jiných
modelů. Šrouby kol jsou určené
jen pro dané vozidlo: nepoužívejte
je na vozech jiného modelu a
nemontujte na svůj vůz šrouby z
jiných modelů.
143) Kolo s defektem nechte opravit
a znovu nasadit co nejdříve. Před
montáží nepotírejte závity šroubů
tukem: mohly by se samovolně
vyšroubovat.144) Zvedák slouží výhradně pro
výměnu kol na vozidle, s nímž
je dodáván. V žádném případě se
nesmí používat pro jiné účely,
např. pro zvedání vozidla jiného
modelu. V žádném případě se
nesmí používat pro opravy pod
vozidlem. Při nesprávném
umístění zvedáku může vozidlo
spadnout. Nepoužívejte zvedák
pro zvedání vyšších hmotností než
těch, jež jsou uvedeny na jeho
štítku.
145) V žádném případě
nemanipulujte s plnicím ventilem
pneumatiky. Mezi ráfek a
pneumatiku nevkládejte žádné
nástroje. Pravidelně kontrolujte a
doplňujte tlak v pneumatikách a
v rezervním kole podle hodnot
uvedených v kapitole "Technické
údaje".
146) Zařízení pro zvedání rezervního
kola se nesmí ovládat žádným
jiným nástrojem než klikou z
výbavy vozu. Klika se smí ovládat
výlučně rukou.
147) U verzí se samočinným
pneumatickým zavěšením se
doporučuje nestrkat ruce či hlavu
do podběhu kola: vozidlo se může
automaticky zvýšit nebo snížit v
závislosti na případné změně
teploty nebo zatížení.148) Zvedák ovládejte výhradně
rukou, nepoužívejte jiné nástroje
než ovládací kliku, nepožívejte
pneumatické nebo elektrické
šroubováky.
149) Zranění mohou způsobit i
pohyblivé díly zvedáku (šroub
a kloub): nedotýkejte se jich.
Pokud se zamažete mazacím
tukem, pečlivě se očistěte.
150) Po zvednutí/zajištění rezervního
kola a zkontrolování, zda je
správně umístěno pod plošinou
(podle žluté značky v průhledu na
zařízení), je třeba vytáhnout
montážní klíč. Ve snaze o uvolnění
klíče jím ale nesmíte otočit v
opačném směru, aby se neuvolnilo
upevňovací zařízení a neohrozilo
bezpečné upevnění rezervního
kola a jeho příslušenství obr. 187.
151) Po každé manipulaci s
rezervním kolem je nutno
zkontrolovat jeho řádné umístění
do uložení pod plošinou.
Případným chybným umístěním
kola může být ohrožena
bezpečnost.
152) Zvedací zařízení rezervního
kola je vybaveno třecí pojistnou
spojkou, která slouží k jeho
ochraně. Při působení nadměrnou
silou na montážní šroub by tato
spojka mohla zasáhnout.
187

SADA NA RYCHLOU
OPRAVU PNEUMATIK
FIX&GO
AUTOMATIC
(u příslušné verze vozidla)
Sada pro rychlou opravu pneumatik Fix
& Go automatic je uložena v přední
části kabiny a obsahuje obr. 192:
❒tlakovou nádobku A s tekutým
lepidlem;
– plnicí hadičkou B;
– černou trubkou pro natlakování E;
– nálepku C s nápisem “max.80 km/h”,
kterou je nutno po opravě pneumatiky
nalepit (na přístrojovou desku) tak,
aby na ni řidič dobře viděl;❒příbalový leták (viz obr. 193) s
návodem ke správnému použití sady
na rychlou opravu, je nutno předat
technikům, kteří budou s takto
opravenou pneumatikou
manipulovat;
❒kompresor D s manometrem a
přípojkami;
❒pár rukavic uložený v bočním
prostoru pro kompresor;
❒adaptéry pro různé ventilky.
153) 154) 155)
44)
DŮLEŽITÉ:
Těsnicí kapalina sady pro rychlou
opravu je účinná při teplotě v rozmezí
–20°C - +50°C.
Lepicí hmota má omezenou dobu
použitelnosti.
156) 157)
2)
POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
158) 159) 160) 161) 162)
❒Zatáhněte parkovací brzdu.
Vyšroubujte čepičku ventilu
pneumatiky, vytáhněte plnicí hadičku
A obr. 194 a zašroubujte objímku B
na ventilek pneumatiky;
❒Zasuňte vidlici E obr. 196 do nejbližší
napájecí zásuvky 12 V a nastartujte
motor. Otočte přepínač D obr. 195
doleva tzn. do polohy pro opravu.
Zapněte přístroj stisknutím spínače
on/off. Nahustěte pneumatiku na tlak
uvedený v části "Tlak vzduchu v
pneumatikách" v kapitole "Technické
údaje".
Pro načtení co nejpřesnějšího údaje se
doporučuje kontrolovat tlak na
manometru F obr. 195 při vypnutém
kompresoru a bez přepínání středového
voliče z polohy opravy;
192F1A0180
193F1A0181
188
V NOUZI
