2015 CITROEN JUMPER Manual do condutor (in Portuguese)

Precauções
151
AJUDA RÁPIDA
8
JUMPER-PAPIER_PT_CHAP08_AIDE RAPIDE_ED01-2014

152
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
CARACTERÍSTICAS TÉCNICAS
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DIMENSÕES
O seu veículo existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte as tabelas correspondentes: FURGÃO
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Comprimento total 4 963 5 413 5 998 6 363
H Altura total 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Distância entre eixos 3 000 3 450 4 035
B Inclinação dianteira 948
C Inclinação traseira 1 015 1 380
D Largura (com / sem retrovisores) 2 508 / 2 050
E Largura de vias dianteira 1 810
F Largura de vias traseira 1 790
G Altura do piso de carga 535 a 565
I Comprimento piso inferior 2 670 3 120 3 705 4 070
J Altura interior máxima de carga 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Largura interior máxima 1 870
M Largura interior entre rodas 1 422
Volume (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
PORTAS TRASEIRAS
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Altura útil das portas traseiras 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Largura útil das portas traseiras 1 562

155
9
CARACTERÍSTICAS TÉCNICAS
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
PORTA LATERAL
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Altura da porta lateral deslizante 1 485 1 755 1 485 1 755
Q Largura da porta lateral deslizante 1 075 1 250

156
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
CARACTERÍSTICAS TÉCNICAS
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

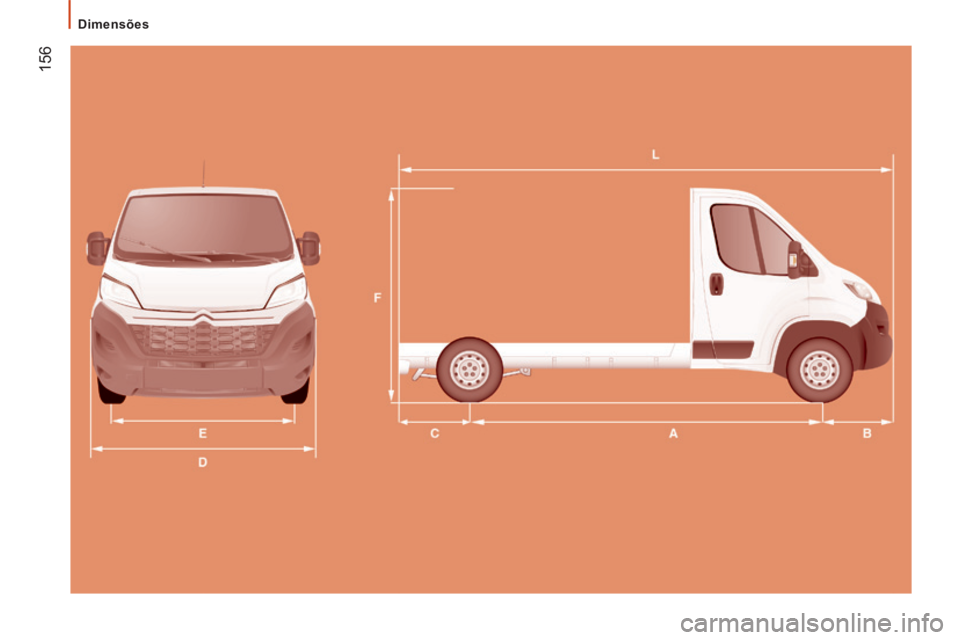

CHASSIS CABINA
L1 L2 L2S L3 L4
L Comprimento total 4 908 5 358 5 708 5 943 6 208
A Largura entre eixos 3 000 3 450 3 800 4 035 4 035
B Inclinação dianteira 948
C Inclinação traseira 960 1 225
D Largura (com / sem retrovisores) 2 508 / 2 050
- Largura carroçaria 2 207
- Largura máxima carroçaria 2 350
E Largura vias dianteiras 1 810
- Largura vias traseiras 1 790
- Largura vias traseiras aumentada 1 980
F Altura total 2 153
- Altura máxima carroçaria 3 500

158
Dimensões
JUMPER-PAPIER_PT_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

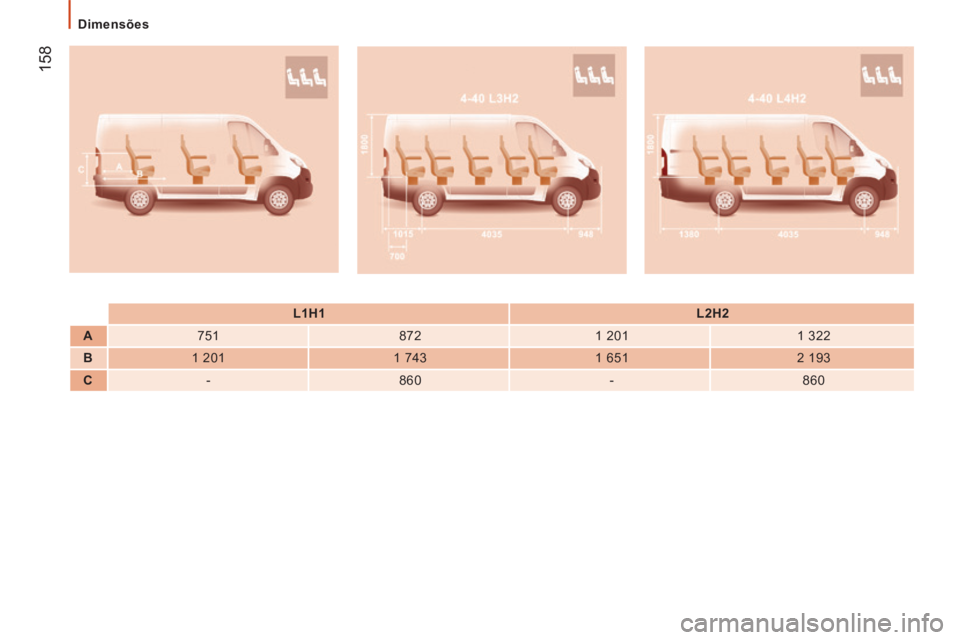

L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
