Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Page 155 of 248
153
9
TEKNISKE SPESIFIKASJONER
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DIMENSJONER
Bilen din finnes i 4 lengder (L1...) og 3 høyder (H1...). Se tabe\
llene under: VAREBIL
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Utvendig lengde 4 963 5 413 5 998 6 363
H Utvendig høyde 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Akselavstand 3 000 3 450 4 035
B Overheng foran 948
C Overheng bak 1 015 1 380
D Bredde (med / uten speil) 2 508 / 2 050
E Bredde sporvidde foran 1 810
F Bredde sporvidde bak 1 790
G Høyde lasteterskel 535 til 565
I Lengde innvendig gulv 2 670 3 120 3 705 4 070
J Maks. innvendig lastehøyde 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksimal innvendig bredde 1 870
M Innvendig bredde mellom hjulhus 1 422
Volum (m
3 ) 8 9,5 10 11,5 13 15 15 17
Page 156 of 248
154
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

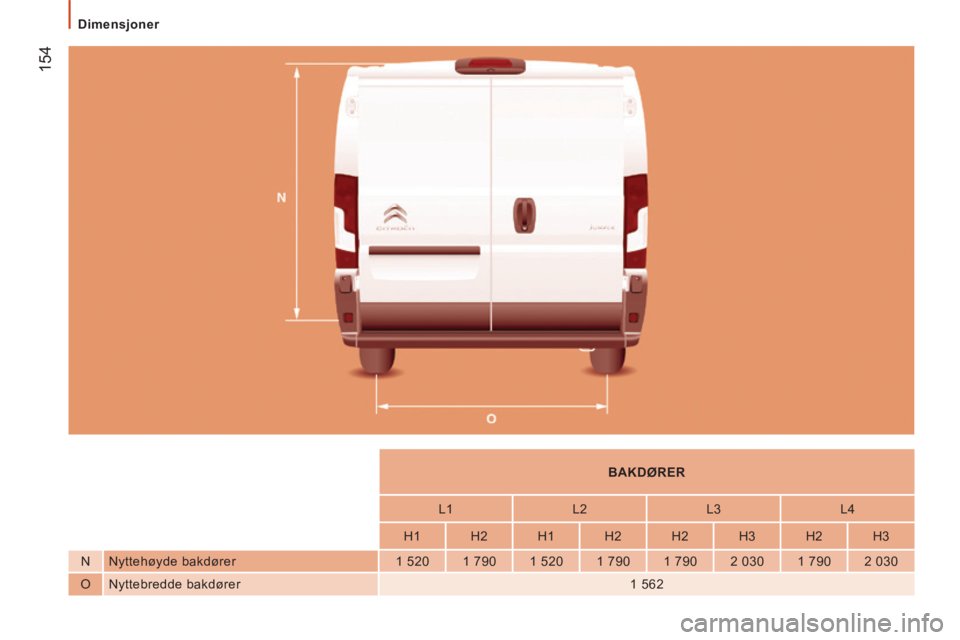

BAKDØRER
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nyttehøyde bakdører 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Nyttebredde bakdører 1 562
Page 157 of 248
155
9
TEKNISKE SPESIFIKASJONER
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

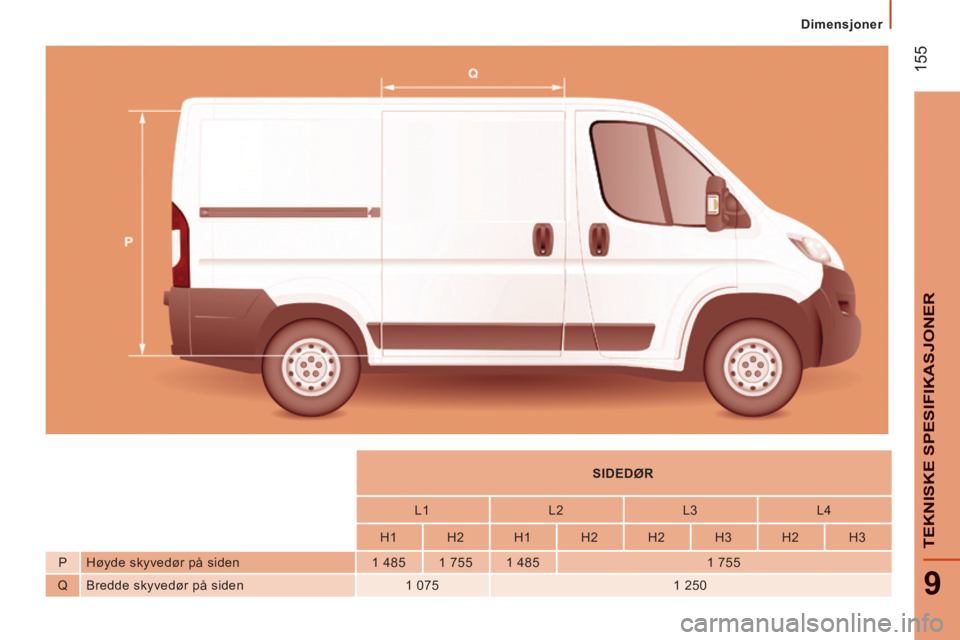

SIDEDØR
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Høyde skyvedør på siden 1 485 1 755 1 485 1 755
Q Bredde skyvedør på siden 1 075 1 250
Page 158 of 248
156
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Page 159 of 248
157
9
TEKNISKE SPESIFIKASJONER
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

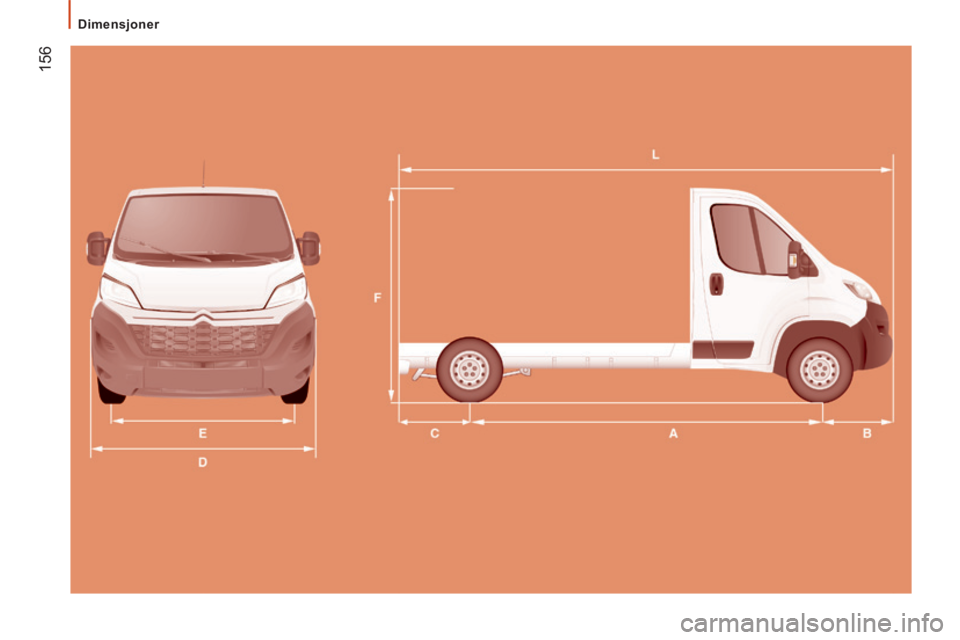

CHASSIS MED KABIN
L1 L2 L2S L3 L4
L Utvendig lengde 4 908 5 358 5 708 5 943 6 208
A Akselavstand 3 000 3 450 3 800 4 035 4 035
B Overheng foran 948
C Overheng bak 960 1 225
D Bredde (med / uten speil) 2 508 / 2 050
- Bredde ved ombygging 2 207
- Maks. bredde ved ombygging 2 350
E Bredde sporvidde foran 1 810
- Bredde sporvidde bak 1 790
- Bredde sporvidde bak ved ombygging 1 980
F Utvendig høyde 2 153
- Maks. høyde ved ombygging 3 500
Page 160 of 248
158
Dimensjoner
JUMPER-PAPIER_NO_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

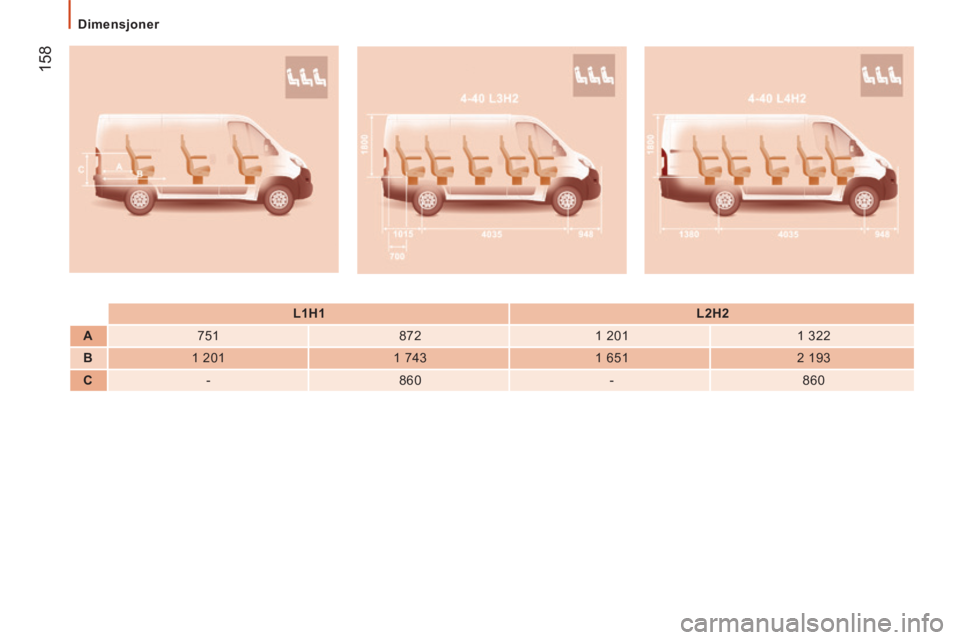

L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
