Aditivo AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
CITROËN ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un aditivo denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El aditivo AdBlue
® está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17

litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000
km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reserva le
permitirá recorrer hasta 2.400
km.
Cuando lleve su vehículo a la red CITROËN o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red CITROËN o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de
ser conforme a la reglamentación
Euro

6

: el vehículo se vuelve
contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
CITROËN o a un taller cualificado:
después de recorrer 1.100


km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
Revisiones

DS5_es_Chap09_verifications_ed01-2015

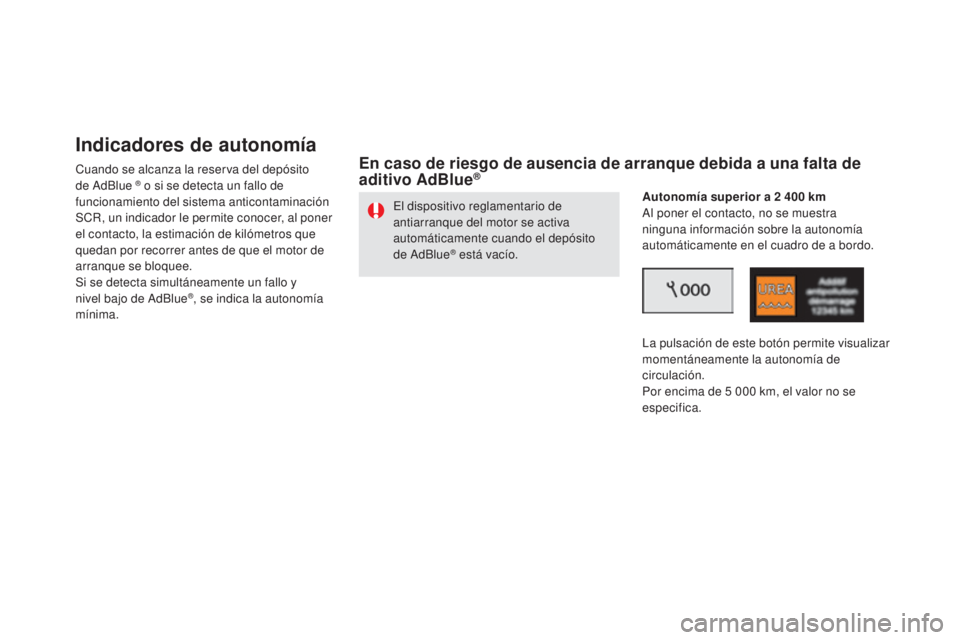

indicadores de autonomía
Cuando se alcanza la reserva del depósito
de AdBlue ® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito
de AdBlue
® está vacío. Autonomía superior a 2 400 km
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este botón permite visualizar
momentáneamente la autonomía de
circulación.
Por encima de 5
000 km, el valor no se
especifica.

257
DS5_es_Chap09_verifications_ed01-2015

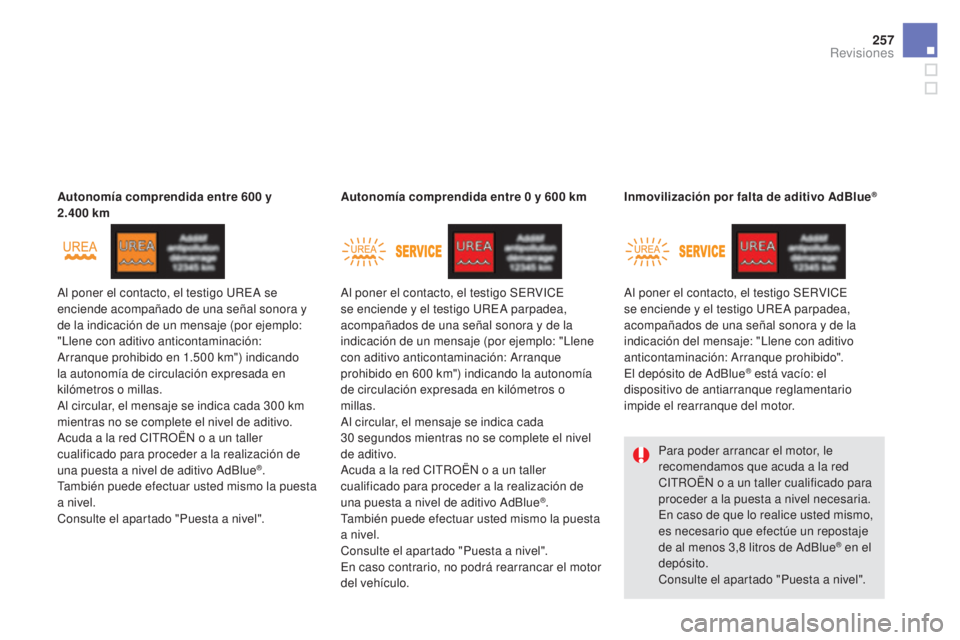

Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel". Autonomía comprendida entre 600

y
2.400


km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o
millas.
Al circular, el mensaje se indica cada
30 segundos mientras no se complete el nivel
de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel".
En caso contrario, no podrá rearrancar el motor
del vehículo. Autonomía comprendida entre 0

y 600 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
in

movilización por falta de aditivo AdBlue
®
Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
proceder a la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8
litros de AdBlue
® en el
depósito.
Consulte el apartado "Puesta a nivel".
Revisiones

DS5_es_Chap09_verifications_ed01-2015
Si se trata de un fallo de
funcionamiento temporal, la alerta
desaparecerá durante el siguiente
trayecto, después del control
de autodiagnosis del sistema
anticontaminación SCR.
Cuando se superan los 1.100

km
recorridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR se activa
automáticamente un dispositivo de
antiarranque del motor. En cuanto
sea posible, lleve el vehículo a la red
CITROËN o a un taller cualificado para
proceder a la revisión del sistema. Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista. En caso de detección de un fallo de
funcionamiento
Si se confirma el fallo del sistema SCR
(después de recorrer 50 km con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300 km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30 segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red CITROËN o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo. Durante la fase de circulación autorizada
(entre 1.100 km y 0 km)
En caso de detección de un fallo de funcionamiento del sistema anticontaminación SCR

259
DS5_es_Chap09_verifications_ed01-2015

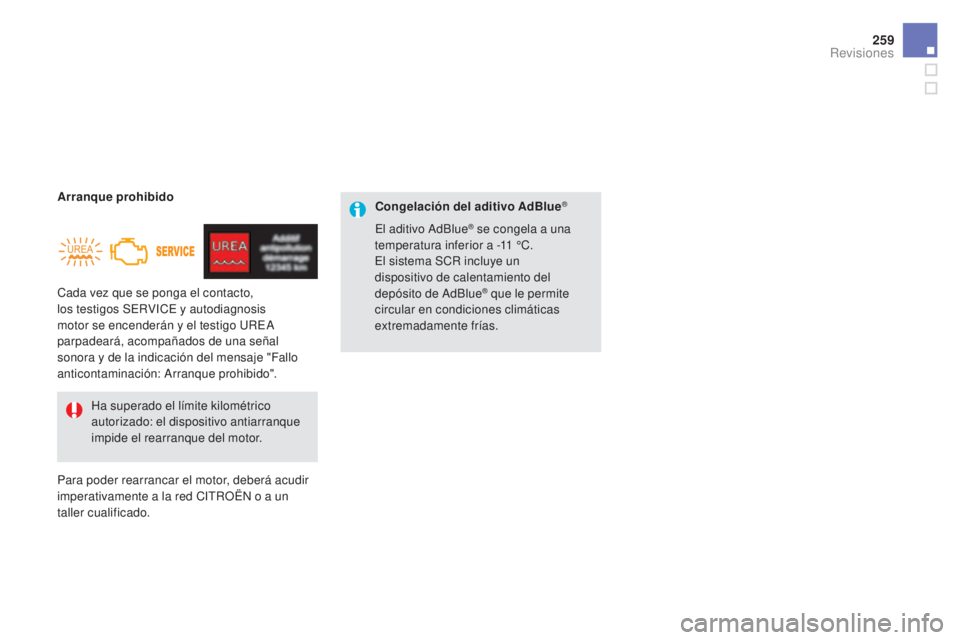

Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido". Arranque prohibido
Para poder rearrancar el motor, deberá acudir
imperativamente a la red CITROËN o a un
taller cualificado.Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor. Congelación del aditivo AdBlue
®
El aditivo AdBlue® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un
dispositivo de calentamiento del
depósito de AdBlue
® que le permite
circular en condiciones climáticas
extremadamente frías.
Revisiones

DS5_es_Chap09_verifications_ed01-2015
Puesta a nivel del aditivo AdBlue®
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red CITROËN o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional entre dos
revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red CITROËN o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.Precauciones de uso
El aditivo AdBlue® es una solución fabricada
a base de urea. Este líquido es inflamable,
incoloro e inodoro (si se conserva en un lugar
fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
producto. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Conserve el AdBlue
® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. Utilice el aditivo AdBlue
® únicamente conforme
a la norma ISO 22241.
No diluya nunca el aditivo en agua.
No vierta el aditivo en el depósito de
gasoil.
Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89

litros (1/2

galón) en la red CITROËN o en
un taller cualificado.

261
DS5_es_Chap09_verifications_ed01-2015
No guarde los botes de AdBlue® en el

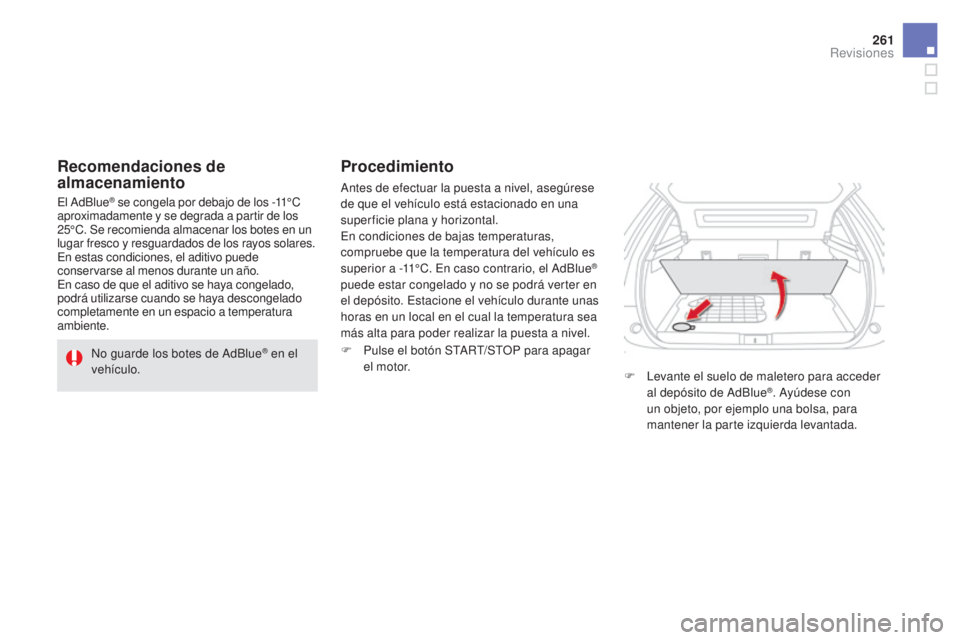

vehículo. Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.
Procedimiento
F Pulse el botón START/STOP para apagar el motor. F

L
evante el suelo de maletero para acceder
al depósito de AdBlue
®. Ayúdese con
un objeto, por ejemplo una bolsa, para
mantener la parte izquierda levantada.
Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en un
lugar fresco y resguardados de los rayos solares.
En estas condiciones, el aditivo puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.
Revisiones

DS5_es_Chap09_verifications_ed01-2015
F Suelte el obturador de plástico negro utilizando la lengüeta. F

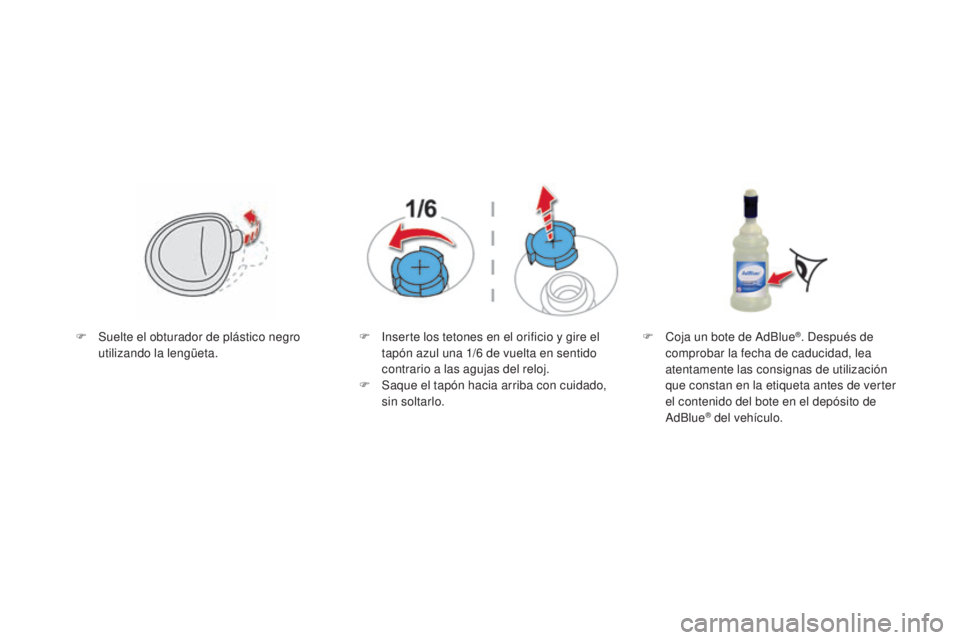

I nserte los tetones en el orificio y gire el
tapón azul una 1/6
de vuelta en sentido
contrario a las agujas del reloj.
F

S
aque el tapón hacia arriba con cuidado,
sin soltarlo. F
C oja un bote de AdBlue®. Después de
comprobar la fecha de caducidad, lea
atentamente las consignas de utilización
que constan en la etiqueta antes de verter
el contenido del bote en el depósito de
AdBlue
® del vehículo.
