Fusibles situados en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles
F Abra la tapa.
F S ustituya el fusible (véase apartado
correspondiente).
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles. Fusible
N°
int
ensidad
(A) Funciones
F20 15Bomba de lavaparabrisas/lavaluneta
F21 20Bomba de lavafaros
F22 15Claxon
F23 15Luz de carretera derecha
F24 15Luz de carretera izquierda
F27 5Pantalla de la luz izquierda
F28 5Pantalla de la luz derecha
información práctica

DS5_es_Chap08_info-pratiques_ed01-2015
Batería de 12 V
La presencia de esta etiqueta,
especialmente si el vehículo va
equipado con Stop & Start, indica que
se trata de una batería de plomo de
12 V con tecnología y características
específicas, cuya desconexión
o sustitución deberá realizarse
exclusivamente en la red CITROËN o
en un taller cualificado. La batería está situada en el compartimento
motor.
Para acceder a ella:
F

A
bra el capó con el mando interior y luego
con el exterior.
F

R
etire la cubierta de plástico para acceder
al borne (+).
F

S
i es necesario, suelte la caja de fusibles
para retirar la batería.
Acceso a la batería
Desconexión del borne (+)
F Levante el mando D al máximo para desbloquear la abrazadera E .
Reconexión del borne (+)
F Coloque la abrazadera E abierta del cable
en el borne (+) de la batería.
F

A
priete verticalmente la abrazadera E para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera separando la guía
de colocación y bajando el mando D .
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Procedimiento para arrancar el motor a partir de otra batería o para recargar la batería descargada.

225
DS5_es_Chap08_info-pratiques_ed01-2015
Después de volver a montar la batería,
el Stop & Start únicamente estará
operativo tras una inmovilización
continua del vehículo, cuya duración
dependerá de las condiciones climáticas
y del estado de carga de la batería
(hasta aproximadamente 8

horas).
Con el Stop & Start la recarga de la
batería no requiere desconexión.
Arranque a partir de otra
batería
Antes iniciar el procedimiento,
compruebe que la batería auxiliar tiene
una tensión nominal de 12
V y una
capacidad, como mínimo, igual a la de
la batería descargada.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté en funcionamiento.
F

R
etire la tapa de plástico del borne (+) si el
vehículo dispone de ella.
F

C
onecte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F

C
onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
(o al punto de masa del vehículo auxiliar).
F

C
onecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado (o al soporte de motor).
F

A

rranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos. F

A
ccione el arranque del vehículo averiado
y deje el motor en marcha.
S

i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo. F
D esconecte la batería del vehículo.
F S iga las instrucciones de uso facilitadas
por el fabricante del cargador.
F

V
uelva a conectar la batería empezando
por el borne (-).
F

C
ompruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.
Recarga de la batería con
un cargador de baterías
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.
F

E
spere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F

V
uelva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
información práctica

DS5_es_Chap08_info-pratiques_ed01-2015

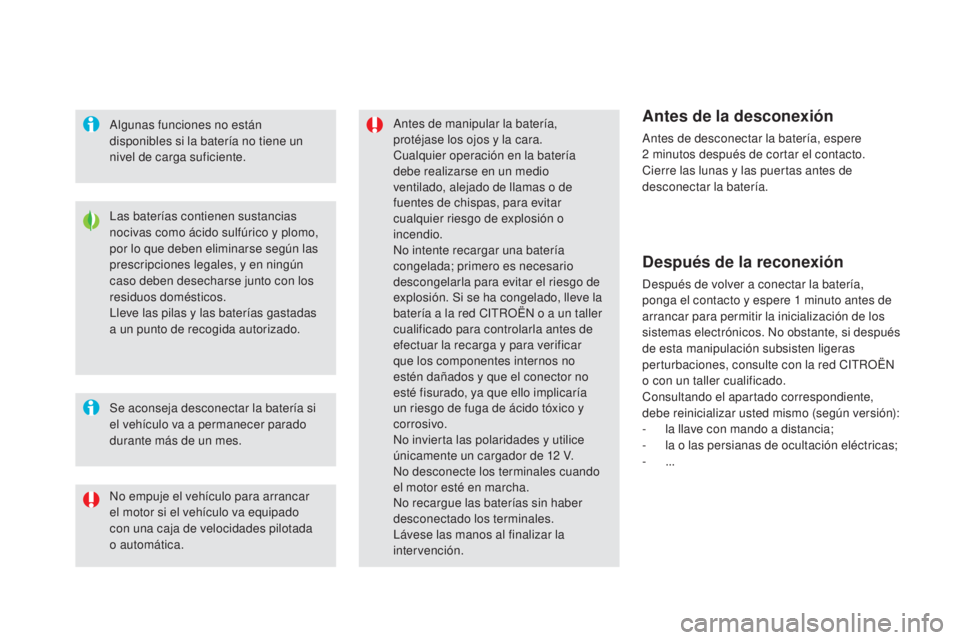

Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo,
por lo que deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
Lleve las pilas y las baterías gastadas
a un punto de recogida autorizado.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
No empuje el vehículo para arrancar
el motor si el vehículo va equipado
con una caja de velocidades pilotada
o automática.Antes de manipular la batería,
protéjase los ojos y la cara.
Cualquier operación en la batería
debe realizarse en un medio
ventilado, alejado de llamas o de
fuentes de chispas, para evitar
cualquier riesgo de explosión o
incendio.
No intente recargar una batería
congelada; primero es necesario
descongelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve la
batería a la red CITROËN o a un taller
cualificado para controlarla antes de
efectuar la recarga y para verificar
que los componentes internos no
estén dañados y que el conector no
esté fisurado, ya que ello implicaría
un riesgo de fuga de ácido tóxico y
corrosivo.
No invierta las polaridades y utilice
únicamente un cargador de 12
V.
No desconecte los terminales cuando
el motor esté en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Lávese las manos al finalizar la
intervención.
Antes de la desconexión
Antes de desconectar la batería, espere
2
minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes de
arrancar para permitir la inicialización de los
sistemas electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
perturbaciones, consulte con la red CITROËN
o con un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo (según versión):
-

l
a llave con mando a distancia;
-

l
a o las persianas de ocultación eléctricas;
-


...
Algunas funciones no están
disponibles si la batería no tiene un
nivel de carga suficiente.

227
DS5_es_Chap08_info-pratiques_ed01-2015
Modo de corte de la
alimentación
Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,
como el aire acondicionado, el desempañado
de la luneta...
Las funciones neutralizadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.Sistema que gestiona el tiempo de utilización
de determinadas funciones para preservar una
carga suficiente en la batería.
Después de parar el motor, algunas funciones
como el sistema de audio y telemática, los
limpiaparabrisas, las luces de cruce, las luces
de techo, etc. se pueden continuar utilizando
durante un tiempo acumulado máximo de
aproximadamente cuarenta minutos.
Modo economía de energía
Activación del modo
A continuación, un mensaje de activación del
modo economía de energía aparece en la
pantalla del cuadro de a bordo y las funciones
activas se ponen en modo vigilancia.
Si en ese momento hay establecida una
comunicación telefónica, ésta podrá
mantenerse durante aproximadamente
10
minutos con el kit manos libres del
autorradio.
Desactivación del modo
Las funciones se reactivarán automáticamente
la próxima vez que se utilice el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en
marcha durante:
-

m
enos de diez minutos, para disponer
de los equipamientos durante
aproximadamente cinco minutos;
-

m
ás de diez minutos, para conservarlos
durante aproximadamente treinta minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
No arranque y pare el motor repetidamente y
de forma continua para recargar la batería.
Cuando la batería está descargada,
el motor no arranca (ver apartado
"Batería").
información práctica

DS5_es_Chap08_info-pratiques_ed01-2015

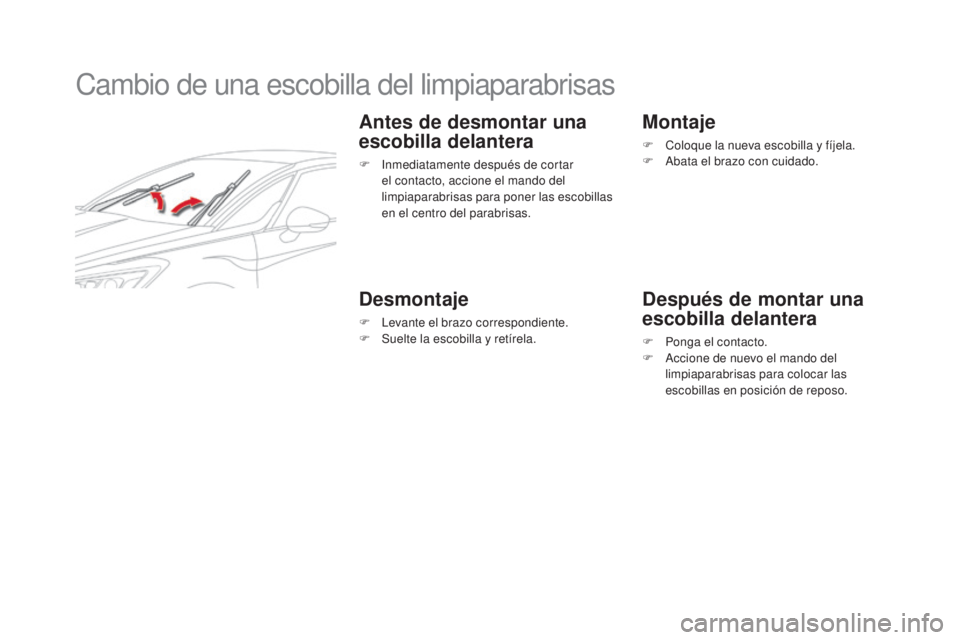

Cambio de una escobilla del limpiaparabrisas
Antes de desmontar una
escobilla delantera
F Inmediatamente después de cortar el contacto, accione el mando del
limpiaparabrisas para poner las escobillas
en el centro del parabrisas.
Desmontaje
F Levante el brazo correspondiente.
F Sue lte la escobilla y retírela.
Montaje
F Coloque la nueva escobilla y fíjela.
F A bata el brazo con cuidado.
Después de montar una
escobilla delantera
F Ponga el contacto.
F A ccione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.

229
DS5_es_Chap08_info-pratiques_ed01-2015
Consignas generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor es superior al del vehículo remolcado.
El conductor debe permanecer al volante del vehículo remolcado y debe poseer un permiso
de conducción válido.
Para remolcar un vehículo con las cuatro ruedas sobre el suelo, utilice siempre una barra
de remolcado homologada. Está prohibido utilizar cuerdas o correas.
El vehículo que remolca debe iniciar la marcha de manera progresiva.
Si se remolca un vehículo con el motor parado, la asistencia a la frenada y la dirección
asistida no están operativas.
En los siguientes casos, es obligatorio que el remolcado del vehículo sea realizado por un
profesional:
-
V
ehículo inmovilizado en autopista, autovía o vía rápida.
-

V
ehículos con cuatro ruedas motrices.
-

S
i no es posible colocar la caja de velocidades en punto muerto, desbloquear la
dirección o destensar el freno de estacionamiento.
-

R
emolcado con solo dos ruedas en el suelo.
-

N
o se dispone de una barra de remolcado homologada, etc.

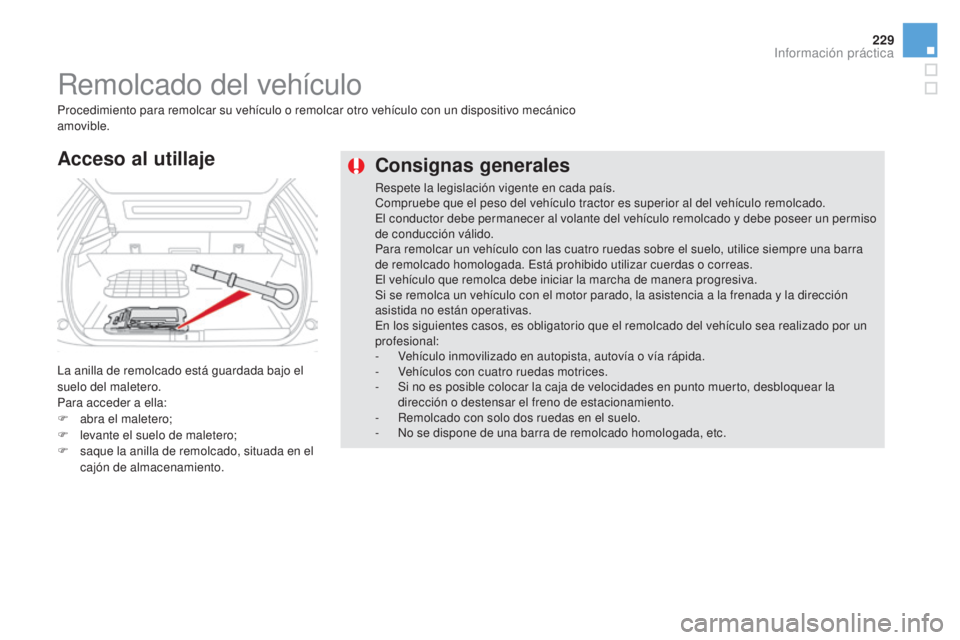

Remolcado del vehículo
Acceso al utillaje
La anilla de remolcado está guardada bajo el
suelo del maletero.
Para acceder a ella:
F
a
bra el maletero;
F

l
evante el suelo de maletero;
F

s
aque la anilla de remolcado, situada en el
cajón de almacenamiento.
Procedimiento para remolcar su vehículo o remolcar otro vehículo con un dispositivo mecánico
amovible.
información práctica

DS5_es_Chap08_info-pratiques_ed01-2015
Remolcado de su vehículoRemolcado de otro vehículo
F En el paragolpes delantero, suelte la tapa
presionando en la parte superior para
soltar las fijaciones.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado. F
E n el paragolpes trasero, suelte la tapa
haciendo palanca con el extremo de la
anilla en la parte izquierda.
F

E
nrosque al máximo la anilla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda las luces de emergencia de los
dos vehículos.
F

A
rranque con suavidad y circule
lentamente una distancia corta.
F

S
itúe la palanca de cambios en
punto muerto (posición N para
la caja de velocidades pilotada o
automática).
N
o respetar esta consigna puede
provocar el deterioro de algunos
órganos (frenos, transmisión...) y la
ausencia de asistencia a la frenada
al arrancar el motor.
F D esbloquee la dirección y afloje el freno de
estacionamiento.
F

E
ncienda las luces de emergencia en los
dos vehículos.
F

A
rranque con suavidad y circule
lentamente una distancia corta.
