2015 CITROEN DS4 Lietošanas Instrukcija (in Latvian)

279
DS4_lv_Chap10_info-pratiques_ed02-2015
1. Bremžu lukturi (P21/5W).
2. Gabarītu lukturi ( LED)* .
3.
P

agrieziena rādītāji (PY21W oranžas).
4.
A

tpakaļgaitas lukturis (P21W).
5.
mi

glas lukturi (P21W).
Aizmugures lukturi
Pagrieziena rādītāju oranžās
spuldzītes nomaināmas pret identisku
parametru un krāsas spuldzītēm.
Gaismas uz bagāžas nodalījuma
pārsega, izņemot gaismas līnijas,
ir butaforiski elementi. Tiem ir tikai
estētiska loma.
Bremžu lukturu, atpakaļgaitas luktura un pagrieziena rādītāju spuldzīšu maiņa
Šīs trīs spuldzītes maināmas bagāžas nodalījuma ārpusē :
F
a
tveriet bagāžas nodalījumu ;
F

n
oņemiet attiecīgajā apšuvuma pusē
piekļūšanai paredzēto režģi
;
F

a
tskrūvējiet abus fiksācijas uzgriežņus ar
uzgriežņu atslēgu nr.10, tad atskrūvējiet ar
roku
;
F

a
tvienojiet luktura savienotājus ;
F

p
iesardzīgi izņemiet lukturi, pavelkot
virzienā uz ārpusi
; F

a
tvienojiet hermētisko putu blīvi ;
F

a
tvienojiet abus mazos papildu savienotājus ;
F

a
tbrīvojiet spuldzītes pamatni no tās
divām
mēlītēm un izņemiet pamatni ;
F

p
agrieziet spuldzīti par
ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā secībā.
Pēc spuldzītes nomaiņas, pārliecinieties,
ka lukturi tiek ievietoti atpakaļ paralēli
automašīnai.
Lai saglabātu hermētiskumu, pievelciet
uzgriežņus, tomēr ne pārāk spēcīgi, lai
nesabojātu lukturi.
* LED
: elektroluminiscējošās diodes.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015
Apgaismojuma / gabarītu lukturu
spuldžu nomaiņaAizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (W5W)Papildu bremžu gaismas
spuldzītes maiņa (LED)
Lai nomainītu šī tipa elektroluminiscējošās
gaismas diodes, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Lai nomainītu šā tipa lampiņas ar
elektroluminiscējošām diodēm, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Lai to noņemšana būtu vieglāk izdarāma,
veiciet šo procedūru, bagāžas nodalījuma
pārsegam atrodoties puspavērtā stāvoklī.
F

I

evietojiet tievu skrūvgriezi vienā no
atstarotāja ārējām gropēm.
F

P

aspiediet to uz āru.
F

N

oņemiet atstarotāju.
F

N

omainiet izdegušo spuldzīti.
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tā noknipsējas.

281
DS4_lv_Chap10_info-pratiques_ed02-2015
miglas lukturu spuldžu
maiņa
Šīs spuldzes nomaina no aizmugurējā bampera
ārpuses :
F

p
abāziet roku zem bampera,
F

p
ar ceturtdaļu pagrieziena pagrieziet
spuldzes patronu un to izņemiet,
F

p
ar ceturtdaļu pagrieziena pagrieziet
spuldzi un to izņemiet.
Salikšanu veiciet izjaukšanai pretējā virzienā. Uzmanieties, lai nepieskartos izpūtes
caurulei
; ja jūs spuldzi maināt
dažu minūšu laikā pēc aizdedzes
izslēgšanas, pastāv risks apdedzināties.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015

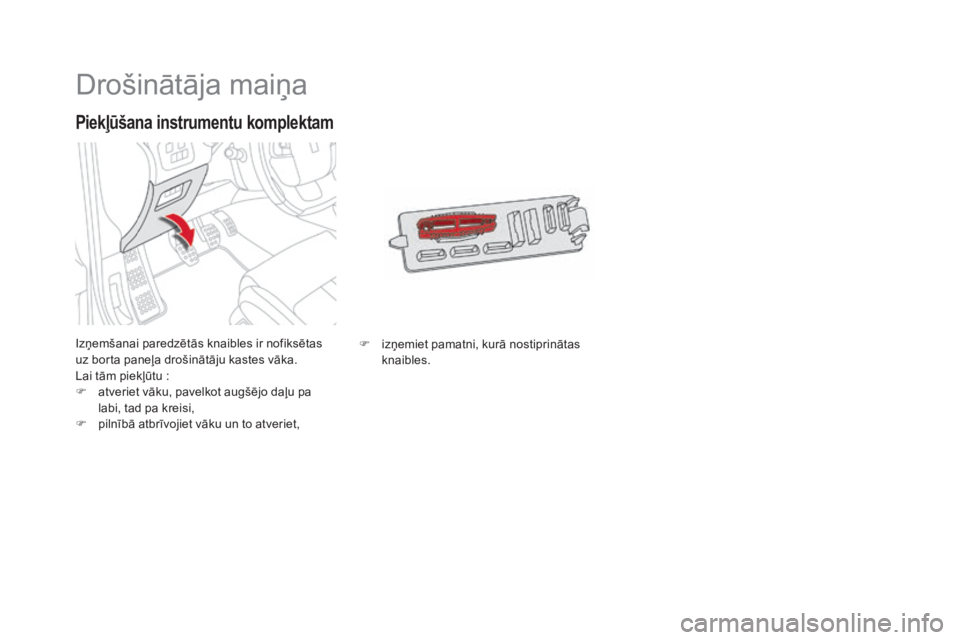

Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas
uz borta paneļa drošinātāju kastes vāka.
Lai tām piekļūtu :
F

a
tveriet vāku, pavelkot augšējo daļu pa
labi, tad pa kreisi,
F

p
ilnībā atbrīvojiet vāku un to atveriet,
Piekļūšana instrumentu komplektam
F izņemiet pamatni, kurā nostiprinātas knaibles.

283
DS4_lv_Chap10_info-pratiques_ed02-2015
Elektrisko aksesuāru
izstādīšana
Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem,
kuru kopējais patēriņš pārsniedz
10
mil
iampērus.

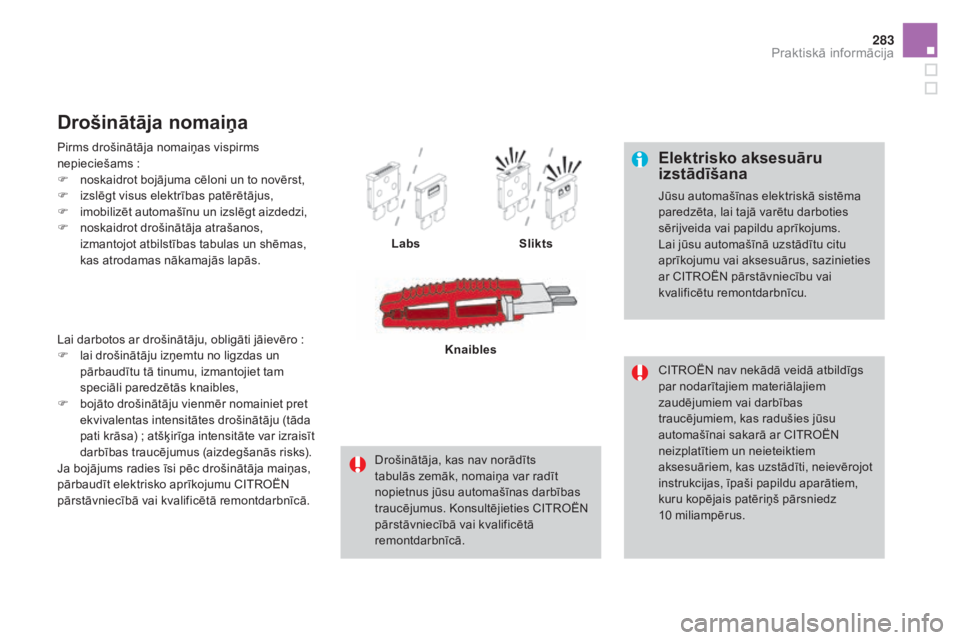

Pirms drošinātāja nomaiņas vispirms
nepieciešams
:
F


n

oskaidrot bojājuma cēloni un to novērst,
F
i
zslēgt visus elektrības patērētājus,
F
i
mobilizēt automašīnu un izslēgt aizdedzi,
F

n

oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas nākamajās lapās.
Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts
tabulās zemāk, nomaiņa var radīt
nopietnus jūsu automašīnas darbības
traucējumus. Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā. Knaibles
Lai darbotos ar drošinātāju, obligāti jāievēro

:
F

l

ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles,
F

b

ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa)

; atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektrisko aprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015
Drošinātāji borta panelī
Drošinātāju bloki atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
F Skatīt sadaļu "Piekļūšana instrumentu komplektam".

285
DS4_lv_Chap10_info-pratiques_ed02-2015
Bloks 1Drošinātājs N°
int
ensitāte Funkcijas
F8 3 ASignalizācijas signāls, signalizācijas kalkulators.
F13 10 APiesmēķētājs.
F14 10 A12
V ligzda bagāžas nodalījumā.
F16 3 ALielā daudzfunkcionālā nodalījuma apgaismojums, aizmugurējie
karšu lasītāji, cimdu nodalījuma apgaismojums.
F17 3 ASaulessarga apgaismojums, priekšējie karsu lasītāji.
F28 15 AAuto magnetola, auto magnetola (iebūvētā iekārta).
F30 20 AAizmugurējais stikla tīrītājs.
F32 10 AHi-Fi pastiprinātājs.
Bloks 2 Drošinātāja Nr.
int

ensitāte Funkcijas
F36 15 AAizmugurējā 12
V ligzda.
F37 -Nav izmantots.
F38 -Nav izmantots.
F39 -Nav izmantots.
F40 25 A230 V/50 Hz ligzda.Drošinātāju tabula
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē).Piekļūšana drošinātājiem
F Atveriet vāku.
F N omainiet drošinātāju (skatīt attiecīgo
sadaļu).
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Drošinātāji motora
nodalījumā
