2015 CITROEN C5 ESP

200
C5_ro_Chap08_information_ed01-2014
Inlocuirea becurilor la luminile de
intalnire
F indepartati capacul de protectie B, din
cauciuc.
F

D
econectati conectorul, apasandu-l intre
degetele mare si aratator.
F

D
egajati cele doua bride metalice de fixare
a becului.
F

S
coateti becul.
F

I
nlocuiti becul, apasand usor axial.
F

C
onectati conectorul, asigurand o buna
cuplare a mufelor.
F
r
e
montati capacul de protectie din
cauciuc


B.
Inlocuirea becurilor la luminile
de drum
F indepartati capacul de protectie A , din
cauciuc.
F

D
egajati arcul de fixare.
F

S
coateti becul si inlocuitil, respectand
sensul de montare.
F

M
ontati arcul de fixare.
F
r
e
montati capacul de protectie A, din
cauciuc.
Model cu faruri cu halogen
1. Lumini de drum: H1
2. L umini de intalnire:
h 7
3.
L

umini directionale:
h 7
4.
L

umini de zi / de poziţie (diode)
Pentru intretinerea blocurilor optice fata si
inlocuirea diodelor, consultati un reparator
agreat CITROËN sau un Service autorizat.
Informaţii practice

201
C5_ro_Chap08_information_ed01-2014
Inlocuirea becurilor la luminile
directionale
F indepartati capacul de protectie C, din
cauciuc.
F

D
econectati conectorul, apasandu-l intre
degetele mare si aratator.
F

D
egajati cele doua bride metalice de fixare
a becului.
F

S
coateti becul.
F

I
nlocuiti becul, apasand usor axial.
F

C
onectati conectorul, asigurand o buna
cuplare a mufelor.
F
r
e
montati capacul de protectie din
cauciuc


C.
Inlocuirea becurilor la luminile
semnalizatoare de directie
F Demontati surubul de fixare al mastii A,
utilizand un cap torx, rotiti masca si
indepartati-o.
F

D
emontati surubul de fixare al blocului
optic B , utilizand un cap torx si trageti de
blocul optic, pentru a-l desprinde din bara
de protectie.
F
d
e
sprindeti becul C , apasand in punctele 1
si 2 .
F
d
ec
onectati conectorul (trageti apasand
pe lamela de culoare gri cu o surubelnita
plat a).
F

I
nlocuiti becul.
F

C
onectati conectorul (fortati lamela de
culoare gri pentru o montare corecta). F
R emontati blocul optic in bara de protectie.
F F ixati blocul optic.
F

P
ozitionati masca, utilizand ghidajele si
fixati-o cu suruburi.
Becuri: HP24W
8
Informaţii practice

202
C5_ro_Chap08_information_ed01-2014
Inlocuirea becurilor la luminile
semnalizatoare de directie laterale
lampa semnalizatoare de directie de pe lateral
este monobloc.
Daca becul este defect, inlocuiti ansamblul.
Consultaţi un reparator agreat CITROËN sau un
Service autorizat.
Inlocuirea becurilor la
proiectoarele anticeata
F Demontati surubul de fixare al mastii A,
utilizand un cap torx, rotiti masca si
indepartati-o.
F

D
emontati surubul de fixare al blocului
optic B , utilizand un cap torx si trageti de
blocul optic, pentru a-l desprinde din bara
de protectie.
F
d
ec
onectati conectorul D . F
S coateti becul, rotind 1/4 de tura.
F I nlocuiti becul.
F

C
onectati conectorul D.
F

R
emontati blocul optic in bara de protectie.
F

F
ixati blocul optic.
F

P
ozitionati masca, utilizand ghidajele si
fixati-o cu suruburi.
Becuri: H8 Atentie sa nu deteriorati izolatia
conductorilor electrici la remontare.
Informaţii practice

203
C5_ro_Chap08_information_ed01-2014

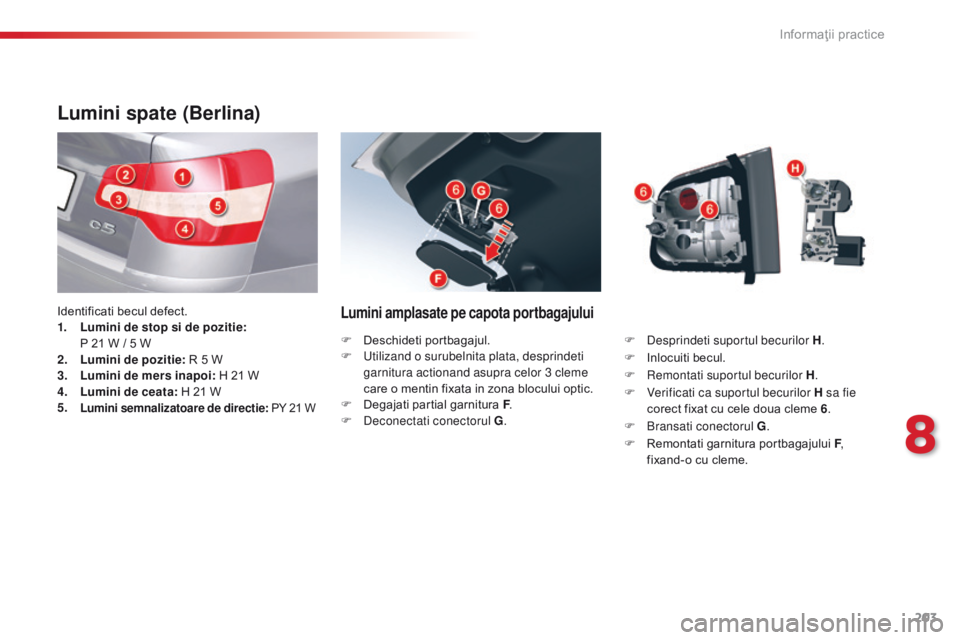

Lumini spate (Berlina)
Identificati becul defect.
1. Lumini de stop si de pozitie:
P 21 W / 5 W
2.
L

umini de pozitie: R 5 W
3.
L

umini de mers inapoi: H 21 W
4.
L

umini de ceata: H 21 W
5.
Lumini semnalizatoare de directie: PY 21 W
Lumini amplasate pe capota portbagajului
F desprindeti suportul becurilor H.
F

I
nlocuiti becul.
F
r
e
montati suportul becurilor H .
F

V
erificati ca suportul becurilor H sa fie
corect fixat cu cele doua cleme 6 .
F

B
ransati conectorul G .
F

R
emontati garnitura portbagajului F ,
fixand-o cu cleme.
F
D
eschideti portbagajul.
F
u
tilizand o surubelnita plata, desprindeti
garnitura actionand asupra celor 3 cleme
care o mentin fixata in zona blocului optic.
F

D

egajati partial garnitura F.
F
d
ec

onectati conectorul G .
8
Informaţii practice

204
C5_ro_Chap08_information_ed01-2014
Lumini amplasate pe aripa
F deconectati conectorul B.
F D esprindeti din cele 2 puncte de fixare C
prin desurubare.
F

D
egajati blocul optic din locasul sau. F
d
es
prindeti suportul becurilor D
.
F
I
nlocuiti becul defect.
F r
e
montati suportul becurilor D
.
F
P
ozitionati blocul optic in locasul sau.
F
F
ixati in cele 2 puncte C
.
F
C
onectati conectorul B
.
F r
e
montati garnitura A
.
Pentru a desuruba/insuruba fixarea din
punctele C , se poate utiliza manivela de
demontare a rotilor.
F
D
egajati capacul garniturii laterale a
portbagajului A. Pentru aceasta, trageti
catre interiorul portbagajului, apoi in sus.
Informaţii practice

205
C5_ro_Chap08_information_ed01-2014
Lumini spate pe capacul portbagajului
Lumini spate (Tourer)
Identificati becul defect.
1. Lumini de stop si de pozitie:
P 21 W / 5 W
2.
L

umini de pozitie: R 5 W
3.
L

umini de mers inapoi: H 21 W
4.
L

umini de ceata: H 21 W
5.
Lumini semnalizatoare de directie: PY 21 W
F desprindeti suportul becurilor J .
F I nlocuiti becul defect.
F

r
emontati suportul becurilor J , asigurand o
fixare corecta.
F

P
ozitionati blocul optic in locasul sau.
F

I
nsurubati piulita de fixare H .
F

B
ransati conectorul G .
F

P
ozitionati si fixati masca din plastic F .
Pentru a desuruba/insuruba piulita de fixare
H,
se poate utiliza manivela de demontare a
rotilor.
F
D
eschideti portbagajul.
F
u
tilizand o surubelnita plata, desprindeti
masca din plastic F .
F
d
ec

onectati conectorul G .
F

D

esurubati piulita de fixare H .
F

D

egajati blocul optic din locas.
8
Informaţii practice

207
C5_ro_Chap08_information_ed01-2014
F Introduceţi o şurubelniţă subţire într-unul dintre orificiile exterioare ale capacului
transparent.
F

I
mpingeţi-l spre exterior pentru a-l
desprinde.
Schimbarea celui de-al treilea
stop (diode)
Pentru înlocuirea acestui tip de stop cu diode,
consultaţi un reparator agreat CITROËN sau un
Service autorizat.
F

I

ndepartati capacul transparent.
F

I

nlocuiti becul defect.
Schimbarea becurilor de la placa
de inmatriculare (W5W)
8
Informaţii practice

208
C5_ro_Chap08_information_ed01-2014
Inlocuirea becurilor de la
interior
Plafoniere
F desprindeti carcasa plafonierei, pentru a avea acces la bec.
Bec: W 5W
Iluminat local spate (Tourer)
F Desprindeti capacul, pentru acces la bec.
Bec: W 5W
Spot de lectura
F Desprindeti capacul.
F
de sprindeti, daca este necesar, corpul de
iluminat.
Iluminat de portbagaj
F Desprindeti capacul si utilizati un bec W 5W.
Informaţii practice
