2015 CITROEN C4 SPACETOURER InstruktionsbÖcker (in Swedish)

63
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Dörrar
Öppna
Utifrån
F Dra i dörrhandtaget efter att bilen har låsts upp med fjärrkontrollen eller med det
nyckelfria lås- och startsystemet.
Inifrån
F Dra i dörrhandtaget på fram- eller bakdörren för att öppna dörren. Om en dörr är dåligt stängd:
-

n
är motorn är igång
tänds
denna kontrollampa och
ett meddelande visas i
instrumenttavlan (typ 1) under
några sekunder,
-
u
nder färd (hastighet över
10 km/tim) tänds denna
kontrollampa och ett meddelande
visas i instrumenttavlan (typ 1
och typ 2), åtföljda av en
ljudsignal, under några sekunder.
Stänga
2
Öppna och stänga

64
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Reser vnyckel
Låsning av förardörren
F För in den integrerade mekaniska nyckeln i dörrlåset och vrid den bakåt.
Du kan också använda metoden som beskrivs
för passagerardörrarna.
Upplåsning av förardörren
F För in den integrerade mekaniska nyckeln i dörrlåset och vrid den framåt.
Låsning av passagerardörrarna
fram och bak
F Öppna dörrarna.
F K ontrollera att bakdörrarnas barnlås inte är
aktiverat (se rubriken "Barnsäkerhet").
F

S
ätt in den integrerade mekaniska nyckeln
i dörrgaveln och vrid ett åttondels varv
till höger på höger sida och åt vänster på
vänster sida.
L

åsningen är verkställd när springan är
horisontell.
F

S
täng dörrarna och kontrollera från utsidan
att bilen är ordentligt låst.
Upplåsning av
passagerardörrarna fram och
bak
F Dra i det invändiga dörreglaget.
Används för mekanisk låsning och upplåsning
av dörrarna i händelse av funktionsstörning i
centrallåssystemet eller vid ett batterifel.
För att säkerställa en fullständig låsning
av bilen är det enbart en urkoppling av
batteriet som kan hindra att bakluckan
öppnas utifrån.
Öppna och stänga

65
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Baklucka
Öppna bakluckan
Med den elektroniska nyckeln /
fjärrkontrollenMed bakluckans
öppningsreglage
F När bilen är upplåst eller när den elektroniska nyckeln i "det nyckelfria
lås- och startsystemet" befinner sig inom
täckningsområdet, trycker du på reglage A
på bakluckan.
F

L
yft upp bakluckan.
F

T

ryck länge på denna knapp för
att frigöra bakluckan. Om bilen
är låst kommer den först att låsas
upp vid denna knapptryckning.
F

L

yft upp luckan.
När den selektiva upplåsningen är
aktiverad måste den elektroniska
nyckeln befinna sig nära bilens
bakparti.
Stänga bakluckan
F Sänk bakluckan med hjälp av de invändiga handtagen.
F

S
läpp handtagen och tryck på bakluckans
utsida för att stänga den.
När bakluckan är dåligt stängd:
Bakluckan är inte konstruerad för att
bära en cykelhållare. -

m
ed motorn igång: denna
kontrollampa och ett meddelande
tänds i instrumenttavlan (typ 1)
under några sekunder,
-

u
nder färd (hastighet över
10
km/tim): detta meddelande,
åtföljt av en ljudsignal visas i
instrumenttavlan (typ 1
och 2)
under några sekunder.
2
Öppna och stänga

66
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Motorstyrd baklucka
Kontrollera att det finns tillräckligt med plats för
bakluckans rörelser.
Bakluckans motoriserade rörelser kan kopplas
in och ur i menyn "Hjälpfunktioner" där du
väljer alternativet " Vehicle settings".
Denna funktion är urkopplad som standard.
Bakluckans reglage
A: Utvändigt reglage
B: Invändigt reglage
Stick aldrig in ett finger i bakluckans
låssystem. Du riskerar att skada dig
allvarligt!
Bakluckan är inte konstruerad för att
hålla en cykelhållare.
Om en cykelhållare monteras på
dragkroken måste den automatiska
funktionen kopplas ur. Kontrollera att ingen befinner sig nära
bilens bakparti under bakluckans
automatiska öppnings- och
stängningsrörelser, så att ingen riskerar
att skada sig.
Var uppmärksam på passagerarna i
baksätet.
Den motoriserade bakluckan har en
skyddsfunktion som känner av hinder
och automatiskt avbryter manövern
vid kontakt med ett hinder (systemet
stannar och rör sig några grader åt
motsatt håll för att frigöra bakluckan).
Öppna och stänga

67
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014

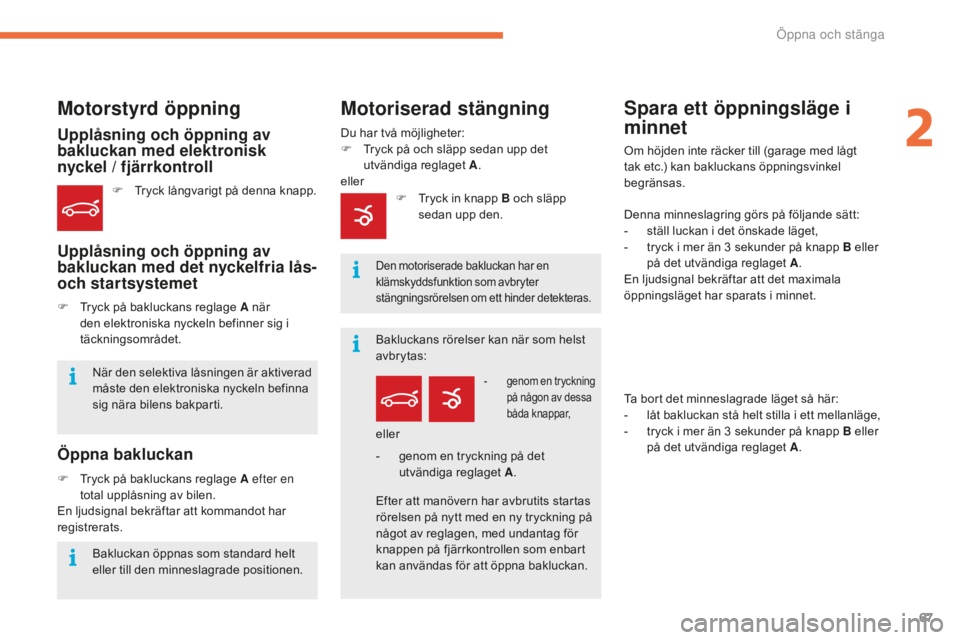

Motorstyrd öppning
Upplåsning och öppning av
bakluckan med elektronisk
nyckel / fjärrkontroll
Upplåsning och öppning av
bakluckan med det nyckelfria lås-
och startsystemet
Öppna bakluckan
F Tryck långvarigt på denna knapp.
F

T

ryck på bakluckans reglage A när
den elektroniska nyckeln befinner sig i
täckningsområdet.
När den selektiva låsningen är aktiverad
måste den elektroniska nyckeln befinna
sig nära bilens bakparti.
Bakluckan öppnas som standard helt
eller till den minneslagrade positionen.
F

T

ryck på bakluckans reglage A efter en
total upplåsning av bilen.
En ljudsignal bekräftar att kommandot har
registrerats.
Motoriserad stängning
Du har två möjligheter:
F T ryck på och släpp sedan upp det
utvändiga reglaget A .
eller
- genom en tryckning på någon av dessa
båda knappar,
Den motoriserade bakluckan har en
klämskyddsfunktion som avbryter
stängningsrörelsen om ett hinder detekteras.
Bakluckans rörelser kan när som helst
avbr ytas:
Efter att manövern har avbrutits startas
rörelsen på nytt med en ny tryckning på
något av reglagen, med undantag för
knappen på fjärrkontrollen som enbart
kan användas för att öppna bakluckan. eller
-
g
enom en tryckning på det
utvändiga reglaget A .
Spara ett öppningsläge i
minnet
Om höjden inte räcker till (garage med lågt
tak etc.) kan bakluckans öppningsvinkel
begränsas.
Denna minneslagring görs på följande sätt:
-

s
täll luckan i det önskade läget,
-

t
ryck i mer än 3 sekunder på knapp B eller
på det utvändiga reglaget A .
En ljudsignal bekräftar att det maximala
öppningsläget har sparats i minnet.
Ta bort det minneslagrade läget så här:
-

l
åt bakluckan stå helt stilla i ett mellanläge,
-

t
ryck i mer än 3 sekunder på knapp B eller
på det utvändiga reglaget A .
F

T

ryck in knapp B och släpp
sedan upp den.
2
Öppna och stänga

68
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Manuell funktion
Vid manuella öppnings- och
stängningsmanövrer av den motoriserade
bakluckan har du inte längre någon hjälp av
manövercylindrarna. Det är alltså helt normalt
med ett visst motstånd både vid öppning och
stängning.
Ominitialisering av bakluckanReservreglage
Upplåsning
F Fäll ned baksätena för att få tillgång till
låset inifrån bagageutrymmet.
F
S

tick in en liten skruvmejsel i låsöppningen A
för att låsa upp bagageluckan.
F

F
lytta spärren åt vänster.
Låsning efter stängning
När bakluckan stängs igen kommer den att
fortsätta vara låst, om felet kvarstår.
Den motoriserade bakluckan kan öppnas och
stängas manuellt, även om den motoriserade
funktionen är aktiverad.
Försiktighetsåtgärder
Om det har samlats snö ovanpå
bakluckan ska snön tas bort innan
du manövrerar bakluckan med
motorfunktionen.
Isbildning kan blockera bakluckan och
hindra öppningsrörelsen. Vänta tills isen
har smält efter att kupén har värmts
upp.
Glöm inte att låsa bilen när den tvättas i
en automatisk biltvätt för att undvika all
risk för oönskad öppning.
Vid upprepade öppnings- och
stängningsmanövrer kan det inträffa
att elmotorn blir överhettad och att
bakluckan inte längre går att öppna
eller stänga.
Låt motorn svalna utan att göra några
manövrer under tio minuter.
Denna åtgärd är nödvändig om bakluckan inte
rör sig - efter detektering av ett hinder, efter
återinkoppling eller uppladdning av batteriet
etc.
F

Ö

ppna vid behov bakluckan för hand.
F

S

täng bakluckan helt för hand.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad om problemet
kvarstår. Anordning för mekanisk upplåsning av
bagageluckan i händelse av fel på batteriet
eller centrallåssystemet.
Öppna och stänga

69
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Alla ingrepp i stöldlarmet skall göras av
CITROËN eller en annan kvalificerad
verkstad.
LarmSystemet är avsett att avskräcka från bilstöld och inbrott. Detta larm erbjuder följande typer av skydd:
- Skalskydd
Detta skydd övervakar öppningarna i bilen.
Larmet utlöses om någon försöker öppna en
dörr, bagageluckan eller motorhuven.
- Rörelseskydd i kupén
Systemet kontrollerar volymvariationer i kupén.
Larmet utlöses om någon krossar en ruta, tar
sig in i kupén eller rör sig inne i bilen.
Manipuleringsskydd
Systemet kontrollerar urkopplingen av
vissa komponenter.
Larmet utlöses vid urkoppling av eller
skada på batteriet, knappen eller
kablarna till sirenen.
Stängning av bilen med
hela larmsystemet aktiverat
Aktivering
Om en öppningsbar del (dörr, baklucka,
motorhuv etc.) är dåligt stängd låses inte bilen,
men skalskyddet aktiveras efter 45
sekunder
samtidigt som rörelselarmet. F

L
ås bilen med fjärrkontrollen.
F
S
lå ifrån tändningen och gå ut ur bilen.
eller
F
L
ås bilen med det nyckelfria lås- och
startsystemet.
Övervakningssystemet är aktivt:
indikeringslampan på knappen blinkar en
gång i sekunden och blinkersljusen tänds i ca
2
se
kunder.
Efter låsningen av bilen med fjärrkontrollen
eller med det nyckelfria lås- och startsystemet
aktiveras skalskyddet efter 5 sekunder och
efter 45 sekunder aktiveras rörelselarmet.
2
Öppna och stänga

70
OFF
C4-Picasso-II_sv_Chap02_ouvertures_ed01-2014
Stängning av bilen med
bara skalskyddet aktiverat
Stäng av rörelselarmet för att undvika
falsklarm, som till exempel i följande fall:
-
e
n ruta har lämnats på glänt,
-
bil

tvätt,
-
h

julbyte.
Urkoppling av rörelselarmet
F Stäng av tändningen och tryck inom tio sekunder på denna
knapp tills kontrollampan lyser
med fast sken.
F

K

liv ut ur bilen.
F

L

ås omedelbart bilen med fjärrkontrollen
eller med det nyckelfria lås- och
startsystemet.
Nu är enbart skalskyddet aktiverat:
indikeringslampan på knappen blinkar en gång
i sekunden.
Den här urkopplingen måste göras om varje
gång tändningen har varit avstängd.
Vid en automatisk återlåsning av bilen
(efter 30

sekunder om varken dörrar
eller baklucka öppnas) återaktiveras
inte övervakningssystemet automatiskt.
För att aktivera det på nytt måste
bilen låsas upp och sedan låsas igen
med hjälp av fjärrkontrollen eller det
nyckelfria lås- och startsystemet.
Avstängning
F Tryck på en av fjärrkontrollens knappar:
kort tryckning
lång tryckning
eller
F

L
ås bilen med det nyckelfria lås- och
startsystemet.
Övervakningssystemet avaktiveras:
indikeringslampan på knappen släcks och
blinkersljusen blinkar i ca 2
sekunder.
Öppna och stänga
