2015 CITROEN BERLINGO ELECTRIC Lietošanas Instrukcija (in Latvian)

Spuldzītes maiņa

127
7

NUMURA ZĪMES APGAISMOJUMS




- Atskrūvējiet abus uzgriežņus.

- Piespiediet uz balstiem.

- Lai izņemtu spuldzīti, ja
nepieciešams, atslēdziet
savienotāju.

- Nomainiet spuldzīti.


Ar aizvirtni


- Ar skrūvgriezi iepletiet caurspīdīgo
plastikātu, piespiediet punktu.

- Nomainiet izdegušo spuldzīti,
paplešot abus kontaktus.

- Novietojiet vietā caurspīdīgo
plastikāta pārsegu un piespiediet tā
virspusi.


TREŠAIS BREMŽU LUKTURIS


Veids A
, W16W - 16W

Ar aizmugures durvīm


- Atbrīvojiet iekšējo pārsegu.

- Atvienojiet savienotāju, ieplešot
mēlītes.

- Pagrieziet spuldzīti par
ceturtdaļpagriezienu pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.

- Ievietojiet atpakaļ spuldzītes
patronu un pievienojiet savienotāju.

- Uzlieciet atpakaļ apšuvumu.



Veids A
, W5W - 5W

Drošinātāja maiņa

128
Drošinātāju kastes atrodas :


- borta paneļa kreisās puses
apakšējā malā (zem vāka),

- zem motora nodalījuma pārsega
(blakus akumulatoram).
Ja jūsu automašīna ar to ir aprīkota,
tad drošinātāju kaste papildus darbojas
piekabei, piekabes stiprinājumam un
savienojumiem virsbūves un kabīnes
grīdas transformācijām. Tā atrodas pa
labi aiz kravas telpas starpsienas.
Norādījumi par maiņu attiecas vienīgi
uz tiem drošinātajiem, kas nomaināmi
ar pincetes palīdzību, kas savukārt
atrodama borta paneļa labajā pusē aiz
sīkumu nodalījuma. Jautājumos par
visām citā
m darbībām konsultējieties
CITROËN pārstāvniecībā vai
kvalifi cētā remontdarbnīcā.


Drošinātāja izņemšana un
ievietošana

Bojāto drošinātāju vienmēr
nomainiet pret identiskas vērtības
drošinātāju.

CITROËN nekādā veidā nav atbildīgs
par izdevumiem, kas radušies
sakarā ar automašīnas remontu vai
sakarā ar nepiemērotu, CITROËN
pārstāvniecības neieteiktu papildus
aksesuāru uzstādīšanu, vai neievērojot
to uzstādīšanas priekšrakstus, jo īpaši,
ja papildus pieslēgto aparātu kopējais
patēriņš pārsniedz 10 miliampērus. Speciālistu uzmanībai : pilnīga
informācija par drošinātājiem un
relejiem skatīt shēm
ās "Metodes",
kas pieejamas pārstāvniecībā. Pirms drošinātāja nomaiņas
nepieciešams noskaidrot bojājuma
cēloni un to novērst.


- Izmantojiet pinceti.

Drošinātāja maiņa

129
7


BORTA PANEĻA DROŠINĀTĀJI

Lai piekļūtu drošinātājiem, noņemiet
vāku. Drošinātāji
F
Ampēri
A
Paredzēti
1 15 Aizmugurējais stikla tīrītājs
2 - Brīvs
3 5 Drošības spilveni
4 10 Gaisa kondicionētājs, diagnostikas ligzda, galveno
lukturu gaismas kūļi
5 30 Logu pacēlāji
6 30 Slēdzenes
7 5 Aizmugurējais plafons, priekšējais karšu lasītājs,
jumta korpuss
8 20

Auto magnetola, riepu spiediena detektors,
signalizācija un sirēna
9 30 Priekšējā un aizmugurējā 12V kontaktligzda
10 15 Centrālā kolonna
11 15 Vājstrāvas pretaizdzīšanas ierīce
12 15 Lietus un gaismas sensors, drošības spilvens
13 5 Mērinstrumentu panelis
14 15 Parkošanās palīgierīce, automātiskā gaisa
kondicionētāja komandpogas, brīvroku sistēma
15 30 Slēdzenes
16 - Brīvs
17 40

Aizmugurējā loga/ atpakaļskata spoguļu atkausēšana/svīšanas novēršana

Drošinātāja maiņa

130


SALONA DROŠINĀTĀJI

Drošinātāji
F
Ampēri
A
Paredzēti
1 - Brīvs
2 20 Apsildāmie sēdekļi
3 - Brīvs
4 15 Nolokāmo atpakaļskata spoguļu relejs
5 15 Ligzdas relejs dzesējamam aprīkojumam


PIEKABES / PIEKABES
STIPRINĀJUMA / VIRSBŪVES /
KABĪNES GRĪDAS
DROŠINĀTĀJI

Norādījumiem ir informatīvs
raksturs, jo šī papildu kaste atbilst
citai informācijai, kas atkarīga no
virsbūves transformatora, un tādējādi
tās lietošanas instrukcija nevar būt
tehnisks atbalsts.
Drošinātāji

F
Ampēri
A
Paredzēti
1 15 Brīvs
2 15 Kontakta relejs, papildu ģenerators
3 15 Piekabes 12V kontaktligzda
4 15 Transformatoru pastāvīga barošana
5 40 Avārijas gaismas

Drošinātāja maiņa

131
7


DROŠINĀTĀJI ZEM MOTORA
PĀRSEGA

Pēc motora pārsega atvēršanas, lai
piekļūtu drošinātājiem, atknipsējiet
kasti un to pārbīdiet. Drošinātāji
F
Ampēri
A
Paredzēti
1 20 Motora kontrole
2 15 Skaņas signālierīce
3 10 Priekšējā un aizmugurējā loga apskalotāja sūknis
4 20 Lukturu vai LED gaismu apskalotāja sūknis
5 15 Motora elementi
6 10 Stūres leņķa sensors, ESC
7 10 Stop slēdzis, sajū
ga slēdzis
8 25 Aizdedze
9 10 Lukturu staru kūļu motors, parkošanās
vadības kaste
10 30 Motora elementi
11 40 Brīvs
12 30 Stikla tīrītājs
13 40 Komutācijas vadības bloks
14 30 Sūknis
15 10 Labās puses tālās gaismas lukturis
16 10 Kreisās puses tālās gaismas lukturis
17 15 Labās puses tuvās gaismas lukturis
18 15 Kreisās puses tuvās gaismas lukturis

Logu tīrītāja slotiņas maiņa

132


Speciāls priekšējā logu tīrītāja
stāvoklis



- Mazāk kā minūtes laikā pēc
aizdedzes izslēgšanas aktivizējiet
logu tīrītāju slēdzi virzienā uz
leju, lai novietotu logu tīrītājus
gar vējstikla balstiem. (īpašais
stāvoklis).
Priekšējo logu tīrītāju slotiņas maiņa


- Paceliet logu tīrītāju.

- Atbrīvojiet un noņemiet slotiņu.

- Ievietojiet un nofi ksējiet jauno
slotiņu.

- Nolokiet logu tīrītāju.
Lai novietotu logu tīrī
tāju sākotnējā
stāvoklī, ieslēdziet aizdedzi un
aktivizējiet logu tīrītāju slēdzi.
Aizmugurējā logu tīrītāja slotiņas
maiņa


- Paceliet logu tīrītāju, tad atbrīvojiet
slotiņu no stiprinājumiem un
noņemiet to.

- Ievietojiet jaunu slotiņu, nofi ksējiet
to un novietojiet logu tīrītāju uz
stikla.



LOGU TĪRĪTĀJA SLOTIŅAS MAIŅA

Vilkšana

133
ĀTRA PALĪDZĪB
A
7


Bez pacelšanas (visi četri riteņi
uz ceļa)

Vienmēr izmantojiet cietās sakabes
stieni.

JŪSU AUTOMAŠĪNAS VILKŠANA
Priekšējā daļā



- Atveriet vāciņu, nospiežot tā
apakšējo daļu.

- Līdz galam ieskrūvējiet āķi.



Aizmugurējā daļā



- Ar monētas vai piekabes āķa
plakanā gala palīdzību atveriet
vāciņu,

- Līdz galam ieskrūvējiet āķi.

Velkot automašīnu ar izslēgtu
aizdedzi, bremžu un stūres
pastiprinātāji nedarbojas.


Ar daļēju pacelšanu (divi riteņi
uz ceļa)

Ieteicams pacelt automašīnu ar ierīci,
ko piestiprina pie tās riteņiem. Vilkšanai paredzētais āķis atrodas
instrumentu somā zem priekšējā
kreisās puses sēdekļa.


Automašīnas ar mehānisko
pārnesumu kārbu (dīzeļa
versija)
Automašīnām, kas aprīkotas
ar mehānisko pārnesumkārbu,
nepieciešams, lai pārnesumu
svira atrastos tukšgaitā, pretējā, šī
nosacījuma neievērošanas gadījumā,
iedarbinot motoru, var tikt bojāti
piedziņas, bremzēšanas sistēmas
elementi, kā arī netiktu nodrošināta
optimāla automašīnas bremzēšana.

134

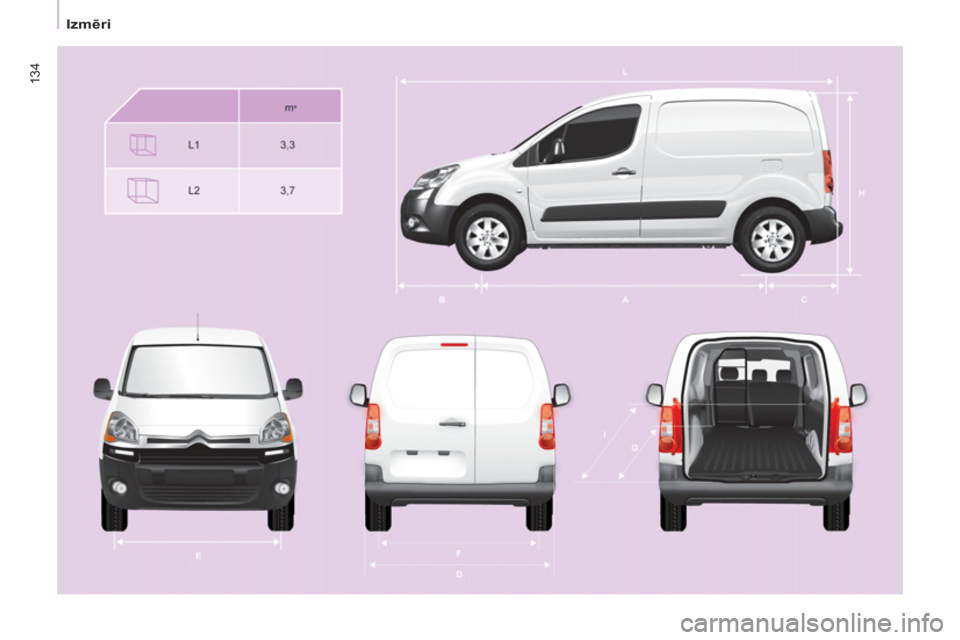

Izmēri
