2015.75 OPEL KARL Používateľská príručka (in Slovak)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
208 Technické údaje
Technické údaje
Identifikácia vozidla
Identifikačnéčíslo
vozidla (VIN) . . . . . . . . . . . . . . . . 208
Identifikácia motora . . . . . . . . . . . 208
Identifikačný štítok . . . . . . . . . . . . 209
Údaje o vozidle
Údaje o motore . . . . . . . . . . . . . . . 210
Výkon . . . . . . . . . . . . . . . . . . . . . . . . 211
Hmotnosti vozidla . . . . . . . . . . . . . 211
Rozmery vozidla . . . . . . . . . . . . . . 211
Objemy a technické údaje . . . . 212
Tlak v pneumatikách . . . . . . . . . 213
Identifikácia vozidla
Identifikačné číslo
vozidla (VIN)
Identifikačný štítok sa nachádza v
motorovom priestore. Identifikačné
číslo vozidla môže byť vyrazené na
palubnej doske a viditeľné cez
čelné sklo.
Identifikácia motora
V tabuľkách s technickými údajmi sú
uvedené identifikačné kódy motora.
Údaje o motore
0Údaje
motora 0210.
Informácie na identifikáciu prísluš-
ného motora nájdete v certifikáte o
zhode, ktorý sa dodáva spolu s
vozidlom, alebo v iných národných
registračných dokumentoch.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Technické údaje 209

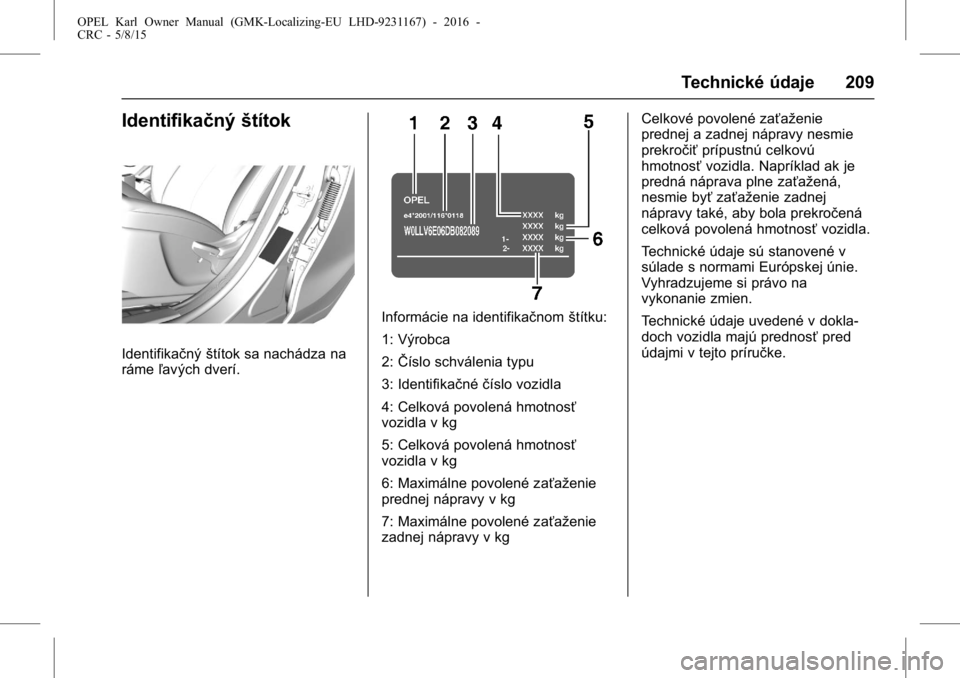

Identifikačnýštítok
Identifikačnýštítok sa nachádza na
ráme ľavých dverí.
Informácie na identifikačnom štítku:
1: Výrobca
2: ŜŦíslo schválenia typu
3: Identifikačné číslo vozidla
4: Celková povolená hmotnosť
vozidla v kg
5: Celková povolená hmotnosť
vozidla v kg
6: Maximálne povolené zaťaženie
prednej nápravy v kg
7: Maximálne povolené zaťaženie
zadnej nápravy v kg Celkové povolené zaťaženie
prednej a zadnej nápravy nesmie
prekročiť
prípustnú celkovú
hmotnosť vozidla. Napríklad ak je
predná náprava plne zaťažená,
nesmie byť zaťaženie zadnej
nápravy také, aby bola prekročená
celková povolená hmotnosť vozidla.
Technické údaje sú stanovené v
súlade s normami Európskej únie.
Vyhradzujeme si právo na
vykonanie zmien.
Technické údaje uvedené v dokla-
doch vozidla majú prednosť pred
údajmi v tejto príručke.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
210 Technické údaje
Údaje o vozidle
Údaje o motore
Obchodné označenie1,0
Identifikačný kód motora L5Q
Počet valcov 3
Zdvihový objem [cm³] 999
Výkon motora [kW] pri ot./min. 55
Krútiaci moment [Nm] pri ot./min. 95
Oktánové číslo RON
odporúčané 95
možné 98
možné 91
Typ paliva Benzín

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Technické údaje 211

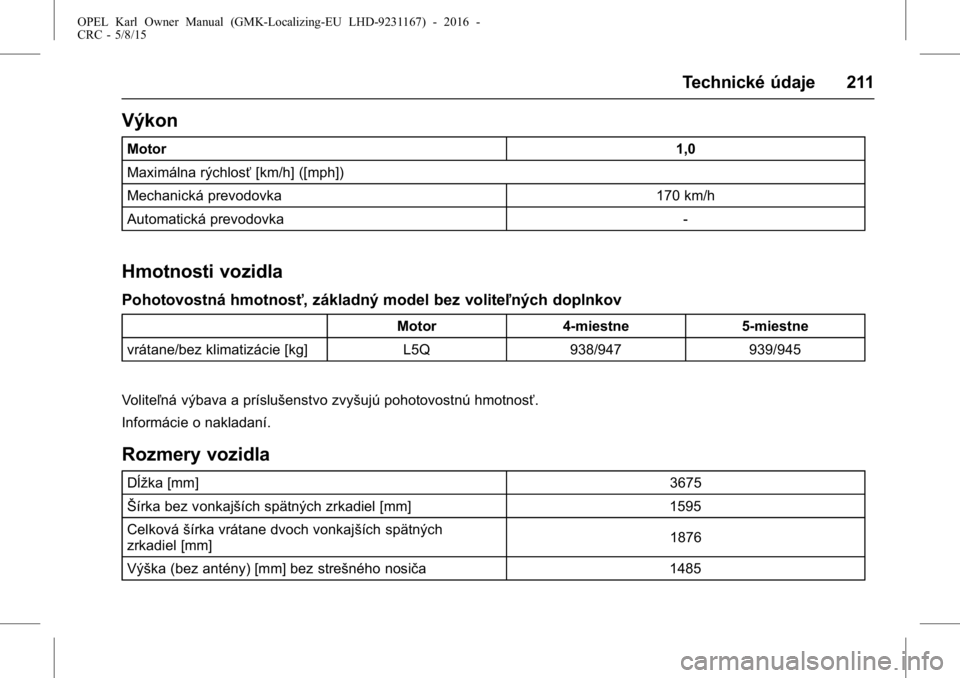

Výkon
Motor1,0
Maximálna rýchlosť [km/h] ([mph])
Mechanická prevodovka 170 km/h
Automatická prevodovka -
Hmotnosti vozidla
Pohotovostná hmotnosť, základný model bez voliteľných doplnkov
Motor 4-miestne 5-miestne
vrátane/bez klimatizácie [kg] L5Q938/947 939/945
Voliteľná výbava a príslušenstvo zvyšujú pohotovostnú hmotnosť.
Informácie o nakladaní.
Rozmery vozidla
Dĺžka [mm] 3675
Šírka bez vonkajších spätných zrkadiel [mm] 1595
Celková šírka vrátane dvoch vonkajších spätných
zrkadiel [mm] 1876
Výška (bez antény) [mm] bez strešného nosiča 1485

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
212 Technické údaje

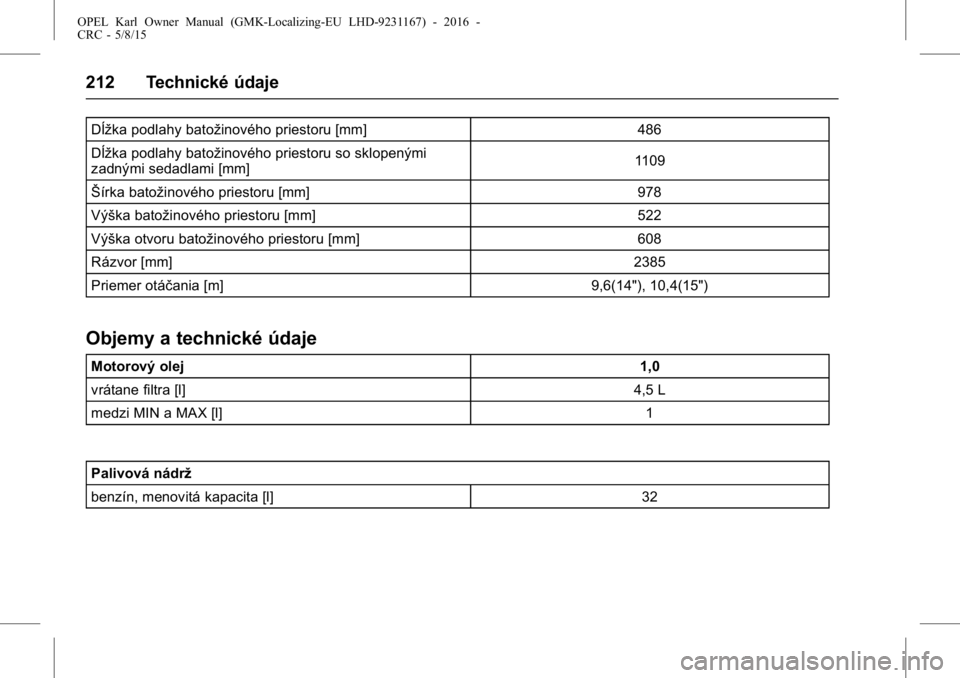

Dĺžka podlahy batožinového priestoru [mm]486
Dĺžka podlahy batožinového priestoru so sklopenými
zadnými sedadlami [mm] 1109
Šírka batožinového priestoru [mm] 978
Výška batožinového priestoru [mm] 522
Výška otvoru batožinového priestoru [mm] 608
Rázvor [mm] 2385
Priemer otáčania [m] 9,6(14"), 10,4(15")
Objemy a technické údaje
Motorový olej 1,0
vrátane filtra [l] 4,5 L
medzi MIN a MAX [l] 1
Palivová nádrž
benzín, menovitá kapacita [l] 32

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Technické údaje 213
Tlak v pneumatikách
TypPredná [kPa/bar] ([psi]) Zadná [kPa]
Komfort ECO Plné
zaťaženie Komfort ECO Plné
zaťaženie
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (Rezerva) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
214 Informácie pre zákazníka
Informácie pre
zákazníka
Informácie pre zákazníka
Vyhlásenie o zhode . . . . . . . . . . 214
Záznam údajov o vozidle a
ochrana osobných údajov
Záznamníky udalostí . . . . . . . . . 215
Identifikácia rádiovejfrekvencie (RFID) . . . . . . . . . . . 216
Informácie pre
zákazníka
Vyhlásenie o zhode
Systémy rádiového prenosu
Toto vozidlo má systémy, ktoré
vysielajú a/alebo prijímajú rádiové
vlny podliehajúce smernici 1999/5/
ES. Tieto systémy sú v súlade so
základnými požiadavkami a ďalšími
príslušnými ustanoveniami smernice
1999/5/ES. Kópie originálu vyhlá-
senia o zhode môžete získať z
našej webovej stránky.
Hever
Preklad originálu vyhlásenia o
zhode
Vyhlásenie o zhode podľa normy ES
2006/42/ES
Vyhlasujeme, že produkt:
Označenie produktu: Hever
Typ/číslo dielu GM: 13584087
je v súlade s ustanoveniami normy
2006/42/ES. Použité technické
štandardy:
GMN9737: Zdvíhanie
GMW14337: Hardvérové testy -
štandardný hever
GMN5127: Integrita vozidla -
zdvíhanie a zdvíhanie na servisnej
stanici
GMW15005: Štandardný hever a
náhradná pneumatika, test vozidla
ISO TS 16949: Systémy riadenia
kvality
Podpisujúci je osobou oprávnenou
na zostavenie technickej dokumen-
tácie.
Rüsselsheim, 31. január 2014
podpísal
Hans-Peter Metzger
Manažér inžinierskej skupiny pre
podvozky a karosérie
Adam Opel AG
D-65423 Ruesselsheim

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Informácie pre zákazníka 215
Záznam údajov o
vozidle a ochrana
osobných údajov
Záznamníky udalostí
Moduly ukladania údajov vo
vozidle
Veľký počet elektronických kompo-
nentov vo vašom vozidle obsahuje
moduly, ktoré dočasne alebo perma-
nentne ukladajú technické údaje o
stave vozidla, udalostiach a
poruchách. Vo všeobecnosti tieto
technické informácie dokumentujú
stav dielov, modulov, systémov
alebo prostredia:
.Prevádzkové podmienky systé-
mových komponentov (napr.
úrovne naplnenia)
. Správy o stave vozidla a jeho
jednotlivých komponentov (napr.
počet otáčok kolesa / rýchlosť
otáčania, decelerácia, laterálne
zrýchlenie) .
Poruchy a chyby v dôležitých
systémových komponentoch
. Reakcie vozidla v konkrétnych
jazdných situáciách (napr. nafúk-
nutie airbagu, aktivácia systému
regulácie stability)
. Podmienky prostredia (napr.
teplota)
Tieto údaje sú výlučne technické a
pomáhajú identifikovať a opravovať
chyby ako aj optimalizovať funkcie
vozidla.
Profily jazdy, ktoré indikujú prejaz-
dené trasy, nie je možné pomocou
týchto údajov vytvoriť.
V prípade využitia servisu (napr.
servisné práce, servisné procesy,
záručné prípady, zabezpečenie
kvality), zamestnanci servisnej siete
(vrátane výrobcu) si dokážu
pomocou špeciálnych diagnostic-
kých zariadení prečítať tieto
technické informácie z udalosti a z
modulov, ktoré ukladajú údaje. Ak si
želáte, v týchto servisných dielňach
vám budú poskytnuté ďalšie infor-
mácie. Po oprave chyby sa príslušné údaje vymažú z modulu
ukladajúceho údaje o chybách,
alebo sa neustále prepisujú.
Pri používaní vozidla sa môžu
vyskytnúť
situácie, pri ktorých sa
môžu tieto technické údaje, ktoré sa
týkajú iných informácií (správa o
nehode, poškodenie vozidla,
výpovede svedkov atď.), uviesť do
súvisu so špecifickou osobou -
pravdepodobne s pomocou
odborníka.
Ďalšie funkcie, s ktorými musí
zákazník súhlasiť (napr. lokalizácia
vozidla v núdzových prípadoch)
umožňujú prenos konkrétnych
údajov vozidla priamo z vozidla.
