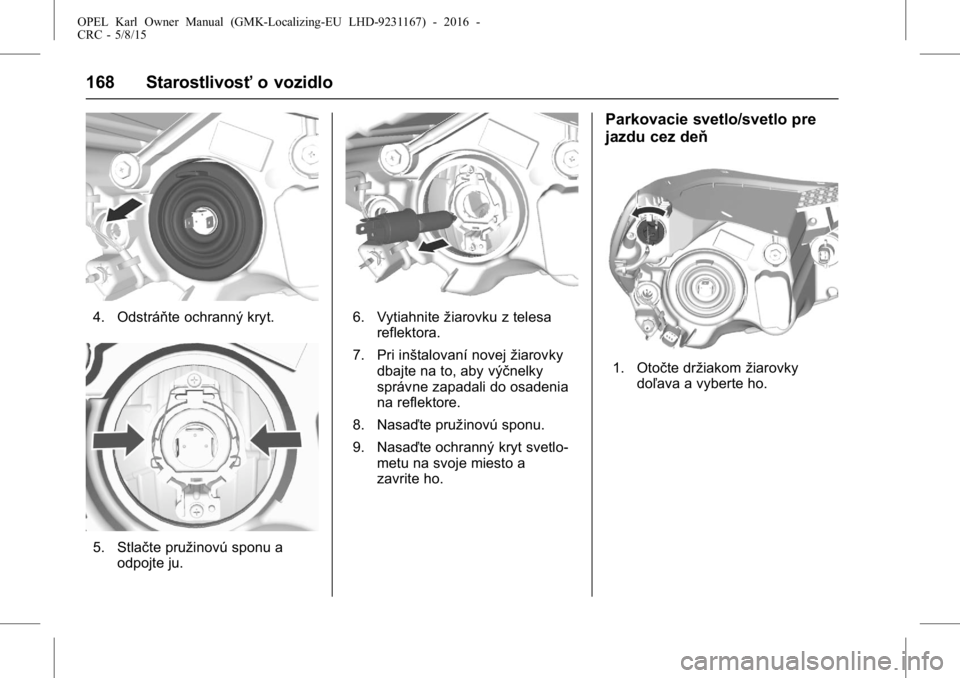

168 Starostlivosťo vozidlo
4. Odstráňte ochranný kryt.
5. Stlačte pružinovú sponu a
odpojte ju.
6. Vytiahnite žiarovku z telesa
reflektora.
7. Pri inštalovaní novej žiarovky
dbajte na to, aby výčnelky
správne zapadali do osadenia
na reflektore.
8. Nasaďte pružinovú sponu.
9. Nasaďte ochranný kryt svetlo- metu na svoje miesto a
zavrite ho.
Parkovacie svetlo/svetlo pre
jazdu cez deň
1. Otočte držiakom žiarovky
doľava a vyberte ho.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Starostlivosťo vozidlo 169
2. Odpojtežiarovku od držiaka
žiarovky a vymeňte ju.
3. Vložte objímku žiarovky do
reflektora a otočte ňou
doprava.
Hmlové svetlá
Žiarovky nechajte vymeniť v
odbornom servise.
Predné ukazovatele
smeru
1. Otočte držiakom žiarovky
doľava a vyberte ho.
2. Otáčajte žiarovkou doľava a
vyberte ju z objímky žiarovky.
3. Vymeňte žiarovku.
4. Vložte objímku žiarovky do
reflektora a otočte ňou
doprava.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
170 Starostlivosťo vozidlo
Zadné svetlá
Zadné svetlá, smerovky,
brzdové svetlá a svetlo pri
cúvaní
1. Odskrutkujte obidve skrutky.
2. Zložte zostavu zadných svetiel.
Dbajte, aby izolácia kábla
zostala na mieste.
3. Zadné svetlá / brzdovésvetlá (1)
Smerové svetlo (2)
Pomocné zadné svetlá (3)
Svetlo pri cúvaní (strana spolu-
jazdca) / zadné hmlové svetlo
(strana vodiča) (4).4. Otočte držiakom žiarovky proti
smeru hodinových ručičiek.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Starostlivosťo vozidlo 171
5. Vytiahnitežiarovku. Zľahka
zatlačte žiarovku do objímky,
otočte ju proti smeru hodino-
vých ručičiek, vyberte a
vymeňte žiarovku.
6. Pripojte držiak žiaroviek do
zostavy koncových svetiel a
zaskrutkujte ho.
Pripojte konektor. Namontujte
zostavu koncových svetiel do
karosérie a zaskrutkujte
skrutky. Zatvorte a zaistite
kryty.
7. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.Bočné ukazovatele smeru
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo dopredu avyberte ho z predného krídla
zadnou stranou.
2. Otočte držiak žiarovky proti
smeru hodinových ručičiek a
vyberte ho z puzdra.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
172 Starostlivosťo vozidlo
3. Vytiahnitežiarovku z držiaka
žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte
ním v smere hodinových
ručičiek.
5. Vložte prednú stranu do predného krídla, posuňte ju
dopredu a vložte zadnú stranu.
Tretie brzdové svetlo
(CHMSL)
LED nechajte vymeniť v odbornom
servise.
Osvetlenie EŜŦV
1. Odskrutkujte obidve skrutky.
2. Vytiahnite teleso žiarovky
smerom dole. Neťahajte za
vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z objímky a
vymeňte žiarovku.
4. Vložte objímku žiarovky do
telesa žiarovky a otočte ňou v
smere hodinových ručičiek.
5. Vložte objímku žiarovky a
pripevnite ju pomocou skrut-
kovača.
Osvetlenie interiéru
Stropné svetlá
1. Ak chcete lampu odmontovať,
vypáčte ho plochým skrutko-
vačom na strane, ktorá je
vzdialenejšia od spínača.
(Dbajte na to, aby ste
nepoškriabali povrch.)
2. Vytiahnite žiarovku.
3. Vymeňte žiarovku.
4. Nainštalujte svietidlo späť.
Svetlo batožinového priestoru
1. Vypáčte žiarovku pomocou
skrutkovača.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Starostlivosťo vozidlo 173
2. Vytiahnitežiarovku.
3. Vložte novú žiarovku.
4. Nainštalujte lampu.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.
Elektrický systém
Poistky
Údaje na náhradnej poistke sa
musia zhodovať s údajmi na
chybnej poistke. Vo vozidle sa
nachádzajú tri poistkové skrinky:
. Vľavej prednej časti motorového
priestoru
. U vozidiel s ľavostranným
riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou odkla-
dacou skrinkou
. Za krytom na ľavej strane batoži-
nového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami. Poistky je možné zasunúť
aj keď
nemajú žiadnu funkciu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
174 Starostlivosťo vozidlo
Pinzeta na poistky
Pinzeta na poistky sa môže nachá-
dzaťv poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to
spôsobiť poruchy.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Starostlivosťo vozidlo 175
ŜŦ. Obvod
1 Západka zadných výklopných dverí 2
–
3 Zadné odhmlievanie
4 Ohrievač vonkajšieho
spätného zrkadla
5 Strešné okno
6 Riadiaci modul prevodovky s plynule meniteľným
prevodom
7 Senzor hmotnostného prietoku vzduchu
8 ŜŦerpadlo nezávislého
kúrenia
9 Ventil protiblokovacieho brzdového systému
10 Ovládanie regulovaného napätia
11 Spätná kamera
12 –
13 –
14 Riadiaci modul motora/ riadiaci modul prevodovky
15 Riadiaci modul vstrekovania paliva / štartér
16 Motor palivového čerpadla17 Ovládací modul motora1
18 Ovládací modul motora2
19 Vstrekovač, zapaľovanie
20 Klimatizácia
21 Inteligentný snímač
akumulátora
22 Elektrický zámok stĺpika riadenia
23 Ventilátor chladenia, nízka rýchlosť
24 –
25 Spínač vonkajšieho
spätného zrkadla
26 Riadiaci modul motora / modul automatizovanej
mechanickej prevodovky
27 Solenoid vetrania kanistra
28 Spínač brzdového pedála
29 Pomocné snímanie spolujazdca
30 Motor pre nastavenie sklonu svetlometov
31 Klaksón
32 Predná hmlovka
