184Нега на возилото

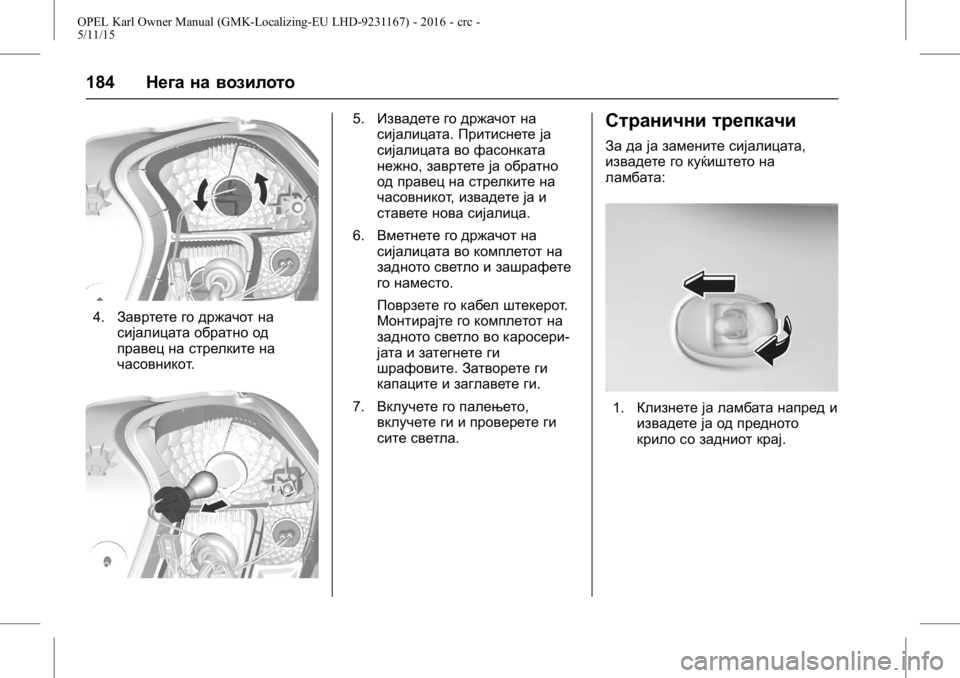

4.Завртете го држачот на
сијалицата обратно од
правец на стрелките на
часовникот .
5.Извадете го држачот на
сијалицата. Притиснете ја
сијалицата во фасонката
нежно, завртете ја обратно
од правец на стрелките на
часовникот ,извадете ја и
ставете нова сијалица.
6. Вметнете го држачот на
сијалицата во комплетот на
задното светло и зашрафете
го наместо.
Поврзете го кабел штекерот .
Монтирајте го комплетот на
задното светло во каросери-
јата и затегнете ги
шрафовите. Затворете ги
капаците и заглавете ги.
7. Вклучете го палењето,
вклучете ги и проверете ги
сите светла.Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на
ламбата:
1.Клизнете ја ламбата напред и
извадете ја од предното
крило со задниот крај.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Нега на возилото185

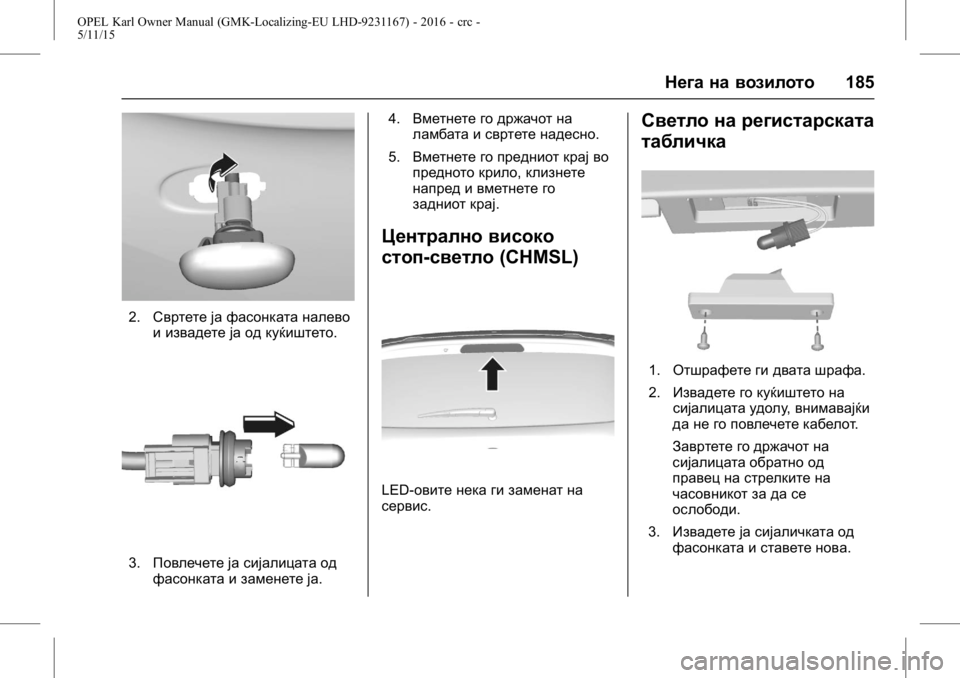

2.Свртете ја фасонката налево
и извадете ја од куќиштето.
3.Повлечете ја сијалицата од
фасонката и заменете ја. 4.
Вметнете го држачот на
ламбата и свртете надесно.
5. Вметнете го предниот крај во
предното крило, клизнете
напред и вметнете го
задниот крај.
Централно високо
стоп-светло (CHMSL)
LED-овите нека ги заменат на
сервис.
Светло на регистарската
табличка
1.Отшрафете ги двата шрафа.
2. Извадете го куќиштето на
сијалицата удолу ,внимавајќи
да не го повлечете кабелот .
Завртете го држачот на
сијалицата обратно од
правец на стрелките на
часовникот за да се
ослободи.
3. Извадете ја сијаличката од
фасонката и ставете нова.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
186Нега на возилото

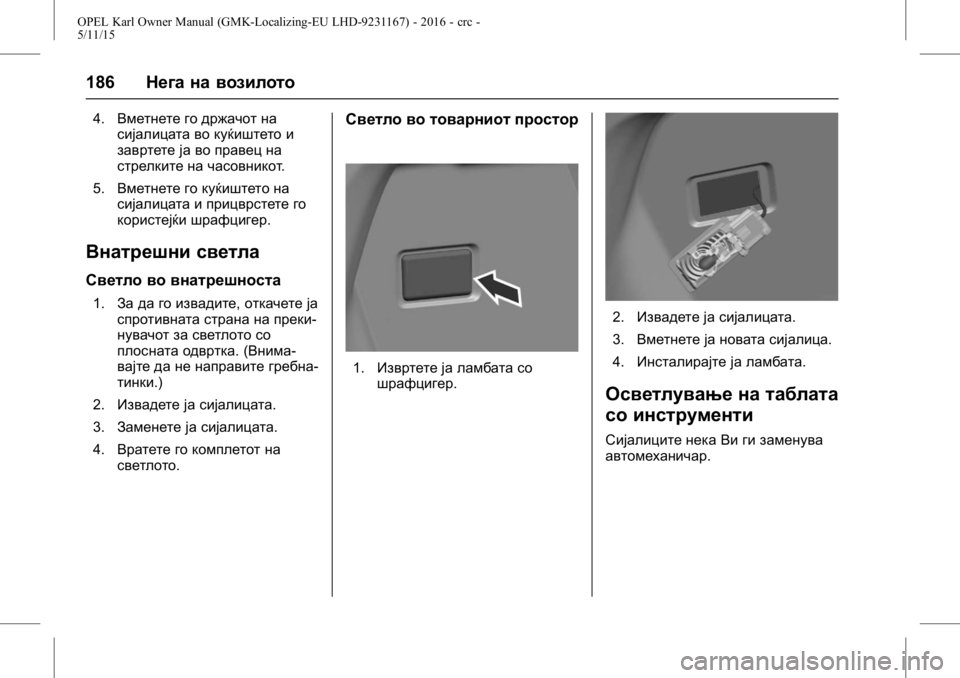

4.Вметнете го држачот на
сијалицата во куќиштето и
завртете ја во правец на
стрелките на часовникот .
5. Вметнете го куќиштето на
сијалицата и прицврстете го
користејќи шрафцигер.
Внатрешни светла
Светло во внатрешноста
1.За да го извадите, откачете ја
спротивната страна на преки-
нувачот за светлото со
плосната одвртка. (Внима-
вајте да не направите гребна-
тинки.)
2. Извадете ја сијалицата .
3. Заменете ја сијалицата.
4. Вратете го комплетот на
светлото.
Светло во товарниот простор
1.Извртете ја ламбата со
шрафцигер.
2.Извадете ја сијалицата .
3. Вметнете ја новата сијалица.
4. Инсталирајте ја ламбата .
Осветлување на таблата
со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Нега на возилото187

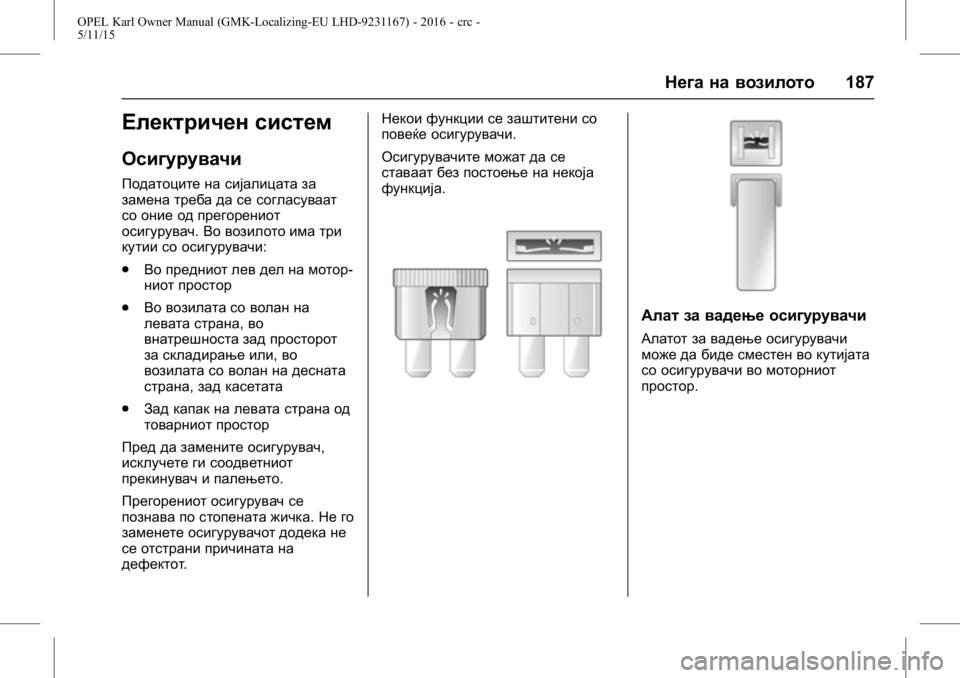

Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат
со оние од прегорениот
осигурувач.Во возилото има три
кутии со осигурувачи:
. Во предниот лев дел на мотор-
ниот простор
. Во возилата со волан на
левата страна, во
внатрешноста зад просторот
за складирање или, во
возилата со волан на десната
страна, зад касетата
. Зад капак на левата страна од
товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот . Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи
Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
188Нега на возилото
Наместете го алатот за ваѓање на
осигурувачите одозгора или
отсрана, врз разните видови на
осигурувачи и, повлечете го
осигурувачот .
Кутија со осигурувачи
во моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Ослободете го капакот ,подигнете
го угоре и извадете го.
Откако сте ги смениле прегоре-
ните осигурувачи, затворете го
капакот на кутијата со
осигурувачи и притискајте го
додека не се заглави.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Нега на возилото189

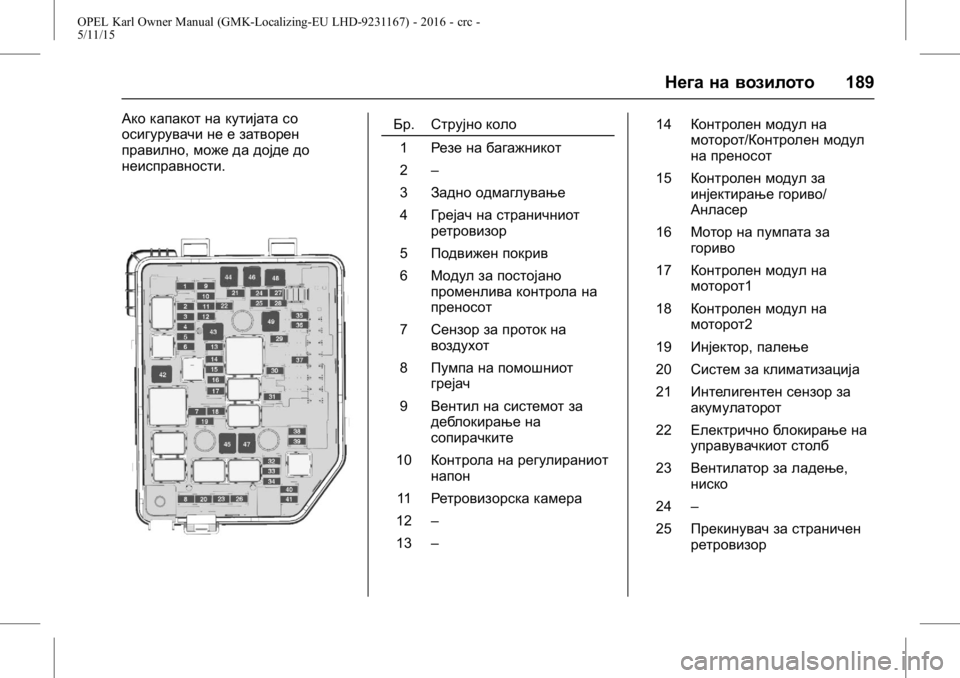

Ако капакот на кутијата со
осигурувачи не е затворен
правилно,може да дојде до
неисправности.Бр. Струјно коло
1 Резе на багажникот
2 –
3 Задно одмаглување
4 Грејач на страничниот
ретровизор
5 Подвижен покрив
6 Модул за постојано
променлива контрола на
преносот
7 Сензор за проток на
воздухот
8 Пумпа на помошниот
грејач
9 Вентил на системот за
деблокирање на
сопирачките
10 Контрола на регулираниот
напон
11 Ретровизорска камера
12 –
13 – 14
Контролен модул на
моторот/Контролен модул
на преносот
15 Контролен модул за
инјектирање гориво/
Анласер
16 Мотор на пумпата за
гориво
17 Контролен модул на
моторот1
18 Контролен модул на
моторот2
19 Инјектор, палење
20 Систем за климатизација
21 Интелигентен сензор за
акумулаторот
22 Електрично блокирање на
управувачкиот столб
23 Вентилатор за ладење,
ниско
24 –
25 Прекинувач за страничен
ретровизор

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
190Нега на возилото

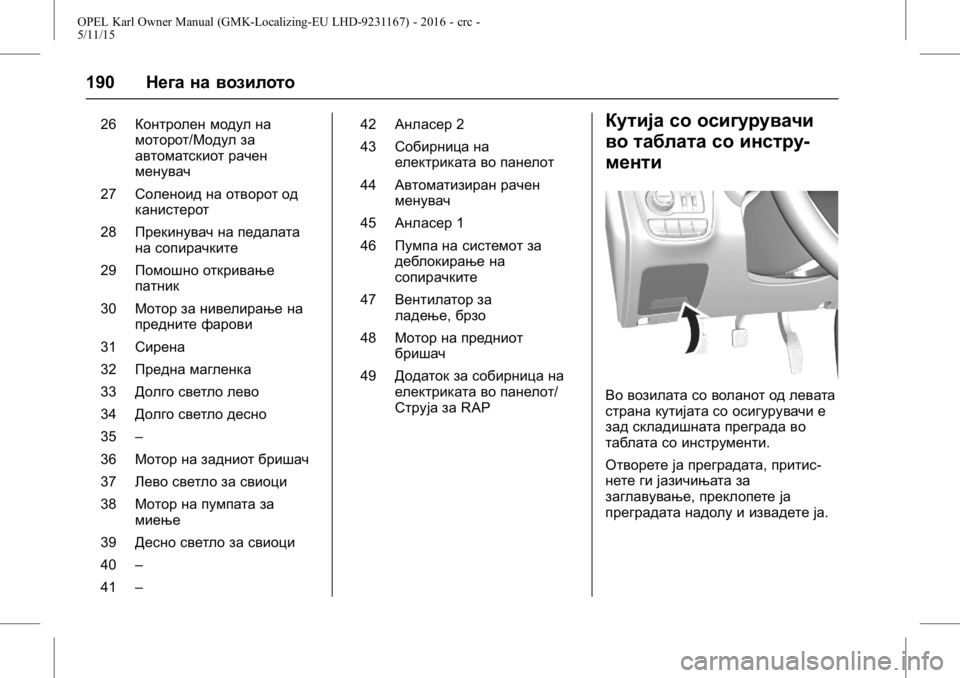

26Контролен модул на
моторот/Модул за
автоматскиот рачен
менувач
27 Соленоид на отворот од
канистерот
28 Прекинувач на педалата
на сопирачките
29 Помошно откривање
патник
30 Мотор за нивелирање на
предните фарови
31 Сирена
32 Предна магленка
33 Долго светло лево
34 Долго светло десно
35 –
36 Мотор на задниот бришач
37 Лево светло за свиоци
38 Мотор на пумпата за
миење
39 Десно светло за свиоци
40 –
41 – 42
Анласер 2
43 Собирница на
електриката во панелот
44 Автоматизиран рачен
менувач
45 Анласер 1
46 Пумпа на системот за
деблокирање на
сопирачките
47 Вентилатор за
ладење, брзо
48 Мотор на предниот
бришач
49 Додаток за собирница на
електриката во панелот/
Струја за RAPКутија со осигурувачи
во таблата со инстру -
менти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата ,притис-
нете ги јазичињата за
заглавување, преклопете ја
преградата надолу и извадете ја.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Нега на возилото191

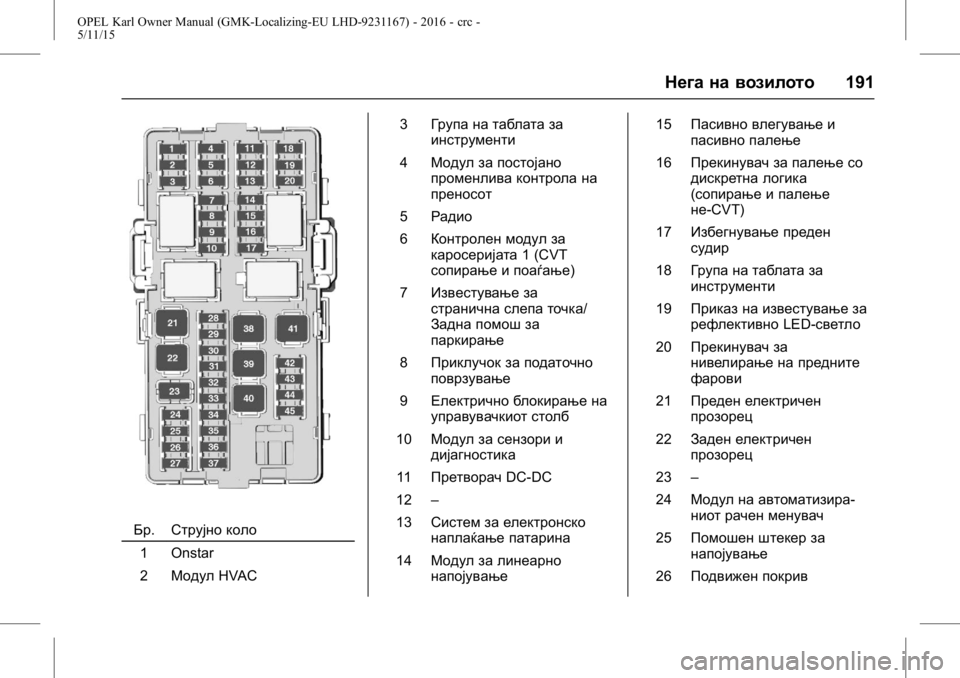

Бр.Струјно коло
1 Onstar
2 Модул HVAC 3
Група на таблата за
инструменти
4 Модул за постојано
променлива контрола на
преносот
5 Радио
6 Контролен модул за
каросеријата 1 (CVT
сопирање и поаѓање)
7 Известување за
странична слепа точка/
Задна помош за
паркирање
8 Приклучок за податочно
поврзување
9 Електрично блокирање на
управувачкиот столб
10 Модул за сензори и
дијагностика
11 Претворач DC-DC
12 –
13 Систем за електронско
наплаќање патарина
14 Модул за линеарно
напојување 15
Пасивно влегување и
пасивно палење
16 Прекинувач за палење со
дискретна логика
(сопирање и палење
не-CVT)
17 Избегнување преден
судир
18 Група на таблата за
инструменти
19 Приказ на известување за
рефлективно LED-светло
20 Прекинувач за
нивелирање на предните
фарови
21 Преден електричен
прозорец
22 Заден електричен
прозорец
23 –
24 Модул на автоматизира-
ниот рачен менувач
25 Помошен штекер за
напојување
26 Подвижен покрив
