2015.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

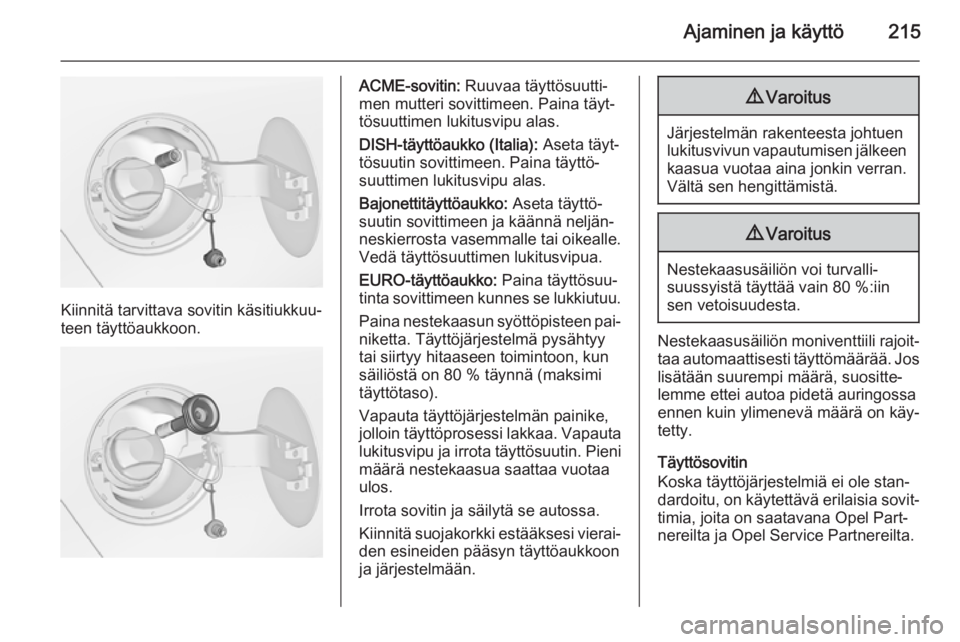

Ajaminen ja käyttö215
Kiinnitä tarvittava sovitin käsitiukkuu‐
teen täyttöaukkoon.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko (Italia): Aseta täyt‐
tösuutin sovittimeen. Paina täyttö‐ suuttimen lukitusvipu alas.
Bajonettitäyttöaukko: Aseta täyttö‐
suutin sovittimeen ja käännä neljän‐
neskierrosta vasemmalle tai oikealle.
Vedä täyttösuuttimen lukitusvipua.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen kunnes se lukkiutuu.
Paina nestekaasun syöttöpisteen pai‐
niketta. Täyttöjärjestelmä pysähtyy
tai siirtyy hitaaseen toimintoon, kun
säiliöstä on 80 % täynnä (maksimi
täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se autossa.
Kiinnitä suojakorkki estääksesi vierai‐
den esineiden pääsyn täyttöaukkoon
ja järjestelmään.9 Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön voi turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.
Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa
ennen kuin ylimenevä määrä on käy‐
tetty.
Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.

216Ajaminen ja käyttö
ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin (Italia): Bosnia-Hertse‐
govina, Bulgaria, Tanska, Viro,
Ranska, Kreikka, Italia, Kroatia, Lat‐
via, Liettua, Makedonia, Itävalta,
Puola, Portugali, Romania, Ruotsi,
Sveitsi, Serbia, Slovakia, Slovenia,
Tsekin tasavalta, Turkki, Ukraina, Un‐ kari
Polttoainesäiliön täyttöaukon
korkki Käytä vain alkuperäistä polttoainesäi‐
liön täyttöaukon korkkia. Dieselmoot‐
torilla varustetuissa autoissa on eri‐ tyismallinen täyttöaukon korkki.
Polttoaineenkulutus –
CO 2-päästöt
Bensiini- ja dieselmoottorit
Opel Zafiran polttoaineenkulutus (yh‐
distetty) on alueella 4,1–9,0 l/100 km .
CO 2-päästöt
(yhdistetty) ovat alueella
177–109 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐ denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.

Ajaminen ja käyttö217
MaakaasumoottoritOpel Zafiran kaasunkulutus (yhdis‐
tetty) on 4,7 kg/100 km.
CO 2-päästöt (yhdistetty) ovat
129 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐
denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja
Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti (so‐
veltuvan version mukaan), ottaen
huomioon auton paino käyttökun‐
nossa säädöksen mukaisesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta ku‐
lutuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuista ar‐voista. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐ teista.
Maakaasu
Polttoaineenkulutustiedot on määri‐
tetty käyttäen referenssipolttoainetta G20 (metaanipitoisuus 99 - 100 moo‐
liprosenttia) säädetyissä ajo-olosuh‐
teissa. Alhaisemman metaanipitoi‐
suuden maakaasua käytettäessä
polttoaineenkulutus voi poiketa ilmoi‐
tetuista arvoista.Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Maakaasumoot‐
torilla varustetuissa autoissa tarvi‐
taan erityinen hinauslaitteisto.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti teh‐ tävä jäähdytysjärjestelmään, lämpö‐
kilpiin tai muihin laitteisiin kohdistuvia
muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta.
Esim. 4 x 5 W:n tapauksessa se ha‐
vaitsee katkoksen vain, jos vain yksi
5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää hi‐ naussilmukan aukon. Jos näin käy,
käytä hinaamiseen vetolaitteen kuu‐
latankoa. Pidä vetolaitteen kuula‐ tanko aina mukana autossa.

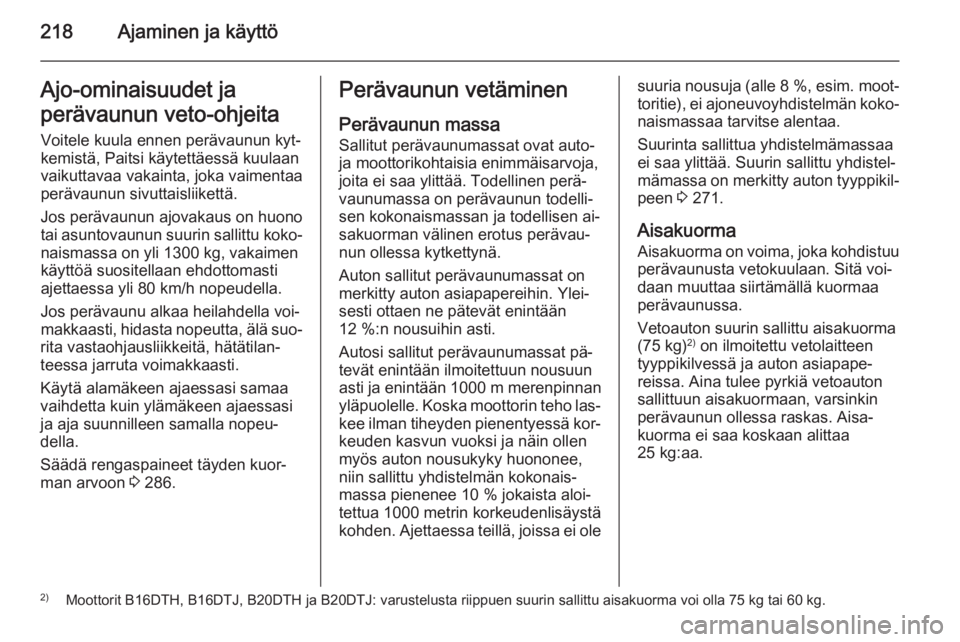

218Ajaminen ja käyttöAjo-ominaisuudet ja
perävaunun veto-ohjeita Voitele kuula ennen perävaunun kyt‐
kemistä, Paitsi käytettäessä kuulaan
vaikuttavaa vakainta, joka vaimentaa
perävaunun sivuttaisliikettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1300 kg, vakaimen
käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella voi‐
makkaasti, hidasta nopeutta, älä suo‐
rita vastaohjausliikkeitä, hätätilan‐
teessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 286.Perävaunun vetäminen
Perävaunun massa
Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen ai‐
sakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat pä‐
tevät enintään ilmoitettuun nousuun
asti ja enintään 1000 m merenpinnan
yläpuolelle. Koska moottorin teho las‐
kee ilman tiheyden pienentyessä kor‐ keuden kasvun vuoksi ja näin ollen
myös auton nousukyky huononee,
niin sallittu yhdistelmän kokonais‐
massa pienenee 10 % jokaista aloi‐ tettua 1000 metrin korkeudenlisäystä
kohden. Ajettaessa teillä, joissa ei olesuuria nousuja (alle 8 %, esim. moot‐
toritie), ei ajoneuvoyhdistelmän koko‐
naismassaa tarvitse alentaa.
Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐ peen 3 271.
Aisakuorma Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä voi‐
daan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) 2)
on ilmoitettu vetolaitteen
tyyppikilvessä ja auton asiapape‐ reissa. Aina tulee pyrkiä vetoauton
sallittuun aisakuormaan, varsinkin
perävaunun ollessa raskas. Aisa‐
kuorma ei saa koskaan alittaa
25 kg:aa.2) Moottorit B16DTH, B16DTJ, B20DTH ja B20DTJ: varustelusta riippuen suurin sallittu aisakuorma voi olla 75 kg tai 60 kg.

Ajaminen ja käyttö219
Taka-akselikuormitusPerävaunun ollessa kytkettynä ja ve‐
toauton täysin kuormattuna suurim‐
man sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton
asiapapereista) saa ylittää 60 kg:lla,
suurimman sallitun kokonaismassan
saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin
sallittu nopeus on 100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatangon sisältävä pussi sijaitsee
tavaratilassa.
Laita hihna oikeanpuoleisen takakiin‐
nityslenkin läpi, kierrä kaksi kertaa
ympäri ja kiristä hihna pussin kiinnit‐
tämiseksi paikalleen.
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.

220Ajaminen ja käyttö
Kuulatangon tiukkuuden tarkastus
■ Punaisen merkinnän kiertokah‐vassa tulee osoittaa vetokoukussa
olevaan vihreään merkintään päin.
■ Kääntönupin ja kuulatangon väli‐ sen välin on oltava noin 6 mm.
■ Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä en‐ nen paikalleen asettamista:
■ Avaa kuulatangon lukitus kääntä‐ mällä avain asentoon c.
■ Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus
Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐ sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen pai‐
kalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje suo‐
jaläppä.

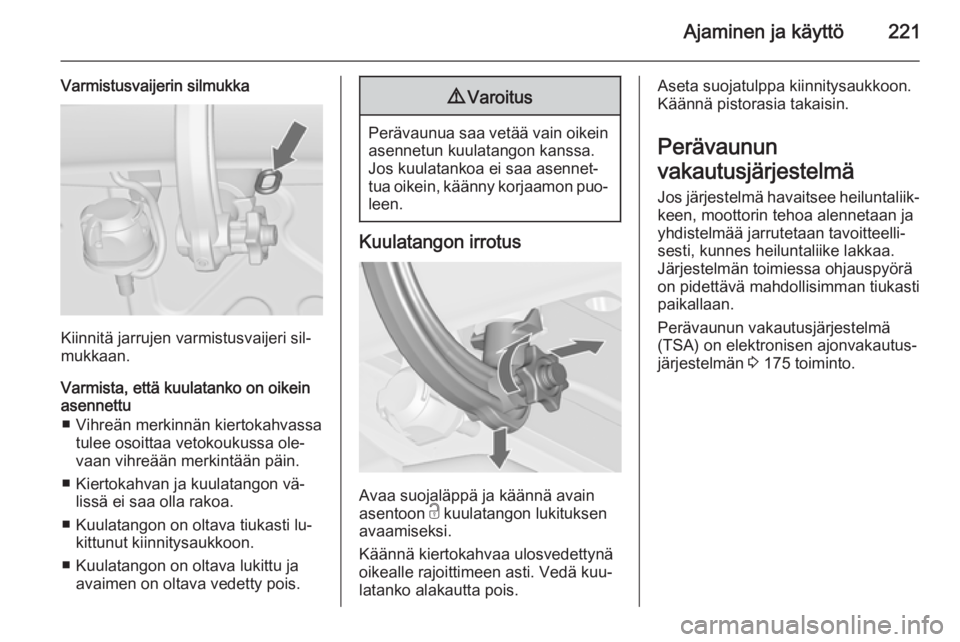

Ajaminen ja käyttö221
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri sil‐
mukkaan.
Varmista, että kuulatanko on oikein
asennettu
■ Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa ole‐
vaan vihreään merkintään päin.
■ Kiertokahvan ja kuulatangon vä‐ lissä ei saa olla rakoa.
■ Kuulatangon on oltava tiukasti lu‐ kittunut kiinnitysaukkoon.
■ Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.
9 Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon puo‐
leen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuu‐
latanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Perävaunun
vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 175 toiminto.

222Auton hoitoAuton hoitoYleisiä tietoja .............................. 222
Auton tarkistukset ......................223
Polttimon vaihto .........................230
Sähköjärjestelmä .......................239
Auton työkalut ............................ 245
Vanteet ja renkaat .....................245
Käynnistys apukaapeleilla .........261
Vetäminen .................................. 262
Ulkopintojen hoito ......................264Yleisiä tietoja
Lisävarusteet ja autoon
tehdyt muutokset Suosittelemme alkuperäisosien ja li‐
sävarusteiden sekä autotyypille ni‐
menomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden so‐
pivuudesta.
Sähköjärjestelmään ei saa tehdä
muutoksia, esim. kajota elektronisiin
ohjainlaitteisiin (ns. lastuviritys).Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen
käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
■ Auton pesu ja vahaus.
■ Moottoritilan ja alustan vahauksen tarkastus.
■ Tiivistekumien puhdistus ja voitelu.
■ Täytä polttoainesäiliö kokonaan.
■ Moottoriöljyn vaihto.
■ Lasinpesunestesäiliön tyhjennys.
■ Jäähdytysnesteen jäätymis- ja kor‐ roosiosuojan tarkastus.
■ Säädä rengaspaineet täyden kuor‐ man arvoon.
■ Pysäköi auto kuivaan ja hyvin tuu‐ letettuun tilaan. Kytke ykkös- tai pe‐ruutusvaihde tai siirrä valintavipu
asentoon P. Aseta pyörien eteen
kiilat, jotta auto ei lähde liikkeelle.
■ Älä kytke seisontajarrua.
