2015.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

Auton hoito255

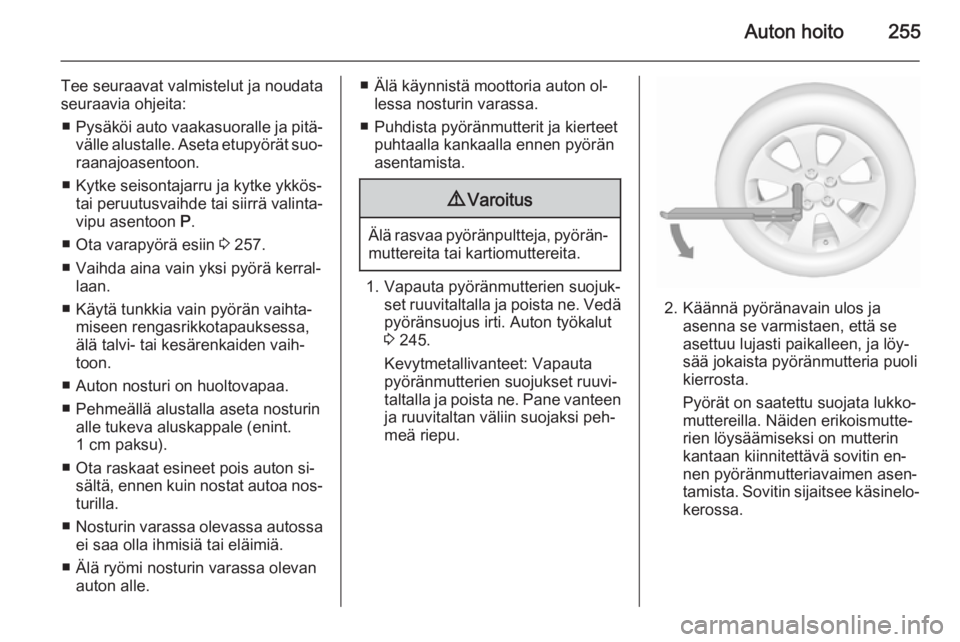

Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
■ Pysäköi auto vaakasuoralle ja pitä‐
välle alustalle. Aseta etupyörät suo‐ raanajoasentoon.
■ Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valinta‐
vipu asentoon P.
■ Ota varapyörä esiin 3 257.
■ Vaihda aina vain yksi pyörä kerral‐ laan.
■ Käytä tunkkia vain pyörän vaihta‐ miseen rengasrikkotapauksessa,
älä talvi- tai kesärenkaiden vaih‐
toon.
■ Auton nosturi on huoltovapaa.
■ Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint.
1 cm paksu).
■ Ota raskaat esineet pois auton si‐ sältä, ennen kuin nostat autoa nos‐
turilla.
■ Nosturin varassa olevassa autossa
ei saa olla ihmisiä tai eläimiä.
■ Älä ryömi nosturin varassa olevan auton alle.■ Älä käynnistä moottoria auton ol‐ lessa nosturin varassa.
■ Puhdista pyöränmutterit ja kierteet puhtaalla kankaalla ennen pyörän
asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Vapauta pyöränmutterien suojuk‐
set ruuvitaltalla ja poista ne. Vedä
pyöränsuojus irti. Auton työkalut
3 245.
Kevytmetallivanteet: Vapauta
pyöränmutterien suojukset ruuvi‐
taltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi peh‐meä riepu.
2. Käännä pyöränavain ulos ja asenna se varmistaen, että se
asettuu lujasti paikalleen, ja löy‐
sää jokaista pyöränmutteria puoli
kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin en‐
nen pyöränmutteriavaimen asen‐
tamista. Sovitin sijaitsee käsinelo‐
kerossa.

256Auton hoito
3. Joissakin versioissa voi olla suo‐juksella varustetut nostokohdat.
Vedä suojus ulos sivusuuntaan.
4. Varmista, että nosturi on oikein si‐
joitettu soveltuvan nostokohdan
alle.
5. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Kiinnitä pyöränmutterin avain, tar‐ kista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
6. Kierrä pyöränmutterit irti.
7. Vaihda pyörä. Varapyörä 3 257
8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas.
10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐käin. Kiristysmomentti on
140 Nm.
11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan

Auton hoito257
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
12. Asenna nostokohdan suojus.
13. Laita vaihdettu pyörä 3 257, au‐
ton työkalut 3 245 ja pyörien luk‐
komutterien sovitin 3 67 säilytys‐
paikkoihinsa.
14. Tarkista autoon asennetun pyö‐ rän rengaspaine ja pyöränmutte‐
rien kiristysmomentti mahdolli‐
simman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.Nostokohdat nostoalustaa
varten
Nostoalustan takimmainen varsi ala‐
palkin syvennyksen kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat no‐
peusrajoitukset, vaikka tämä ei il‐
mene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan no‐
peusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.

258Auton hoitoHuomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Varapyörä on pitimessä auton lattian
alapuolella.
1. Avaa tavaratilan säilytyslokero 3 245.
2. Irrota molemmat suojukset kuu‐ siopulttien päältä.
3. Aseta pyöränmutteriavain yhteenkuusiopulttiin ja kierrä sitä vasta‐
päivään, kunnes tuntuu vastusta.
4. Jatka samalla tavalla toisen kuu‐ siopultin kohdalla.
5. Nosta varapyörän pidin ja avaamolemmat salvat.
6. Laske varapyörän pidin.
7. Irrota varmistusvaijeri.
8. Laske varapyörä täysin alas ja ota
se pois.

Auton hoito259

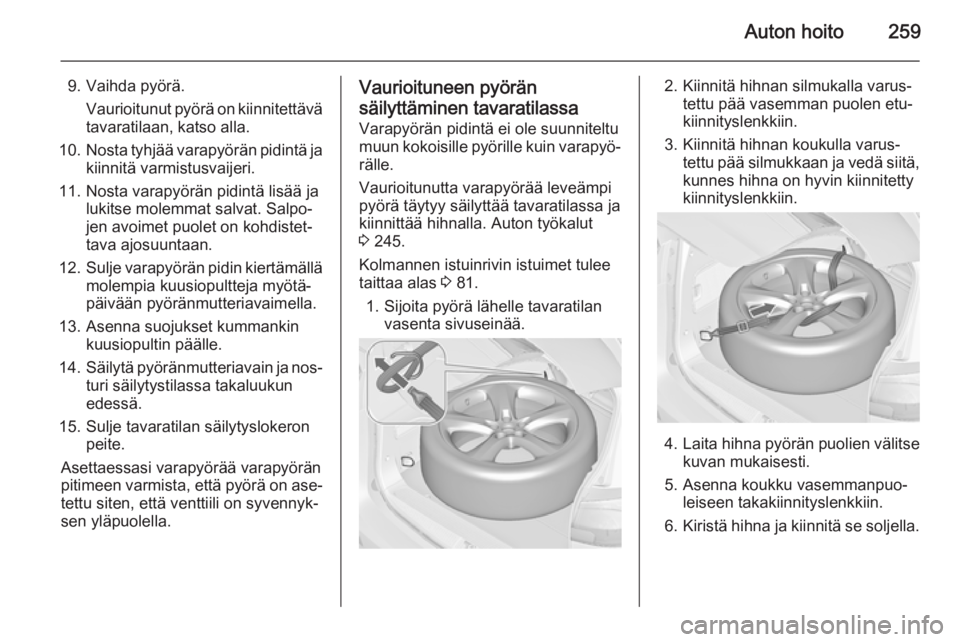

9. Vaihda pyörä.Vaurioitunut pyörä on kiinnitettävätavaratilaan, katso alla.
10. Nosta tyhjää varapyörän pidintä ja
kiinnitä varmistusvaijeri.
11. Nosta varapyörän pidintä lisää ja lukitse molemmat salvat. Salpo‐
jen avoimet puolet on kohdistet‐
tava ajosuuntaan.
12. Sulje varapyörän pidin kiertämällä
molempia kuusiopultteja myötä‐
päivään pyöränmutteriavaimella.
13. Asenna suojukset kummankin kuusiopultin päälle.
14. Säilytä pyöränmutteriavain ja nos‐
turi säilytystilassa takaluukun
edessä.
15. Sulje tavaratilan säilytyslokeron peite.
Asettaessasi varapyörää varapyörän
pitimeen varmista, että pyörä on ase‐ tettu siten, että venttiili on syvennyk‐
sen yläpuolella.Vaurioituneen pyörän
säilyttäminen tavaratilassa Varapyörän pidintä ei ole suunniteltu
muun kokoisille pyörille kuin varapyö‐
rälle.
Vaurioitunutta varapyörää leveämpi pyörä täytyy säilyttää tavaratilassa ja
kiinnittää hihnalla. Auton työkalut
3 245.
Kolmannen istuinrivin istuimet tulee
taittaa alas 3 81.
1. Sijoita pyörä lähelle tavaratilan vasenta sivuseinää.2. Kiinnitä hihnan silmukalla varus‐tettu pää vasemman puolen etu‐
kiinnityslenkkiin.
3. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.
4. Laita hihna pyörän puolien välitse
kuvan mukaisesti.
5. Asenna koukku vasemmanpuo‐ leiseen takakiinnityslenkkiin.
6. Kiristä hihna ja kiinnitä se soljella.

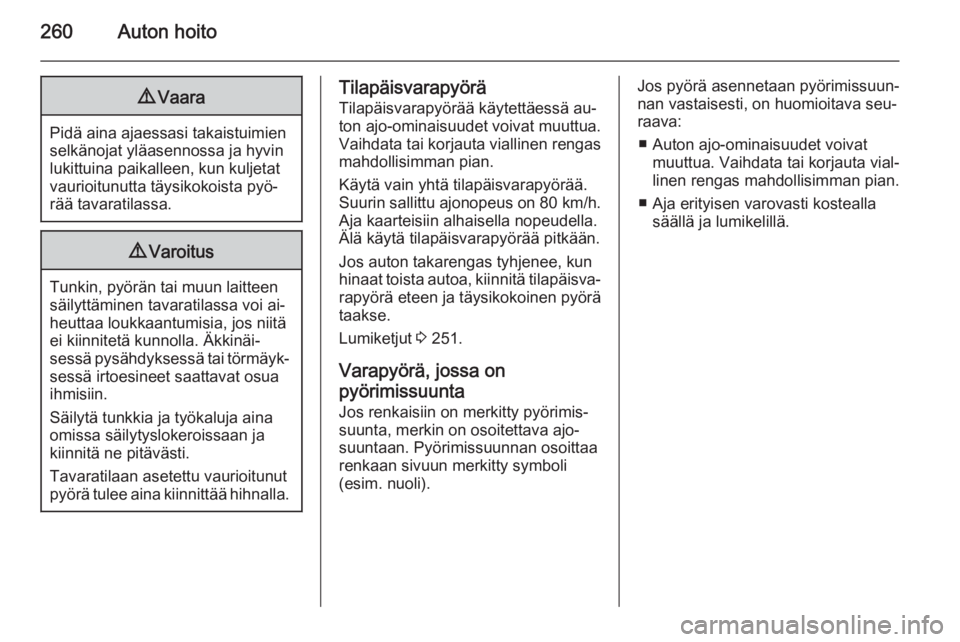

260Auton hoito9Vaara
Pidä aina ajaessasi takaistuimien
selkänojat yläasennossa ja hyvin
lukittuina paikalleen, kun kuljetat
vaurioitunutta täysikokoista pyö‐
rää tavaratilassa.
9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi ai‐
heuttaa loukkaantumisia, jos niitä
ei kiinnitetä kunnolla. Äkkinäi‐
sessä pysähdyksessä tai törmäyk‐ sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
Tilapäisvarapyörä
Tilapäisvarapyörää käytettäessä au‐
ton ajo-ominaisuudet voivat muuttua.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee, kun
hinaat toista autoa, kiinnitä tilapäisva‐
rapyörä eteen ja täysikokoinen pyörä
taakse.
Lumiketjut 3 251.
Varapyörä, jossa on
pyörimissuunta
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava seu‐
raava:
■ Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta vial‐
linen rengas mahdollisimman pian.
■ Aja erityisen varovasti kostealla säällä ja lumikelillä.

Auton hoito261Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton
akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
■ Akun lähellä ei saa käsitellä avo‐ tulta tai kipinöitä.
■ Tyhjentynyt akku voi jäätyä jo 0 °C:n lämpötilassa. Jäätynyt akku
on sulatettava, ennen kuin käynnis‐ tyskaapelit kytketään.
■ Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐tusta.
■ Käytä apuakkua, jolla on sama jän‐
nite (12 V ). Sen kapasiteetti (Ah) ei
saa olla paljoa alhaisempi kuin pur‐
kautuneen akun.
■ Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden
läpimitta on vähintään 16 mm 2
(die‐
selmoottoreissa 25 mm 2
).
■ Älä irrota tyhjentynyttä akkua säh‐ köjärjestelmästä.
■ Kytke pois tarpeettomat virranku‐ luttajat.
■ Älä kumarru akun päälle apukaa‐ peleilla käynnistyksen aikana.
■ Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.■ Autot eivät saa käynnistyskaape‐leilla käynnistettäessä koskettaa
toisiaan.
■ Kytke seisontajarru, käsivalintai‐ nen vaihteisto joutokäynnillä, auto‐
maattivaihteisto asennossa P.
■ Avaa molempien akkujen positiivis‐
ten napojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐ sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.

262Auton hoito
3.Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Liitä mahdollisimman
kauas, kuitenkin vähintään
60 cm:n päähän, tyhjentyneestä
akusta.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toi‐ nen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia ker‐
rallaan ja pidä käynnistysten vä‐
lillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot taitakalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Työnnä ruuvitaltta kuvun lyhyen ala‐
reunan koloon. Vapauta kupu liikutta‐
malla varoen ruuvitalttaa sivulle. Vau‐ rioiden estämiseksi on suositeltavaa
laittaa kangas ruuvitaltan ja kehyksen
väliin.
Hinaussilmukka on auton työkaluissa
3 245.
