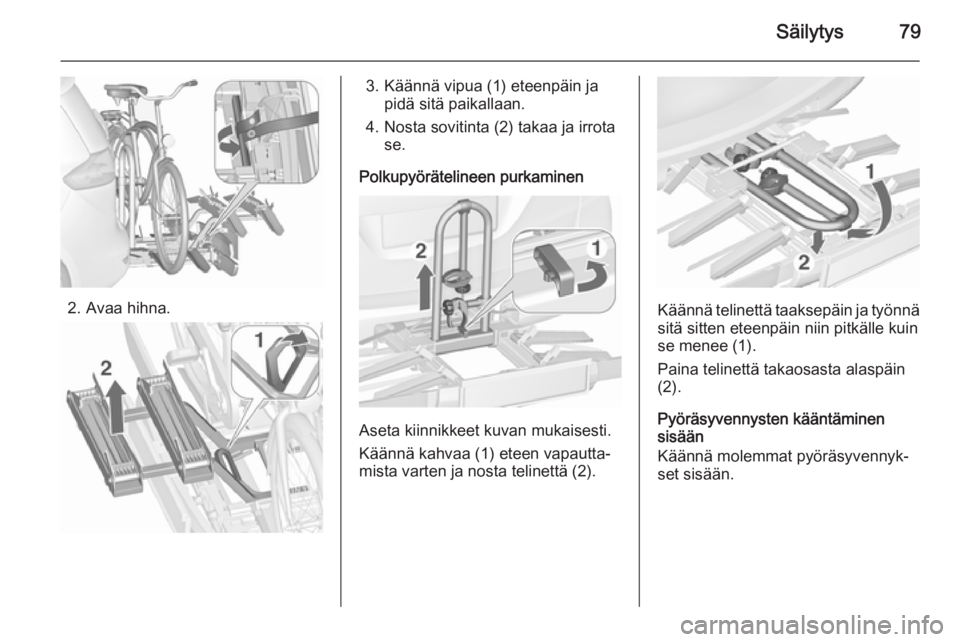

Säilytys79
2. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa (1) eteen vapautta‐
mista varten ja nosta telinettä (2).
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin se menee (1).
Paina telinettä takaosasta alaspäin
(2).
Pyöräsyvennysten kääntäminen
sisään
Käännä molemmat pyöräsyvennyk‐
set sisään.

80Säilytys
Aseta hihnapidikkeet oikein säilytysa‐sentoon.
Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät.
Takavalojen kääntäminen sisään
Käännä molemmat takavalot sisään.
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta takakulje‐
tusjärjestelmää hieman ja työnnä sitä
puskuriin päin, kunnes se lukkiutuu.

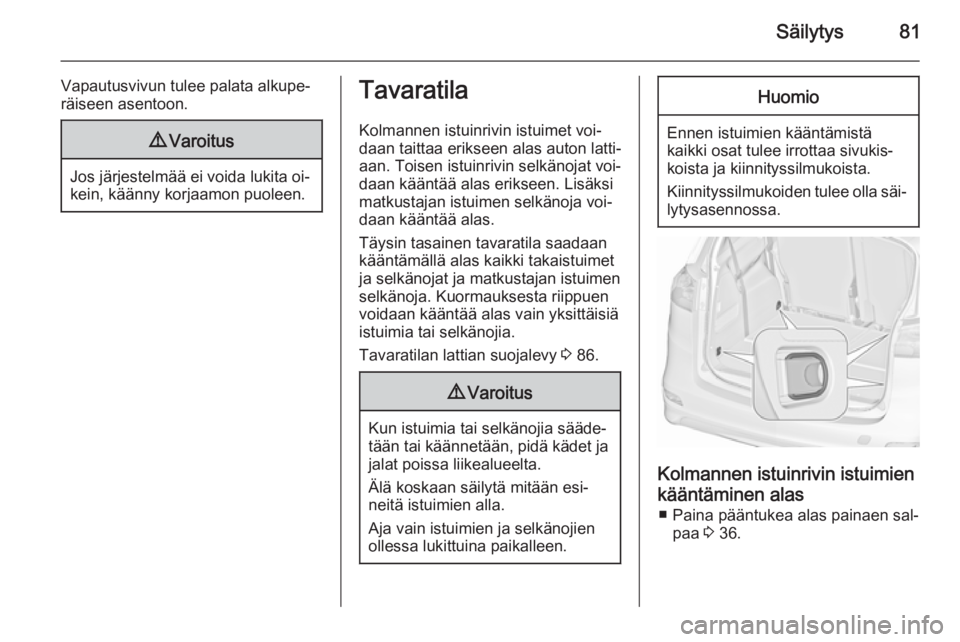

Säilytys81
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Kolmannen istuinrivin istuimet voi‐
daan taittaa erikseen alas auton latti‐ aan. Toisen istuinrivin selkänojat voi‐
daan kääntää alas erikseen. Lisäksi
matkustajan istuimen selkänoja voi‐
daan kääntää alas.
Täysin tasainen tavaratila saadaan
kääntämällä alas kaikki takaistuimet
ja selkänojat ja matkustajan istuimen
selkänoja. Kuormauksesta riippuen
voidaan kääntää alas vain yksittäisiä
istuimia tai selkänojia.
Tavaratilan lattian suojalevy 3 86.9 Varoitus
Kun istuimia tai selkänojia sääde‐
tään tai käännetään, pidä kädet ja jalat poissa liikealueelta.
Älä koskaan säilytä mitään esi‐
neitä istuimien alla.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla säi‐ lytysasennossa.
Kolmannen istuinrivin istuimien
kääntäminen alas ■ Paina pääntukea alas painaen sal‐ paa 3 36.

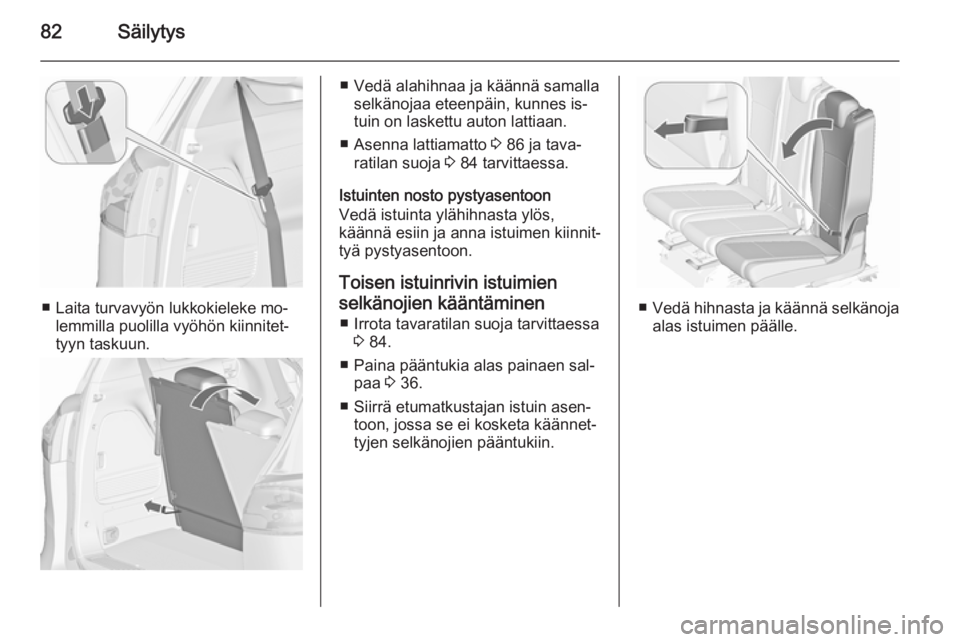

82Säilytys
■ Laita turvavyön lukkokieleke mo‐lemmilla puolilla vyöhön kiinnitet‐
tyyn taskuun.
■ Vedä alahihnaa ja käännä samalla selkänojaa eteenpäin, kunnes is‐
tuin on laskettu auton lattiaan.
■ Asenna lattiamatto 3 86 ja tava‐
ratilan suoja 3 84 tarvittaessa.
Istuinten nosto pystyasentoon
Vedä istuinta ylähihnasta ylös,
käännä esiin ja anna istuimen kiinnit‐
tyä pystyasentoon.
Toisen istuinrivin istuimien
selkänojien kääntäminen ■ Irrota tavaratilan suoja tarvittaessa 3 84.
■ Paina pääntukia alas painaen sal‐ paa 3 36.
■ Siirrä etumatkustajan istuin asen‐ toon, jossa se ei kosketa käännet‐
tyjen selkänojien pääntukiin.
■ Vedä hihnasta ja käännä selkänoja
alas istuimen päälle.

Säilytys83Huomio
■ Älä käännä alas ulompia selkä‐nojia istuimien ollessa lounge-
asennossa 3 44.
■ Älä vedä autoon astumista hel‐ pottavan toiminnon vapautusvi‐
pua selkänojan ollessa käännet‐ tynä alas.
Istuimet saattaisivat vaurioitua.
■ Vaihtoehtoisesti vedä hihnasta ja säädä selkänoja pystyasentoon ta‐
varatilan suurentamiseksi.
9 Varoitus
Käytä selkänojan pystyasentoa ta‐
varatilan lisäämiseen eikä istui‐
men käyttöasentona.
Selkänojan nostaminen ylös
Nosta selkänoja pystyasentoon.
Säädä kallistus vetämällä hihnasta.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐
rutuksessa tai törmäyksessä.
Etumatkustajan istuimen
selkänojan kääntäminen
Jos auto on varustettu etumatkusta‐
jan istuimen vapautusmekanismilla,
istuimen selkänoja voidaan kääntää
alas vaaka-asentoon, esim. hyvin pit‐
kien tavaroiden kuljettamista varten.
■ Paina pääntukea alas painaen sal‐ paa 3 36.
■ Siirrä etumatkustajan istuin asen‐ toon, jossa pääntuki ei kosketa ko‐
jelautaa.
■ Vedä vivusta ja käännä istuimen selkänoja alas, vapauta sitten vipu.Selkänoja voidaan lukita kahteen

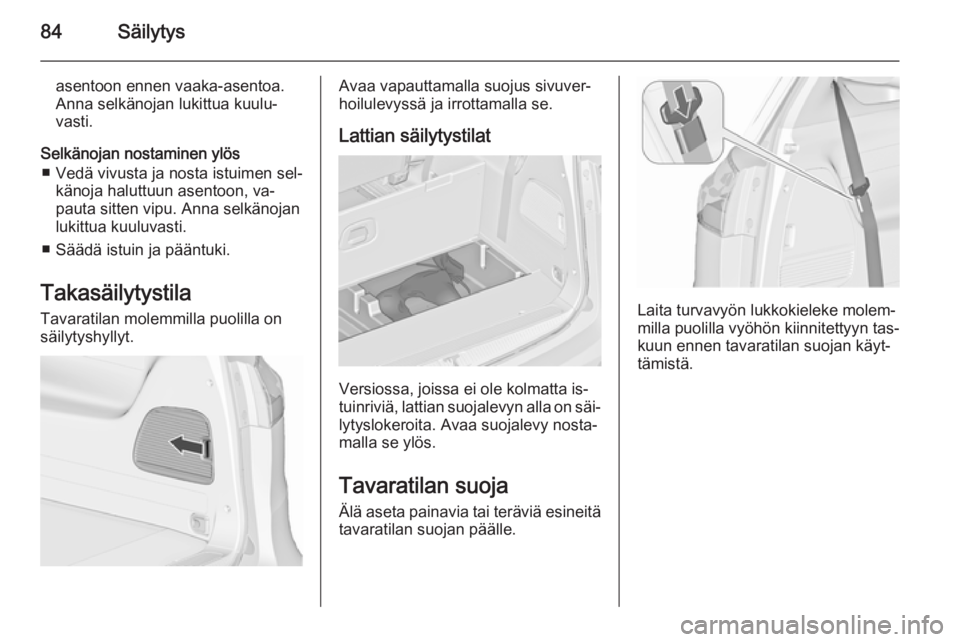

84Säilytys
asentoon ennen vaaka-asentoa.
Anna selkänojan lukittua kuulu‐
vasti.
Selkänojan nostaminen ylös ■ Vedä vivusta ja nosta istuimen sel‐ känoja haluttuun asentoon, va‐
pauta sitten vipu. Anna selkänojan
lukittua kuuluvasti.
■ Säädä istuin ja pääntuki.
Takasäilytystila
Tavaratilan molemmilla puolilla on
säilytyshyllyt.Avaa vapauttamalla suojus sivuver‐
hoilulevyssä ja irrottamalla se.
Lattian säilytystilat
Versiossa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös.
Tavaratilan suoja
Älä aseta painavia tai teräviä esineitä
tavaratilan suojan päälle.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun ennen tavaratilan suojan käyt‐
tämistä.

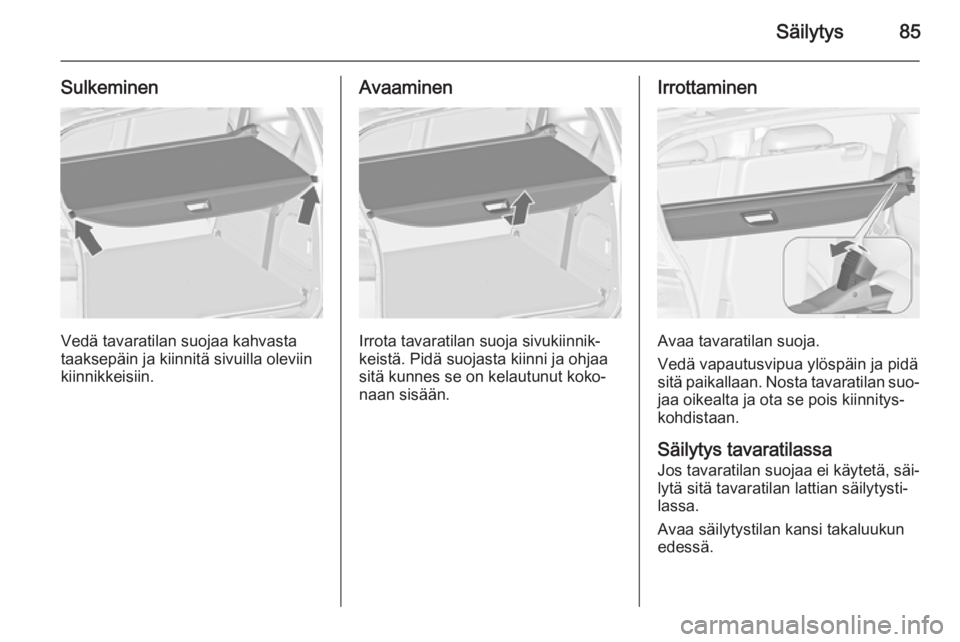

Säilytys85
Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.
Avaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Pidä suojasta kiinni ja ohjaa
sitä kunnes se on kelautunut koko‐
naan sisään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ylöspäin ja pidä
sitä paikallaan. Nosta tavaratilan suo‐
jaa oikealta ja ota se pois kiinnitys‐
kohdistaan.
Säilytys tavaratilassa
Jos tavaratilan suojaa ei käytetä, säi‐
lytä sitä tavaratilan lattian säilytysti‐
lassa.
Avaa säilytystilan kansi takaluukun
edessä.

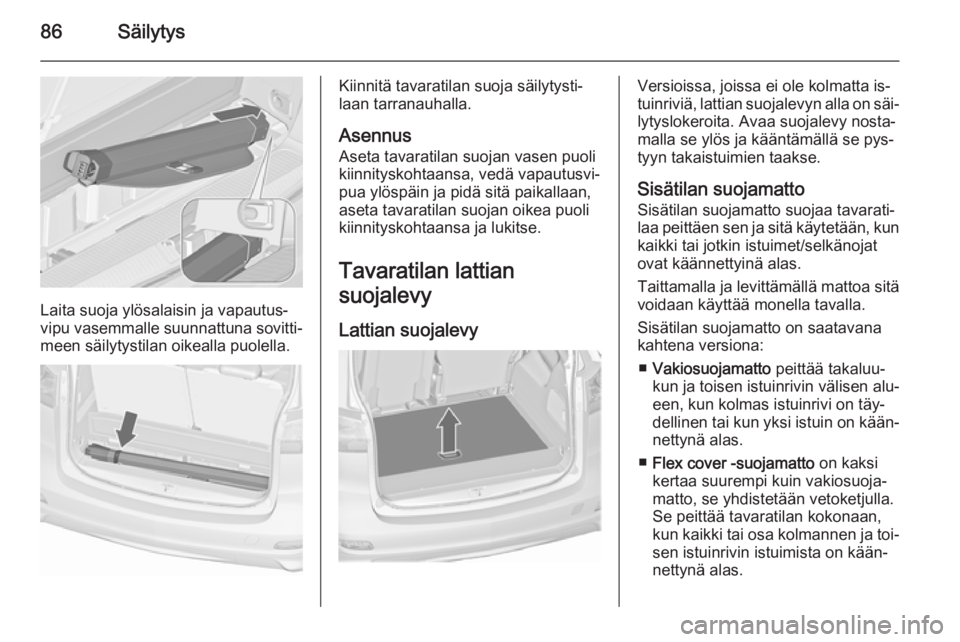

86Säilytys
Laita suoja ylösalaisin ja vapautus‐
vipu vasemmalle suunnattuna sovitti‐
meen säilytystilan oikealla puolella.
Kiinnitä tavaratilan suoja säilytysti‐
laan tarranauhalla.
Asennus Aseta tavaratilan suojan vasen puoli
kiinnityskohtaansa, vedä vapautusvi‐ pua ylöspäin ja pidä sitä paikallaan,aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Tavaratilan lattian
suojalevy
Lattian suojalevyVersioissa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös ja kääntämällä se pys‐
tyyn takaistuimien taakse.
Sisätilan suojamatto Sisätilan suojamatto suojaa tavarati‐
laa peittäen sen ja sitä käytetään, kun kaikki tai jotkin istuimet/selkänojat
ovat käännettyinä alas.
Taittamalla ja levittämällä mattoa sitä
voidaan käyttää monella tavalla.
Sisätilan suojamatto on saatavana kahtena versiona:
■ Vakiosuojamatto peittää takaluu‐
kun ja toisen istuinrivin välisen alu‐
een, kun kolmas istuinrivi on täy‐
dellinen tai kun yksi istuin on kään‐
nettynä alas.
■ Flex cover -suojamatto on kaksi
kertaa suurempi kuin vakiosuoja‐
matto, se yhdistetään vetoketjulla.
Se peittää tavaratilan kokonaan,
kun kaikki tai osa kolmannen ja toi‐
sen istuinrivin istuimista on kään‐
nettynä alas.
