2015.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

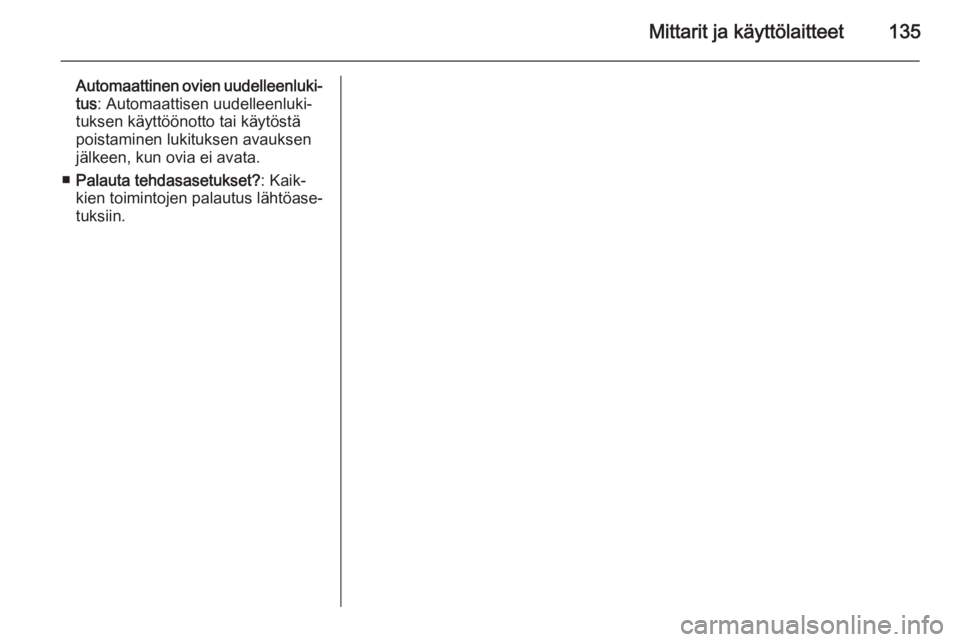

Mittarit ja käyttölaitteet135
Automaattinen ovien uudelleenluki‐tus : Automaattisen uudelleenluki‐
tuksen käyttöönotto tai käytöstä
poistaminen lukituksen avauksen jälkeen, kun ovia ei avata.
■ Palauta tehdasasetukset? : Kaik‐
kien toimintojen palautus lähtöase‐
tuksiin.

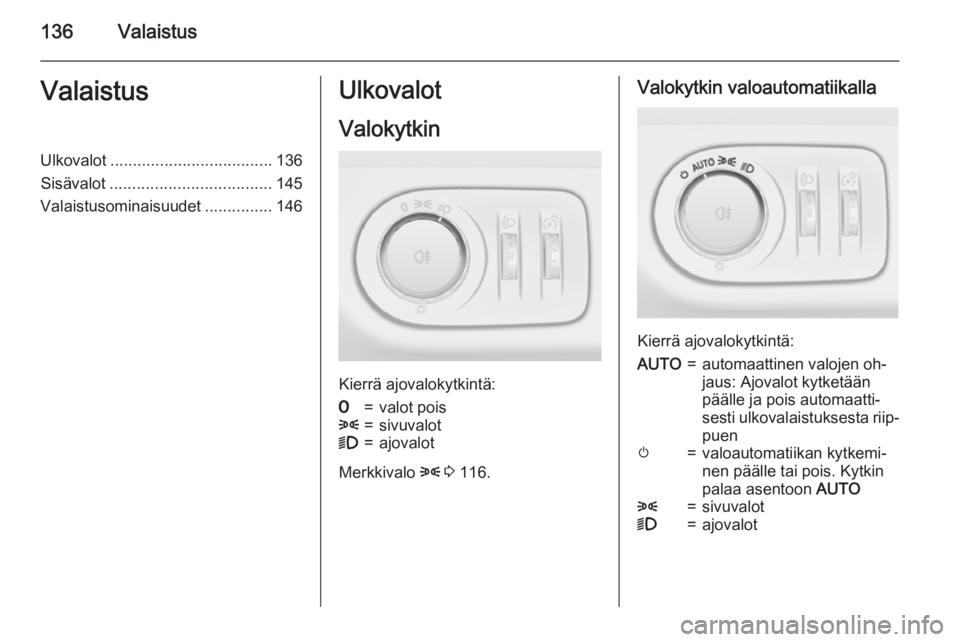

136ValaistusValaistusUlkovalot.................................... 136
Sisävalot .................................... 145
Valaistusominaisuudet ...............146Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7=valot pois8=sivuvalot9=ajovalot
Merkkivalo 8 3 116.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO=automaattinen valojen oh‐
jaus: Ajovalot kytketään
päälle ja pois automaatti‐
sesti ulkovalaistuksesta riip‐
puenm=valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=sivuvalot9=ajovalot

Valaistus137
Kuljettajan tietokeskuksessa (ylem‐
män tason yhdistelmänäyttö) näyte‐
tään valoautomatiikan kulloinenkin
tila.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Ajovaloja käytettäessä merkkivalo
8 palaa. Merkkivalo 8 3 116.
Takavalot
Takavalot palavat yhdessä ajo- ja si‐
vuvalojen kanssa.
ValoautomatiikkaKun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 139.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 139.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustettu versio Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.

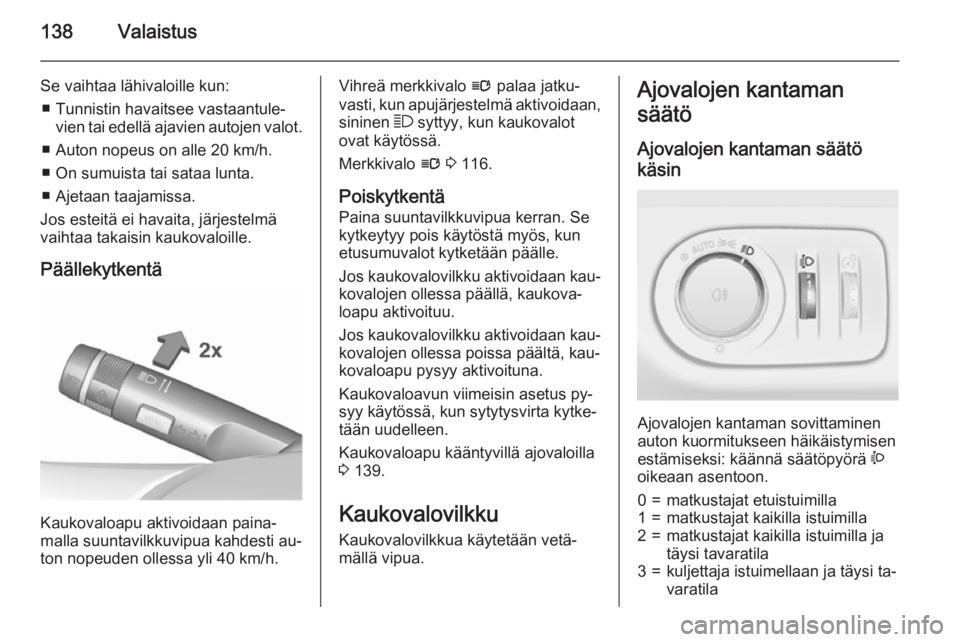

138Valaistus
Se vaihtaa lähivaloille kun:■ Tunnistin havaitsee vastaantule‐ vien tai edellä ajavien autojen valot.
■ Auton nopeus on alle 20 km/h.
■ On sumuista tai sataa lunta.
■ Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 116.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovaloapu kääntyvillä ajovaloilla 3 139.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö
käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi ta‐ varatila

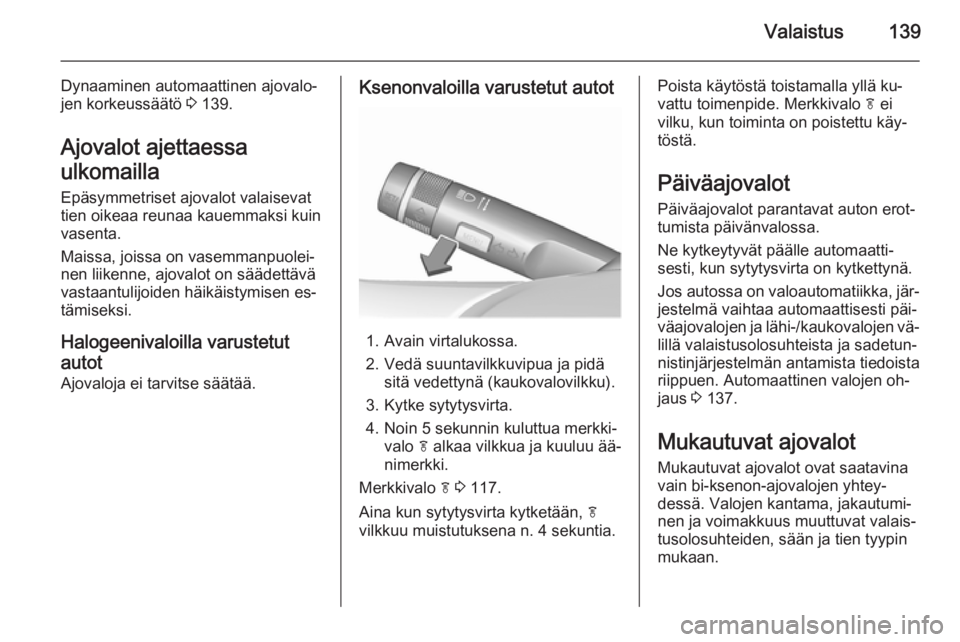

Valaistus139
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 139.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐
tämiseksi.
Halogeenivaloilla varustetut autot
Ajovaloja ei tarvitse säätää.Ksenonvaloilla varustetut autot
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 5 sekunnin kuluttua merkki‐ valo f alkaa vilkkua ja kuuluu ää‐
nimerkki.
Merkkivalo f 3 117.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena n. 4 sekuntia.
Poista käytöstä toistamalla yllä ku‐
vattu toimenpide. Merkkivalo f ei
vilku, kun toiminta on poistettu käy‐
töstä.
Päiväajovalot
Päiväajovalot parantavat auton erot‐
tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐ jestelmä vaihtaa automaattisesti päi‐
väajovalojen ja lähi-/kaukovalojen vä‐
lillä valaistusolosuhteista ja sadetun‐ nistinjärjestelmän antamista tiedoista
riippuen. Automaattinen valojen oh‐ jaus 3 137.
Mukautuvat ajovalot
Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.

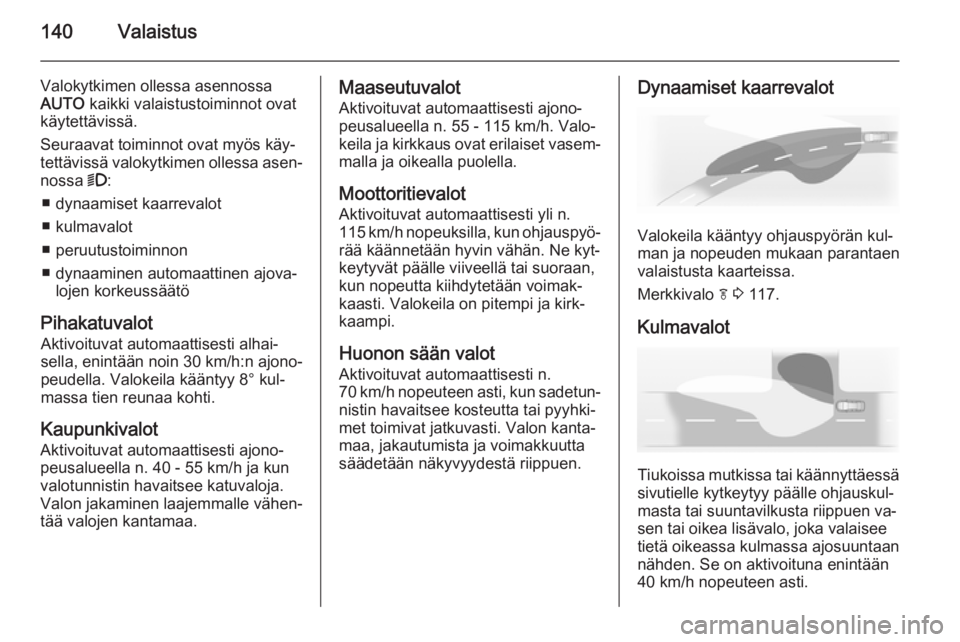

140Valaistus
Valokytkimen ollessa asennossa
AUTO kaikki valaistustoiminnot ovat
käytettävissä.
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
■ dynaamiset kaarrevalot
■ kulmavalot
■ peruutustoiminnon
■ dynaaminen automaattinen ajova‐ lojen korkeussäätö
Pihakatuvalot Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.
Kaupunkivalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.Maaseutuvalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.
Moottoritievalot
Aktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐ kaampi.
Huonon sään valot Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 117.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti.

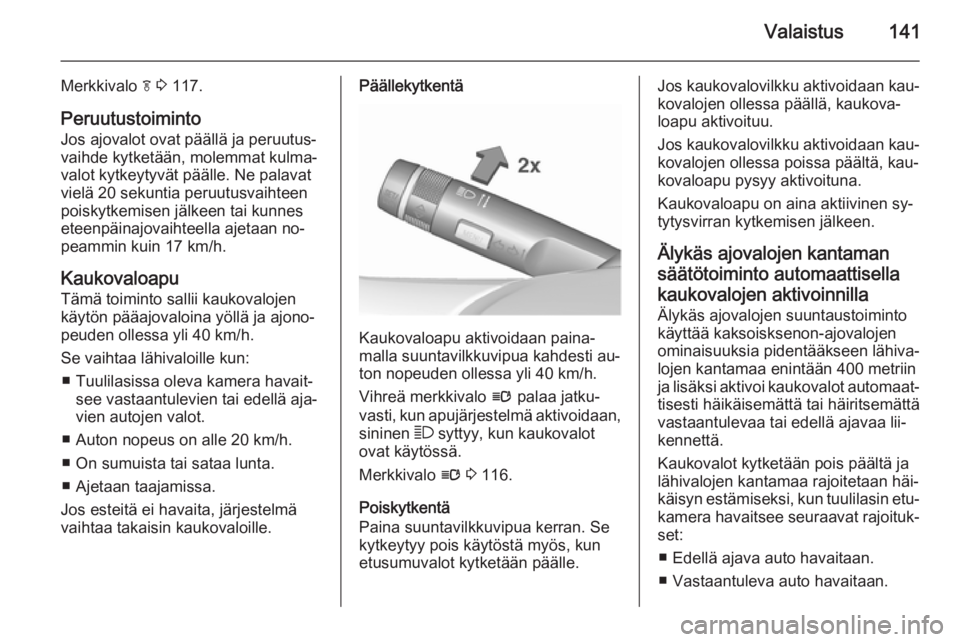

Valaistus141
Merkkivalo f 3 117.
Peruutustoiminto Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ■ Tuulilasissa oleva kamera havait‐ see vastaantulevien tai edellä aja‐
vien autojen valot.
■ Auton nopeus on alle 20 km/h.
■ On sumuista tai sataa lunta.
■ Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 116.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.
Älykäs ajovalojen kantaman
säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen suuntaustoiminto
käyttää kaksoisksenon-ajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin ja lisäksi aktivoi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.
Kaukovalot kytketään pois päältä ja
lähivalojen kantamaa rajoitetaan häi‐
käisyn estämiseksi, kun tuulilasin etu‐ kamera havaitsee seuraavat rajoituk‐
set:
■ Edellä ajava auto havaitaan.
■ Vastaantuleva auto havaitaan.

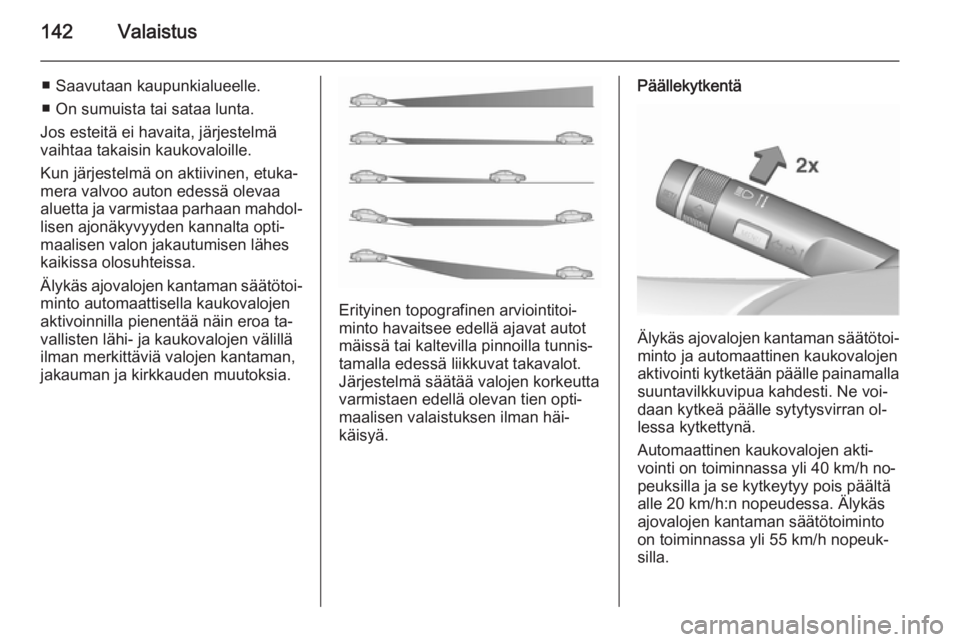

142Valaistus
■ Saavutaan kaupunkialueelle.
■ On sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa parhaan mahdol‐ lisen ajonäkyvyyden kannalta opti‐
maalisen valon jakautumisen lähes
kaikissa olosuhteissa.
Älykäs ajovalojen kantaman säätötoi‐
minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa ta‐
vallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta varmistaen edellä olevan tien opti‐maalisen valaistuksen ilman häi‐
käisyä.
Päällekytkentä
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.
