2015.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

Säilytys87

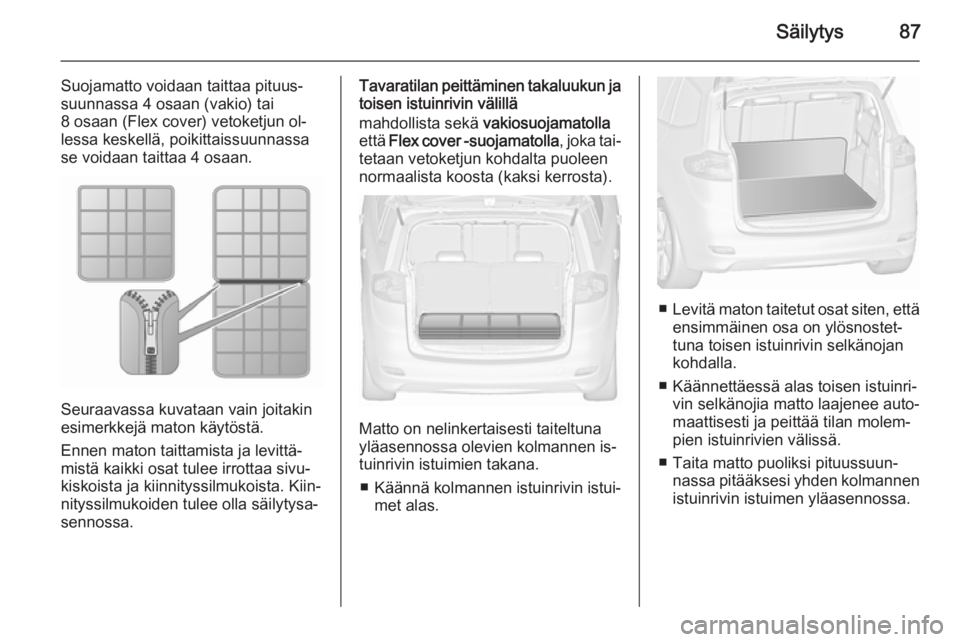

Suojamatto voidaan taittaa pituus‐
suunnassa 4 osaan (vakio) tai
8 osaan (Flex cover) vetoketjun ol‐
lessa keskellä, poikittaissuunnassa
se voidaan taittaa 4 osaan.
Seuraavassa kuvataan vain joitakin
esimerkkejä maton käytöstä.
Ennen maton taittamista ja levittä‐
mistä kaikki osat tulee irrottaa sivu‐
kiskoista ja kiinnityssilmukoista. Kiin‐
nityssilmukoiden tulee olla säilytysa‐
sennossa.
Tavaratilan peittäminen takaluukun ja toisen istuinrivin välillä
mahdollista sekä vakiosuojamatolla
että Flex cover -suojamatolla , joka tai‐
tetaan vetoketjun kohdalta puoleen
normaalista koosta (kaksi kerrosta).
Matto on nelinkertaisesti taiteltuna
yläasennossa olevien kolmannen is‐
tuinrivin istuimien takana.
■ Käännä kolmannen istuinrivin istui‐
met alas.
■ Levitä maton taitetut osat siten, että
ensimmäinen osa on ylösnostet‐
tuna toisen istuinrivin selkänojan
kohdalla.
■ Käännettäessä alas toisen istuinri‐ vin selkänojia matto laajenee auto‐
maattisesti ja peittää tilan molem‐
pien istuinrivien välissä.
■ Taita matto puoliksi pituussuun‐ nassa pitääksesi yhden kolmannen
istuinrivin istuimen yläasennossa.

88Säilytys

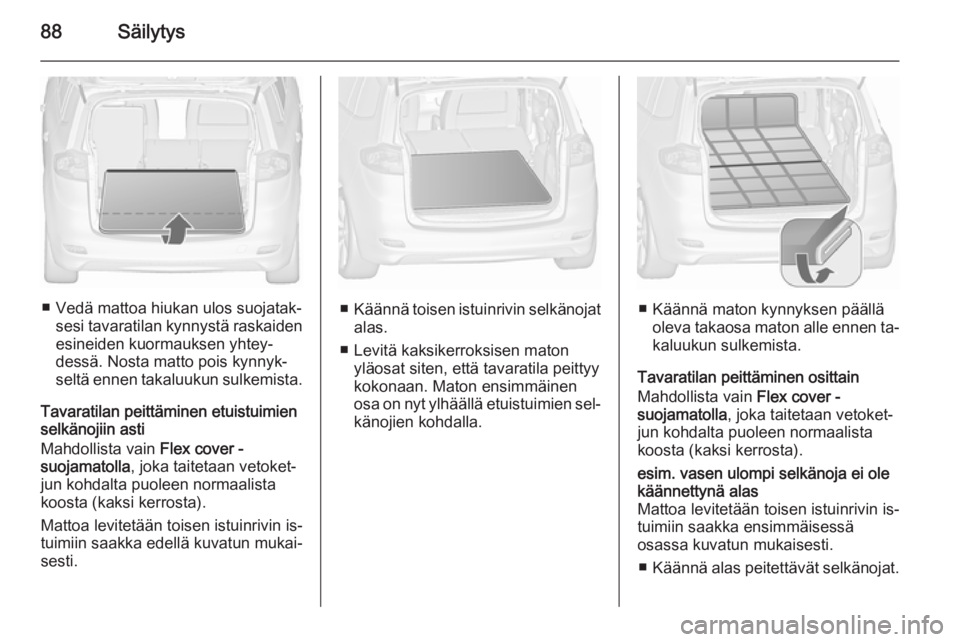

■ Vedä mattoa hiukan ulos suojatak‐sesi tavaratilan kynnystä raskaidenesineiden kuormauksen yhtey‐dessä. Nosta matto pois kynnyk‐
seltä ennen takaluukun sulkemista.
Tavaratilan peittäminen etuistuimien
selkänojiin asti
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka edellä kuvatun mukai‐
sesti.■ Käännä toisen istuinrivin selkänojat
alas.
■ Levitä kaksikerroksisen maton yläosat siten, että tavaratila peittyykokonaan. Maton ensimmäinen
osa on nyt ylhäällä etuistuimien sel‐
känojien kohdalla.■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Tavaratilan peittäminen osittain
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
esim. vasen ulompi selkänoja ei ole
käännettynä alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
■ Käännä alas peitettävät selkänojat.

Säilytys89
■ Avaa vetoketju ylhäällä olevan sel‐känojan takana.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä se kes‐kelle.■ Levitä kaksikerroksisen maton yläosat käännettyjen selkänojien
yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
selkänoja ja keskimmäinen selkänoja
ovat yläasennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.■ Käännä alas peitettävä keskimmäi‐
nen selkänoja.
■ Avaa vetoketju molemmilta puolilta vasemman ja oikean selkänojan ta‐
kaa.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa molempia vetoketjulla avattuja osia ja käännä
ne keskelle.

90Säilytys
■ Levitä sitten kaksikerroksisen ma‐ton pieni yläosa keskimmäisen sel‐
känojan yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin li‐
säesimerkkejä:Esimerkki pitkiä ja kapeita tavaroita,
esim. suksia varten.
Esimerkki sivusuojauksesta.
Esimerkki toisen istuinrivin alas kään‐
netyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen
peittämisestä.

Säilytys91Tavaratilan kiskot ja koukut
Asenna koukut haluamiisi kohtiin kis‐
koihin: työnnä koukku kiskon ylä‐
uraan ja paina alauraan.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ■ sovittimet
■ verkkotaskut
■ koukut
■ muunneltava väliverkko
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.

92Säilytys

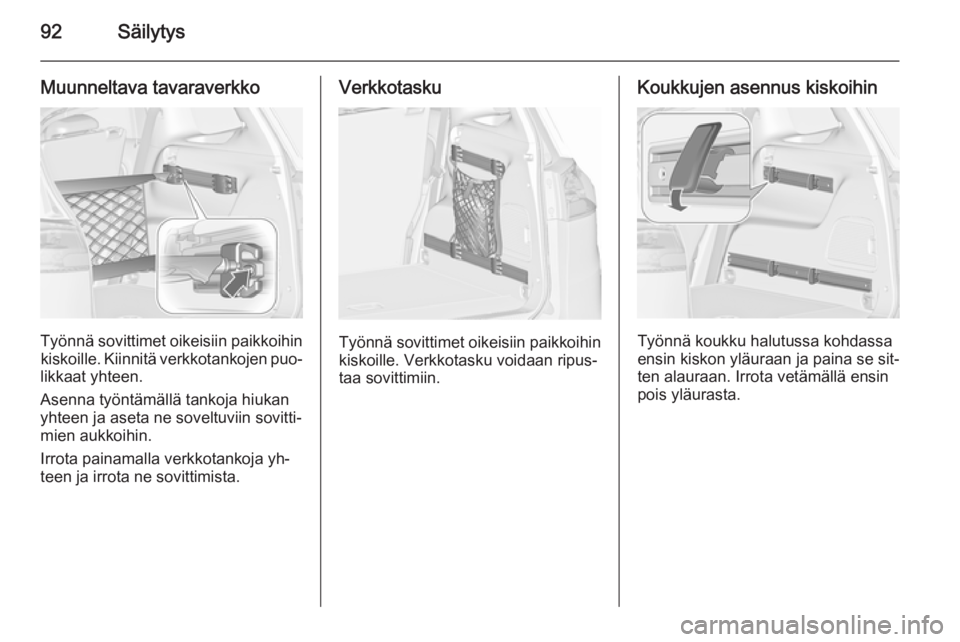

Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.

Säilytys93
Takaluukun edessä oleva
väliverkko
Asennus suoraan takaluukun eteen.
Paina ennen asennusta verkon tan‐
gon neljä päätyosaa sisään kiertä‐
mällä niitä vastapäivään.
Asenna painamalla verkon tankoja
yhteen ja asettamalla takaluukun ke‐ hyksen aukkoihin. Pitempi tanko täy‐tyy asettaa ylös.
Irrotus: paina verkkotankoa kokoon ja poista se.
Turvaverkko
Turvaverkko voidaan asentaa toisen
istuinrivin istuimien tai etuistuimien taakse.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Asennus toisen istuinrivin
istuimien taakse
■ Kattokehyksessä toisen istuinrivin yläpuolella on molemmilla puolilla
asennusaukot: kiinnitä verkon
tanko toiselta puolelta, paina sitten
tankoa kokoon ja kiinnitä se toiselta puolelta.
■ Kiinnitä turvaverkon hihnojen kou‐ kut etukiinnityssilmukoihin tavarati‐
lan molemmilla puolilla.
■ Kiristä molemmat hihnat vetämällä löysästä päästä.

94Säilytys

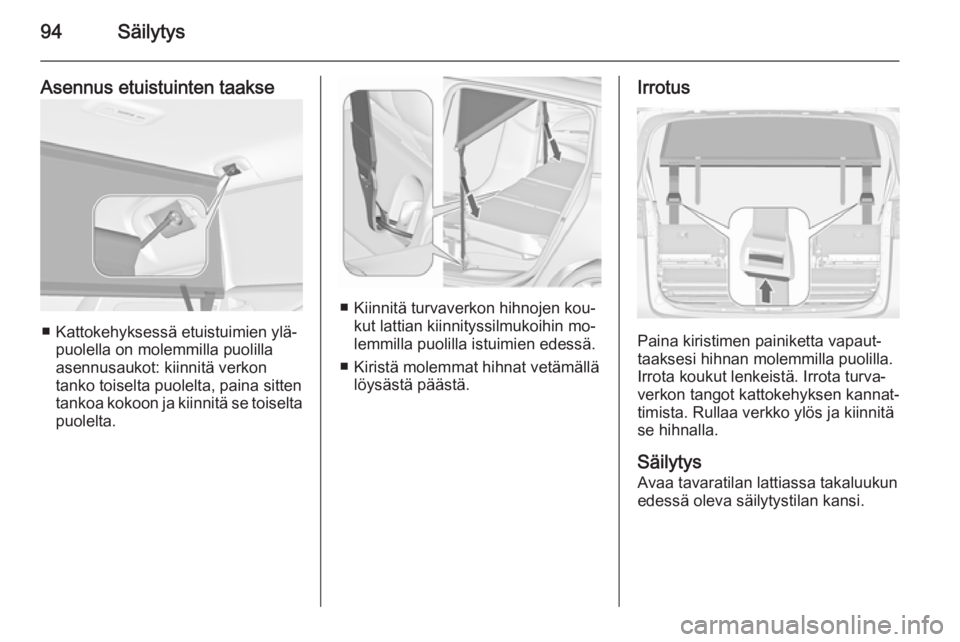

Asennus etuistuinten taakse
■ Kattokehyksessä etuistuimien ylä‐puolella on molemmilla puolilla
asennusaukot: kiinnitä verkon
tanko toiselta puolelta, paina sitten
tankoa kokoon ja kiinnitä se toiselta puolelta.
■ Kiinnitä turvaverkon hihnojen kou‐ kut lattian kiinnityssilmukoihin mo‐
lemmilla puolilla istuimien edessä.
■ Kiristä molemmat hihnat vetämällä löysästä päästä.
Irrotus
Paina kiristimen painiketta vapaut‐
taaksesi hihnan molemmilla puolilla.
Irrota koukut lenkeistä. Irrota turva‐
verkon tangot kattokehyksen kannat‐
timista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Säilytys
Avaa tavaratilan lattiassa takaluukun
edessä oleva säilytystilan kansi.
