2015.5 OPEL VIVARO B Uživatelská příručka (in Czech)

Péče o vozidlo151
Obrysová světla
1. Otáčením doleva demontujtedržák žárovky z tělesa
světlometu.
2. Vyměňte žárovku.
3. Držák žárovky vložte do tělesa světlometu.
Světla do mlhy
Přístup žárovce mlhového světla je
ze spodní strany vozidla.
1. Na levé straně vozidla uvolněte příchytku a otevřete přístupový
kryt.
Na pravé straně vozidla
vyšroubujte šrouby a uvolněte
příchytky a sejměte přístupový
kryt.
2. Odpojte konektor.
3. Otočte držák žárovky doleva a vyjměte žárovku.
4. Vyměňte žárovku a namontujtezpět držák žárovky.
5. Zapojte konektor kabelového svazku a nasaďte ochranný kryt.
Přední ukazatele směru
1. Otáčením doleva demontujte držák žárovky z tělesa
světlometu.
2. Vyměňte žárovku.
3. Držák žárovky vložte do tělesa světlometu.

152Péče o vozidloKoncová světlaZadní brzdová světla, ukazatele
směru a koncová světla

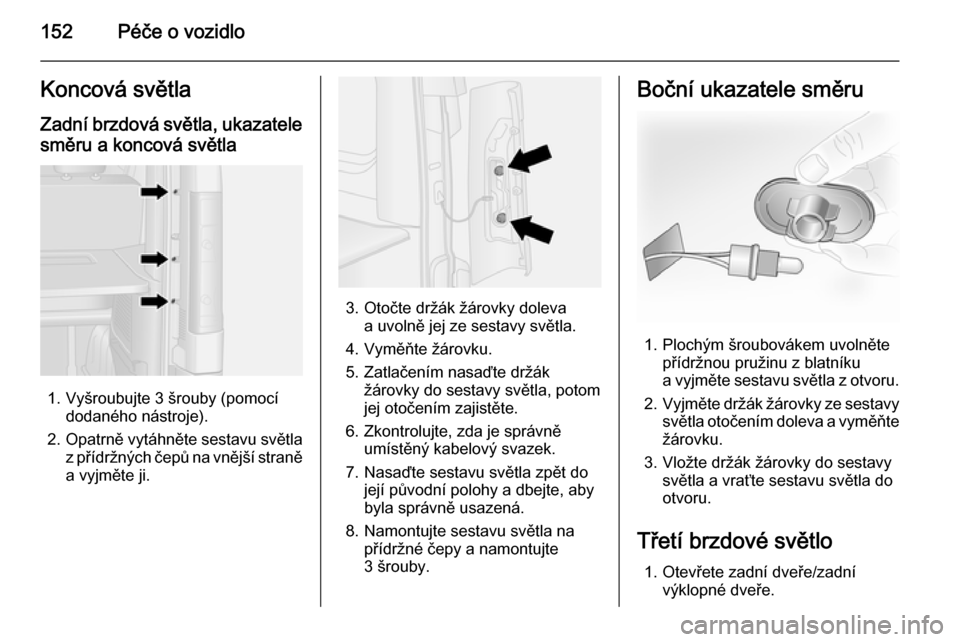

1. Vyšroubujte 3 šrouby (pomocí dodaného nástroje).
2. Opatrně vytáhněte sestavu světla
z přídržných čepů na vnější straně a vyjměte ji.
3. Otočte držák žárovky doleva a uvolně jej ze sestavy světla.
4. Vyměňte žárovku.
5. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
6. Zkontrolujte, zda je správně umístěný kabelový svazek.
7. Nasaďte sestavu světla zpět do její původní polohy a dbejte, aby
byla správně usazená.
8. Namontujte sestavu světla na přídržné čepy a namontujte
3 šrouby.
Boční ukazatele směru
1. Plochým šroubovákem uvolněte přídržnou pružinu z blatníku
a vyjměte sestavu světla z otvoru.
2. Vyjměte držák žárovky ze sestavy
světla otočením doleva a vyměňte
žárovku.
3. Vložte držák žárovky do sestavy světla a vraťte sestavu světla do
otvoru.
Třetí brzdové světlo 1. Otevřete zadní dveře/zadní výklopné dveře.

Péče o vozidlo153
2. Vyšroubujte 2 šrouby z vnitřnístrany zadních dveří/zadních
výklopných dveří.
3. Z vnější strany vozidla pomocí plochého šroubováku uvolněte
spony a vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte zpět držák žárovky a našroubujte 2 šrouby.
Světlo zpátečky
1. Vyšroubujte 2 šrouby (pomocí dodaného nástroje) a vymontujte
sestavu světla.
2. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
3. Vyměňte spodní žárovku.
4. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
5. Pomocí 2 šroubů namontujte sestavu světla.
Osvětlení registrační
značky
1. Plochým šroubovákem páčením uvolněte světlo.
2. Sejměte sklíčko.
3. Vyměňte žárovku.
4. Nasaďte sklíčko a světlo nasaďte zpět.

154Péče o vozidloZadní světlo do mlhy
1. Vyšroubujte 2 šrouby (pomocídodaného nástroje) a vymontujte
sestavu světla.
2. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
3. Vyměňte horní žárovku.
4. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
5. Pomocí 2 šroubů namontujte sestavu světla.
Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Plochým šroubovákem demontujte sestavu sklíčka
světla.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.
Osvětlení zavazadlového
prostoru
1. Plochým šroubovákem odmontujte sestavu světla.
2. Sejměte kryt ze sestavy světla.
3. Vyměňte žárovku.
4. Nasaďte kryt na sestavu světla.

Péče o vozidlo155
Světlo odkládací schránky
v palubní desce
1. Plochým šroubovákem demontujte sestavu sklíčka
světla.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Doporučuje se vozit s sebou celou
sadu pojistek. V pojistkové skříňce
jsou uloženy rezervní pojistky.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

156Péče o vozidlo
Poznámky
Ne všechna označení v pojistkové
skříňce uvedená v této uživatelské
příručce se musí vztahovat na vaše
vozidlo. Viz štítek umístěný
v pojistkové skříňce.
Pinzeta na pojistky
Výměnu pojistek může usnadnit
použití pinzety na pojistky.
Pinzetu na pojistky nasaďte podle typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je umístěná na
levé straně přístrojové desky za
panelem obložení.
Pro přístup k pojistkové skříňce
zatáhněte za horní stranu panelu
obložení a sejměte jej.
Za obložení neukládejte žádné
předměty.

Péče o vozidlo157
Některé elektrické okruhy mohou být
chráněny několika pojistkami.

158Péče o vozidlo
