2015.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

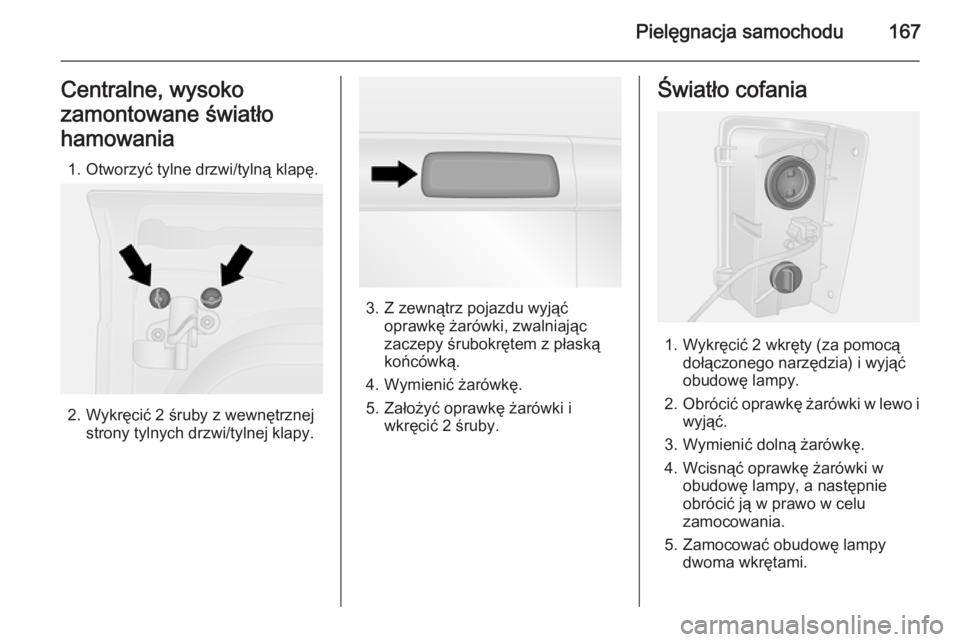

Pielęgnacja samochodu167Centralne, wysoko
zamontowane światło
hamowania
1. Otworzyć tylne drzwi/tylną klapę.
2. Wykręcić 2 śruby z wewnętrznej strony tylnych drzwi/tylnej klapy.
3. Z zewnątrz pojazdu wyjąćoprawkę żarówki, zwalniając
zaczepy śrubokrętem z płaską
końcówką.
4. Wymienić żarówkę.
5. Założyć oprawkę żarówki i wkręcić 2 śruby.
Światło cofania
1. Wykręcić 2 wkręty (za pomocą dołączonego narzędzia) i wyjąć
obudowę lampy.
2. Obrócić oprawkę żarówki w lewo i
wyjąć.
3. Wymienić dolną żarówkę.
4. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w prawo w celu zamocowania.
5. Zamocować obudowę lampy dwoma wkrętami.

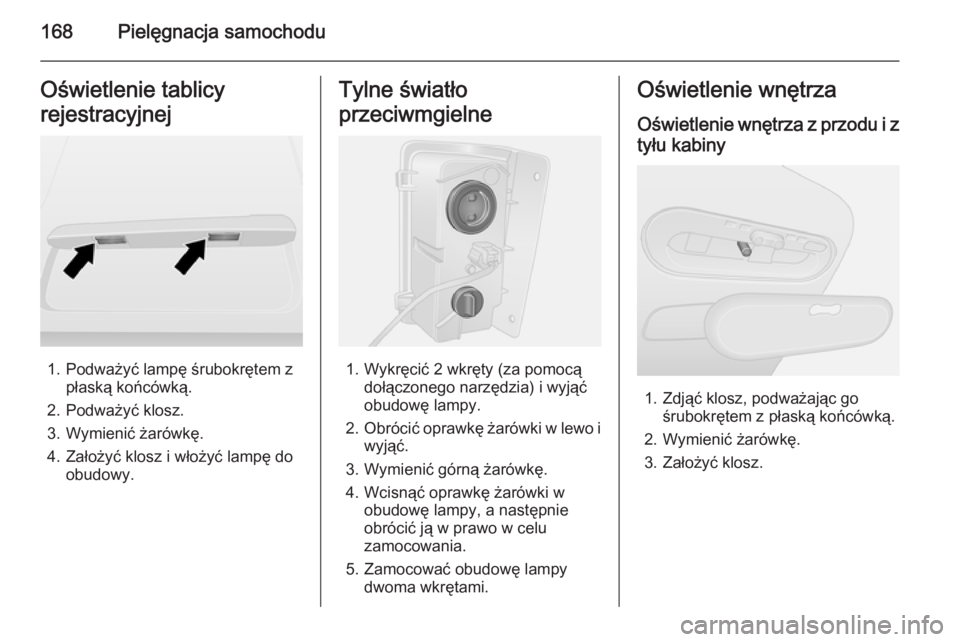

168Pielęgnacja samochoduOświetlenie tablicy
rejestracyjnej
1. Podważyć lampę śrubokrętem z płaską końcówką.
2. Podważyć klosz.
3. Wymienić żarówkę.
4. Założyć klosz i włożyć lampę do obudowy.
Tylne światło
przeciwmgielne
1. Wykręcić 2 wkręty (za pomocą dołączonego narzędzia) i wyjąć
obudowę lampy.
2. Obrócić oprawkę żarówki w lewo i
wyjąć.
3. Wymienić górną żarówkę.
4. Wcisnąć oprawkę żarówki w obudowę lampy, a następnie
obrócić ją w prawo w celu
zamocowania.
5. Zamocować obudowę lampy dwoma wkrętami.
Oświetlenie wnętrza
Oświetlenie wnętrza z przodu i ztyłu kabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.

Pielęgnacja samochodu169

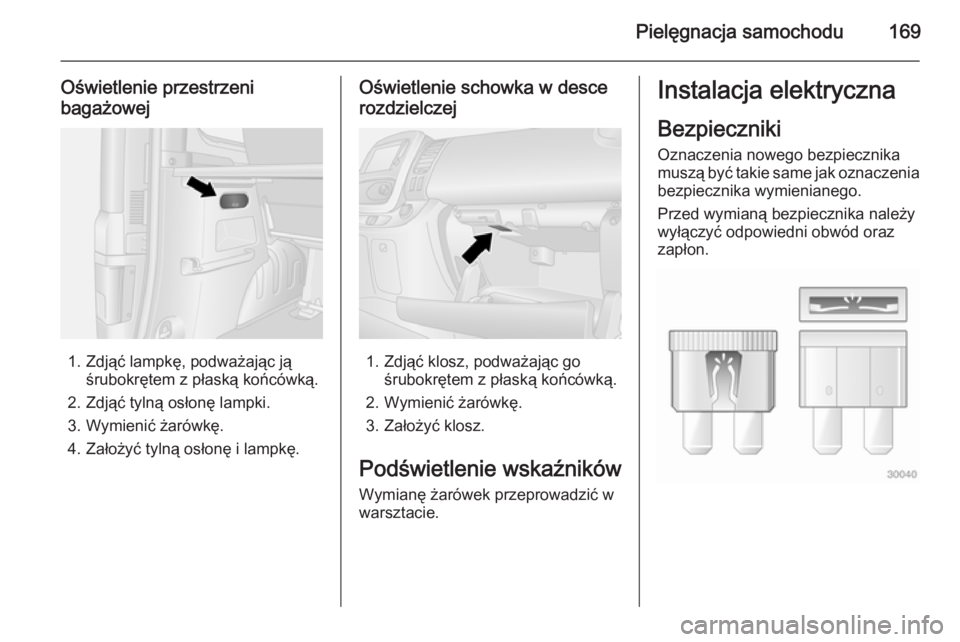

Oświetlenie przestrzeni
bagażowej
1. Zdjąć lampkę, podważając ją śrubokrętem z płaską końcówką.
2. Zdjąć tylną osłonę lampki.
3. Wymienić żarówkę.
4. Założyć tylną osłonę i lampkę.
Oświetlenie schowka w desce
rozdzielczej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Założyć klosz.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

170Pielęgnacja samochodu

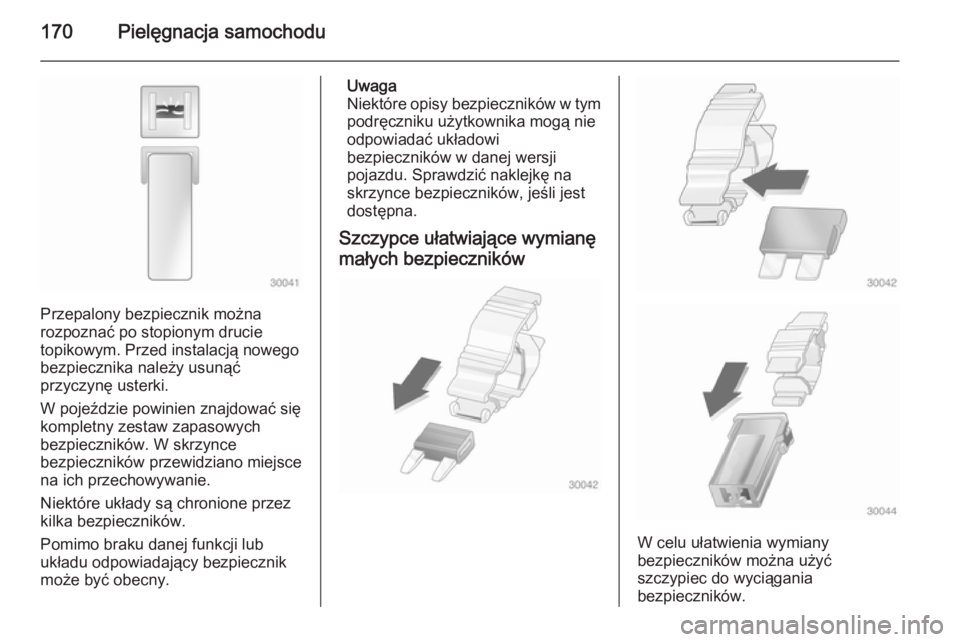

Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. W skrzynce
bezpieczników przewidziano miejsce
na ich przechowywanie.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku użytkownika mogą nie
odpowiadać układowi
bezpieczników w danej wersji
pojazdu. Sprawdzić naklejkę na
skrzynce bezpieczników, jeśli jest
dostępna.
Szczypce ułatwiające wymianę
małych bezpieczników
W celu ułatwienia wymiany
bezpieczników można użyć
szczypiec do wyciągania
bezpieczników.

Pielęgnacja samochodu171

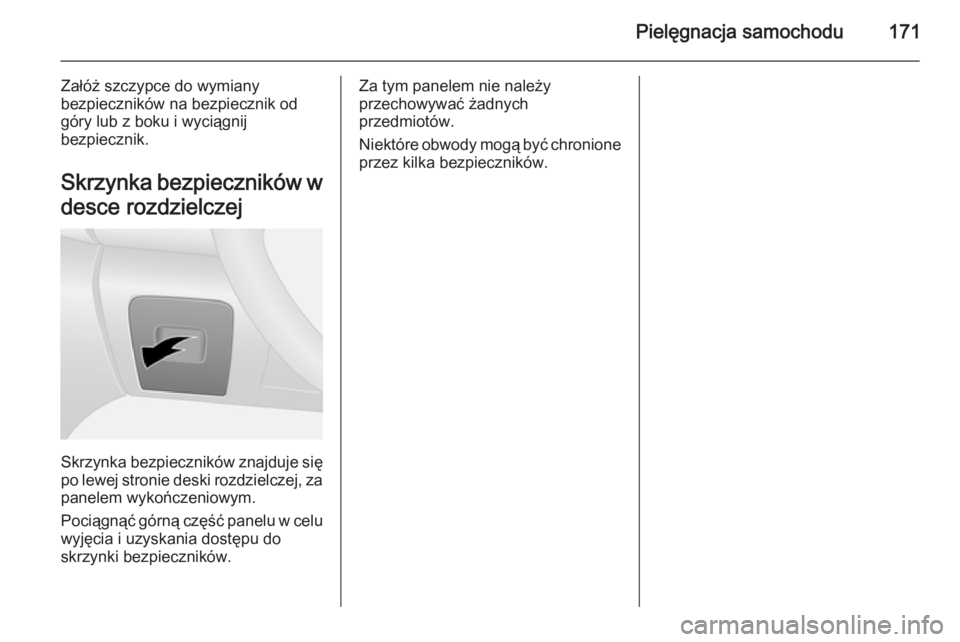

Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za
panelem wykończeniowym.
Pociągnąć górną część panelu w celu wyjęcia i uzyskania dostępu do
skrzynki bezpieczników.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione
przez kilka bezpieczników.

172Pielęgnacja samochodu

Pielęgnacja samochodu173

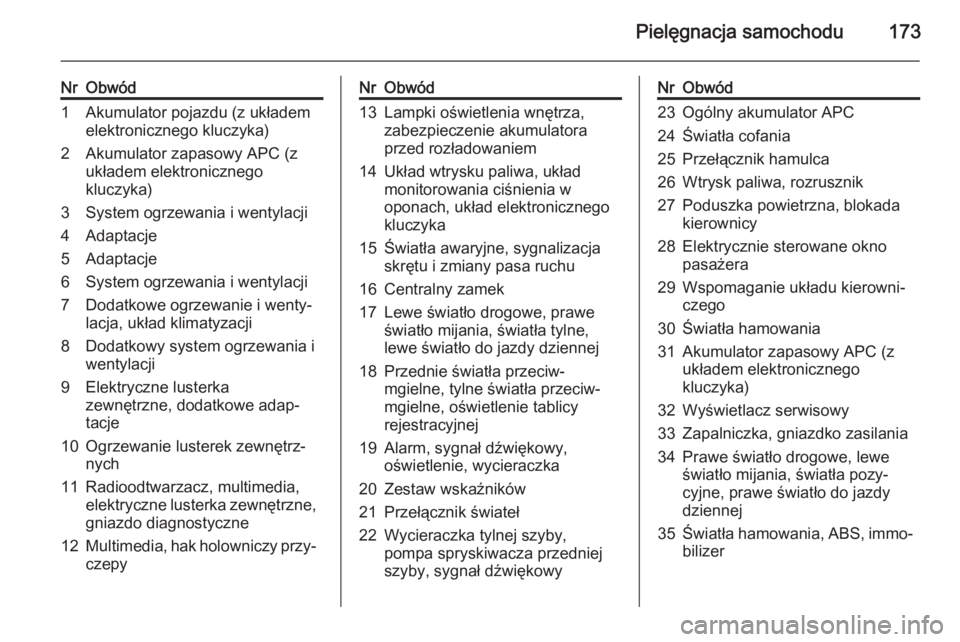

NrObwód1Akumulator pojazdu (z układem
elektronicznego kluczyka)2Akumulator zapasowy APC (z
układem elektronicznego
kluczyka)3System ogrzewania i wentylacji4Adaptacje5Adaptacje6System ogrzewania i wentylacji7Dodatkowe ogrzewanie i wenty‐
lacja, układ klimatyzacji8Dodatkowy system ogrzewania i
wentylacji9Elektryczne lusterka
zewnętrzne, dodatkowe adap‐
tacje10Ogrzewanie lusterek zewnętrz‐
nych11Radioodtwarzacz, multimedia,
elektryczne lusterka zewnętrzne, gniazdo diagnostyczne12Multimedia, hak holowniczy przy‐
czepyNrObwód13Lampki oświetlenia wnętrza,
zabezpieczenie akumulatora
przed rozładowaniem14Układ wtrysku paliwa, układ
monitorowania ciśnienia w
oponach, układ elektronicznego
kluczyka15Światła awaryjne, sygnalizacja
skrętu i zmiany pasa ruchu16Centralny zamek17Lewe światło drogowe, prawe
światło mijania, światła tylne,
lewe światło do jazdy dziennej18Przednie światła przeciw‐
mgielne, tylne światła przeciw‐
mgielne, oświetlenie tablicy
rejestracyjnej19Alarm, sygnał dźwiękowy,
oświetlenie, wycieraczka20Zestaw wskaźników21Przełącznik świateł22Wycieraczka tylnej szyby,
pompa spryskiwacza przedniej
szyby, sygnał dźwiękowyNrObwód23Ogólny akumulator APC24Światła cofania25Przełącznik hamulca26Wtrysk paliwa, rozrusznik27Poduszka powietrzna, blokada
kierownicy28Elektrycznie sterowane okno
pasażera29Wspomaganie układu kierowni‐
czego30Światła hamowania31Akumulator zapasowy APC (z
układem elektronicznego
kluczyka)32Wyświetlacz serwisowy33Zapalniczka, gniazdko zasilania34Prawe światło drogowe, lewe
światło mijania, światła pozy‐
cyjne, prawe światło do jazdy
dziennej35Światła hamowania, ABS, immo‐ bilizer

174Pielęgnacja samochodu
NrObwód36Oświetlenie wnętrza, klimaty‐
zacja37Rozruch z użyciem układu elek‐
tronicznego kluczyka38Wycieraczka tylnej szyby39Ostrzeżenia akustyczne40Gniazdko zasilania w przestrzeni
bagażowej41Elektrycznie sterowane okno
kierowcy42Tylne gniazdko zasilania43Rozruch, moduł sterujący
nadwozia44Podgrzewanie foteli45Ogrzewanie, klimatyzacja46Wycieraczki przedniej szyby47TachografNarzędzia
samochodowe
Narzędzia
Podnośnik, klucz do kół, tuleja do
śrub kół, klucz gwiazdkowy, łączniki, narzędzie do zdejmowania osłon
ozdobnych kół i ucho holownicze
znajdują się w schowku pod fotelem
kierowcy.
Przesunąć fotel do przodu i złożyć
oparcie 3 49, aby uzyskać dostęp do
skrzynki z narzędziami. Skrzynka z
narzędziami może być
przymocowana nakrętką
skrzydełkową.
Zmiana koła 3 184, koło zapasowe
3 186.
Samochody z zestawem do naprawy
opon: Narzędzie do zdejmowania
osłon ozdobnych kół i klucz
gwiazdkowy znajdują się w
opakowaniu zestawu do naprawy
opon, schowanym pod fotelem
kierowcy.
Zestaw do naprawy opon 3 181.
