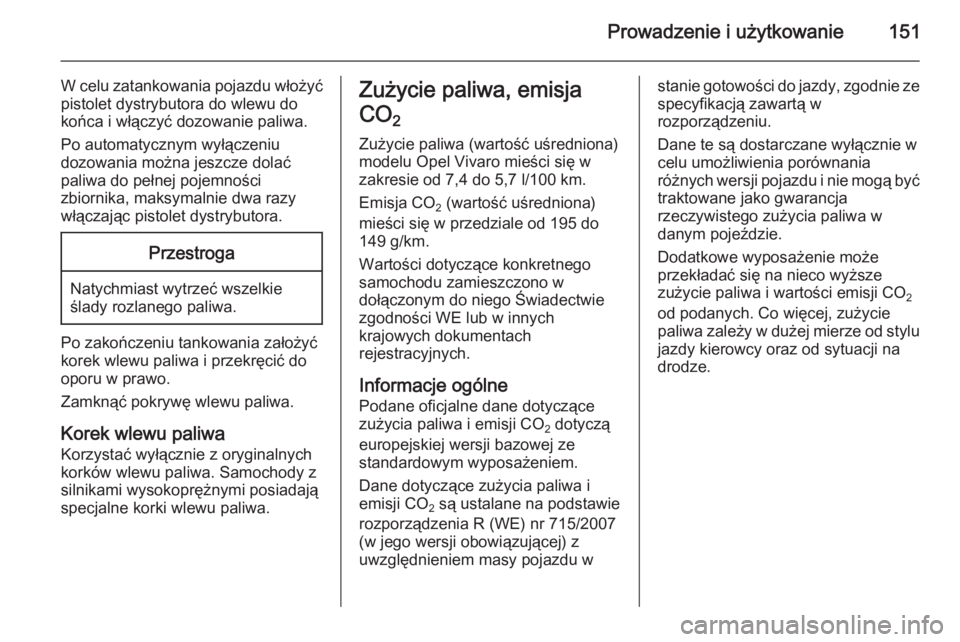

Prowadzenie i użytkowanie151
W celu zatankowania pojazdu włożyć
pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.
Po automatycznym wyłączeniu
dozowania można jeszcze dolać
paliwa do pełnej pojemności
zbiornika, maksymalnie dwa razy
włączając pistolet dystrybutora.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
Po zakończeniu tankowania założyć korek wlewu paliwa i przekręcić do
oporu w prawo.
Zamknąć pokrywę wlewu paliwa.
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja
CO 2
Zużycie paliwa (wartość uśredniona)
modelu Opel Vivaro mieści się w
zakresie od 7,4 do 5,7 l/100 km.
Emisja CO 2 (wartość uśredniona)
mieści się w przedziale od 195 do
149 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólne
Podane oficjalne dane dotyczące
zużycia paliwa i emisji CO 2 dotyczą
europejskiej wersji bazowej ze
standardowym wyposażeniem.
Dane dotyczące zużycia paliwa i
emisji CO 2 są ustalane na podstawie
rozporządzenia R (WE) nr 715/2007
(w jego wersji obowiązującej) z
uwzględnieniem masy pojazdu wstanie gotowości do jazdy, zgodnie ze
specyfikacją zawartą w
rozporządzeniu.
Dane te są dostarczane wyłącznie w celu umożliwienia porównania
różnych wersji pojazdu i nie mogą być traktowane jako gwarancja
rzeczywistego zużycia paliwa w
danym pojeździe.
Dodatkowe wyposażenie może
przekładać się na nieco wyższe
zużycie paliwa i wartości emisji CO 2
od podanych. Co więcej, zużycie
paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz od sytuacji na
drodze.

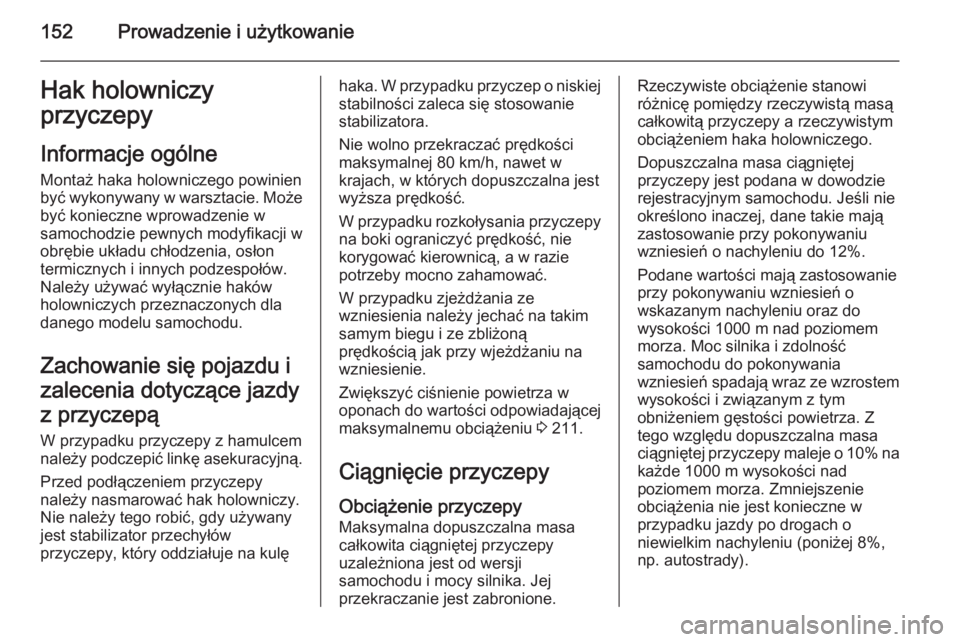

152Prowadzenie i użytkowanieHak holowniczy
przyczepy
Informacje ogólne
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu.
Zachowanie się pojazdu i
zalecenia dotyczące jazdy
z przyczepą
W przypadku przyczepy z hamulcem
należy podczepić linkę asekuracyjną.
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy. Nie należy tego robić, gdy używanyjest stabilizator przechyłów
przyczepy, który oddziałuje na kulęhaka. W przypadku przyczep o niskiej
stabilności zaleca się stosowanie
stabilizatora.
Nie wolno przekraczać prędkości
maksymalnej 80 km/h, nawet w
krajach, w których dopuszczalna jest
wyższa prędkość.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 211.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).

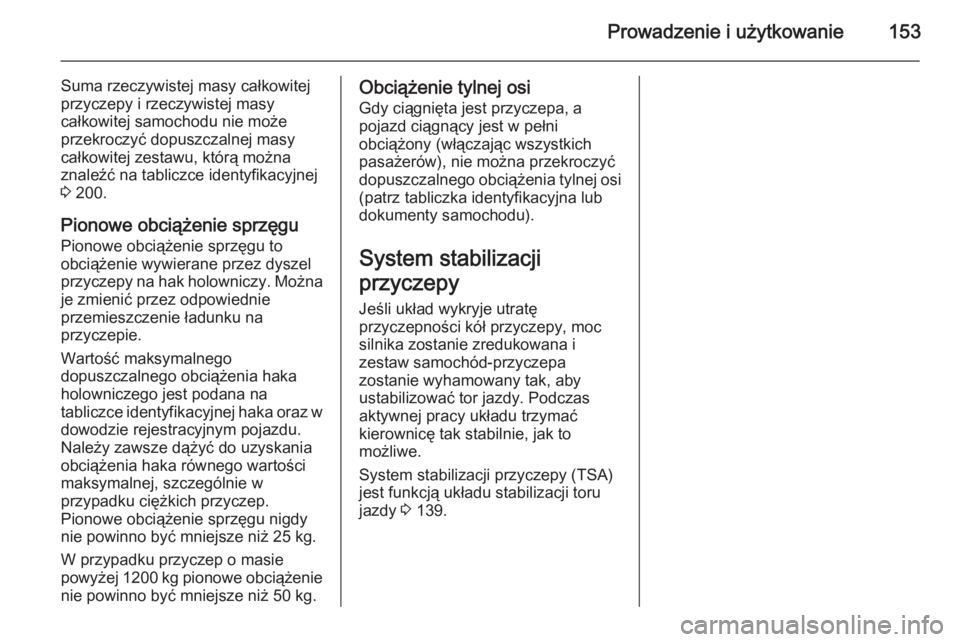

Prowadzenie i użytkowanie153
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy całkowitej zestawu, którą możnaznaleźć na tabliczce identyfikacyjnej
3 200.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
W przypadku przyczep o masie
powyżej 1200 kg pionowe obciążenie
nie powinno być mniejsze niż 50 kg.Obciążenie tylnej osi
Gdy ciągnięta jest przyczepa, a
pojazd ciągnący jest w pełni
obciążony (włączając wszystkich
pasażerów), nie można przekroczyć
dopuszczalnego obciążenia tylnej osi
(patrz tabliczka identyfikacyjna lub dokumenty samochodu).
System stabilizacji
przyczepy Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy (TSA)
jest funkcją układu stabilizacji toru
jazdy 3 139.

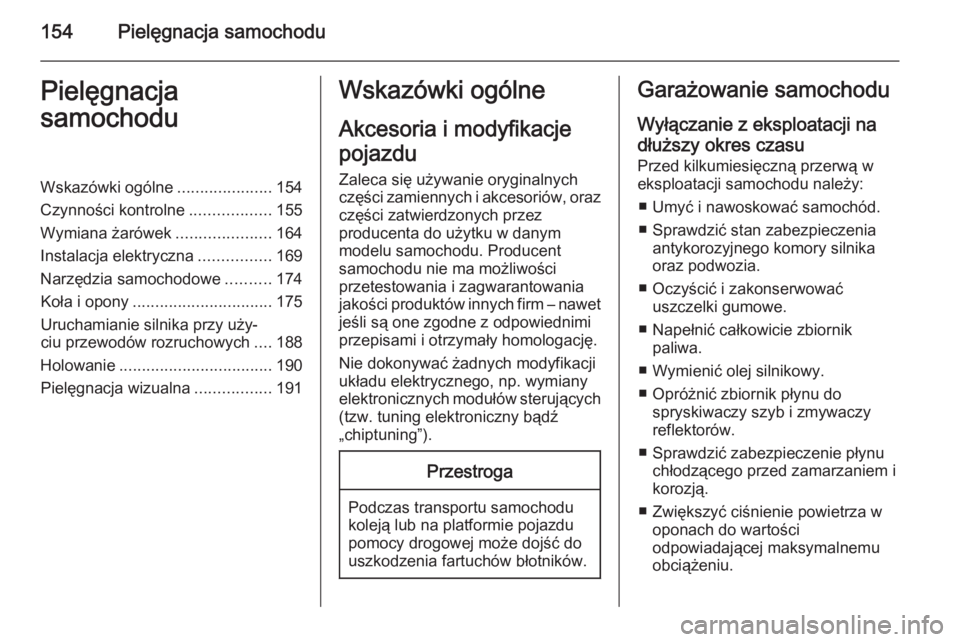

154Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................154
Czynności kontrolne ..................155
Wymiana żarówek .....................164
Instalacja elektryczna ................169
Narzędzia samochodowe ..........174
Koła i opony ............................... 175
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....188
Holowanie .................................. 190
Pielęgnacja wizualna .................191Wskazówki ogólne
Akcesoria i modyfikacje
pojazdu Zaleca się używanie oryginalnych
części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet
jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
■ Umyć i nawoskować samochód.
■ Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
■ Oczyścić i zakonserwować uszczelki gumowe.
■ Napełnić całkowicie zbiornik paliwa.
■ Wymienić olej silnikowy.
■ Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić zabezpieczenie płynu chłodzącego przed zamarzaniem i
korozją.
■ Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.

Pielęgnacja samochodu155
■ Zaparkować samochód w suchym,dobrze wentylowanym miejscu.
Włączyć pierwszy lub wsteczny
bieg. Zabezpieczyć samochód
przed możliwością przetoczenia
się.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
Przygotowywanie do eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.■ Sprawdzić ciśnienie powietrza w oponach.
■ Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling
samochodu Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej. Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.
9 Niebezpieczeństwo
Układ zapłonowy wytwarza
bardzo wysokie napięcie. Nie
wolno dotykać jego podzespołów.
Korki wlewu oleju silnikowego, płynu chłodzącego i płynu do spryskiwaczy
oraz wskaźnik poziomu oleju dla ułatwienia identyfikacji oznaczono
kolorem żółtym.

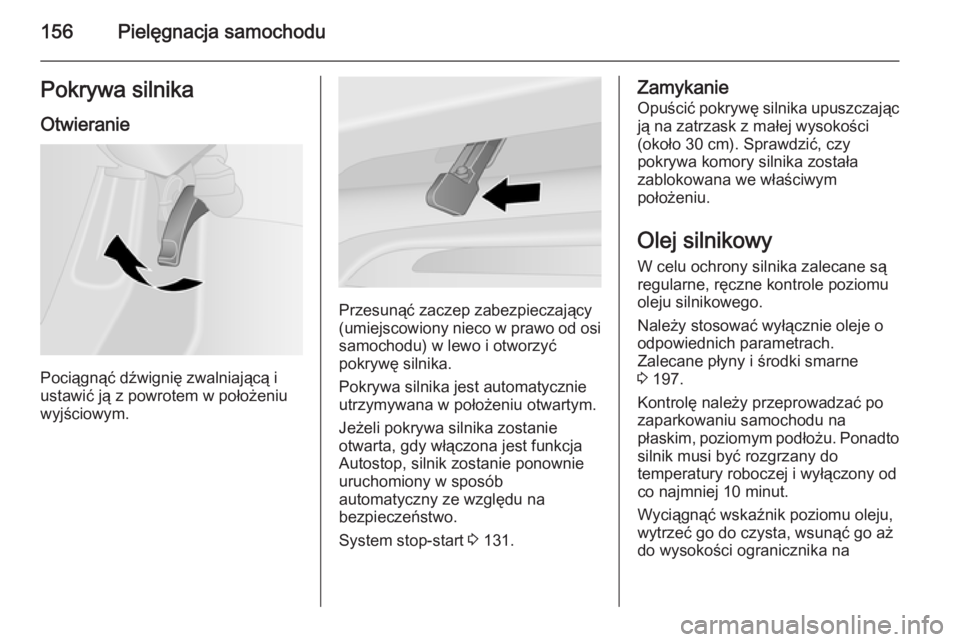

156Pielęgnacja samochoduPokrywa silnikaOtwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zaczep zabezpieczający
(umiejscowiony nieco w prawo od osi samochodu) w lewo i otworzyć
pokrywę silnika.
Pokrywa silnika jest automatycznie
utrzymywana w położeniu otwartym.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 131.
Zamykanie
Opuścić pokrywę silnika upuszczając
ją na zatrzask z małej wysokości
(około 30 cm). Sprawdzić, czy
pokrywa komory silnika została
zablokowana we właściwym
położeniu.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego.
Należy stosować wyłącznie oleje o odpowiednich parametrach.
Zalecane płyny i środki smarne
3 197.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 10 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na

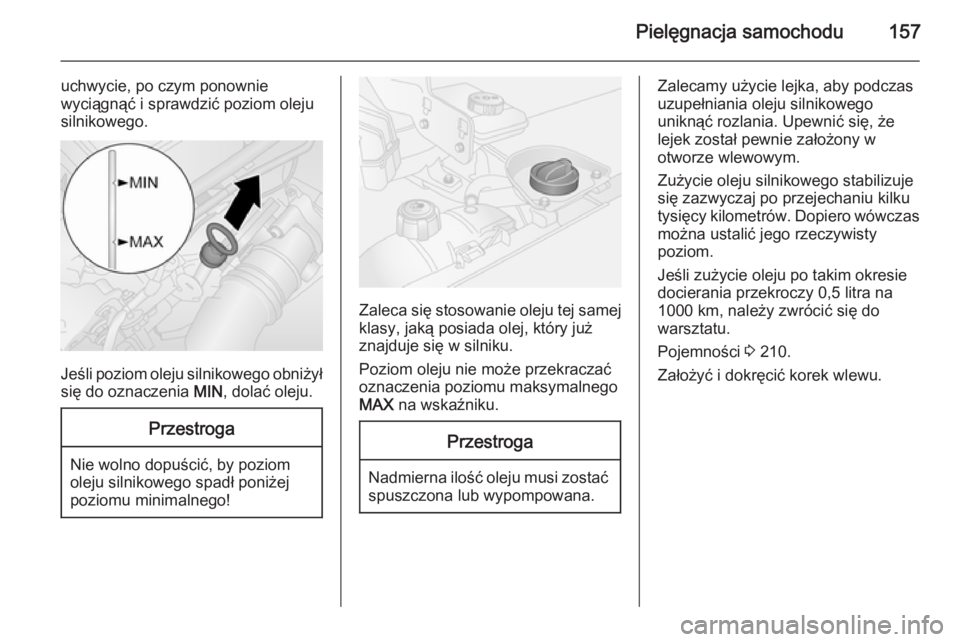

Pielęgnacja samochodu157
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Jeśli poziom oleju silnikowego obniżył się do oznaczenia MIN, dolać oleju.
Przestroga
Nie wolno dopuścić, by poziom
oleju silnikowego spadł poniżej
poziomu minimalnego!
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia poziomu maksymalnego
MAX na wskaźniku.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Zalecamy użycie lejka, aby podczas
uzupełniania oleju silnikowego
uniknąć rozlania. Upewnić się, że
lejek został pewnie założony w
otworze wlewowym.
Zużycie oleju silnikowego stabilizuje
się zazwyczaj po przejechaniu kilku
tysięcy kilometrów. Dopiero wówczas można ustalić jego rzeczywisty
poziom.
Jeśli zużycie oleju po takim okresie
docierania przekroczy 0,5 litra na
1000 km, należy zwrócić się do
warsztatu.
Pojemności 3 210.
Założyć i dokręcić korek wlewu.

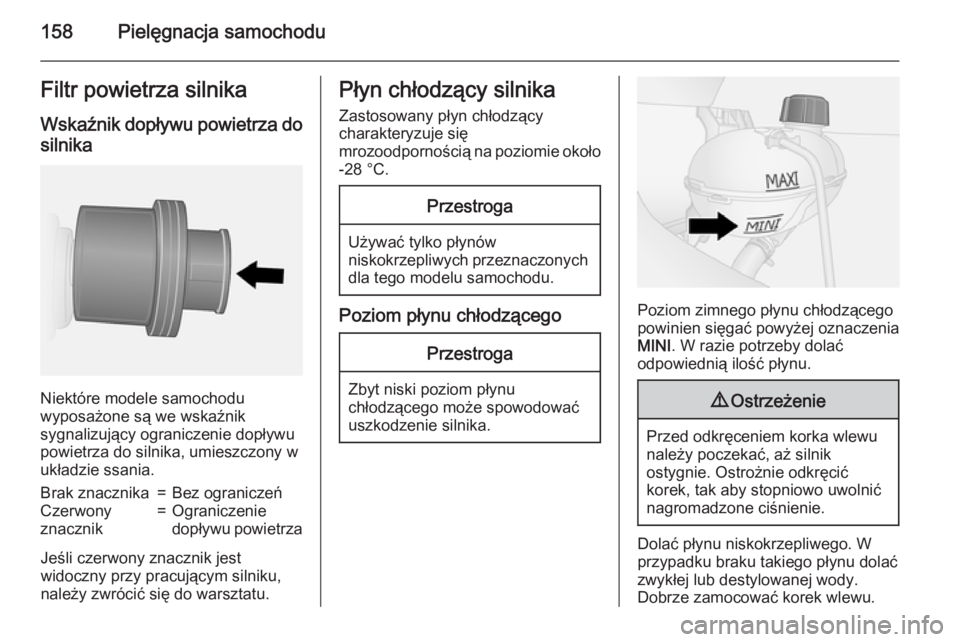

158Pielęgnacja samochoduFiltr powietrza silnika
Wskaźnik dopływu powietrza do silnika
Niektóre modele samochodu
wyposażone są we wskaźnik
sygnalizujący ograniczenie dopływu
powietrza do silnika, umieszczony w
układzie ssania.
Brak znacznika=Bez ograniczeńCzerwony
znacznik=Ograniczenie
dopływu powietrza
Jeśli czerwony znacznik jest
widoczny przy pracującym silniku,
należy zwrócić się do warsztatu.
Płyn chłodzący silnika
Zastosowany płyn chłodzący
charakteryzuje się
mrozoodpornością na poziomie około
-28 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych
dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia
MINI . W razie potrzeby dolać
odpowiednią ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Dolać płynu niskokrzepliwego. W
przypadku braku takiego płynu dolać zwykłej lub destylowanej wody.
Dobrze zamocować korek wlewu.
