2015.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

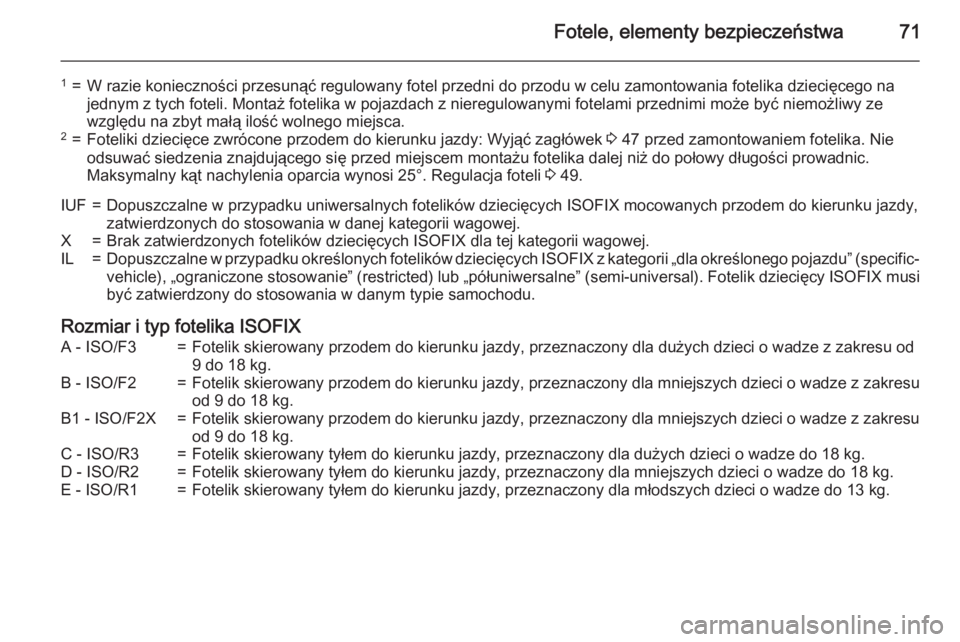

Fotele, elementy bezpieczeństwa71
1=W razie konieczności przesunąć regulowany fotel przedni do przodu w celu zamontowania fotelika dziecięcego na
jednym z tych foteli. Montaż fotelika w pojazdach z nieregulowanymi fotelami przednimi może być niemożliwy ze względu na zbyt małą ilość wolnego miejsca.2=Foteliki dziecięce zwrócone przodem do kierunku jazdy: Wyjąć zagłówek 3 47 przed zamontowaniem fotelika. Nie
odsuwać siedzenia znajdującego się przed miejscem montażu fotelika dalej niż do połowy długości prowadnic. Maksymalny kąt nachylenia oparcia wynosi 25°. Regulacja foteli 3 49.IUF=Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.IL=Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu” (specific-
vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy ISOFIX musi
być zatwierdzony do stosowania w danym typie samochodu.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9 do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

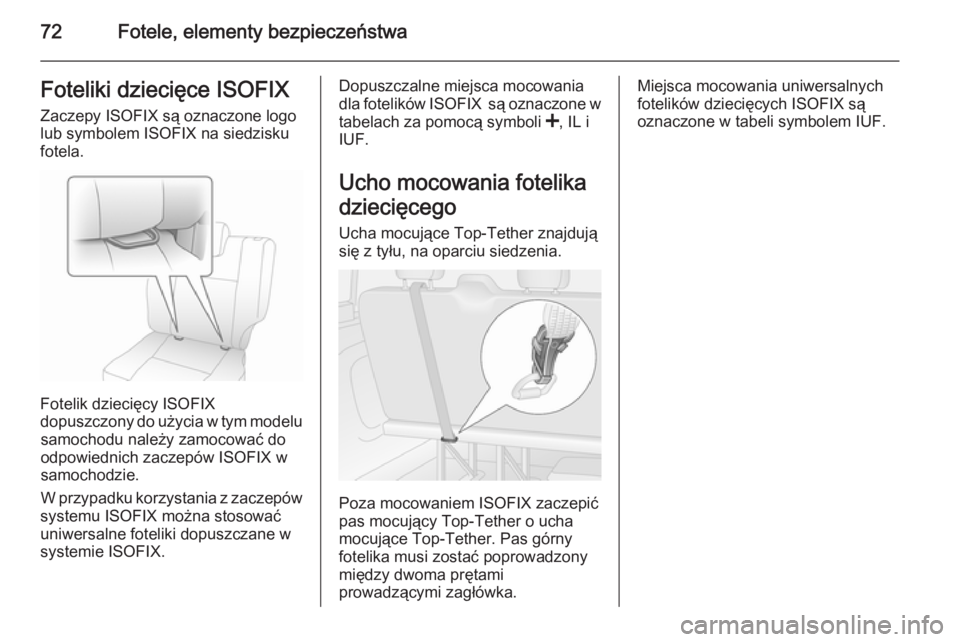

72Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Zaczepy ISOFIX są oznaczone logo
lub symbolem ISOFIX na siedzisku
fotela.
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Ucho mocowania fotelika
dziecięcego
Ucha mocujące Top-Tether znajdują się z tyłu, na oparciu siedzenia.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

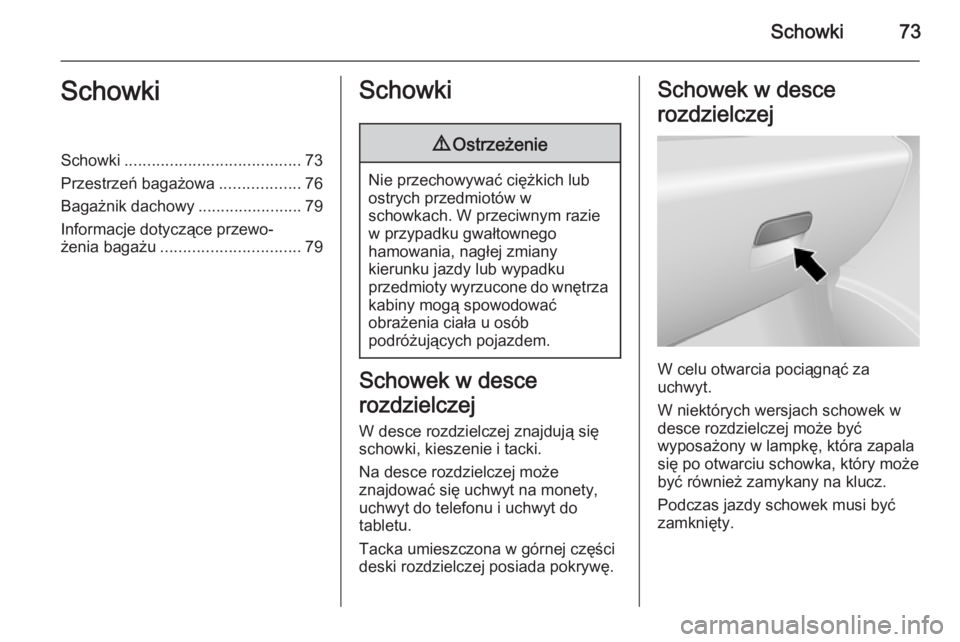

Schowki73SchowkiSchowki....................................... 73
Przestrzeń bagażowa ..................76
Bagażnik dachowy .......................79
Informacje dotyczące przewo‐
żenia bagażu ............................... 79Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
Na desce rozdzielczej może
znajdować się uchwyt na monety,
uchwyt do telefonu i uchwyt do
tabletu.
Tacka umieszczona w górnej części
deski rozdzielczej posiada pokrywę.
Schowek w desce
rozdzielczej
W celu otwarcia pociągnąć za
uchwyt.
W niektórych wersjach schowek w
desce rozdzielczej może być
wyposażony w lampkę, która zapala
się po otwarciu schowka, który może
być również zamykany na klucz.
Podczas jazdy schowek musi być
zamknięty.

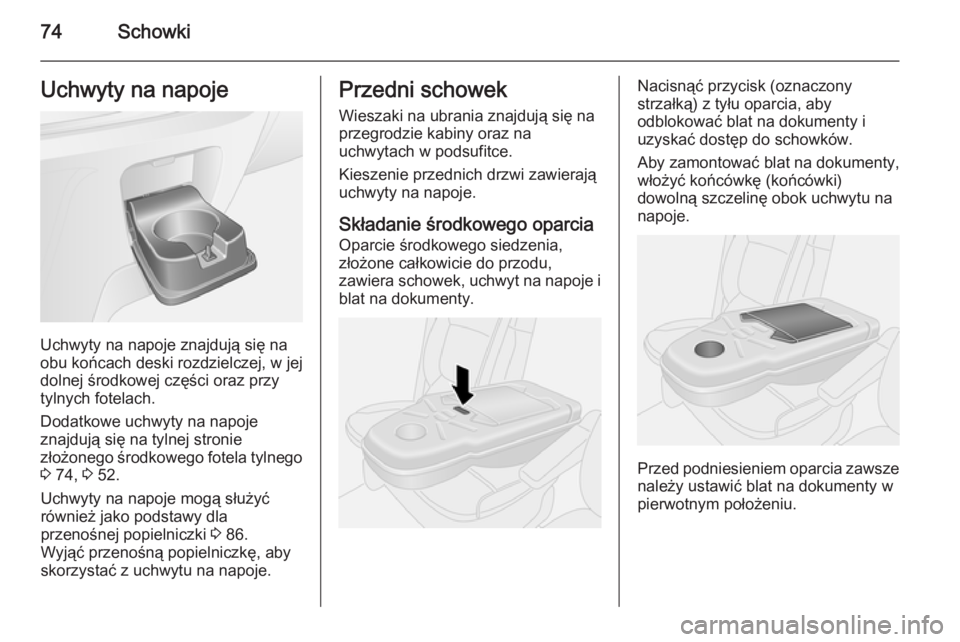

74SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się na
obu końcach deski rozdzielczej, w jej
dolnej środkowej części oraz przy
tylnych fotelach.
Dodatkowe uchwyty na napoje
znajdują się na tylnej stronie
złożonego środkowego fotela tylnego 3 74, 3 52.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 86.
Wyjąć przenośną popielniczkę, aby
skorzystać z uchwytu na napoje.
Przedni schowek
Wieszaki na ubrania znajdują się na
przegrodzie kabiny oraz na
uchwytach w podsufitce.
Kieszenie przednich drzwi zawierają
uchwyty na napoje.
Składanie środkowego oparcia Oparcie środkowego siedzenia,
złożone całkowicie do przodu,
zawiera schowek, uchwyt na napoje i
blat na dokumenty.Nacisnąć przycisk (oznaczony
strzałką) z tyłu oparcia, aby
odblokować blat na dokumenty i uzyskać dostęp do schowków.
Aby zamontować blat na dokumenty,
włożyć końcówkę (końcówki)
dowolną szczelinę obok uchwytu na
napoje.
Przed podniesieniem oparcia zawsze należy ustawić blat na dokumenty w
pierwotnym położeniu.

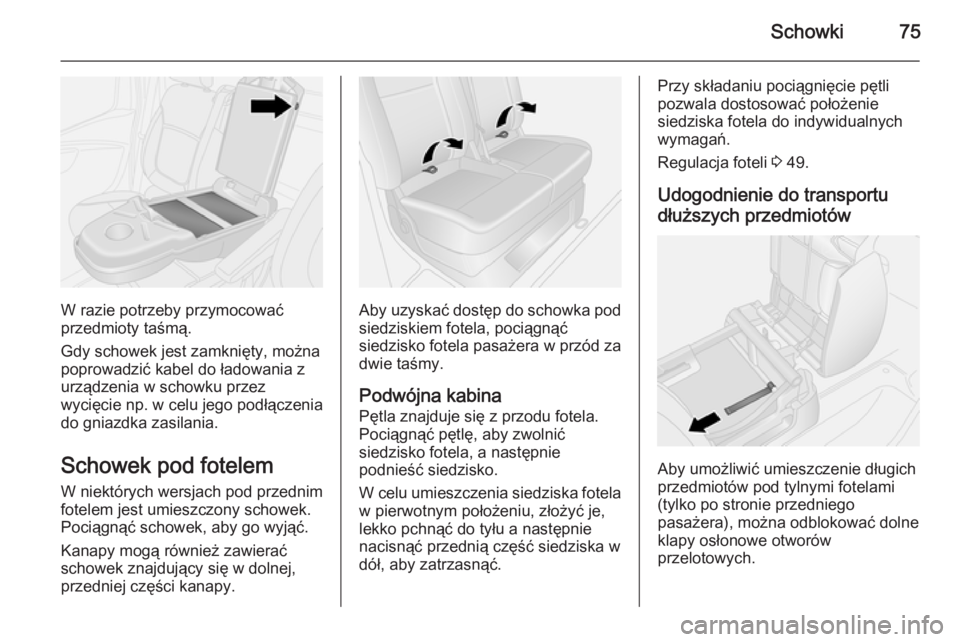

Schowki75
W razie potrzeby przymocować
przedmioty taśmą.
Gdy schowek jest zamknięty, można
poprowadzić kabel do ładowania z urządzenia w schowku przez
wycięcie np. w celu jego podłączenia
do gniazdka zasilania.
Schowek pod fotelem
W niektórych wersjach pod przednim
fotelem jest umieszczony schowek.
Pociągnąć schowek, aby go wyjąć.
Kanapy mogą również zawierać
schowek znajdujący się w dolnej,
przedniej części kanapy.Aby uzyskać dostęp do schowka pod
siedziskiem fotela, pociągnąć
siedzisko fotela pasażera w przód za
dwie taśmy.
Podwójna kabina Pętla znajduje się z przodu fotela.
Pociągnąć pętlę, aby zwolnić
siedzisko fotela, a następnie
podnieść siedzisko.
W celu umieszczenia siedziska fotela w pierwotnym położeniu, złożyć je,lekko pchnąć do tyłu a następnie
nacisnąć przednią część siedziska w
dół, aby zatrzasnąć.
Przy składaniu pociągnięcie pętli
pozwala dostosować położenie
siedziska fotela do indywidualnych
wymagań.
Regulacja foteli 3 49.
Udogodnienie do transportu
dłuższych przedmiotów
Aby umożliwić umieszczenie długich
przedmiotów pod tylnymi fotelami
(tylko po stronie przedniego
pasażera), można odblokować dolne
klapy osłonowe otworów
przelotowych.

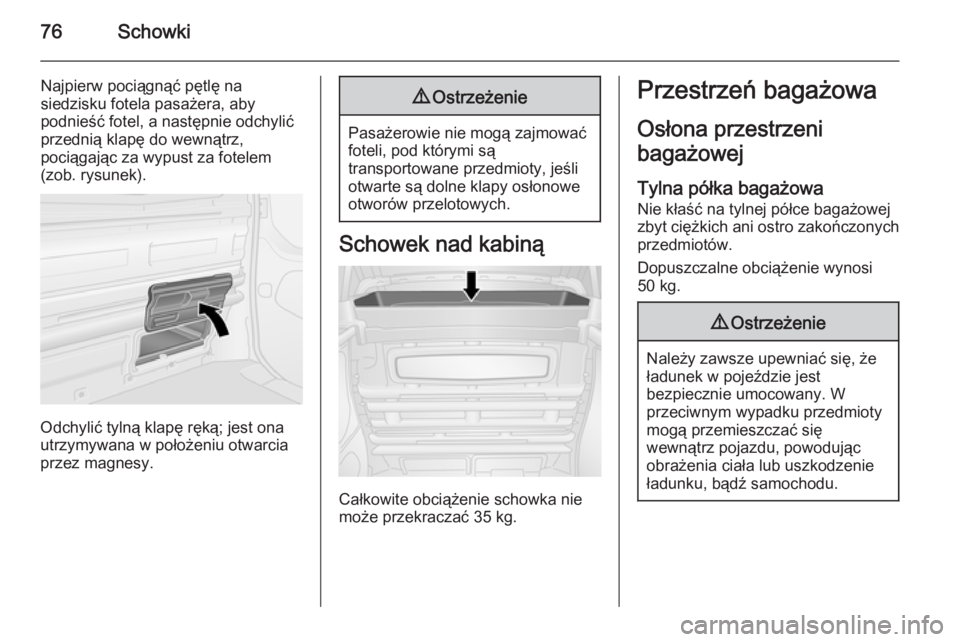

76Schowki
Najpierw pociągnąć pętlę na
siedzisku fotela pasażera, aby
podnieść fotel, a następnie odchylić
przednią klapę do wewnątrz,
pociągając za wypust za fotelem
(zob. rysunek).
Odchylić tylną klapę ręką; jest ona
utrzymywana w położeniu otwarcia
przez magnesy.
9 Ostrzeżenie
Pasażerowie nie mogą zajmować
foteli, pod którymi są
transportowane przedmioty, jeśli otwarte są dolne klapy osłonoweotworów przelotowych.
Schowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 35 kg.
Przestrzeń bagażowa
Osłona przestrzeni
bagażowej
Tylna półka bagażowaNie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych
przedmiotów.
Dopuszczalne obciążenie wynosi
50 kg.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.

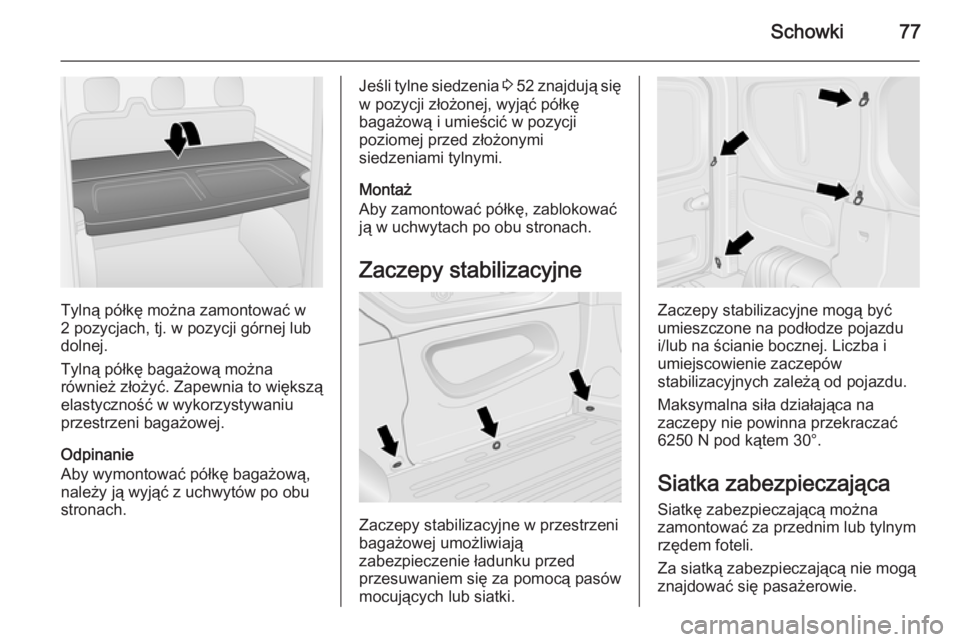

Schowki77
Tylną półkę można zamontować w
2 pozycjach, tj. w pozycji górnej lub dolnej.
Tylną półkę bagażową można
również złożyć. Zapewnia to większą
elastyczność w wykorzystywaniu
przestrzeni bagażowej.
Odpinanie
Aby wymontować półkę bagażową,
należy ją wyjąć z uchwytów po obu
stronach.
Jeśli tylne siedzenia 3 52 znajdują się
w pozycji złożonej, wyjąć półkę
bagażową i umieścić w pozycji
poziomej przed złożonymi
siedzeniami tylnymi.
Montaż
Aby zamontować półkę, zablokować
ją w uchwytach po obu stronach.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne w przestrzeni
bagażowej umożliwiają
zabezpieczenie ładunku przed
przesuwaniem się za pomocą pasów
mocujących lub siatki.
Zaczepy stabilizacyjne mogą być
umieszczone na podłodze pojazdu
i/lub na ścianie bocznej. Liczba i
umiejscowienie zaczepów
stabilizacyjnych zależą od pojazdu.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać
6250 N pod kątem 30°.
Siatka zabezpieczająca Siatkę zabezpieczającą można
zamontować za przednim lub tylnym
rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.

78Schowki
Montaż
Otworzyć pokrywy w podsufitce (za
pomocą płaskiego wkrętaka) w celu
uzyskania dostępu do mocowań, a
następnie wsunąć końce poprzeczki
siatki przestrzeni bagażowej w punkty
mocujące po lewej i prawej stronie i
zabezpieczyć.
Przypiąć pasy do zaczepów
stabilizacyjnych lub pierścieni za
fotelami, a następnie naciągnąć.
Zdejmowanie
Zwolnić naciąg pasów i zdjąć je z
zaczepów stabilizacyjnych lub
pierścieni. Wyjąć poprzeczki siatki z
punktów mocujących i zamknąć
pokrywy.
Trójkąt ostrzegawczy Trójkąt ostrzegawczy można
schować pod fotelami.
Schowek pod fotelem 3 75.
Apteczka pierwszej
pomocy
Apteczkę pierwszej pomocy można schować pod przednimi fotelami.
Schowek pod fotelem 3 75.
