2015.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

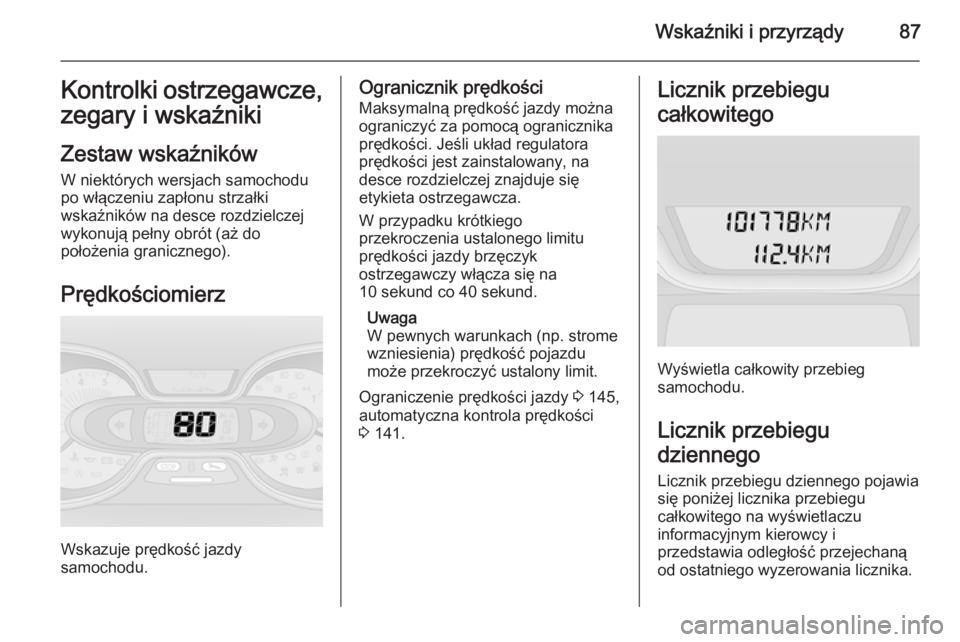

Wskaźniki i przyrządy87Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Ogranicznik prędkości
Maksymalną prędkość jazdy można
ograniczyć za pomocą ogranicznika
prędkości. Jeśli układ regulatora
prędkości jest zainstalowany, na
desce rozdzielczej znajduje się
etykieta ostrzegawcza.
W przypadku krótkiego
przekroczenia ustalonego limitu
prędkości jazdy brzęczyk
ostrzegawczy włącza się na
10 sekund co 40 sekund.
Uwaga
W pewnych warunkach (np. strome
wzniesienia) prędkość pojazdu
może przekroczyć ustalony limit.
Ograniczenie prędkości jazdy 3 145,
automatyczna kontrola prędkości
3 141.Licznik przebiegu
całkowitego
Wyświetla całkowity przebieg
samochodu.
Licznik przebiegu
dziennego Licznik przebiegu dziennego pojawia
się poniżej licznika przebiegu
całkowitego na wyświetlaczu
informacyjnym kierowcy i
przedstawia odległość przejechaną
od ostatniego wyzerowania licznika.

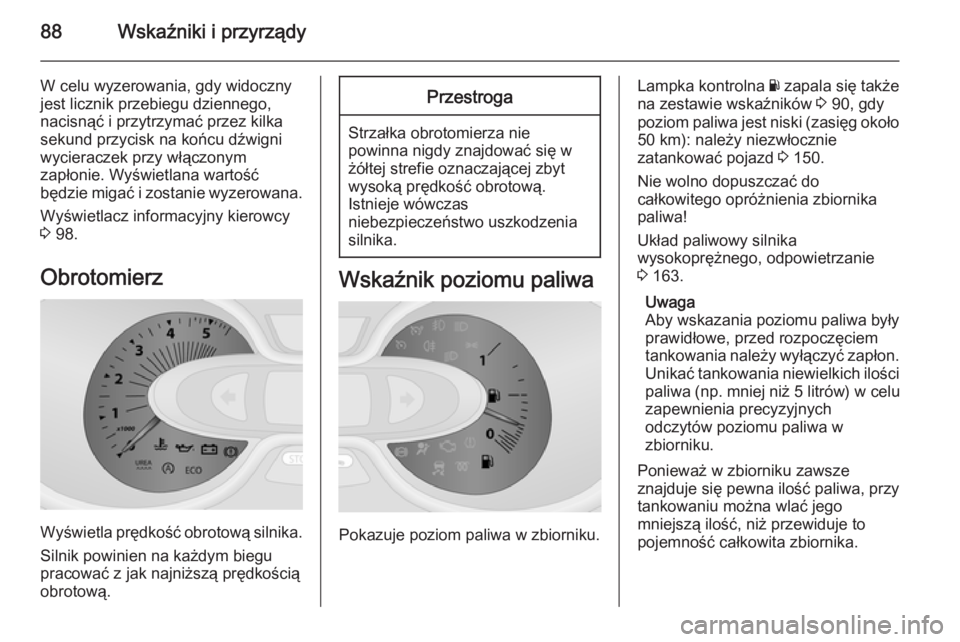

88Wskaźniki i przyrządy
W celu wyzerowania, gdy widoczny
jest licznik przebiegu dziennego,
nacisnąć i przytrzymać przez kilka
sekund przycisk na końcu dźwigni
wycieraczek przy włączonym
zapłonie. Wyświetlana wartość
będzie migać i zostanie wyzerowana.
Wyświetlacz informacyjny kierowcy
3 98.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w żółtej strefie oznaczającej zbyt
wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia
silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Lampka kontrolna Y zapala się także
na zestawie wskaźników 3 90, gdy
poziom paliwa jest niski (zasięg około 50 km): należy niezwłocznie
zatankować pojazd 3 150.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Układ paliwowy silnika
wysokoprężnego, odpowietrzanie
3 163.
Uwaga
Aby wskazania poziomu paliwa były
prawidłowe, przed rozpoczęciem
tankowania należy wyłączyć zapłon. Unikać tankowania niewielkich ilości
paliwa (np. mniej niż 5 litrów) w celu
zapewnienia precyzyjnych
odczytów poziomu paliwa w
zbiorniku.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.

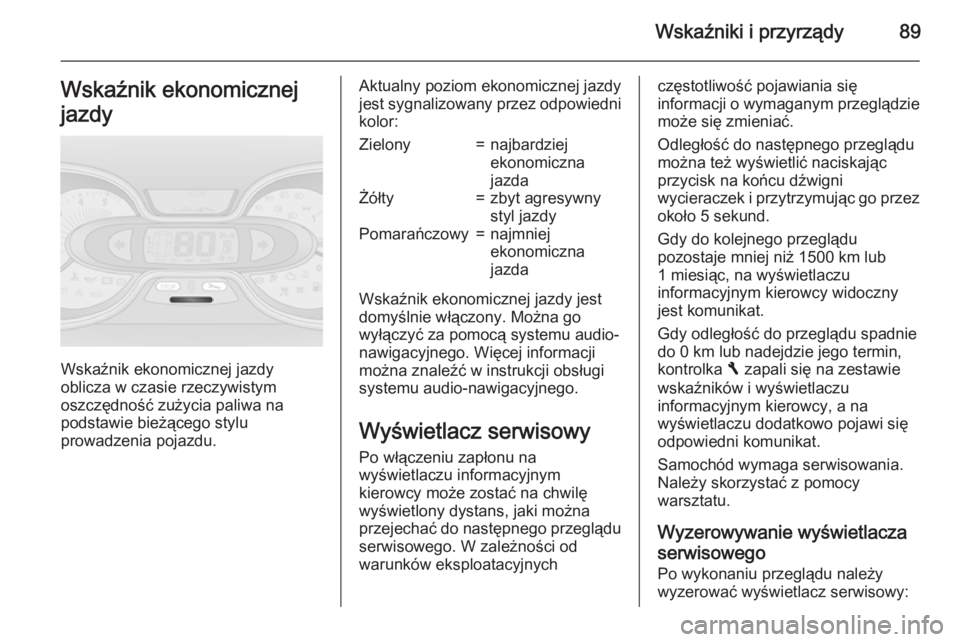

Wskaźniki i przyrządy89Wskaźnik ekonomicznej
jazdy
Wskaźnik ekonomicznej jazdy
oblicza w czasie rzeczywistym
oszczędność zużycia paliwa na
podstawie bieżącego stylu
prowadzenia pojazdu.
Aktualny poziom ekonomicznej jazdy
jest sygnalizowany przez odpowiedni
kolor:Zielony=najbardziej
ekonomiczna
jazdaŻółty=zbyt agresywny
styl jazdyPomarańczowy=najmniej
ekonomiczna
jazda
Wskaźnik ekonomicznej jazdy jest domyślnie włączony. Można go
wyłączyć za pomocą systemu audio-
nawigacyjnego. Więcej informacji
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Wyświetlacz serwisowy Po włączeniu zapłonu na
wyświetlaczu informacyjnym
kierowcy może zostać na chwilę
wyświetlony dystans, jaki można
przejechać do następnego przeglądu serwisowego. W zależności od
warunków eksploatacyjnych
częstotliwość pojawiania się
informacji o wymaganym przeglądzie może się zmieniać.
Odległość do następnego przeglądu
można też wyświetlić naciskając
przycisk na końcu dźwigni
wycieraczek i przytrzymując go przez
około 5 sekund.
Gdy do kolejnego przeglądu
pozostaje mniej niż 1500 km lub
1 miesiąc, na wyświetlaczu
informacyjnym kierowcy widoczny
jest komunikat.
Gdy odległość do przeglądu spadnie
do 0 km lub nadejdzie jego termin,
kontrolka F zapali się na zestawie
wskaźników i wyświetlaczu
informacyjnym kierowcy, a na
wyświetlaczu dodatkowo pojawi się
odpowiedni komunikat.
Samochód wymaga serwisowania. Należy skorzystać z pomocy
warsztatu.
Wyzerowywanie wyświetlacza
serwisowego Po wykonaniu przeglądu należy
wyzerować wyświetlacz serwisowy:

90Wskaźniki i przyrządy
Wybrać odległość do następnego
przeglądu na wyświetlaczu
informacyjnym kierowcy, a następnie
nacisnąć przycisk na końcu dźwigni
wycieraczek i przytrzymać go przez
około 10 sekund.
Komputer pokładowy 3 100.
Wyświetlacz informacyjny kierowcy
3 98.
Informacje dotyczące czynności
serwisowych 3 195.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
W zależności od wersji wyposażenia
położenie lampek kontrolnych może
być inne.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:czerwony=niebezpieczeństwo,
ważne
przypomnienieżółty=ostrzeżenie,
uwaga, usterkazielony=potwierdzenie
włączenianiebieski=potwierdzenie
włączeniabiały=potwierdzenie
włączenia

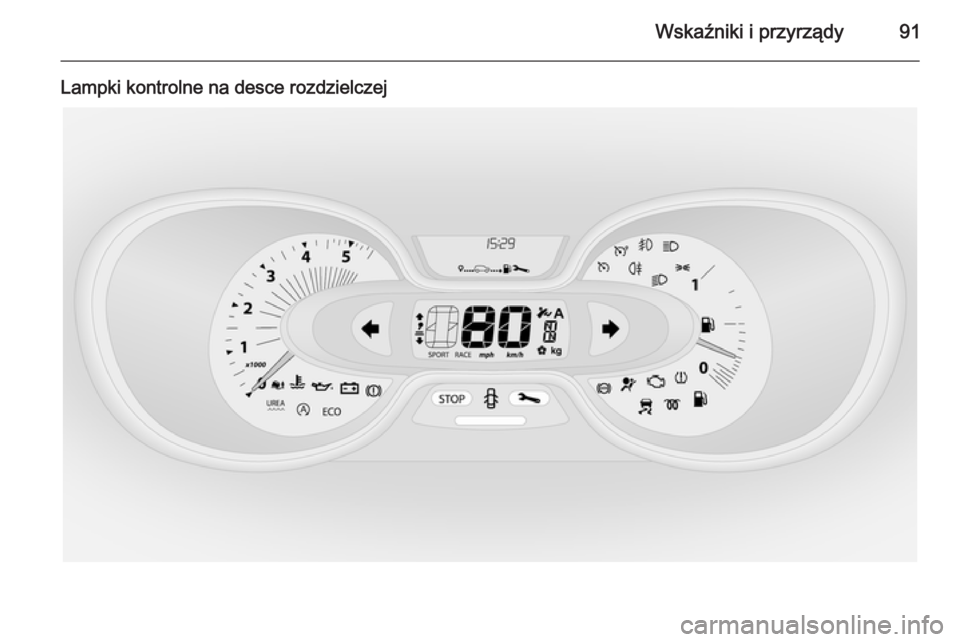

Wskaźniki i przyrządy91
Lampki kontrolne na desce rozdzielczej

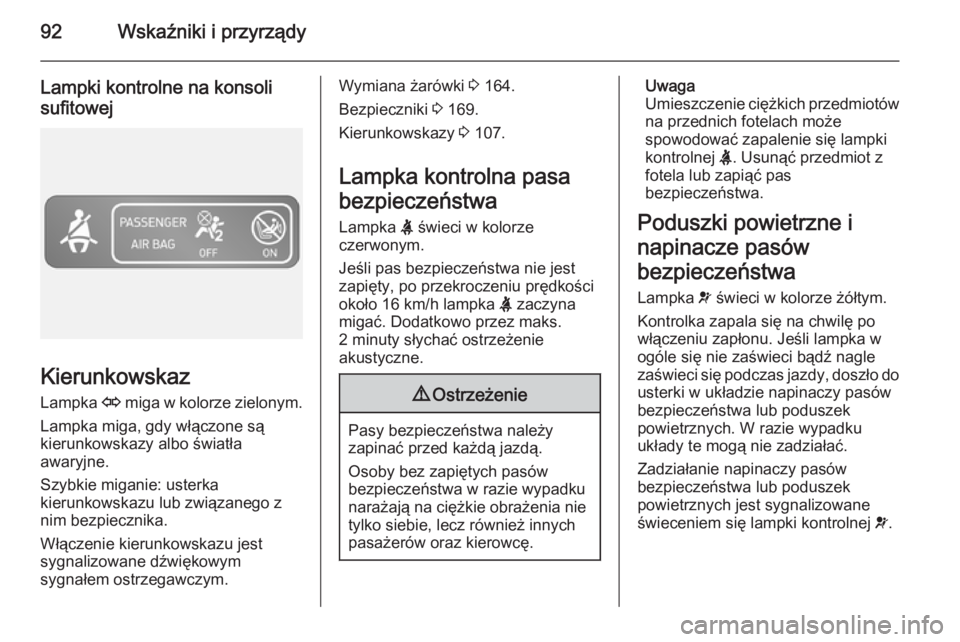

92Wskaźniki i przyrządy
Lampki kontrolne na konsoli
sufitowej
Kierunkowskaz
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym.
Wymiana żarówki 3 164.
Bezpieczniki 3 169.
Kierunkowskazy 3 107.
Lampka kontrolna pasa
bezpieczeństwa
Lampka X świeci w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez maks.
2 minuty słychać ostrzeżenie
akustyczne.9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Uwaga
Umieszczenie ciężkich przedmiotów
na przednich fotelach może
spowodować zapalenie się lampki
kontrolnej X. Usunąć przedmiot z
fotela lub zapiąć pas
bezpieczeństwa.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do
usterki w układzie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.

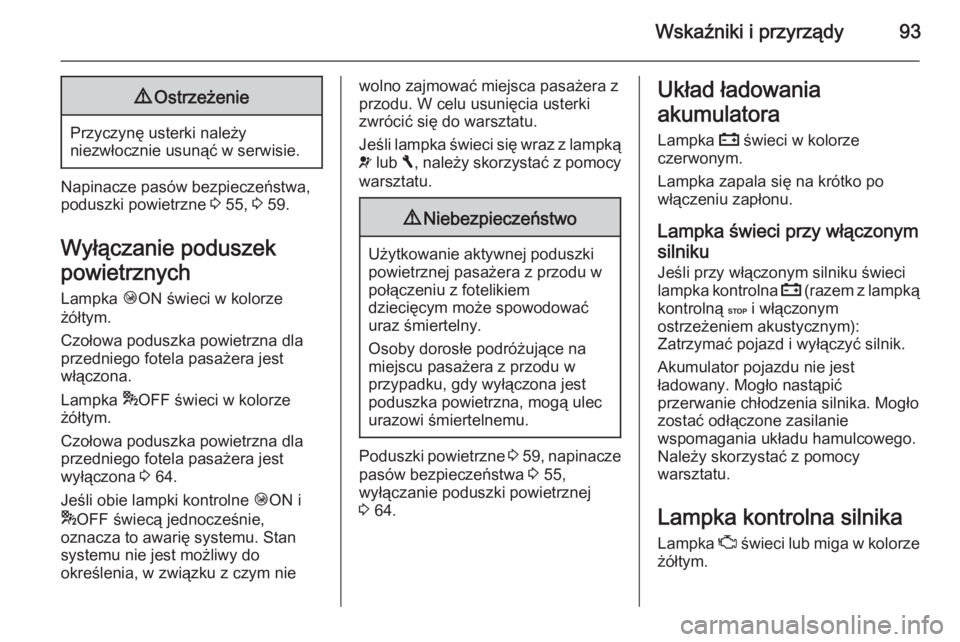

Wskaźniki i przyrządy939Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 55, 3 59.
Wyłączanie poduszek
powietrznych Lampka ÓON świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka *OFF świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 64.
Jeśli obie lampki kontrolne ÓON i
* OFF świecą jednocześnie,
oznacza to awarię systemu. Stan systemu nie jest możliwy do
określenia, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki
zwrócić się do warsztatu.
Jeśli lampka świeci się wraz z lampką
v lub F, należy skorzystać z pomocy
warsztatu.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 59 , napinacze
pasów bezpieczeństwa 3 55,
wyłączanie poduszki powietrznej
3 64.
Układ ładowania
akumulatora Lampka p świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Jeśli przy włączonym silniku świeci
lampka kontrolna p (razem z lampką
kontrolną C i włączonym
ostrzeżeniem akustycznym):
Zatrzymać pojazd i wyłączyć silnik.
Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Mogło
zostać odłączone zasilanie
wspomagania układu hamulcowego.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.

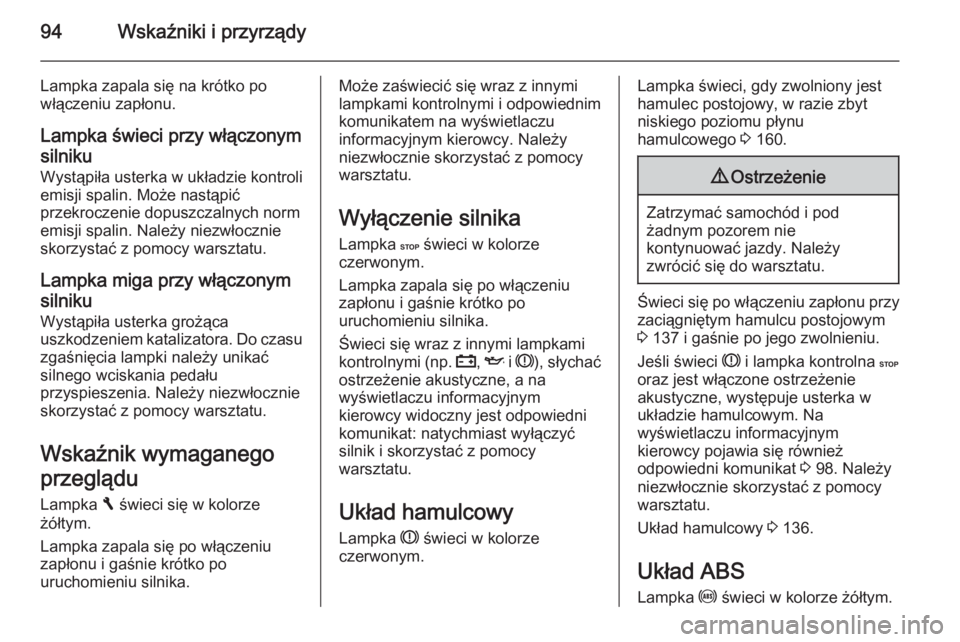

94Wskaźniki i przyrządy
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu Lampka F świeci się w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Może zaświecić się wraz z innymi
lampkami kontrolnymi i odpowiednim
komunikatem na wyświetlaczu
informacyjnym kierowcy. Należy niezwłocznie skorzystać z pomocy
warsztatu.
Wyłączenie silnika
Lampka C świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Świeci się wraz z innymi lampkami
kontrolnymi ( np. p , I i R ), słychać
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy widoczny jest odpowiedni
komunikat: natychmiast wyłączyć
silnik i skorzystać z pomocy
warsztatu.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.Lampka świeci, gdy zwolniony jest
hamulec postojowy, w razie zbyt
niskiego poziomu płynu
hamulcowego 3 160.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Świeci się po włączeniu zapłonu przy zaciągniętym hamulcu postojowym
3 137 i gaśnie po jego zwolnieniu.
Jeśli świeci R i lampka kontrolna C
oraz jest włączone ostrzeżenie
akustyczne, występuje usterka w
układzie hamulcowym. Na
wyświetlaczu informacyjnym
kierowcy pojawia się również
odpowiedni komunikat 3 98. Należy
niezwłocznie skorzystać z pomocy warsztatu.
Układ hamulcowy 3 136.
Układ ABS
Lampka u świeci w kolorze żółtym.
