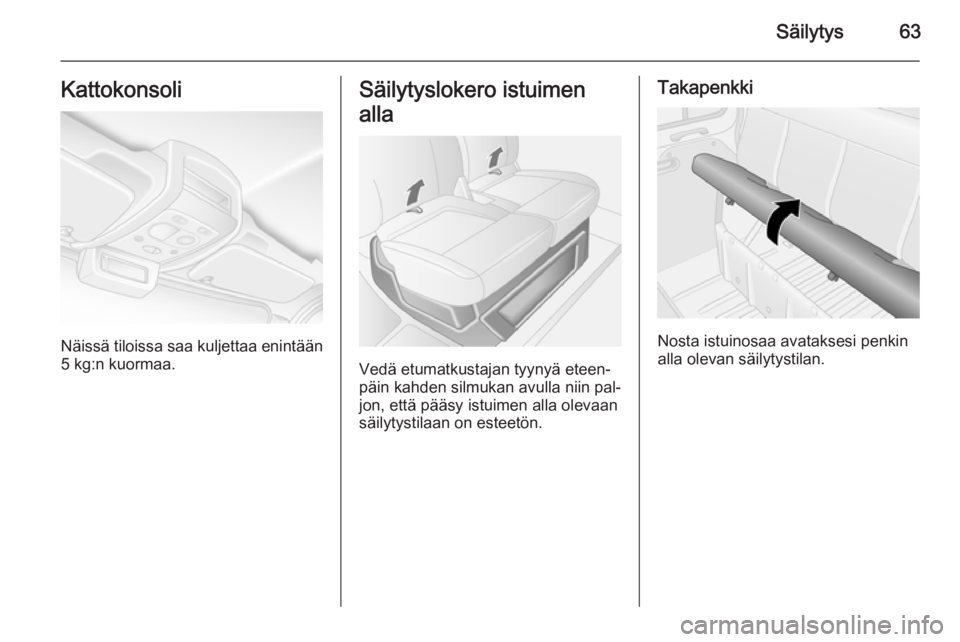

Säilytys63Kattokonsoli
Näissä tiloissa saa kuljettaa enintään5 kg:n kuormaa.
Säilytyslokero istuimen
alla
Vedä etumatkustajan tyynyä eteen‐
päin kahden silmukan avulla niin pal‐
jon, että pääsy istuimen alla olevaan
säilytystilaan on esteetön.
Takapenkki
Nosta istuinosaa avataksesi penkin
alla olevan säilytystilan.

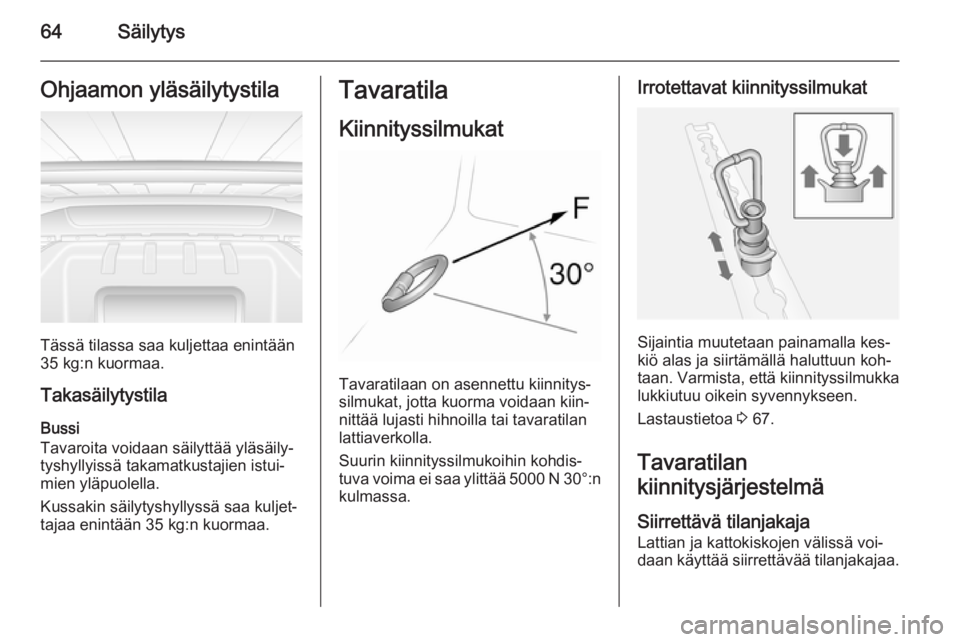

64SäilytysOhjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Takasäilytystila
Bussi
Tavaroita voidaan säilyttää yläsäily‐
tyshyllyissä takamatkustajien istui‐
mien yläpuolella.
Kussakin säilytyshyllyssä saa kuljet‐
tajaa enintään 35 kg:n kuormaa.
Tavaratila
Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐ nittää lujasti hihnoilla tai tavaratilanlattiaverkolla.
Suurin kiinnityssilmukoihin kohdis‐
tuva voima ei saa ylittää 5000 N 30°:n
kulmassa.
Irrotettavat kiinnityssilmukat
Sijaintia muutetaan painamalla kes‐
kiö alas ja siirtämällä haluttuun koh‐
taan. Varmista, että kiinnityssilmukka
lukkiutuu oikein syvennykseen.
Lastaustietoa 3 67.
Tavaratilan
kiinnitysjärjestelmä
Siirrettävä tilanjakaja
Lattian ja kattokiskojen välissä voi‐
daan käyttää siirrettävää tilanjakajaa.

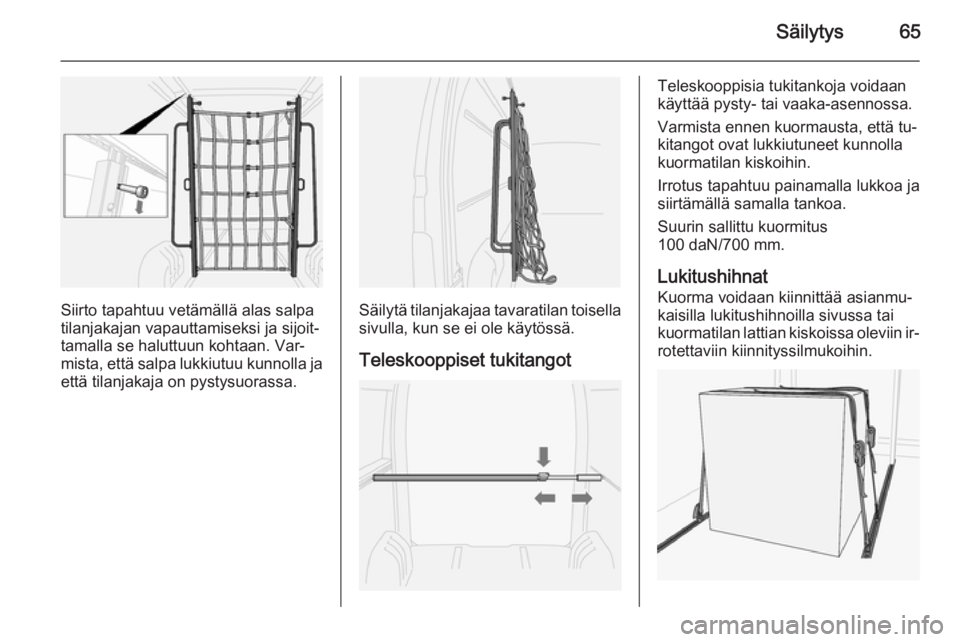

Säilytys65
Siirto tapahtuu vetämällä alas salpa
tilanjakajan vapauttamiseksi ja sijoit‐ tamalla se haluttuun kohtaan. Var‐mista, että salpa lukkiutuu kunnolla ja
että tilanjakaja on pystysuorassa.Säilytä tilanjakajaa tavaratilan toisella
sivulla, kun se ei ole käytössä.
Teleskooppiset tukitangot
Teleskooppisia tukitankoja voidaan
käyttää pysty- tai vaaka-asennossa.
Varmista ennen kuormausta, että tu‐
kitangot ovat lukkiutuneet kunnolla
kuormatilan kiskoihin.
Irrotus tapahtuu painamalla lukkoa ja
siirtämällä samalla tankoa.
Suurin sallittu kuormitus
100 daN/700 mm.
Lukitushihnat
Kuorma voidaan kiinnittää asianmu‐
kaisilla lukitushihnoilla sivussa tai
kuormatilan lattian kiskoissa oleviin ir‐ rotettaviin kiinnityssilmukoihin.

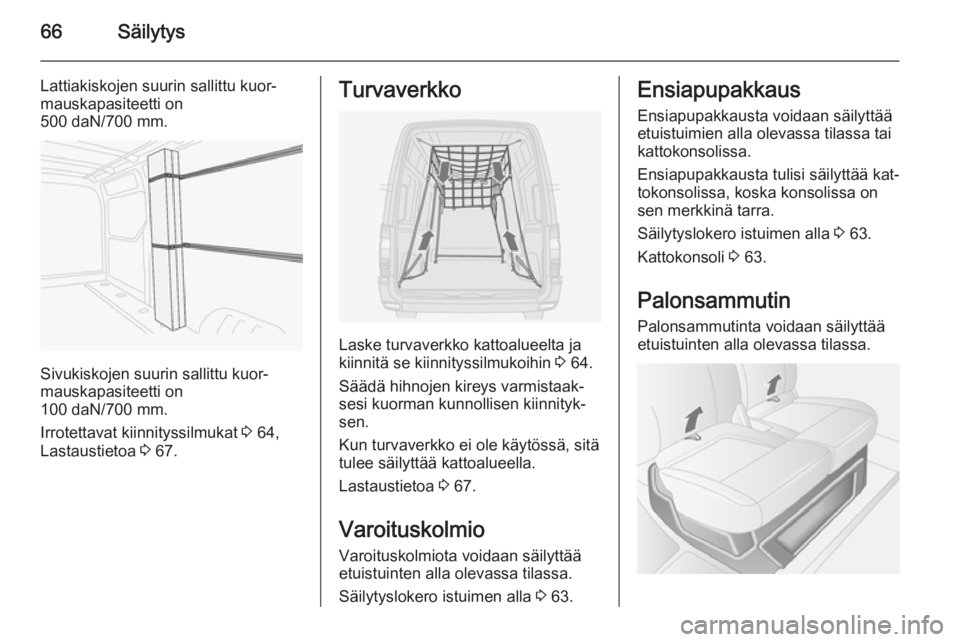

66Säilytys
Lattiakiskojen suurin sallittu kuor‐
mauskapasiteetti on
500 daN/700 mm.
Sivukiskojen suurin sallittu kuor‐
mauskapasiteetti on
100 daN/700 mm.
Irrotettavat kiinnityssilmukat 3 64,
Lastaustietoa 3 67.
Turvaverkko
Laske turvaverkko kattoalueelta ja
kiinnitä se kiinnityssilmukoihin 3 64.
Säädä hihnojen kireys varmistaak‐
sesi kuorman kunnollisen kiinnityk‐
sen.
Kun turvaverkko ei ole käytössä, sitä tulee säilyttää kattoalueella.
Lastaustietoa 3 67.
Varoituskolmio
Varoituskolmiota voidaan säilyttää
etuistuinten alla olevassa tilassa.
Säilytyslokero istuimen alla 3 63.
Ensiapupakkaus
Ensiapupakkausta voidaan säilyttää
etuistuimien alla olevassa tilassa tai
kattokonsolissa.
Ensiapupakkausta tulisi säilyttää kat‐
tokonsolissa, koska konsolissa on
sen merkkinä tarra.
Säilytyslokero istuimen alla 3 63.
Kattokonsoli 3 63.
Palonsammutin
Palonsammutinta voidaan säilyttää etuistuinten alla olevassa tilassa.

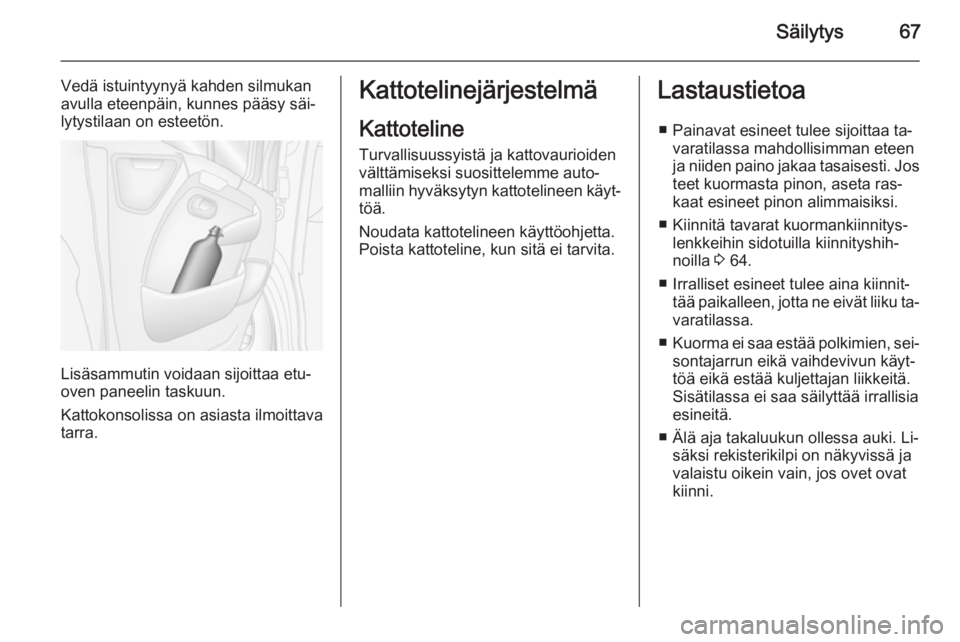

Säilytys67
Vedä istuintyynyä kahden silmukan
avulla eteenpäin, kunnes pääsy säi‐
lytystilaan on esteetön.
Lisäsammutin voidaan sijoittaa etu‐
oven paneelin taskuun.
Kattokonsolissa on asiasta ilmoittava
tarra.
Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.Lastaustietoa
■ Painavat esineet tulee sijoittaa ta‐ varatilassa mahdollisimman eteen
ja niiden paino jakaa tasaisesti. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 64.
■ Irralliset esineet tulee aina kiinnit‐ tää paikalleen, jotta ne eivät liiku ta‐
varatilassa.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki. Li‐ säksi rekisterikilpi on näkyvissä ja
valaistu oikein vain, jos ovet ovat
kiinni.

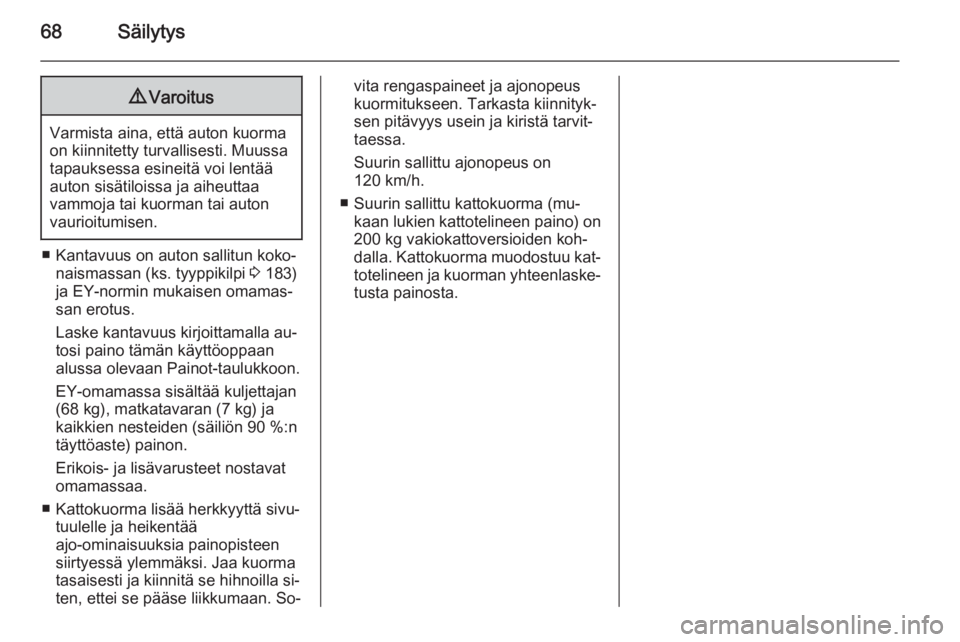

68Säilytys9Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 183)
ja EY-normin mukaisen omamas‐ san erotus.
Laske kantavuus kirjoittamalla au‐
tosi paino tämän käyttöoppaan
alussa olevaan Painot-taulukkoon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa kuorma
tasaisesti ja kiinnitä se hihnoilla si‐
ten, ettei se pääse liikkumaan. So‐
vita rengaspaineet ja ajonopeus
kuormitukseen. Tarkasta kiinnityk‐
sen pitävyys usein ja kiristä tarvit‐
taessa.
Suurin sallittu ajonopeus on
120 km/h.
■ Suurin sallittu kattokuorma (mu‐ kaan lukien kattotelineen paino) on
200 kg vakiokattoversioiden koh‐ dalla. Kattokuorma muodostuu kat‐ totelineen ja kuorman yhteenlaske‐
tusta painosta.

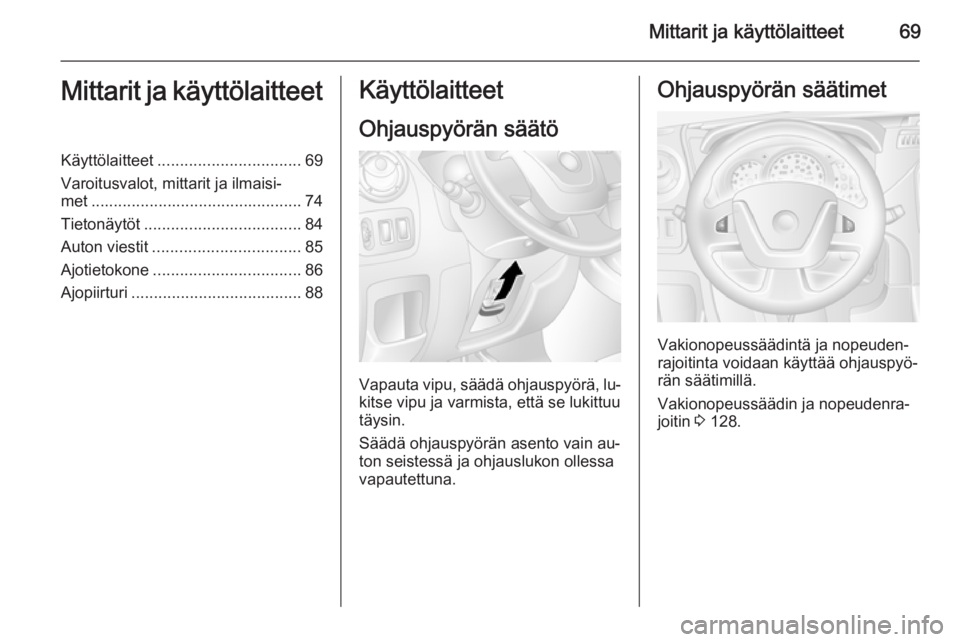

Mittarit ja käyttölaitteet69Mittarit ja käyttölaitteetKäyttölaitteet................................ 69
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 74
Tietonäytöt ................................... 84
Auton viestit ................................. 85
Ajotietokone ................................. 86
Ajopiirturi ...................................... 88Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän säätimet
Vakionopeussäädintä ja nopeuden‐
rajoitinta voidaan käyttää ohjauspyö‐
rän säätimillä.
Vakionopeussäädin ja nopeudenra‐
joitin 3 128.

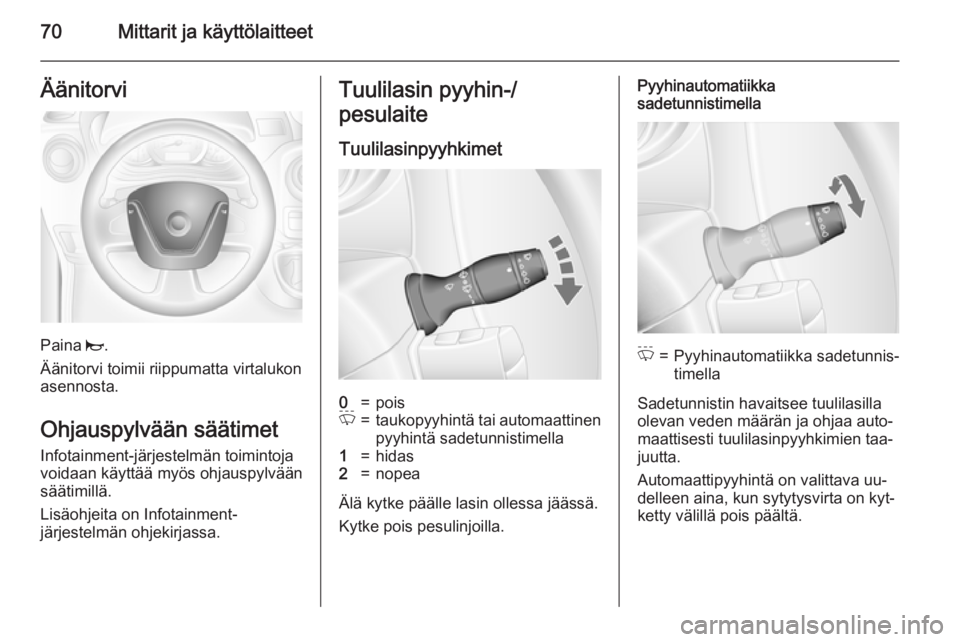

70Mittarit ja käyttölaitteetÄänitorvi
Paina j.
Äänitorvi toimii riippumatta virtalukon
asennosta.
Ohjauspylvään säätimet
Infotainment-järjestelmän toimintoja
voidaan käyttää myös ohjauspylvään
säätimillä.
Lisäohjeita on Infotainment-
järjestelmän ohjekirjassa.
Tuulilasin pyyhin-/
pesulaite
Tuulilasinpyyhkimet0=poisP=taukopyyhintä tai automaattinen pyyhintä sadetunnistimella1=hidas2=nopea
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Pyyhinautomatiikka
sadetunnistimellaP=Pyyhinautomatiikka sadetunnis‐
timella
Sadetunnistin havaitsee tuulilasilla olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Automaattipyyhintä on valittava uu‐
delleen aina, kun sytytysvirta on kyt‐
ketty välillä pois päältä.
