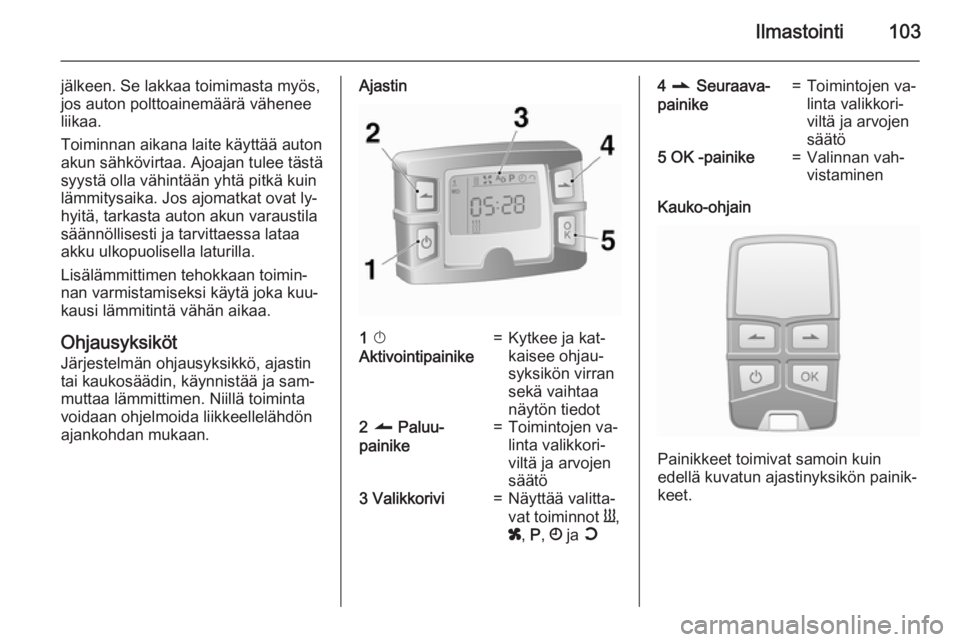

Ilmastointi103
jälkeen. Se lakkaa toimimasta myös,
jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat ly‐
hyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐
nan varmistamiseksi käytä joka kuu‐
kausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja sam‐
muttaa lämmittimen. Niillä toiminta
voidaan ohjelmoida liikkeellelähdön
ajankohdan mukaan.Ajastin1 X
Aktivointipainike=Kytkee ja kat‐
kaisee ohjau‐
syksikön virran
sekä vaihtaa
näytön tiedot2 q Paluu-
painike=Toimintojen va‐
linta valikkori‐
viltä ja arvojen
säätö3 Valikkorivi=Näyttää valitta‐
vat toiminnot Y,
x , P , Ö ja Y4 r Seuraava-
painike=Toimintojen va‐
linta valikkori‐
viltä ja arvojen
säätö5 OK -painike=Valinnan vah‐
vistaminen
Kauko-ohjain
Painikkeet toimivat samoin kuin
edellä kuvatun ajastinyksikön painik‐
keet.

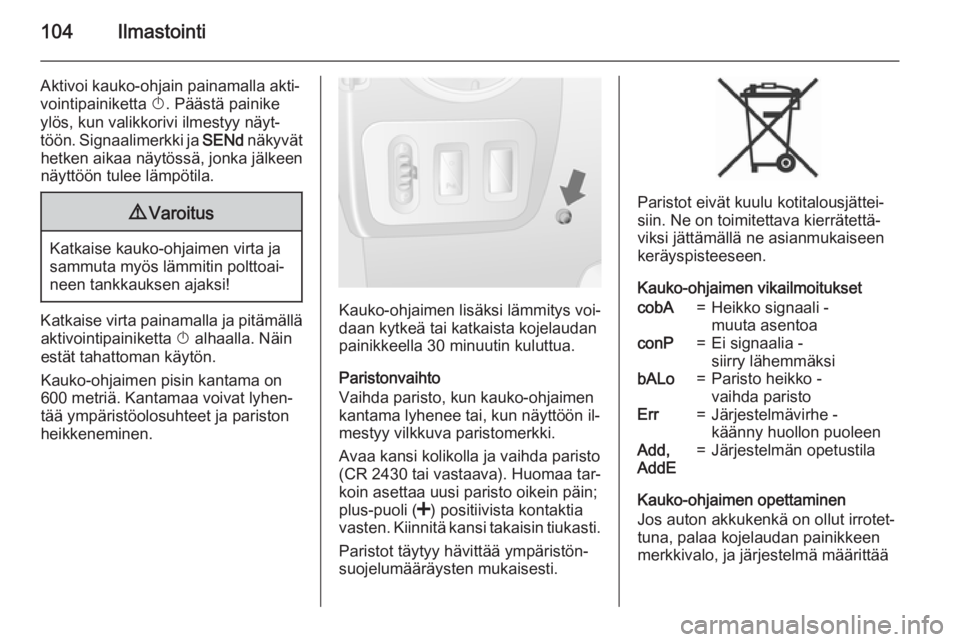

104Ilmastointi
Aktivoi kauko-ohjain painamalla akti‐
vointipainiketta X. Päästä painike
ylös, kun valikkorivi ilmestyy näyt‐
töön. Signaalimerkki ja SENd näkyvät
hetken aikaa näytössä, jonka jälkeen näyttöön tulee lämpötila.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Katkaise virta painamalla ja pitämällä aktivointipainiketta X alhaalla. Näin
estät tahattoman käytön.
Kauko-ohjaimen pisin kantama on
600 metriä. Kantamaa voivat lyhen‐
tää ympäristöolosuhteet ja pariston
heikkeneminen.Kauko-ohjaimen lisäksi lämmitys voi‐
daan kytkeä tai katkaista kojelaudan
painikkeella 30 minuutin kuluttua.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön il‐
mestyy vilkkuva paristomerkki.
Avaa kansi kolikolla ja vaihda paristo
(CR 2430 tai vastaava). Huomaa tar‐
koin asettaa uusi paristo oikein päin;
plus-puoli ( <) positiivista kontaktia
vasten. Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen
keräyspisteeseen.
Kauko-ohjaimen vikailmoitukset
cobA=Heikko signaali -
muuta asentoaconP=Ei signaalia -
siirry lähemmäksibALo=Paristo heikko -
vaihda paristoErr=Järjestelmävirhe -
käänny huollon puoleenAdd,
AddE=Järjestelmän opetustila
Kauko-ohjaimen opettaminen
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää

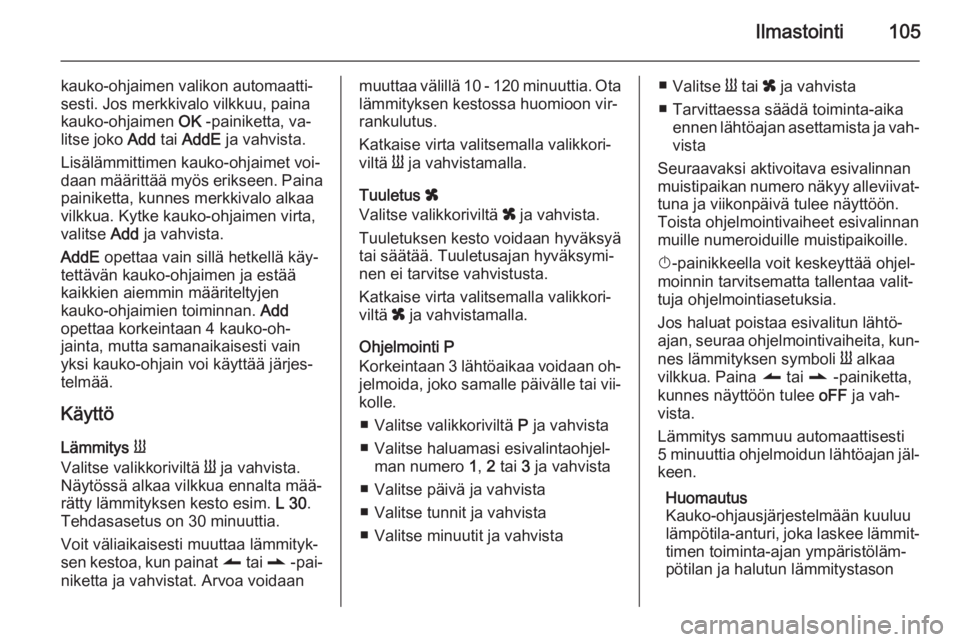

Ilmastointi105
kauko-ohjaimen valikon automaatti‐
sesti. Jos merkkivalo vilkkuu, paina
kauko-ohjaimen OK -painiketta, va‐
litse joko Add tai AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet voi‐
daan määrittää myös erikseen. Paina painiketta, kunnes merkkivalo alkaa
vilkkua. Kytke kauko-ohjaimen virta,
valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä käy‐
tettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan 4 kauko-oh‐ jainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.
Käyttö
Lämmitys Y
Valitse valikkoriviltä Y ja vahvista.
Näytössä alkaa vilkkua ennalta mää‐
rätty lämmityksen kesto esim. L 30.
Tehdasasetus on 30 minuuttia.
Voit väliaikaisesti muuttaa lämmityk‐
sen kestoa, kun painat q tai r -pai‐
niketta ja vahvistat. Arvoa voidaanmuuttaa välillä 10 - 120 minuuttia. Ota
lämmityksen kestossa huomioon vir‐
rankulutus.
Katkaise virta valitsemalla valikkori‐
viltä Y ja vahvistamalla.
Tuuletus x
Valitse valikkoriviltä x ja vahvista.
Tuuletuksen kesto voidaan hyväksyä
tai säätää. Tuuletusajan hyväksymi‐
nen ei tarvitse vahvistusta.
Katkaise virta valitsemalla valikkori‐
viltä x ja vahvistamalla.
Ohjelmointi P
Korkeintaan 3 lähtöaikaa voidaan oh‐ jelmoida, joko samalle päivälle tai vii‐
kolle.
■ Valitse valikkoriviltä P ja vahvista
■ Valitse haluamasi esivalintaohjel‐ man numero 1, 2 tai 3 ja vahvista
■ Valitse päivä ja vahvista
■ Valitse tunnit ja vahvista
■ Valitse minuutit ja vahvista■ Valitse Y tai x ja vahvista
■ Tarvittaessa säädä toiminta-aika ennen lähtöajan asettamista ja vah‐
vista
Seuraavaksi aktivoitava esivalinnan
muistipaikan numero näkyy alleviivat‐
tuna ja viikonpäivä tulee näyttöön.
Toista ohjelmointivaiheet esivalinnan
muille numeroiduille muistipaikoille.
X -painikkeella voit keskeyttää ohjel‐
moinnin tarvitsematta tallentaa valit‐
tuja ohjelmointiasetuksia.
Jos haluat poistaa esivalitun lähtö‐
ajan, seuraa ohjelmointivaiheita, kun‐
nes lämmityksen symboli Y alkaa
vilkkua. Paina q tai r -painiketta,
kunnes näyttöön tulee oFF ja vah‐
vista.
Lämmitys sammuu automaattisesti
5 minuuttia ohjelmoidun lähtöajan jäl‐ keen.
Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason

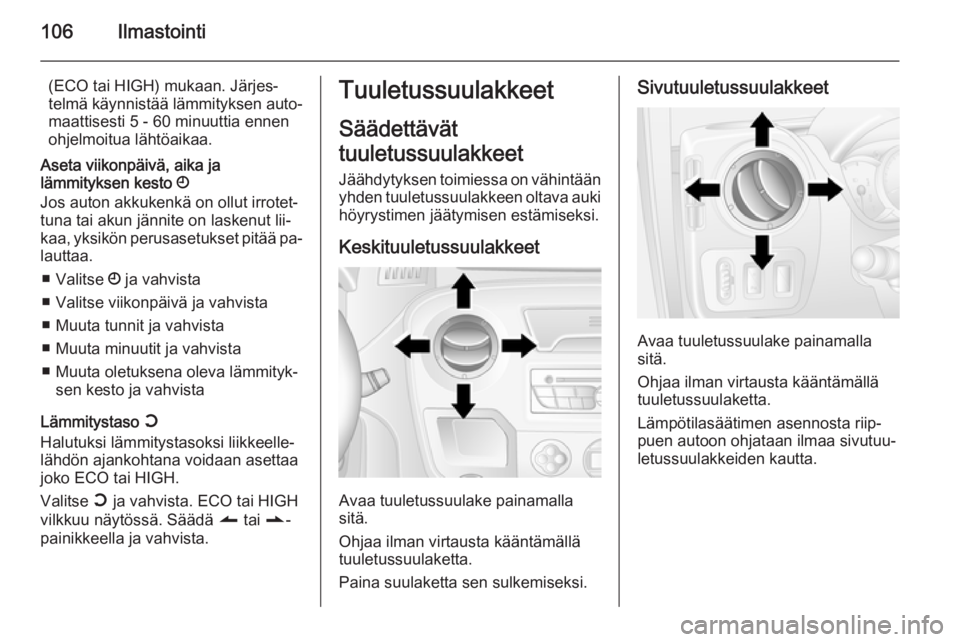

106Ilmastointi
(ECO tai HIGH) mukaan. Järjes‐
telmä käynnistää lämmityksen auto‐
maattisesti 5 - 60 minuuttia ennen
ohjelmoitua lähtöaikaa.
Aseta viikonpäivä, aika ja
lämmityksen kesto Ö
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut lii‐
kaa, yksikön perusasetukset pitää pa‐ lauttaa.
■ Valitse Ö ja vahvista
■ Valitse viikonpäivä ja vahvista
■ Muuta tunnit ja vahvista
■ Muuta minuutit ja vahvista
■ Muuta oletuksena oleva lämmityk‐ sen kesto ja vahvista
Lämmitystaso Y
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
Valitse Y ja vahvista. ECO tai HIGH
vilkkuu näytössä. Säädä q tai r-
painikkeella ja vahvista.Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa on vähintään
yhden tuuletussuulakkeen oltava auki
höyrystimen jäätymisen estämiseksi.
Keskituuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Paina suulaketta sen sulkemiseksi.
Sivutuuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Lämpötilasäätimen asennosta riip‐
puen autoon ohjataan ilmaa sivutuu‐
letussuulakkeiden kautta.

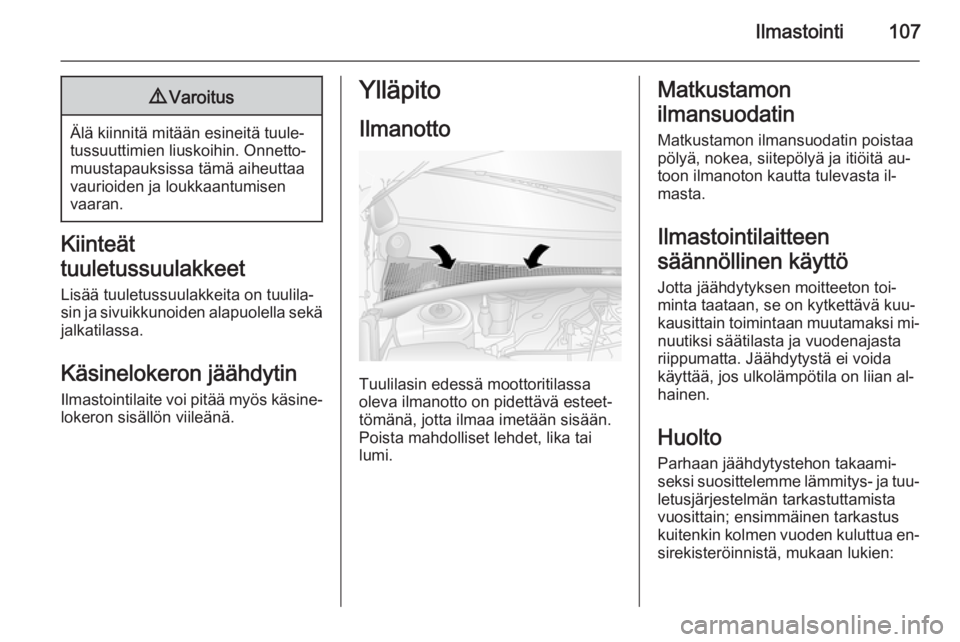

Ilmastointi1079Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muustapauksissa tämä aiheuttaa
vaurioiden ja loukkaantumisen
vaaran.
Kiinteät
tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.
Käsinelokeron jäähdytin Ilmastointilaite voi pitää myös käsine‐
lokeron sisällön viileänä.
Ylläpito
Ilmanotto
Tuulilasin edessä moottoritilassa
oleva ilmanotto on pidettävä esteet‐
tömänä, jotta ilmaa imetään sisään. Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon
ilmansuodatin Matkustamon ilmansuodatin poistaa
pölyä, nokea, siitepölyä ja itiöitä au‐
toon ilmanoton kautta tulevasta il‐
masta.
Ilmastointilaitteen
säännöllinen käyttö Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐ kausittain toimintaan muutamaksi mi‐
nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto
Parhaan jäähdytystehon takaami‐
seksi suosittelemme lämmitys- ja tuu‐
letusjärjestelmän tarkastuttamista
vuosittain; ensimmäinen tarkastus
kuitenkin kolmen vuoden kuluttua en‐
sirekisteröinnistä, mukaan lukien:

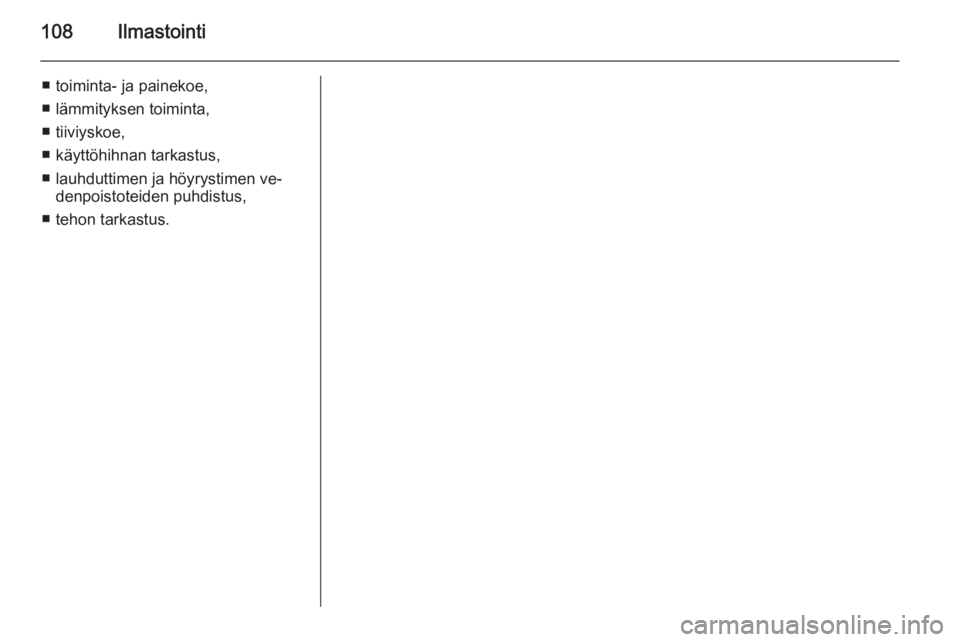

108Ilmastointi
■ toiminta- ja painekoe,
■ lämmityksen toiminta,
■ tiiviyskoe,
■ käyttöhihnan tarkastus,
■ lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus,
■ tehon tarkastus.

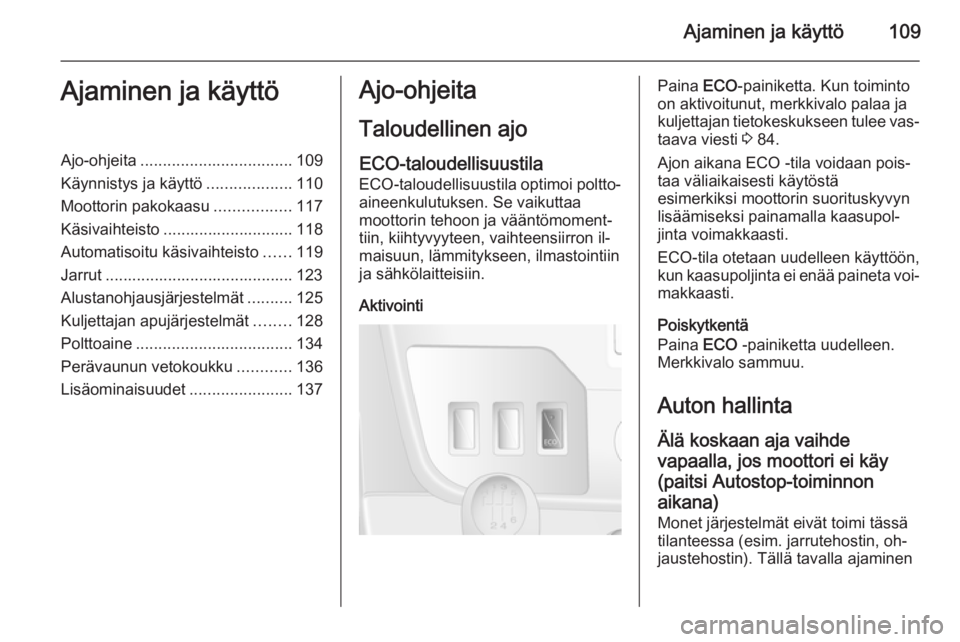

Ajaminen ja käyttö109Ajaminen ja käyttöAjo-ohjeita.................................. 109
Käynnistys ja käyttö ...................110
Moottorin pakokaasu .................117
Käsivaihteisto ............................. 118
Automatisoitu käsivaihteisto ......119
Jarrut .......................................... 123
Alustanohjausjärjestelmät ..........125
Kuljettajan apujärjestelmät ........128
Polttoaine ................................... 134
Perävaunun vetokoukku ............136
Lisäominaisuudet .......................137Ajo-ohjeita
Taloudellinen ajo
ECO-taloudellisuustila ECO-taloudellisuustila optimoi poltto‐ aineenkulutuksen. Se vaikuttaa
moottorin tehoon ja vääntömoment‐
tiin, kiihtyvyyteen, vaihteensiirron il‐
maisuun, lämmitykseen, ilmastointiin
ja sähkölaitteisiin.
AktivointiPaina ECO-painiketta. Kun toiminto
on aktivoitunut, merkkivalo palaa ja
kuljettajan tietokeskukseen tulee vas‐
taava viesti 3 84.
Ajon aikana ECO -tila voidaan pois‐
taa väliaikaisesti käytöstä
esimerkiksi moottorin suorituskyvyn
lisäämiseksi painamalla kaasupol‐
jinta voimakkaasti.
ECO-tila otetaan uudelleen käyttöön,
kun kaasupoljinta ei enää paineta voi‐ makkaasti.
Poiskytkentä
Paina ECO -painiketta uudelleen.
Merkkivalo sammuu.
Auton hallinta Älä koskaan aja vaihde
vapaalla, jos moottori ei käy
(paitsi Autostop-toiminnon
aikana)
Monet järjestelmät eivät toimi tässä
tilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen

110Ajaminen ja käyttö
vaarantaa itsesi ja muut. Kaikki jär‐
jestelmät ovat käytössä Autostop-toi‐
minnan aikana, mutta ohjaustehos‐
tuksen teho voi olla hallitusti alen‐
nettu ja auton nopeus laskettu.
Stop-start-järjestelmä 3 112.
Polkimet
Täyden polkimen liikkeen varmista‐ miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐
män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.Huomio
Hydraulisella ohjaustehostimella
varustetut autot:
Jos ohjauspyörä käännetään niin
pitkälle kuin se menee ja pidetään
siinä asennossa yli 15 sekuntia,
ohjaustehostinjärjestelmä saattaa
vaurioitua ja ohjauksen tehostus
huonontua.Käynnistys ja käyttö
Uuden auton totutuskäyttö
Älä jarruta tarpeettoman voimak‐
kaasti ensimmäisillä ajokerroilla ja
jarrupalojen vaihdon jälkeen.
Ensimmäisen ajomatkan aikana saat‐ taa esiintyä savua, koska pakojärjes‐
telmästä haihtuu vahaa ja öljyä. Py‐
säköi auto joksikin aikaa ulkotilaan
ensimmäisen ajon jälkeen ja vältä
höyryjen hengittämistä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla suu‐
rempi ja dieselhiukkassuodattimen
puhdistusprosessi voi toistua useam‐
min. Autostop-toiminto saattaa olla
estettynä auton akun latausta varten.
Stop-start-järjestelmä 3 112.
Dieselhiukkassuodatin 3 117.
